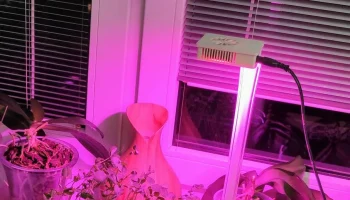

Светодиодный прожектор 110/220 В/свет для выращивания ра...

Источник:

www.printables.com

Супер дешевый и простой светодиодный фонарь высокой мощности.

СДЕЛАНО ДЛЯ ИСПОЛЬЗОВАНИЯ С СЕТЕВЫМ НАПРЯЖЕНИЕМ!

ЕСЛИ У ВАС НЕТ НАВЫКОВ/ОПЫТА, ПОЖАЛУЙСТА, НЕ ИСПОЛЬЗУЙТЕ С ВЫСОКИМ НАПРЯЖЕНИЕМ!!!

Нагрев при полной скорости вентилятора может поддерживать мощность до 20 Вт, я тестировал 30 Вт, но чувствовал, что пластиковый корпус нагревается. Вентилятор слышен на полной скорости, но понижение скорости до бесшумного уровня все равно более чем достаточно для охлаждения светодиода мощностью 20 Вт.

Я использовал потенциометр 1 кОм последовательно с вентилятором, чтобы уменьшить скорость.

При использовании светодиодного чипа мощностью 10 Вт вентилятор можно выключить практически до упора.

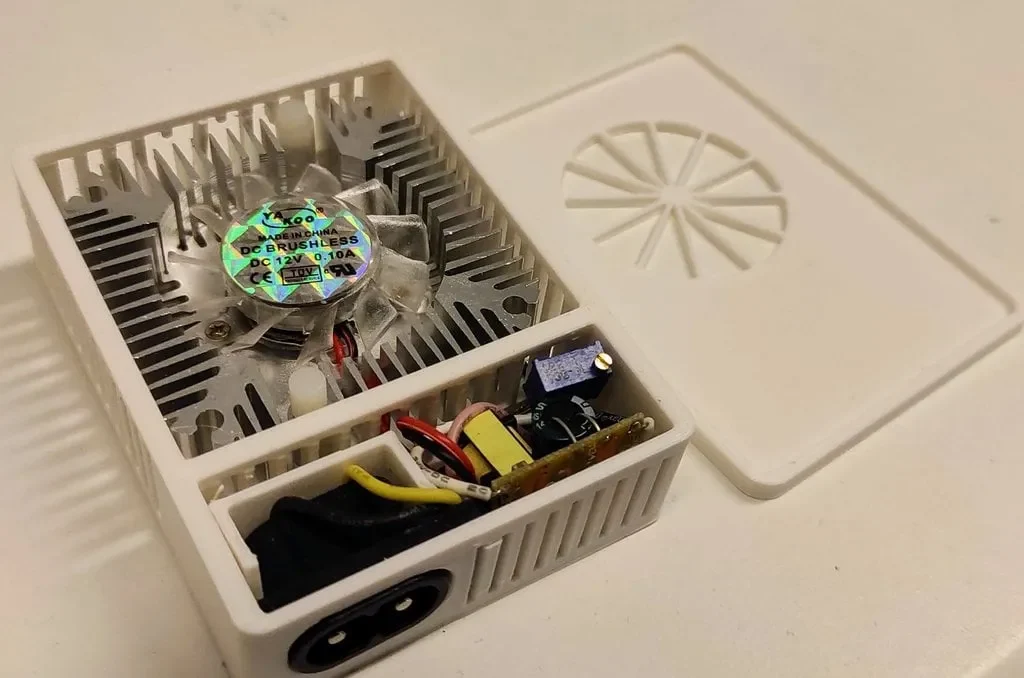

Части, которые я использовал:

Комбинированный вентилятор радиатора: https://s.click.aliexpress.com/e/_AKWH0P ---2$---

C8 (разъем 220 В): https://s.click.aliexpress.com/e/_AKAtgf (5 шт.) ---0,9$---

Преобразователь 220 В/110 В в 12 В для вентилятора: https://s.click.aliexpress.com/e/_9yWyYT ---0,5 $---

(выберите версию 1-3w)

Светодиод 220 В без драйвера: https://s.click.aliexpress.com/e/_AsEQGj ---1$---

(я использовал светодиодную лампу для выращивания растений, но вы можете найти свою собственную, просто убедитесь, что

чип 220в без драйверов)

ВСЕГО: около 4$. Конечно, некоторые цены могут отличаться, присмотритесь к ценам и найдите лучшую цену.

Долж��о подойти множество различных светодиодных чипов, поскольку размеры более или менее стандартны.

Я просто использую суперклей, чтобы приклеить светодиодный чип к нагревателю. Было бы неплохо использовать термопасту, но я считаю, что клей достаточно хорошо справляется со своей задачей при такой низкой мощности.

Если вас устраивает сетевое напряжение, то проводка должна быть достаточно простой :)

Я купил этот ком��лект и получил потенциометр регулировки скорости: https://s.click.aliexpress.com/e/_9fxQVl.

Печатается толщиной слоя 0,2 мм, без поддержек и каких-либо заполнений.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Нет
