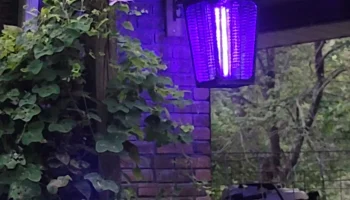

Модификация УФ-лампы
Это модификация бренда STINGER, модель UV801, разработанная DJ Corporation
B8080 Электрошокер для насекомых V7SV, 117 В переменного тока, 60 ламп MZ100W, УФ-лампа от насекомых.
Я сделал эту модификацию, потому что лампочки были очень дорогими.
Рекомендуется, чтобы у вас были знания в области электротехники или кто-то, кто умеет конвертировать этот проект.
Снимите верхнюю часть защиты от насекомых, открутив соответствующие винты.
Отметьте проводку как «Линия», «Нейтраль» и «Земля» на существующем шнуре и трансформаторе.
Вам необходимо удалить существующие электрические компоненты только для люминесцентных ламп (лампочки/стартеры).
Необходимые предметы:
Печатная часть

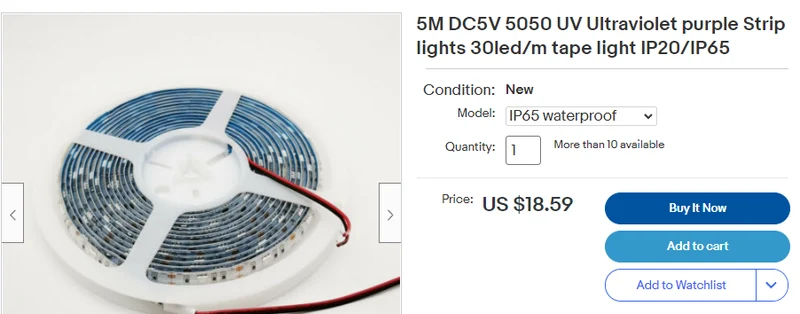

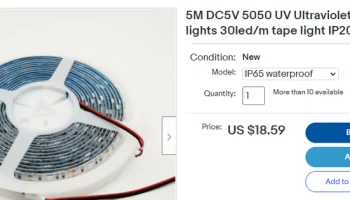

Водонепроницаемая УФ-светодиодная лента 5 В. Пример https://www.ebay.com/itm/334123219646?hash=item4dcb4bbabe:g:dJwAAOSwlsldgc3q. Только водонепроницаемая лента.

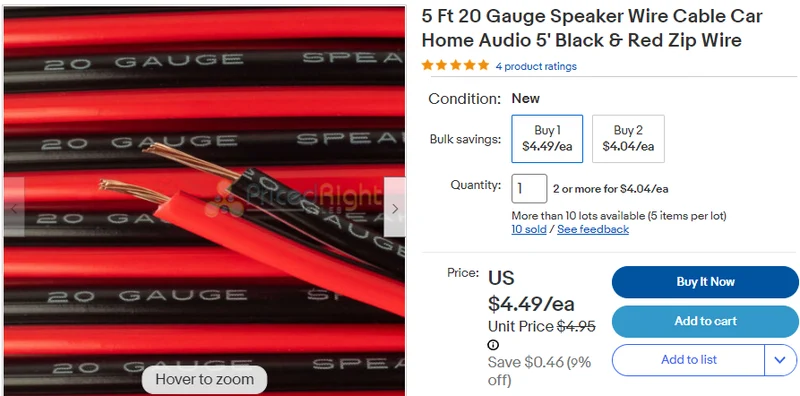

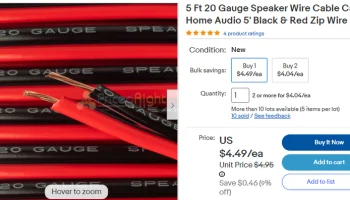

Провод 20 калибра, 2 цвета. Пример https://www.ebay.com/itm/175068866431?hash=item28c2eae77f:g:r98AAOSwnWthvDMS.

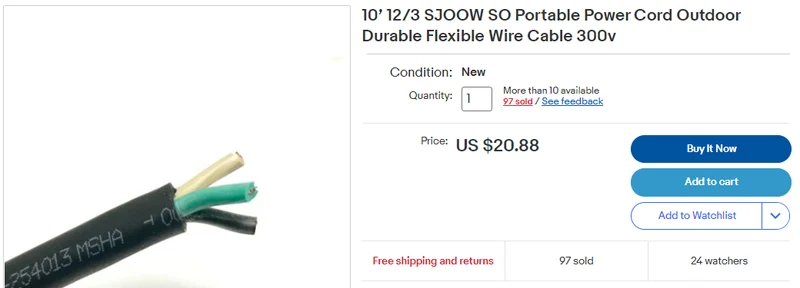

Провод SO 12 калибра, 3 цвета. Пример https://www.ebay.com/itm/302948281947?hash=item46891fee5b:g:QTMAAOSw0Btb4ewg.

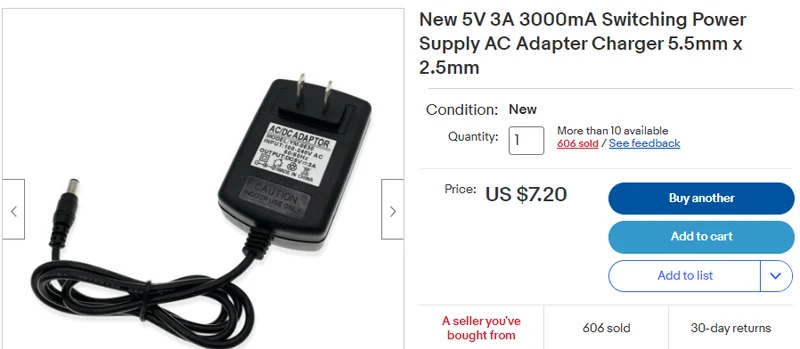

Настенное затворное устройство 120 В переменного тока/5 В постоянного тока (WW) при силе тока 3 А https://www.ebay.com/itm/271033293640

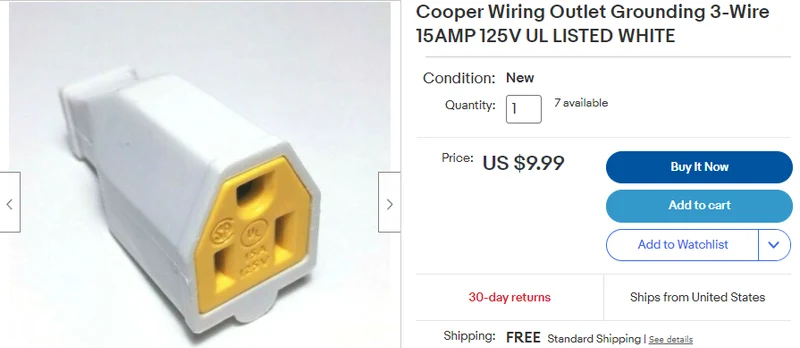

Пример гнездовой вилки 120 В переменного тока https://www.ebay.com/itm/294775093970?hash=item44a1f6fad2:g:14gAAOSwnBJh7Qfd

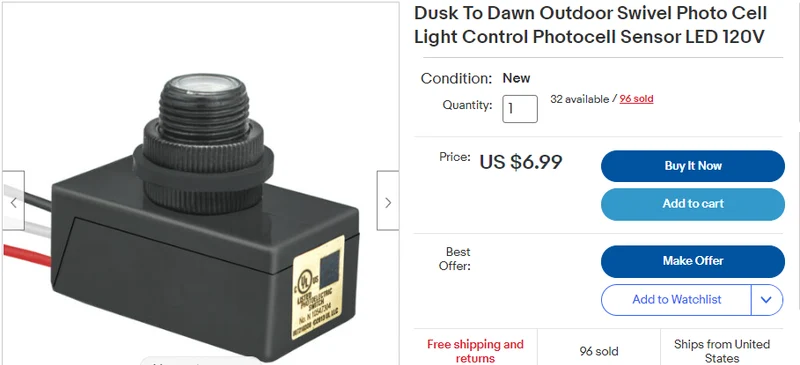

Датчик сумерек/рассвета, 120 В переменного тока (датчик D/D). Пример https://www.ebay.com/itm/185227456030?hash=item2b206aae1e:g:Lt4AAOSwR9Zhwp-v

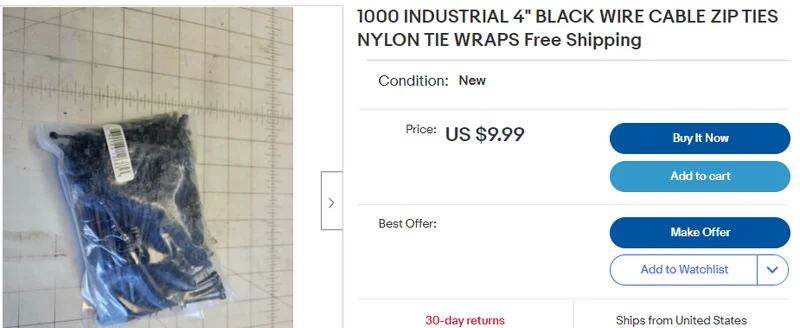

Завязки для галстука Пример https://www.ebay.com/itm/304349247102?hash=item46dca0f67e:g:AE0AAOSw0~JiActE
Требуется разъем для AC 1 (датчик от линии к D/D). Пример https://www.ebay.com/itm/373957446235?var=642922968031&hash=item571199ca5b:g:oJcAAOSwsk5iHwSD
Требуются разъемы для DC 2. Пример https://www.ebay.com/itm/373957446235?var=642922968031&hash=item571199ca5b:g:oJcAAOSwsk5iHwSD.
Требуется разъем для AC 3. Пример https://www.ebay.com/itm/373957446235?var=642922968031&hash=item571199ca5b:g:oJcAAOSwsk5iHwSD
Снимите изоляцию по мере необходимости для каждого соединения.
Подготовьте розетку с проводом SO длиной 6 дюймов.
Подготовьте УФ-светодиодные ленты длиной 12 дюймов каждая. Припаиваем красный к плюсу, черный к минусу.
Приготовьте настенное сусло. Отмерьте и отрежьте провод длиной 12 дюймов от выхода, чтобы оставить хвостик.
Подключите линию переменного тока от существующего шнура к входу датчика сумерек/рассвета.
Подключите выход датчика D/D к входу существующего трансформатора и к линейной стороне гнездовой вилки с помощью 2-контактного разъема.
Подключите нейтраль переменного тока существующего шнура к нейтрали датчика D/D, нейтрали трансформатора и к нейтральной стороне гнездовой вилки с помощью 4-контактного разъема.
Подключите заземление переменного тока от существующего шнура, гнездовой вилки и трансформатора с помощью 4-контактного разъема.
Просверлите отверстие соответствующего размера сверху для датчика D/D. Установите датчик в конце инструкции.
Протолкните проводку каждой светодиодной ленты через прорезь печатной детали, затем приклейте полоску на место (светодиодная лента имеет клейкую основу).
Установите деталь в основание застежки-молнии, протяните проводку через верхнюю центральную часть.
Подключите положительный вывод WW к красным проводам светодиодных лент с помощью 8-контактного разъема.
Подключите отрицательный вывод WW к черным проводам светодиодных лент с помощью 8-контактного разъема.
Подключите WW к новой розетке.
Установите датчик D/D сверху.
Стяжка Аккуратно обмотайте проводку.
Используя несколько стяжек, закрепите WW от трансформатора, чтобы он не скользил. При необходимости просверлите отверстия, обратите внимание ��а очистку проволочной сетки под ней (электроэкран)

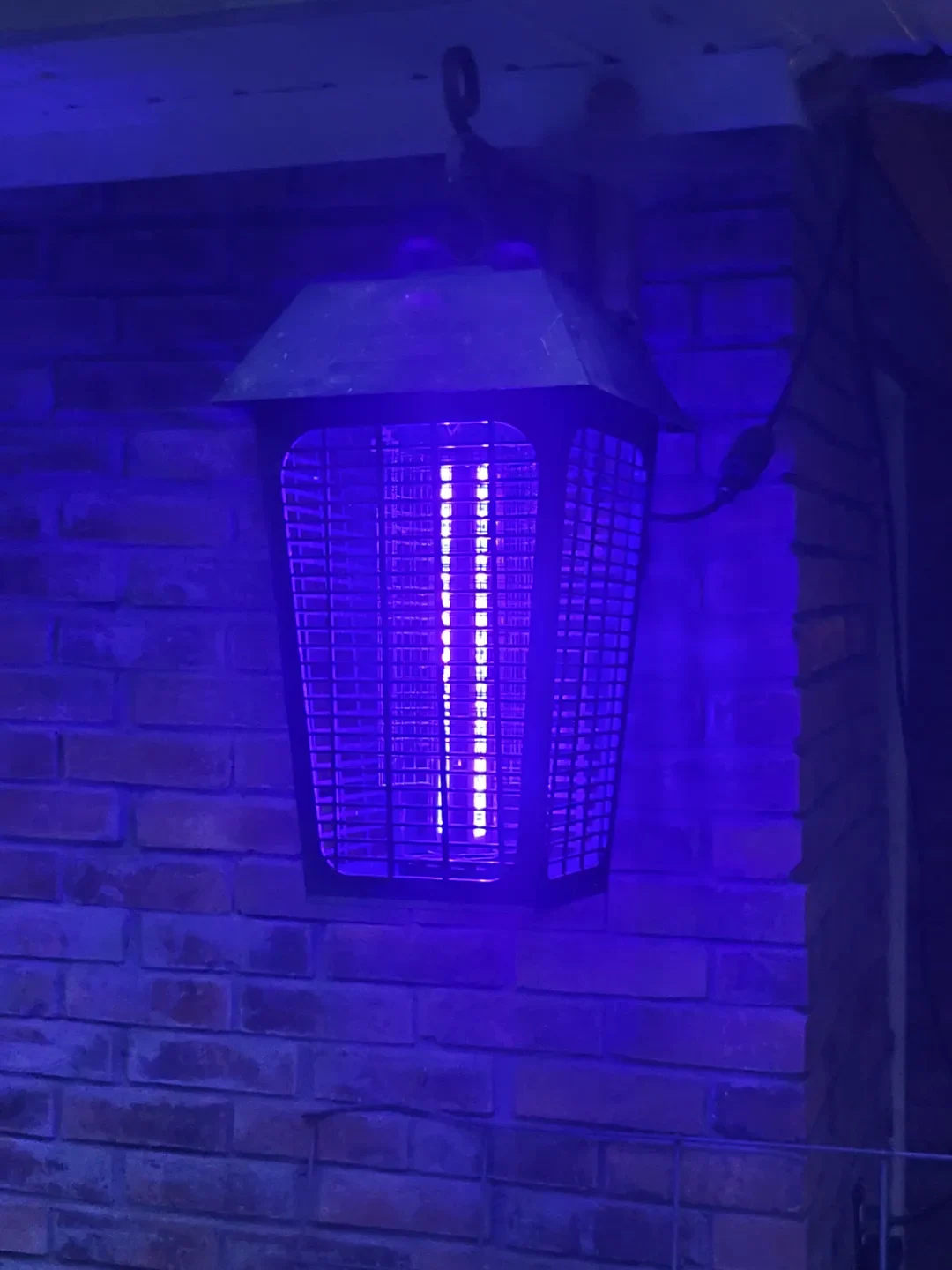

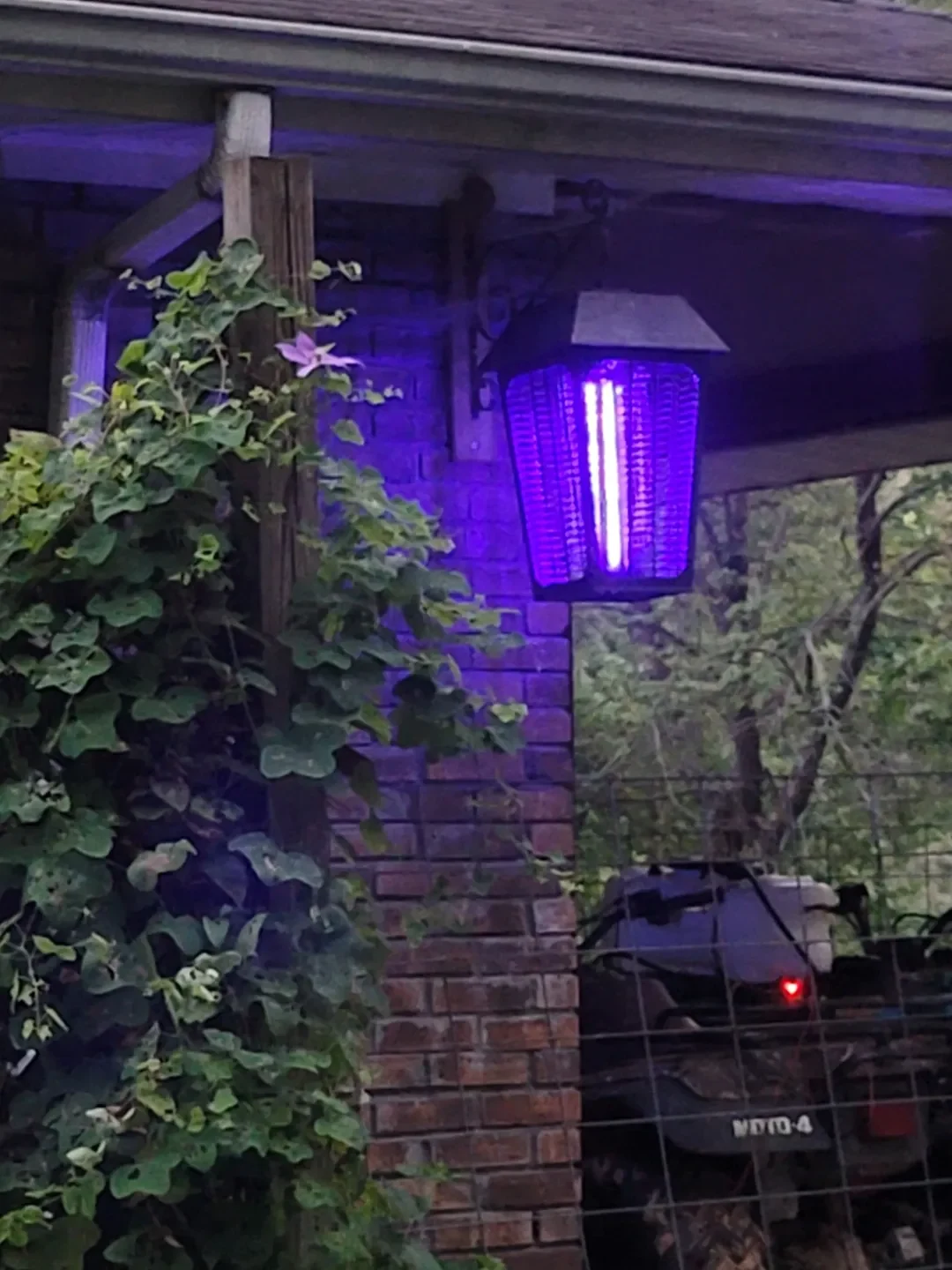

Установите верхнюю часть на место, подключите и проверьте, накрыв датчик.
Надеюсь, я рассмотрел все шаги. Не стесняйтесь задавать вопросы.
