Subaru Outback (Gen 6) Обновления освещения багажного от...

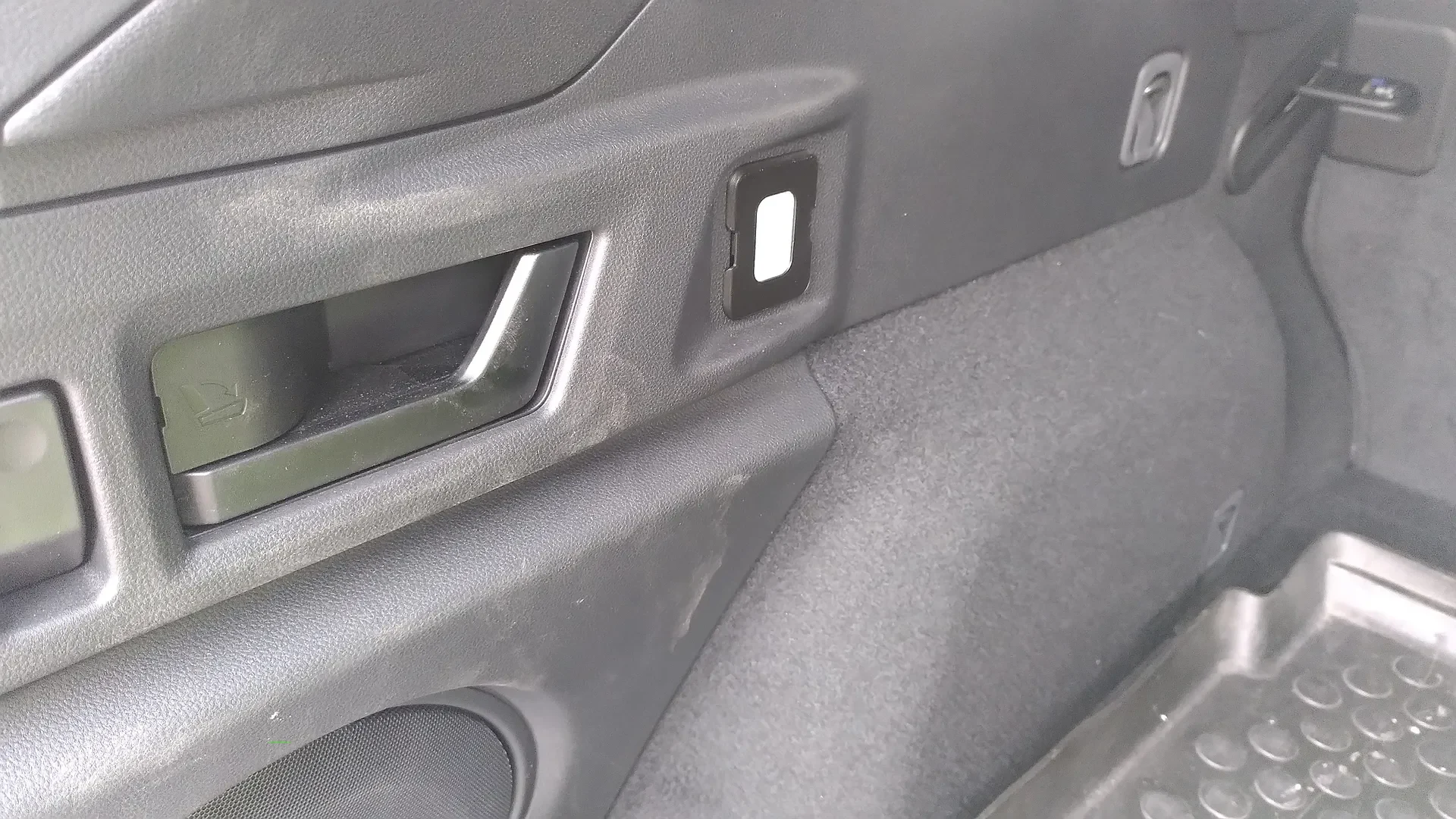

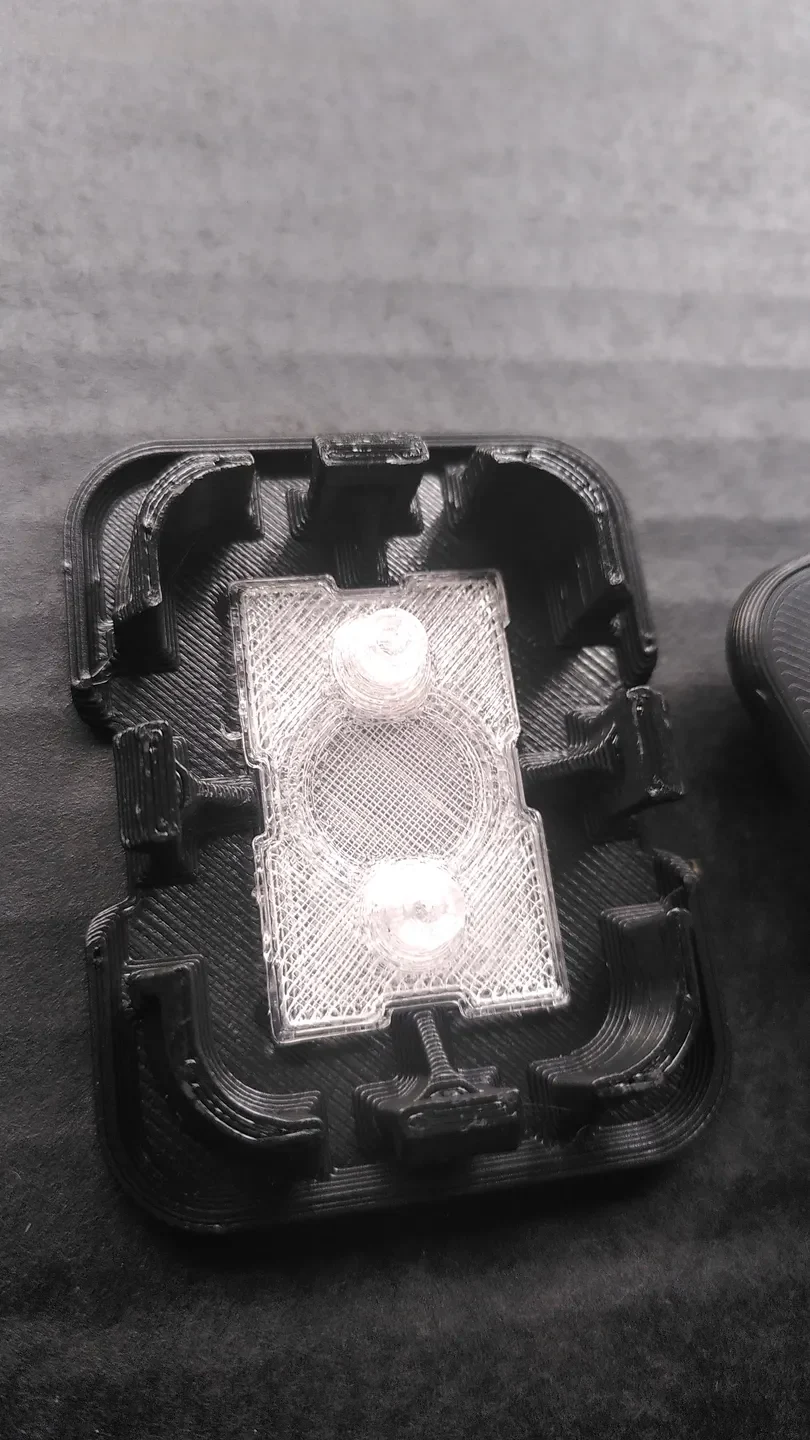

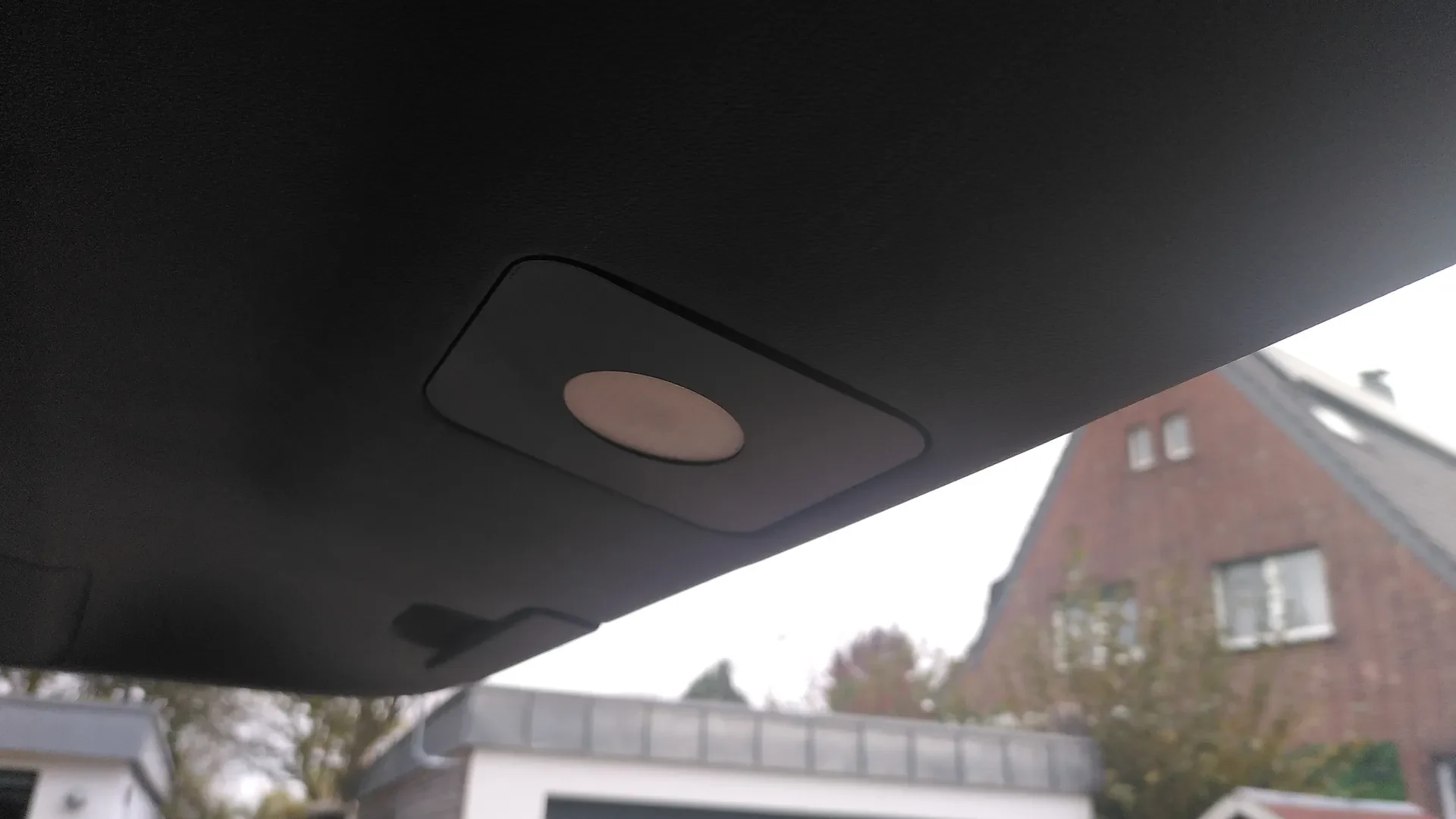

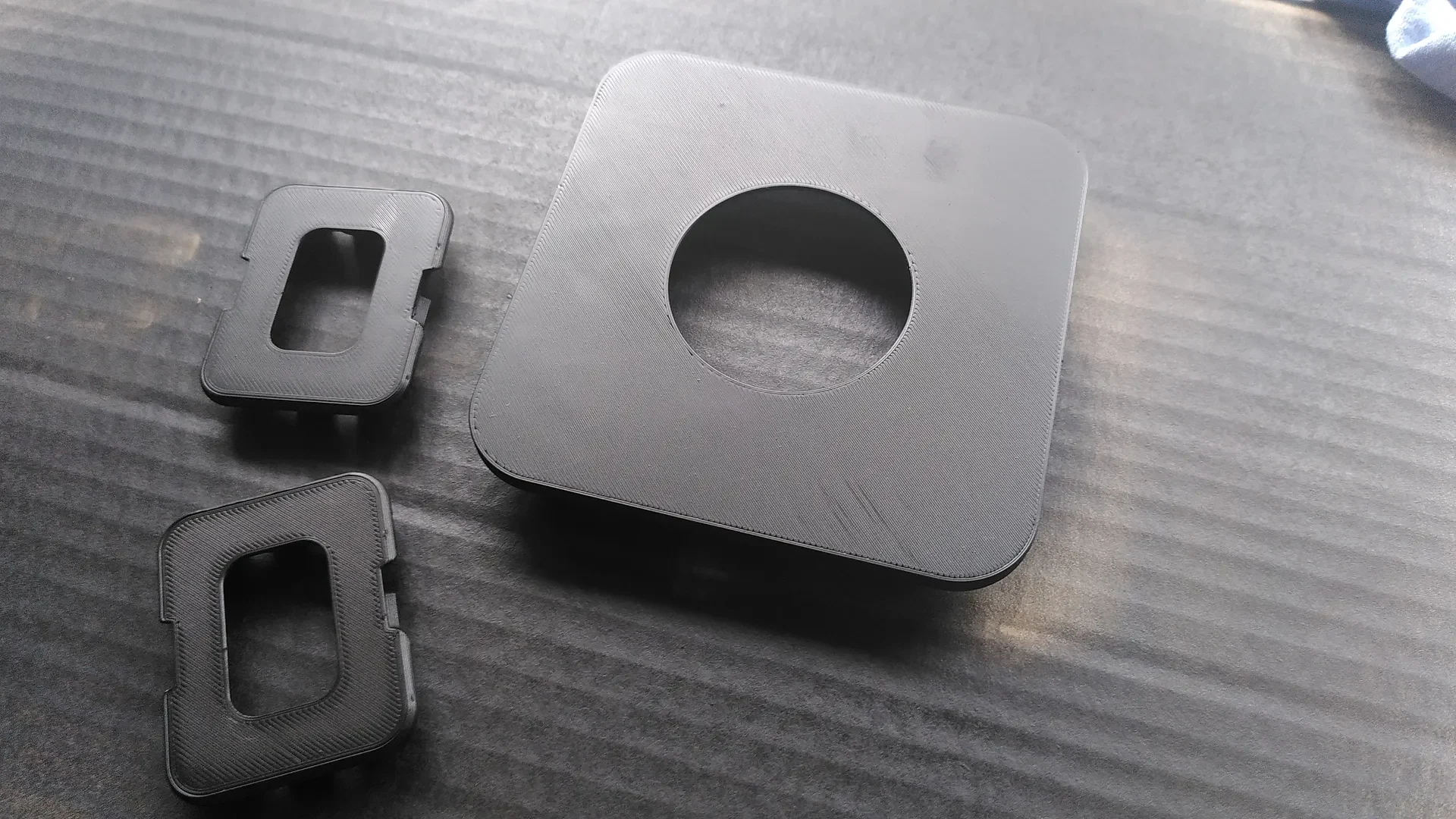

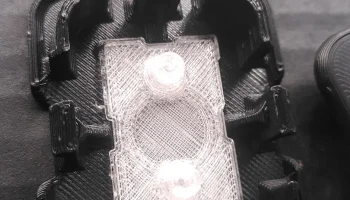

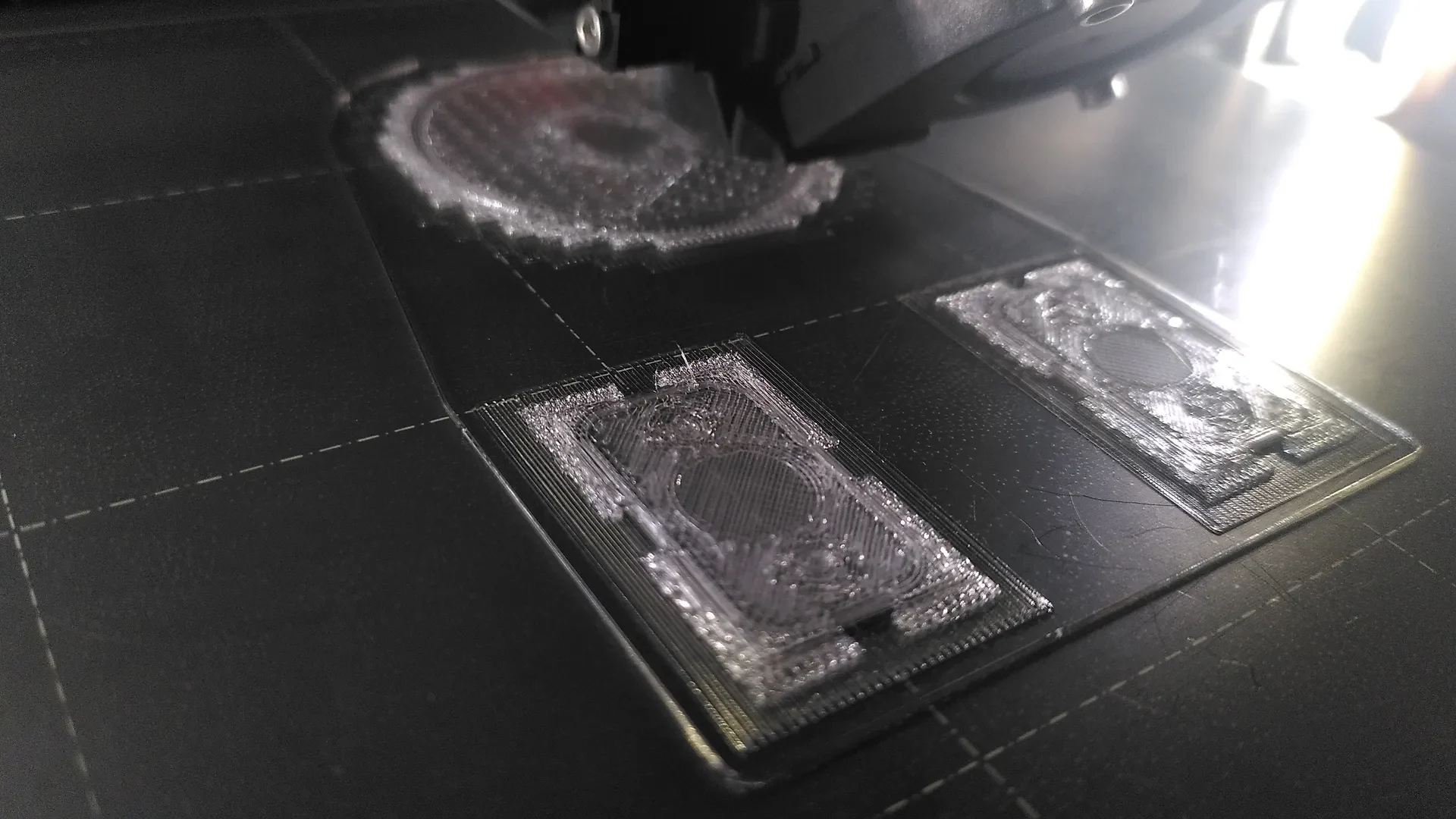

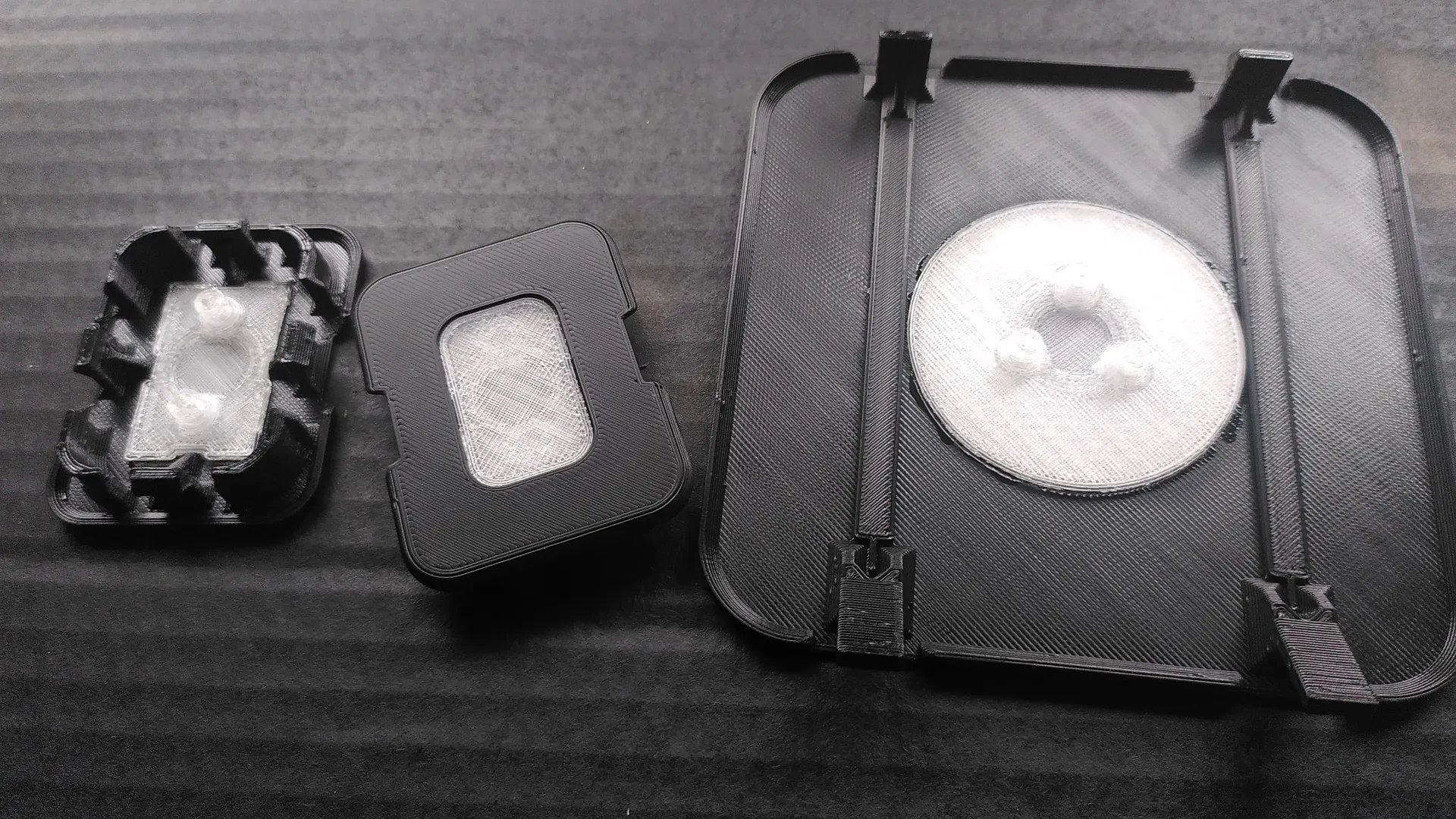

Пересмотр обновления освещения от Джастина Лэмпли с черной рамкой и прозрачной линзой. Задний блок также переоборудован в правый борт. Обе детали соединяются каплей суперклея. Линзы нуждаются в поддержке.

обн��вление:

После того как мне не удалось подключить дополнительные светодиоды к существующей схеме освещения салона, было реализовано полностью автономное решение.

Поскольку существующее управление внутренним освещением отключается с помощью ШИМ-сигнала, мне не удалось заставить работать реле или оптопару. В качестве решения драйвер светодиодов Meanwell был постоянно подключен к кабелю, расположенному в крышке багажника, плюс линия 12 В (розовая) и заземление.

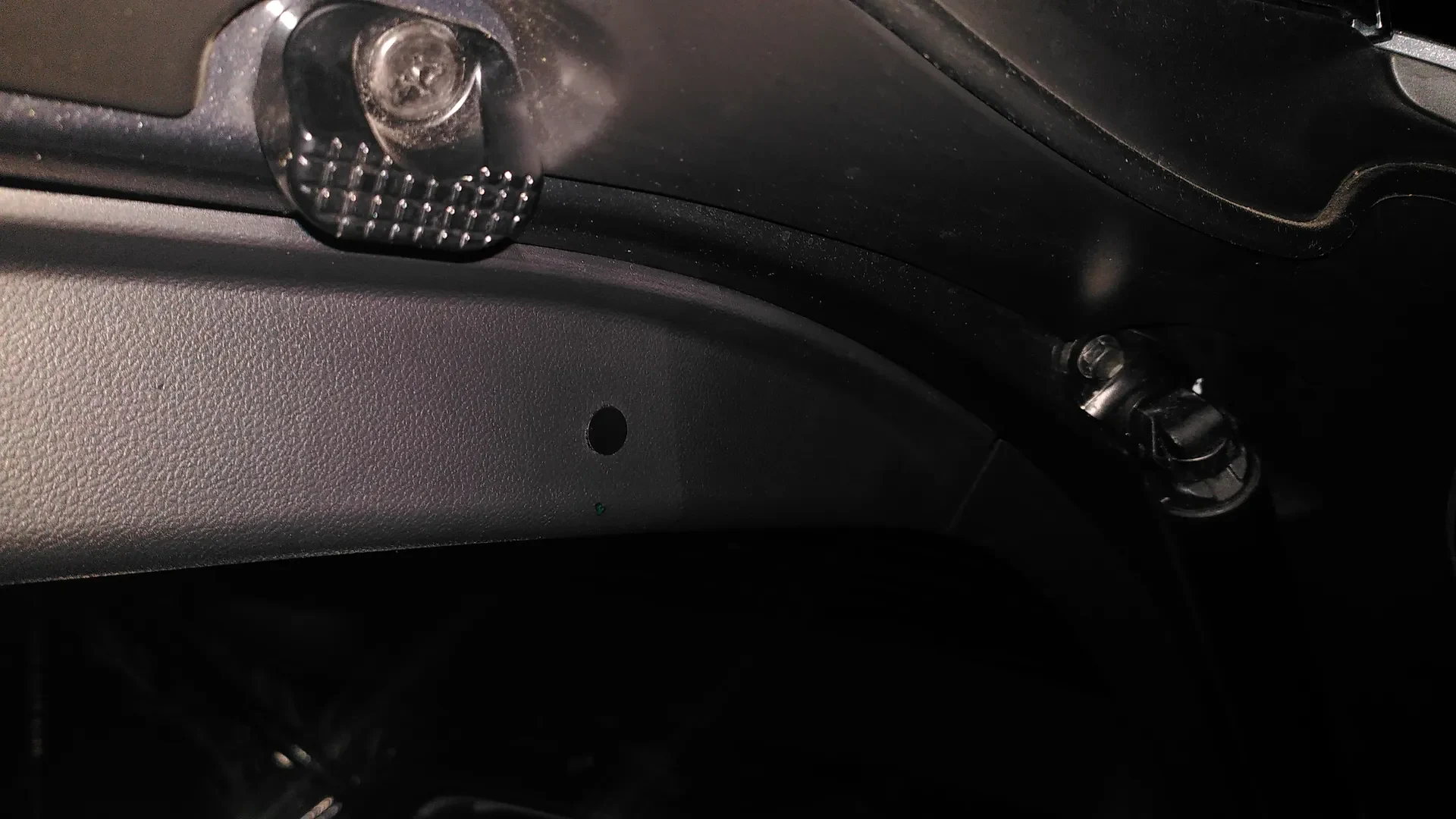

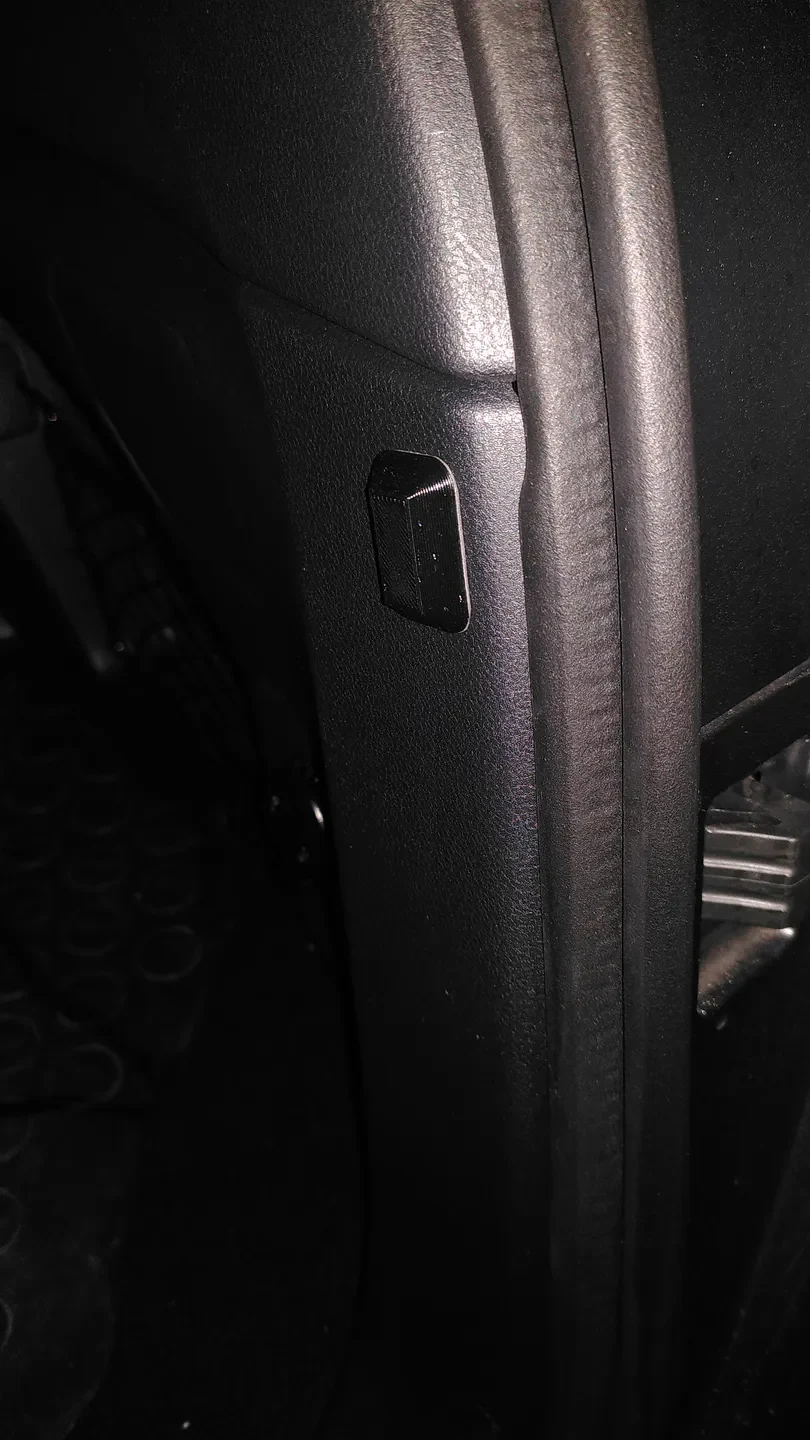

Питание подведено последовательно с выводом. Контроллер имеет контакт режима ожидания, который при подтягивании к земле отключает модуль. Это осуществляется через геркон на правой дверной панели.
