Портативный "вечный" ночной светильник Ghost Repeller
«Отпугиватель призраков» портативный ночник на батарейках/аварийное освещение/светильник против гипнагогии

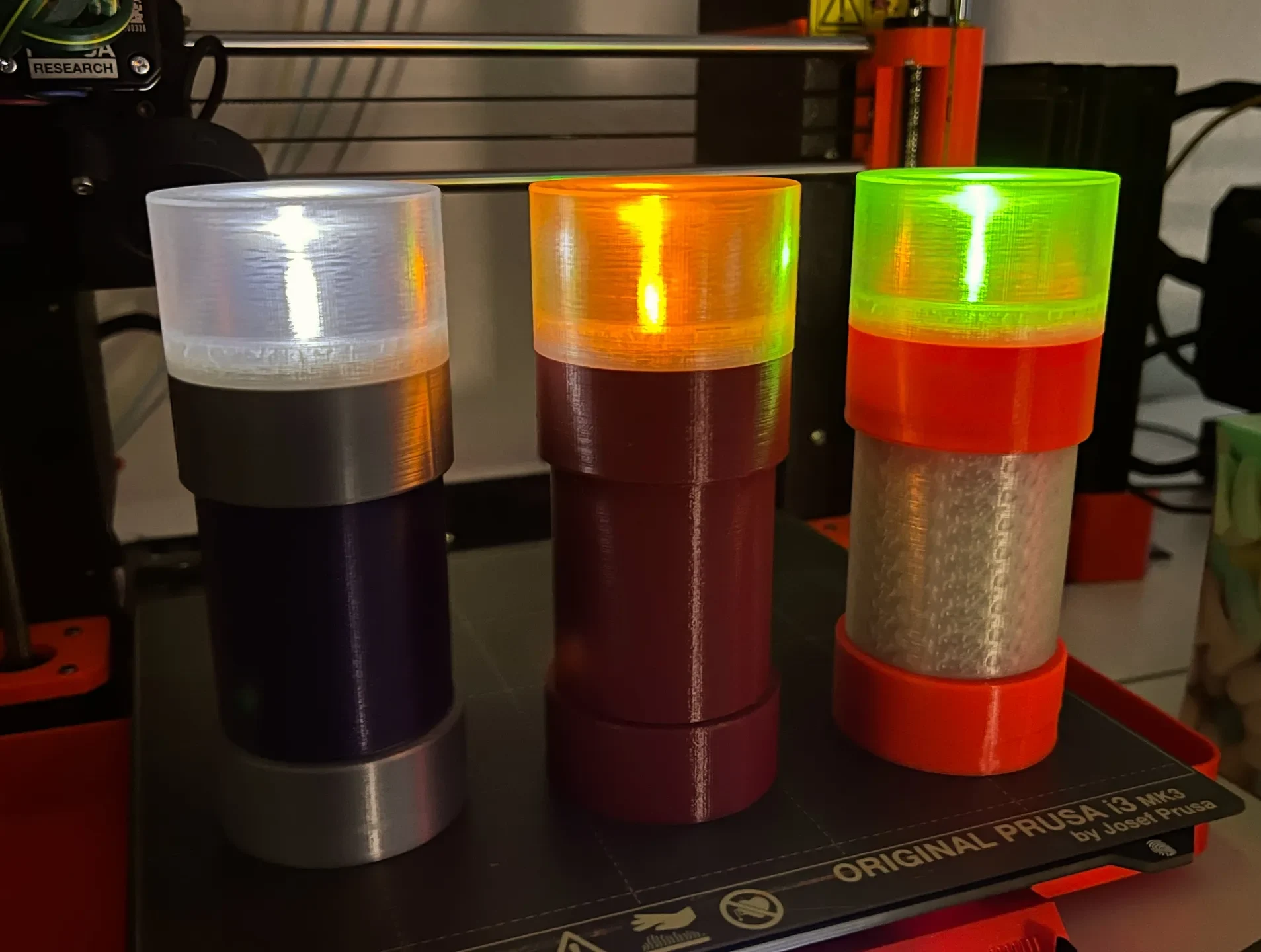

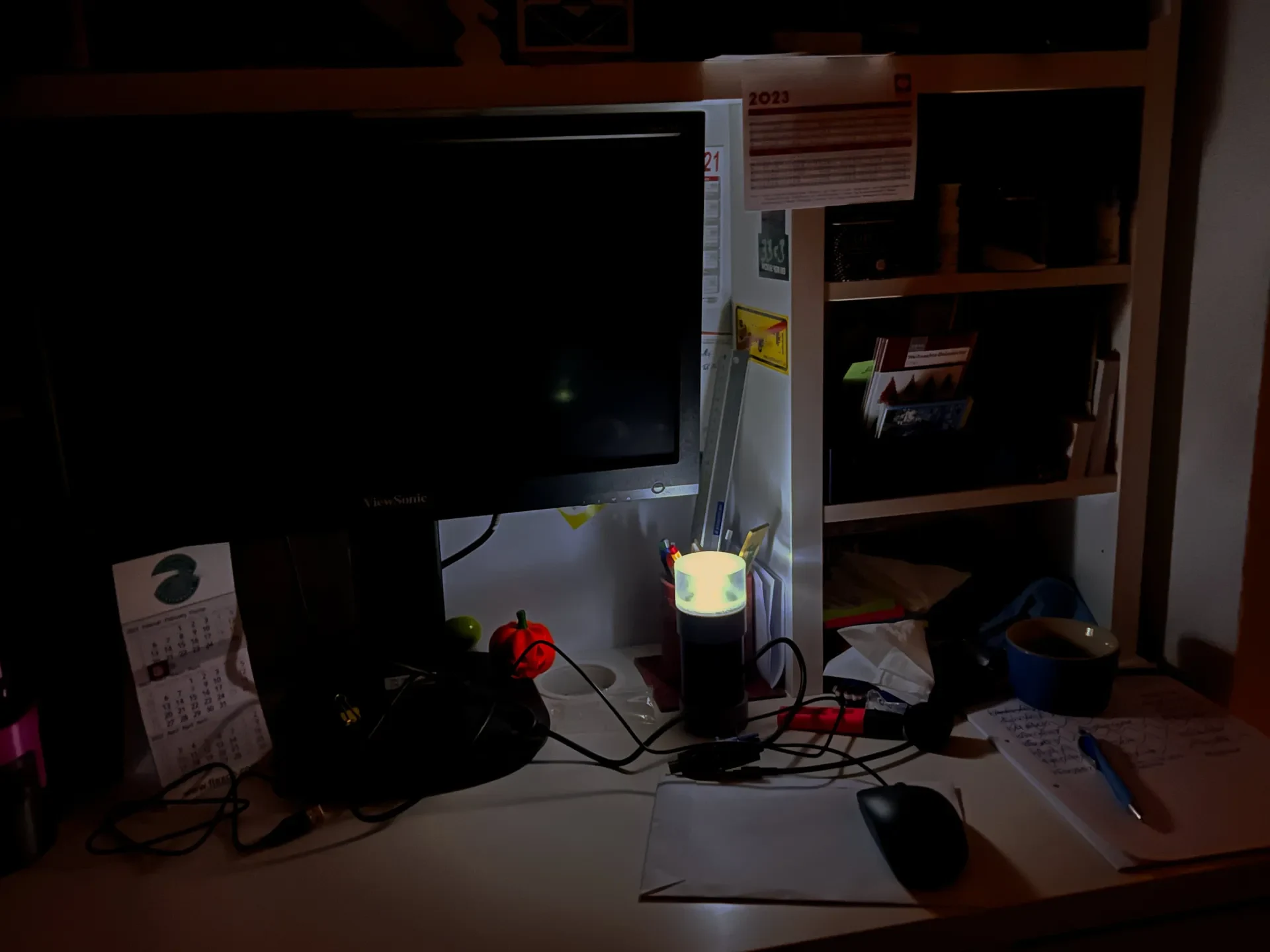

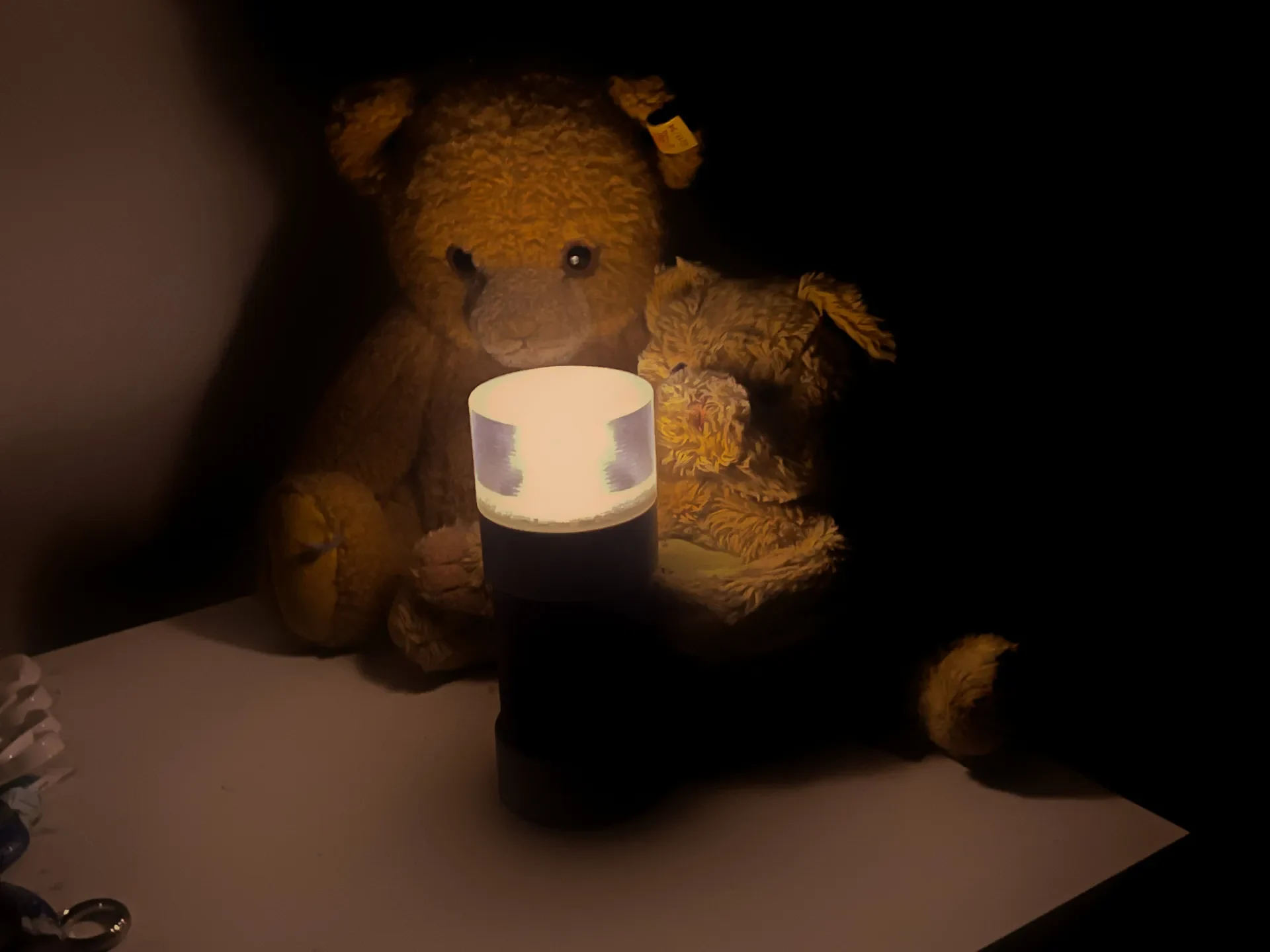

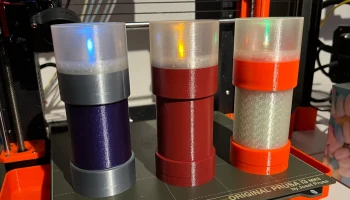

«Отпугиватель призраков» — это тусклый и очень ненавязчивый портативный ночник. Он питается от 4-х NiMH-элементов типа АА и прослужит месяцы и месяцы, поэтому его практически никогда не выключают. Его можно использовать для освещения коридоров или лестничных клеток ровно настолько, чтобы вы могли ориентироваться, не включая свет. Это также хорошо для достаточного освещения в палатках, кемперах или других укрытиях. Кроме того, в незнакомых местах (ночлег и завтрак, гостиничные номера, ночевки, каучсерфинг и т. д.) это может помочь вам сориентироваться, не разбудив всех. В нем нет литиевых батарей, поэтому он удобен для авиаперелетов.
Отпугиватель призраков использует разъем Dupont для легкого оснащения светодиодами диаметром 5 или 3 мм, крючок для установки в перевернутом положении и место для четырех дополнительных светодиодов в цилиндрической части. Если через четверть-полугода батарейки разрядятся, их легко заменить, так как Ghost Repeller скручен (а не склеен).
В не столь уж редком случае, когда вы страдаете от галлюцинаций в фазе засыпания («гипнагогия»), вы можете почувствовать облегчение от очень тусклого и ненавязчивого ночного света. Для получения дополнительной информации о гипнагогии прокрутите вниз.
Материалы
Вам понадобится
паяльное оборудование для минимальной пайки
1 небольшой резистор (47 или 56 Ом)
Разъемы Dupont и инструменты для обжима (при отсутствии возможности используйте пайку)
несколько сантиметров изолированного провода
8 контактных пластин для батареек АА размером 12 x 12 мм.
4 NiMH батарейки АА
несколько капель клея
немного термоусадочной трубки
один светодиод диаметром 5 мм (3 мм тоже подойдет)
Я обнаружил, что теплый белый, холодный белый, RGB с изменением цвета и имитация света свечей выглядят лучше всего.
Печать
Печать из PLA или PETG. Если вы хотите использовать отпугиватель призраков в перевернутом виде с помощью крючка, я рекомендую распечатать нижнюю часть и крючок из PETG. Распечатайте диффузор из прозрачного PLA или PETG. Подсказка: я обнаружил, что если вы печатаете из PETG, печатайте эмиттер и нижнюю часть в масштабе 101 % из-за усадки PETG. Нити будут работать намного лучше.
Батарейному отсеку, нижней части и излучателю потребуются опоры. Я настоятельно рекомендую вам попробовать органические опоры, нанесенные краской, которые работают намного лучше, чем старые. Как только выйдет Prusaslicer 2.6.0, я загружу файл 3mf, содержащий поддержки.
Сборка
Аккумулятор

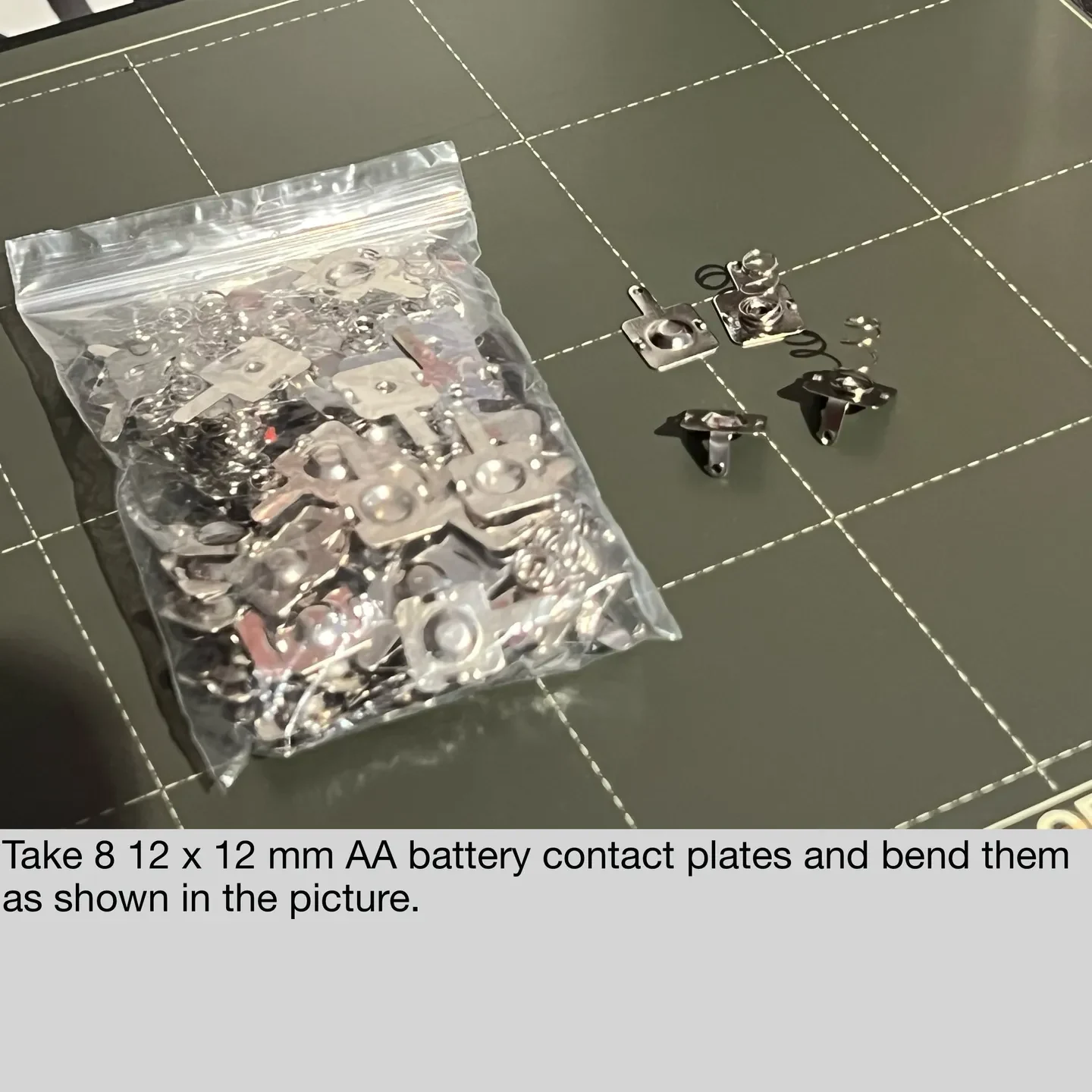

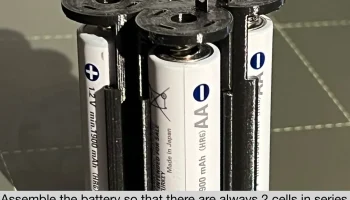

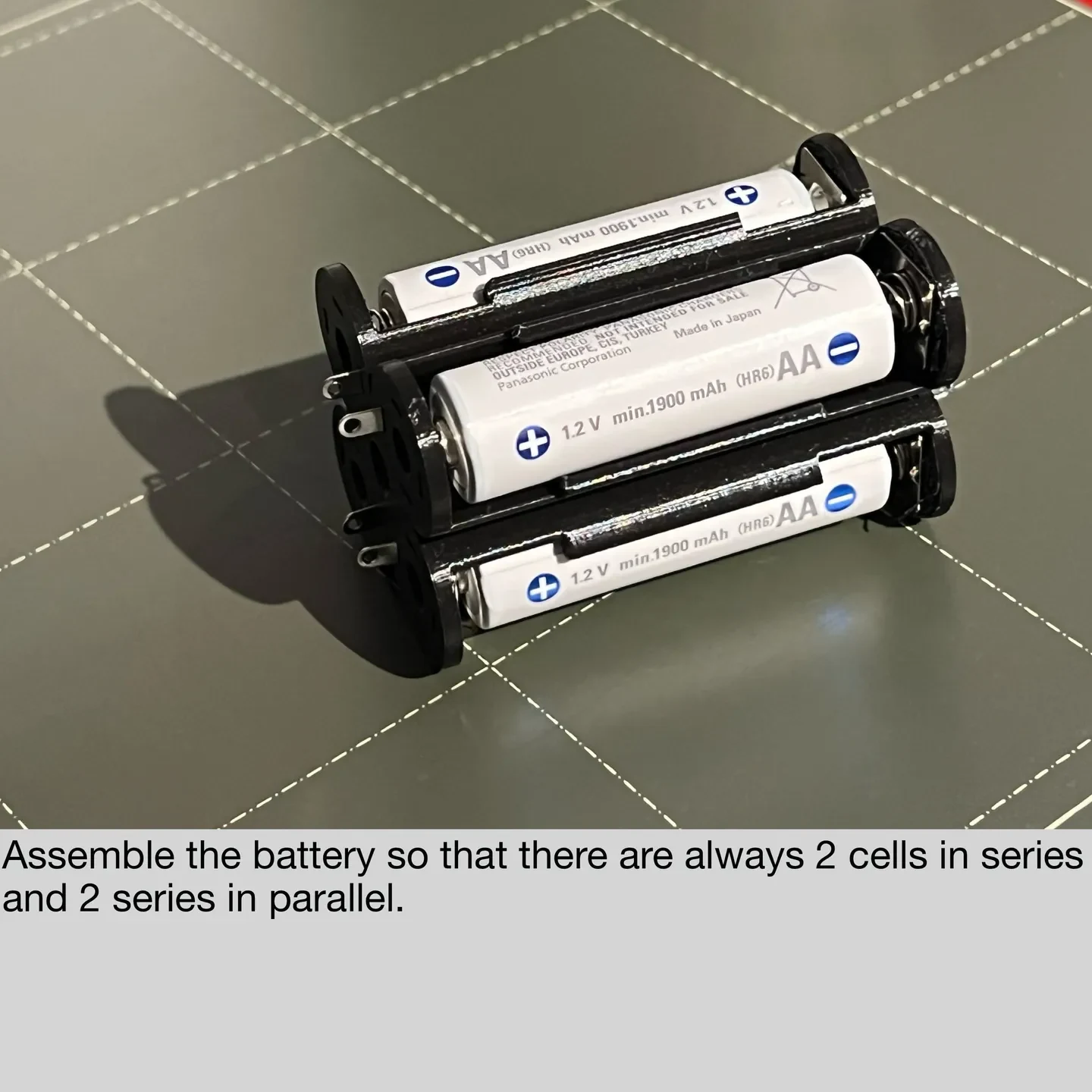

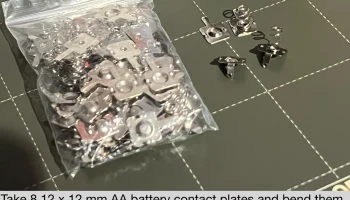

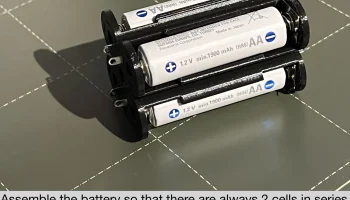

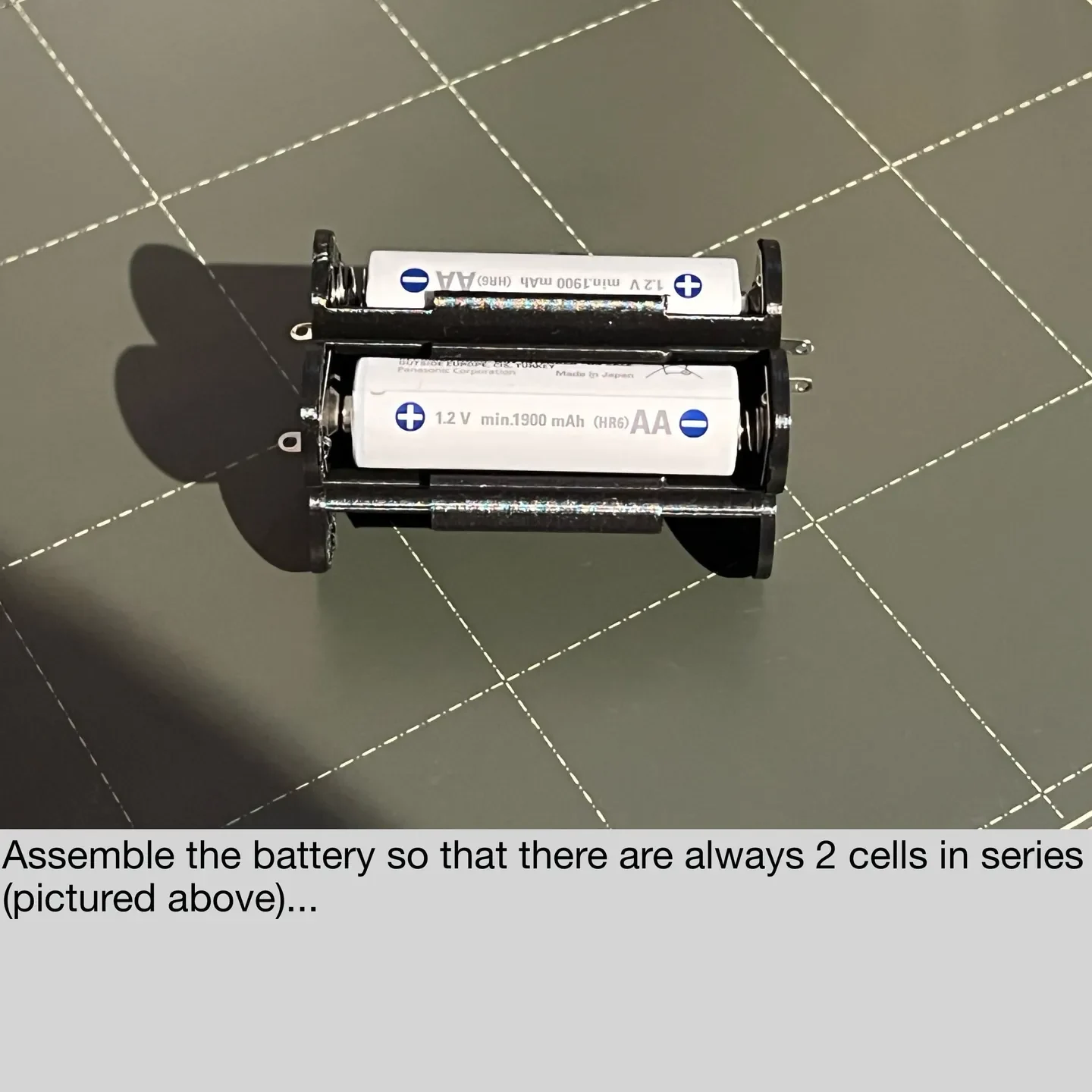

Возьмите 8 контактных пластин батареи (4 положительных, 4 отрицательных), согните контакт и согните все маленькие выступы на 90 градусов вниз. Вставьте язычок в отверстия в отсеке для аккумулятора. Вот сложная часть: соедините 2 NiMH элемента последовательно и поместите их параллельно. Вот как:

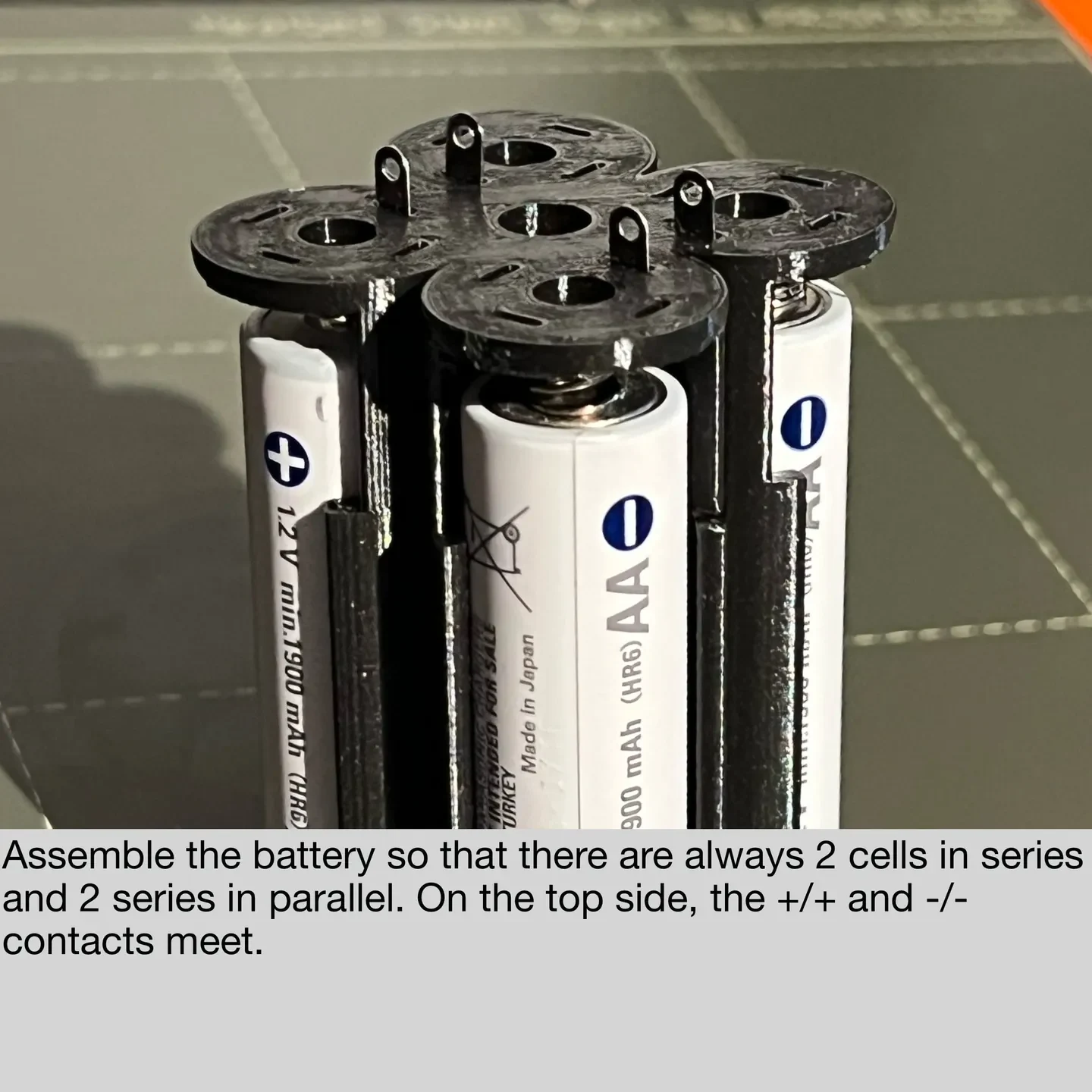

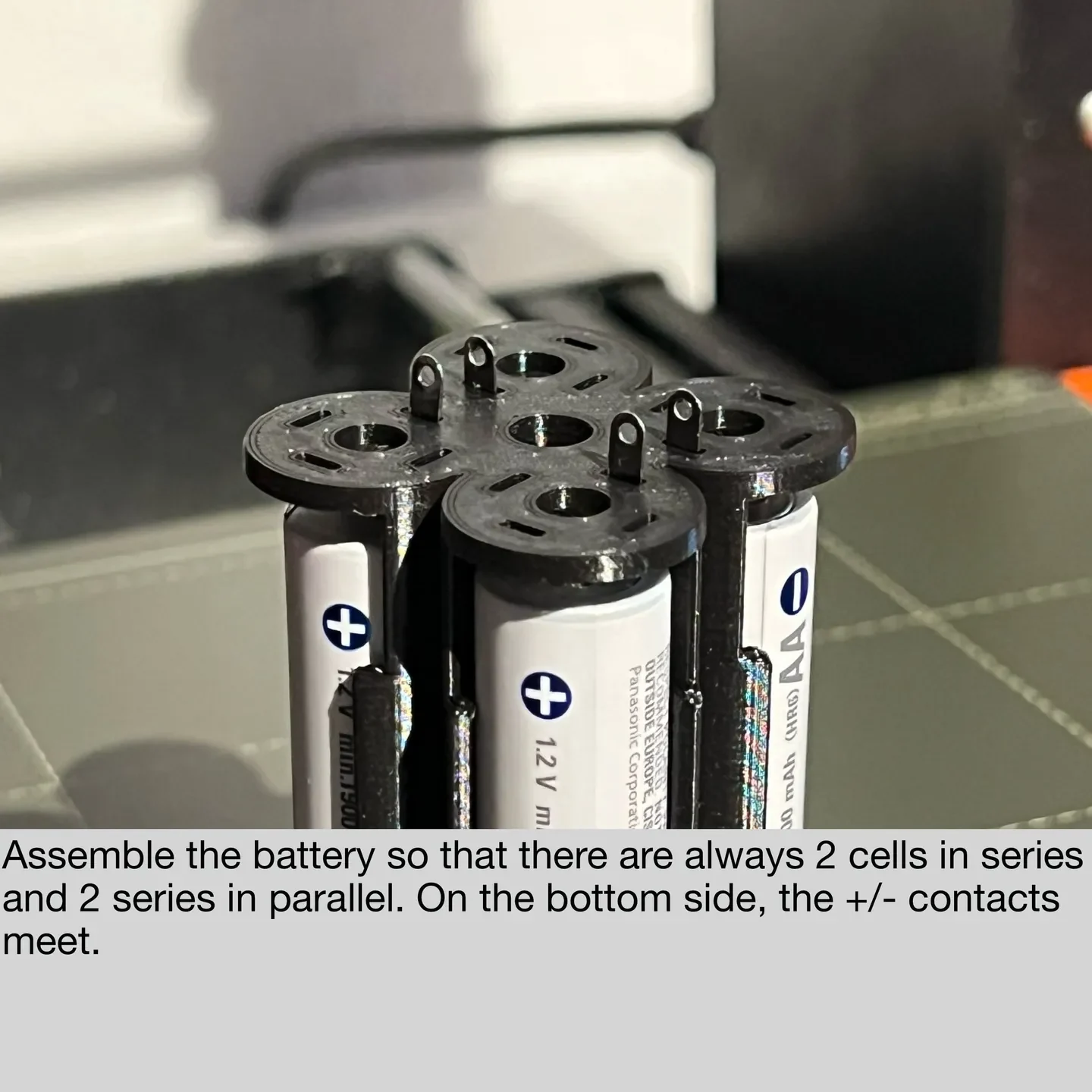

На нижней стороне расположите выступы полюса ± рядом друг с другом. На верхней стороне соедините вместе выступы полюсов +/+ и -/-. Используйте настоящие ячейки, чтобы вкладки были зафиксированы на месте. Посмотрите фотографии для помощи.
Убедившись, что выступы ориентированы правильно, вы можете нанести каплю клея на основание выступа, чтобы зафиксировать контактную пластину на месте.
Затем спаяйте два полюса ± на нижней стороне вместе. На верхней стороне используйте провод для контакта с полюсами -/-. На полюсах +/+ используйте провод с дополнительным резистором для ограничения тока. Используйте термоусадочную трубку для изоляции резистора. Посмотрите фотографии для помощи.
Внутренние части
Приклейте проставки к аккумуляторному отсеку. Обратите внимание, что в верхней проставке имеется отверстие для проводов. Убедитесь, что все 4 ножки прокладок сидят заподлицо в своих отверстиях, иначе сборка не поместится внутри цилиндра.
Эмиттер
В качестве фитинга для светодиода мы используем разъем Dupont на 3 провода. Обожмите два провода, чтобы они соответствовали разъему Dupont, см. изображения. Обратите внимание: возможно, вам захочется проложить провода через эмиттерную часть, прежде чем собирать разъем. Используйте клей, чтобы зафиксировать соединение.
