Свет HyperCube

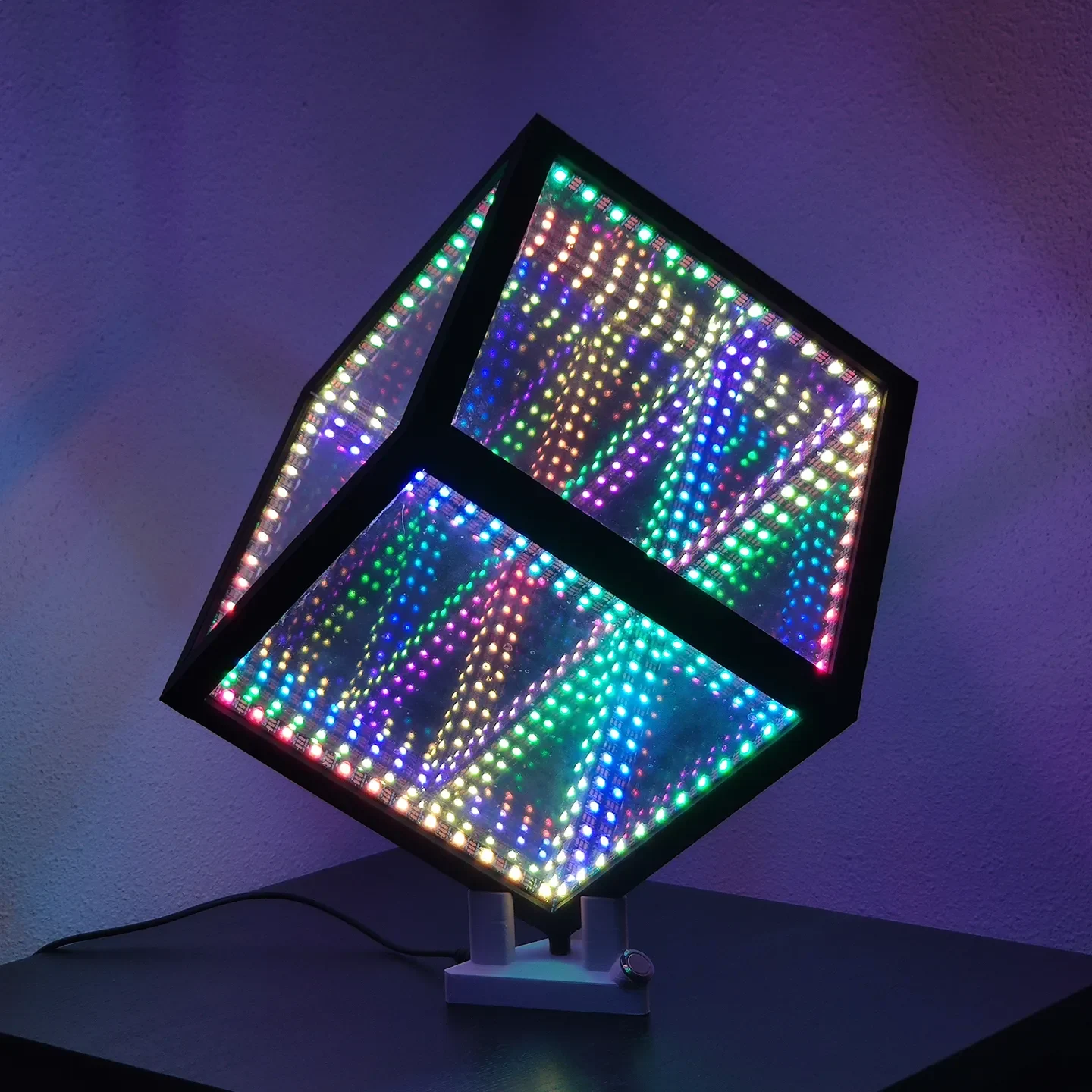

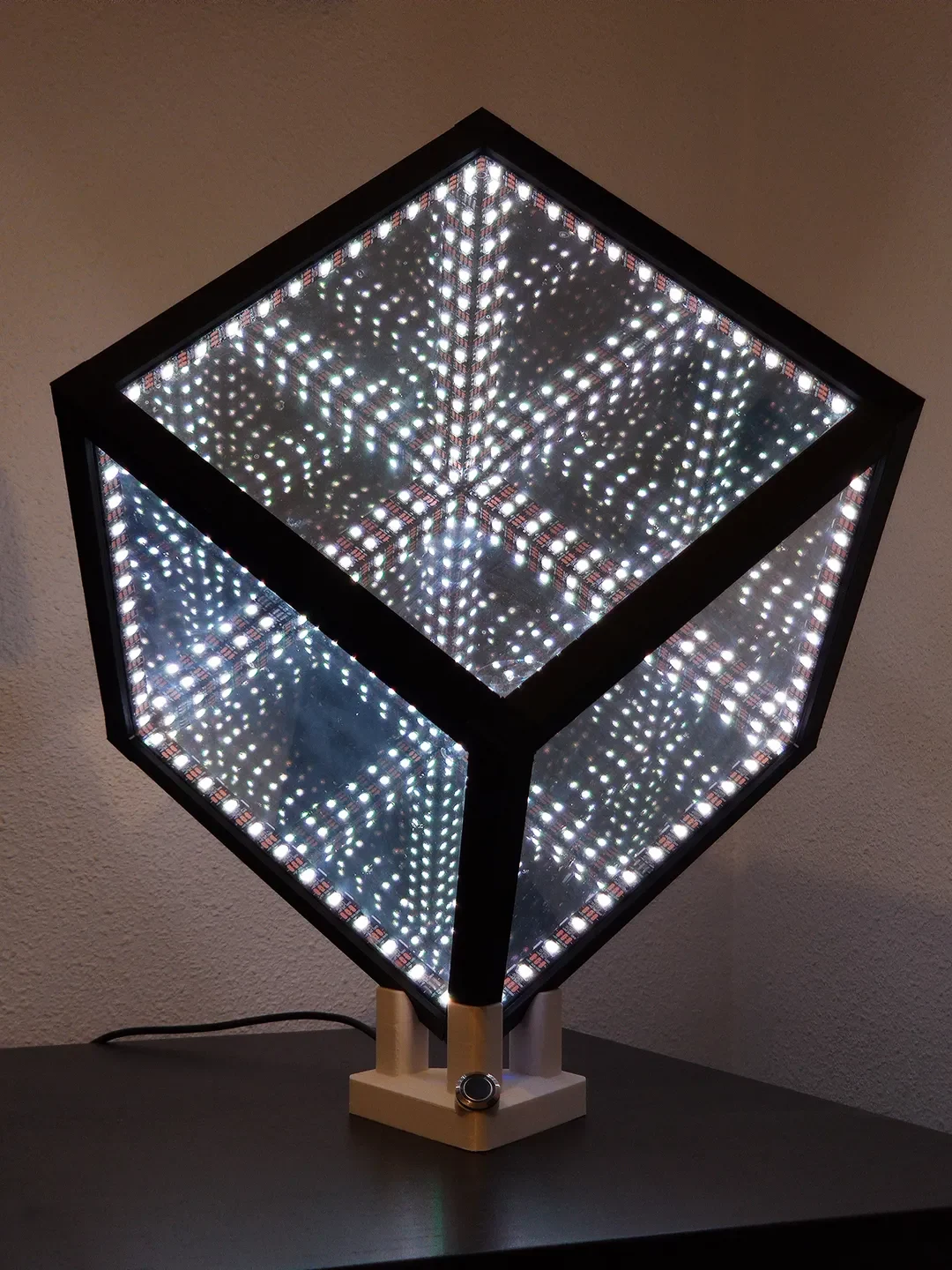

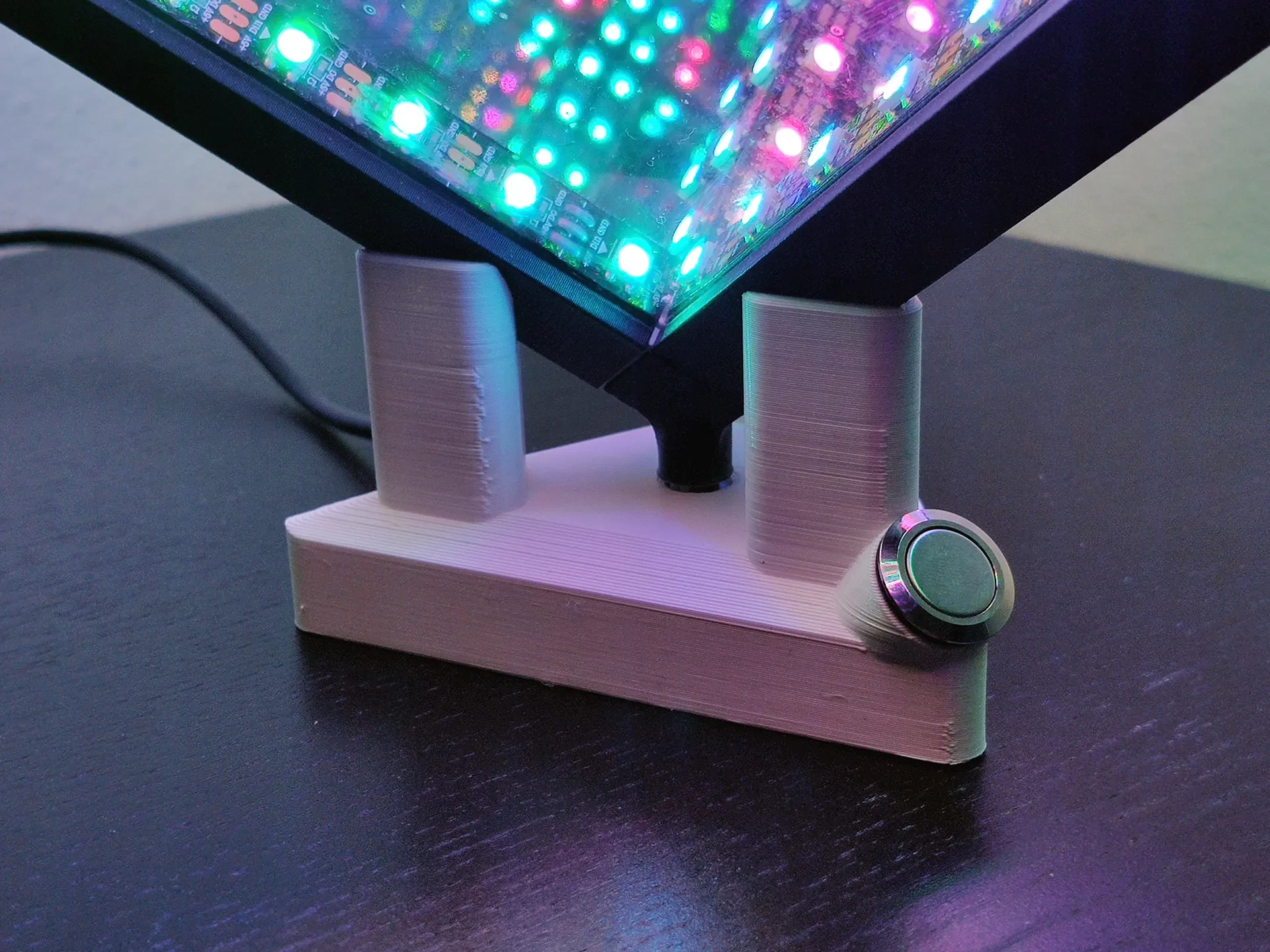

Это дизайн, который я создал в 2020 году, но никогда не публиковал его за пределами GitHub. В исходной версии был внешний контроллер с Arduino Nano со специальной прошивкой, но недавно я разработал более красивую подставку, содержащую D1 mini ESP8266 с WLED.

Ширина куба 23см.

3D-печатные детали
6x луч
2x балка с отверстием
2x балка-дно (одна симметрия!)
2x балка-дно-отверстие (одна симметрия!)
4x угол
4x угол-снизу
5x угловой кэш
1x угловой тайник с отверстием
4x держателя панели
1x чехол для электроники
используйте альтернативную версию, если вы не хотите включать кнопку
Аппаратное обеспечение
6 квадратных односторонних зеркал размером 210 мм/2 мм (или стандартное стекло/ПМАА с односторонней пленкой)
24 конических винта M2 15 мм

Электроника
6 светодиодных лент WS2812 длиной 80 см (60 светодиодов/м)
1x Wemos D1 мини
1x 16 мм кнопка
1 гнездо постоянного тока с клеммами
1x 5-10А источник питания 5 В
Сборка
Начните строить куб с верхней панели, обращая внимание на то, где вы используете балки с отверстиями или без них для прохождения проводов. Вы будете использовать все балки, угловые детали и пять панелей, последнюю нижнюю панель пока не ставьте.
Отрежьте светодиодные ленты нужной длины и припаяйте провода. Я рекомендую использовать отдельные линии питания для каждой ленты, но вы можете использовать один провод для линии передачи данных.
Приклейте полоски к каждой стороне и проденьте провода в балки, все провода должны выводиться в одном углу. Я рекомендую добавить клей CA, так как стандартная лента 3М недостаточно клейкая.
Убедитесь, что каждая полоска работает правильн��
Установите нижнюю панель и закрепите ее на месте, приклеив четыре держателя панели.
Склейте все угловые тайники по высоте.

На следующей схеме показан один из способов расположения полос (сплющенный куб, вид сверху).

Программное обеспечение

Рекомендую установить WLED. Не забудьте разделить максимальную выходную мощность на 6, поскольку в��е полосы подключены параллельно.

Проект GitHub с оригинальным программным обеспечением: https://github.com/mistic100/HyperCube
