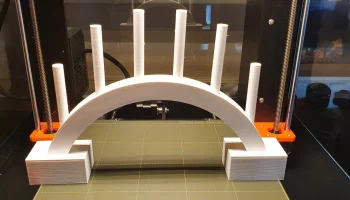

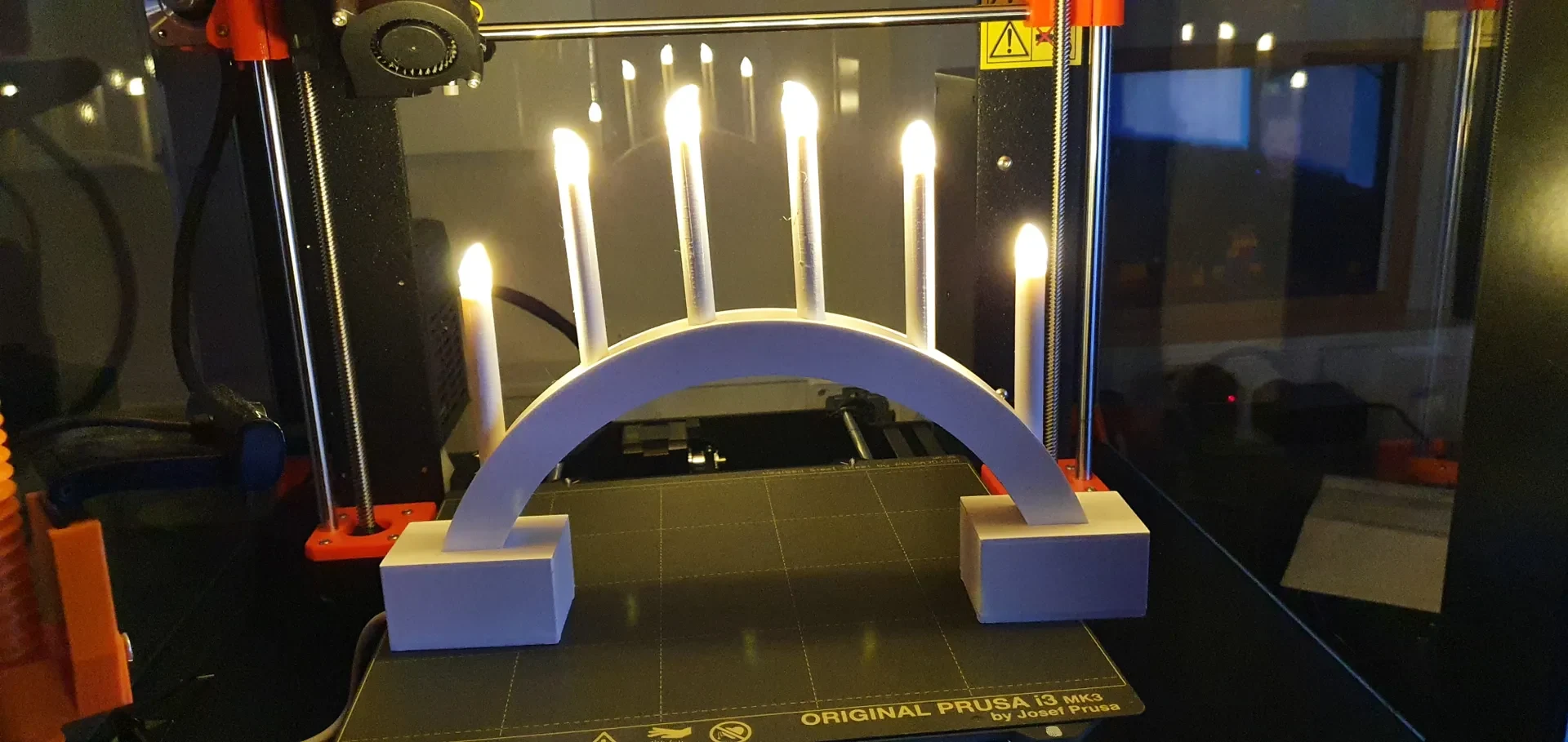

Умная рождественская световая арка
Теперь это более подробное описание моей умной рождественской световой арки. На этот раз с другой светодиодной крышкой, более привлекательной (оригинал с https://www.thingiverse.com/thing:1188098)
Требуемый материал:
6 светодиодов теплого белого цвета диаметром 5 мм.
Около 8 м проводов двух разных цветов.

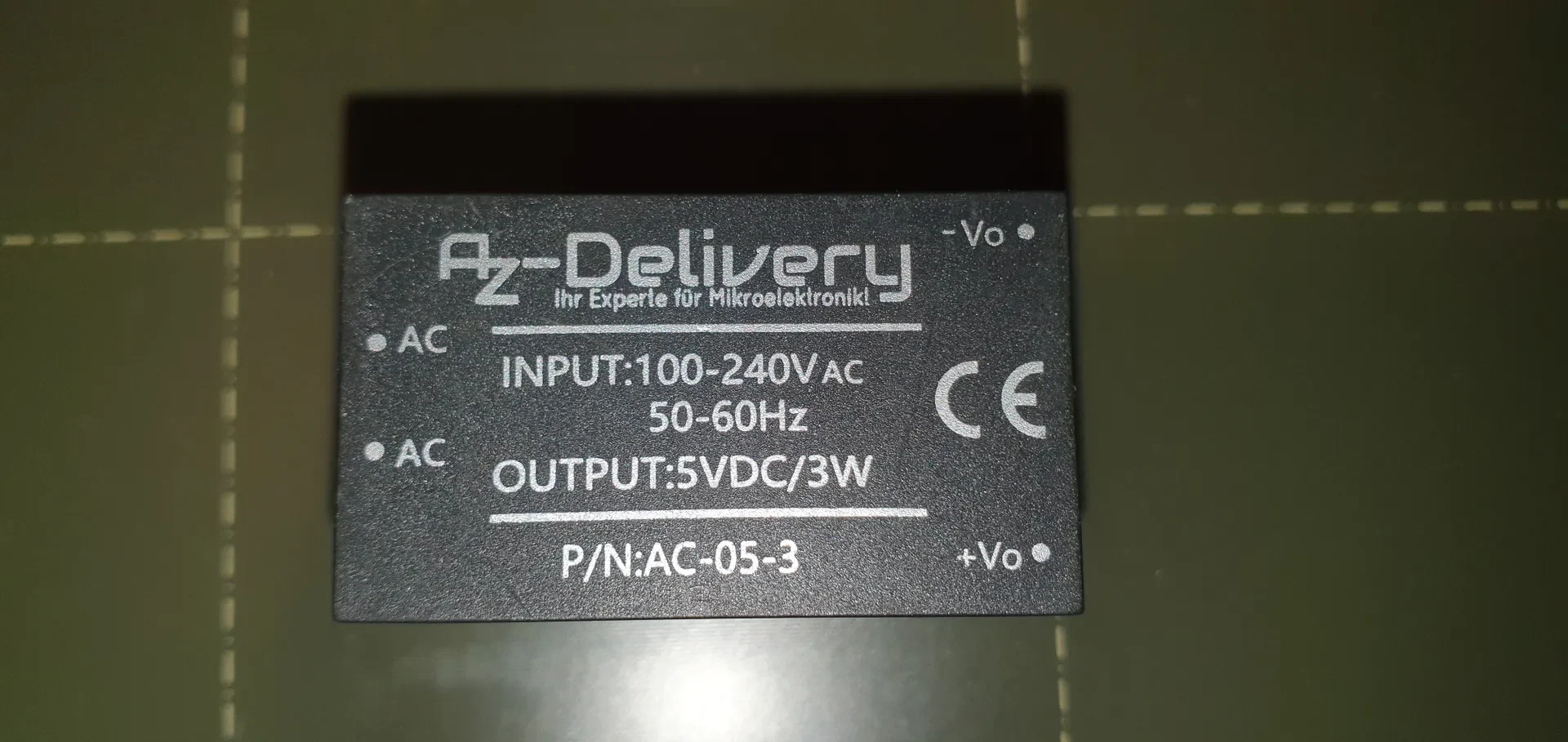

Мини модуль питания от сети до 5В.
6 резисторов сопротивлением 180 Ом, если вы подключаете светодиоды к 5 В или
6 резисторов сопротивлением 27 Ом, если вы подключаете светодиоды, например, к esp8266.

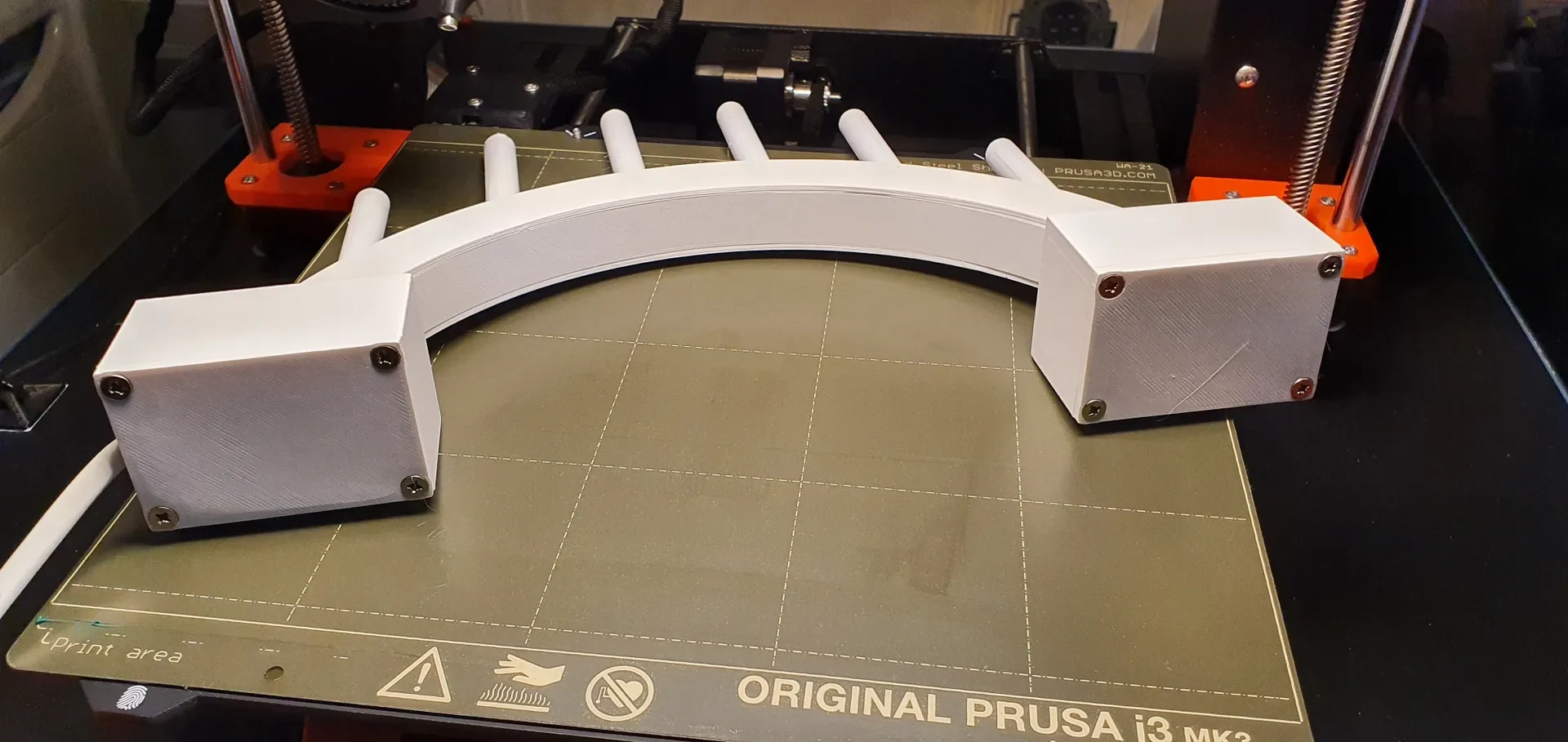

8 шурупов 3x20 мм
1 * Плата микроконтроллера Wemos D1 Mini
Инструкции:

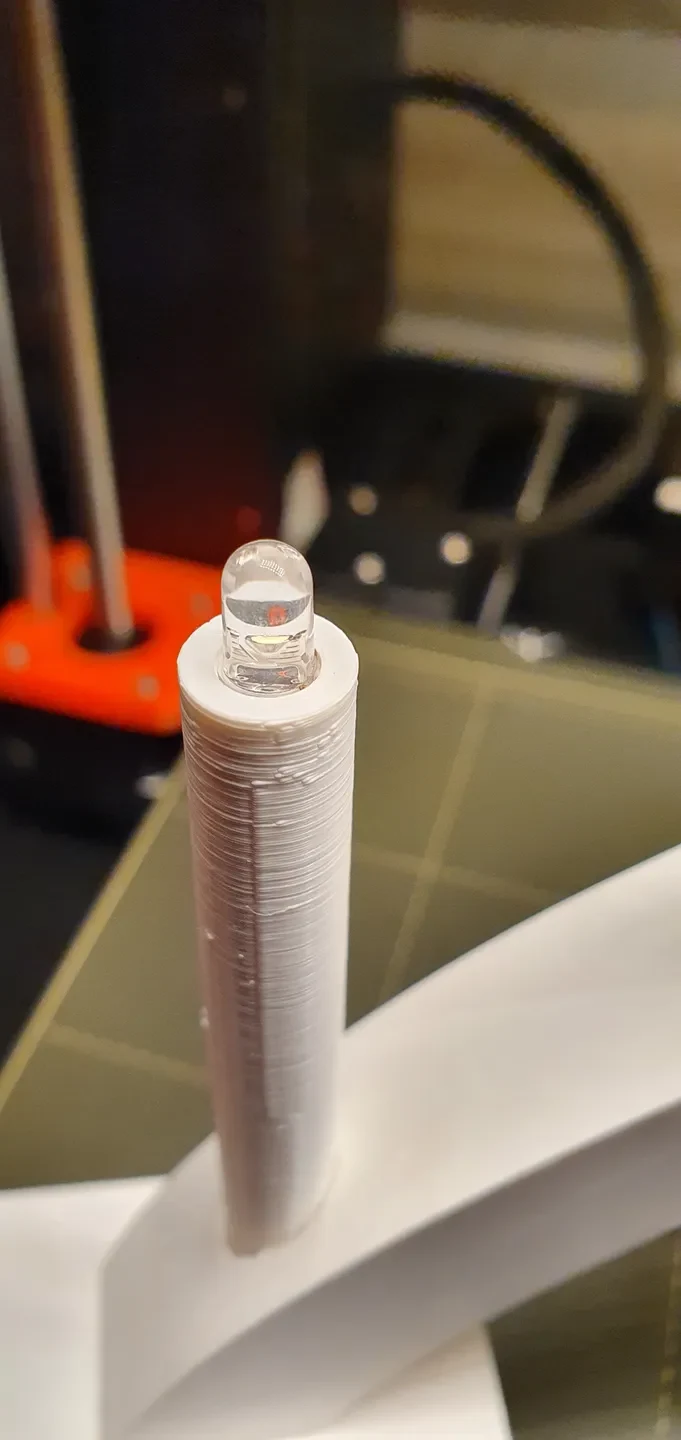

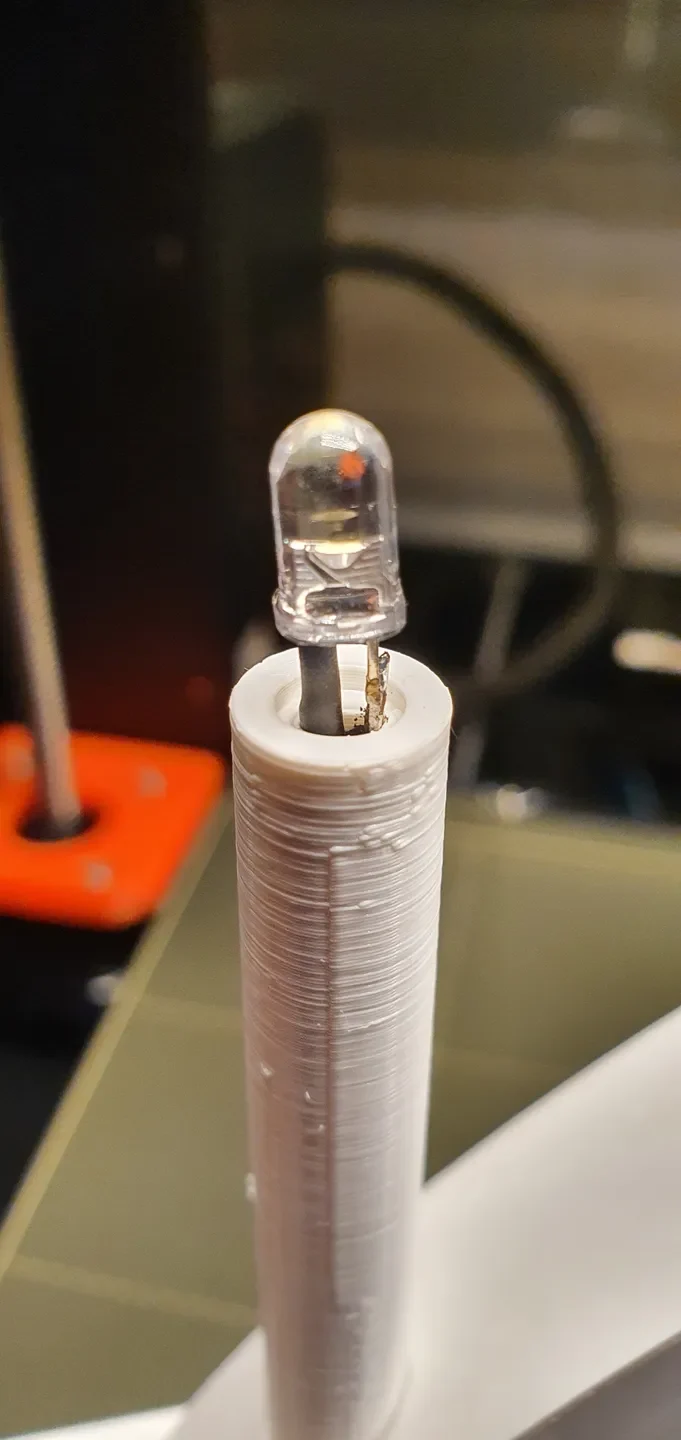

Сначала приклеиваем бантик на патроны, а свечи большей круглой частью в бантик (так, чтобы утопленная часть оказалась сверху). Он предназначен для переноски светодиода вместе с контактами.

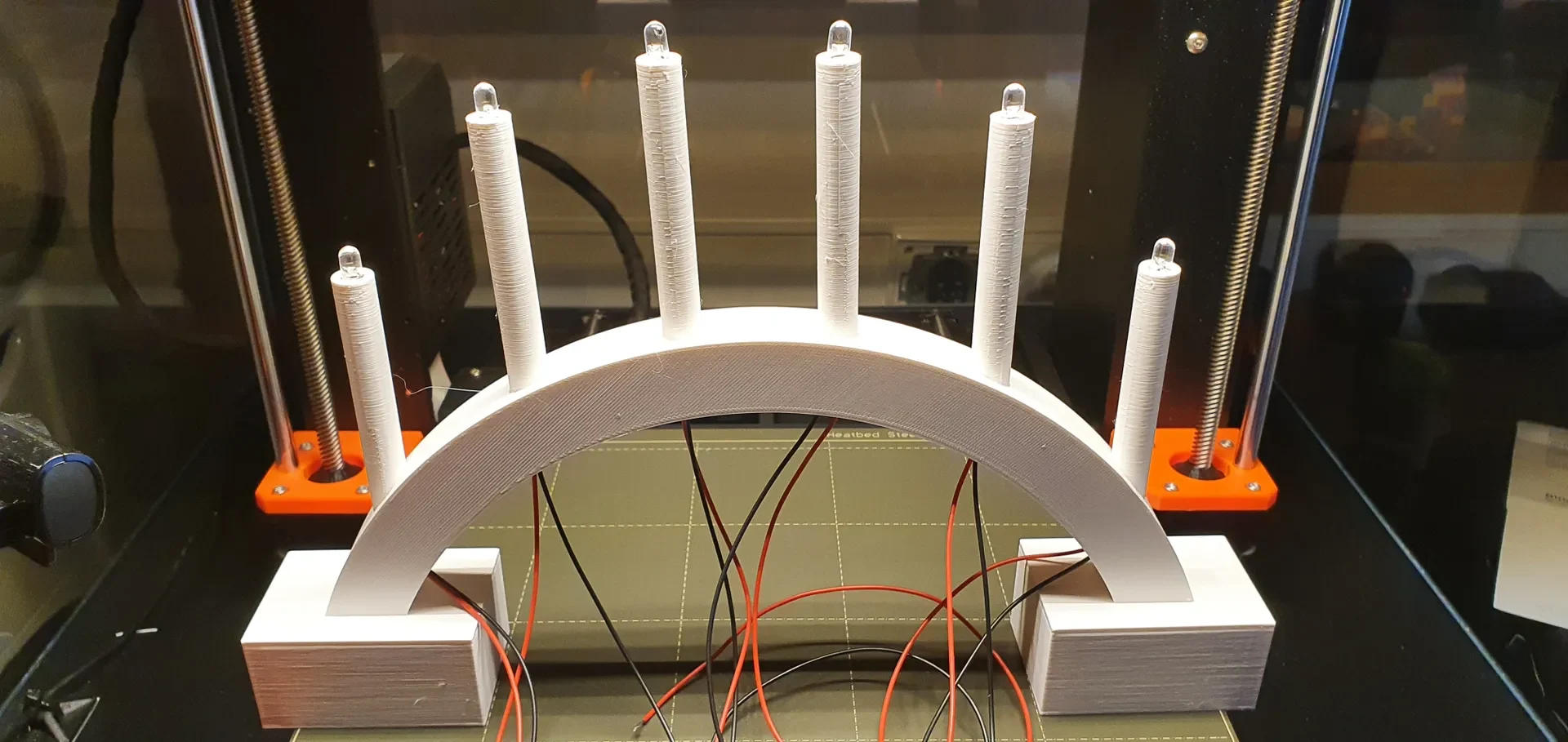

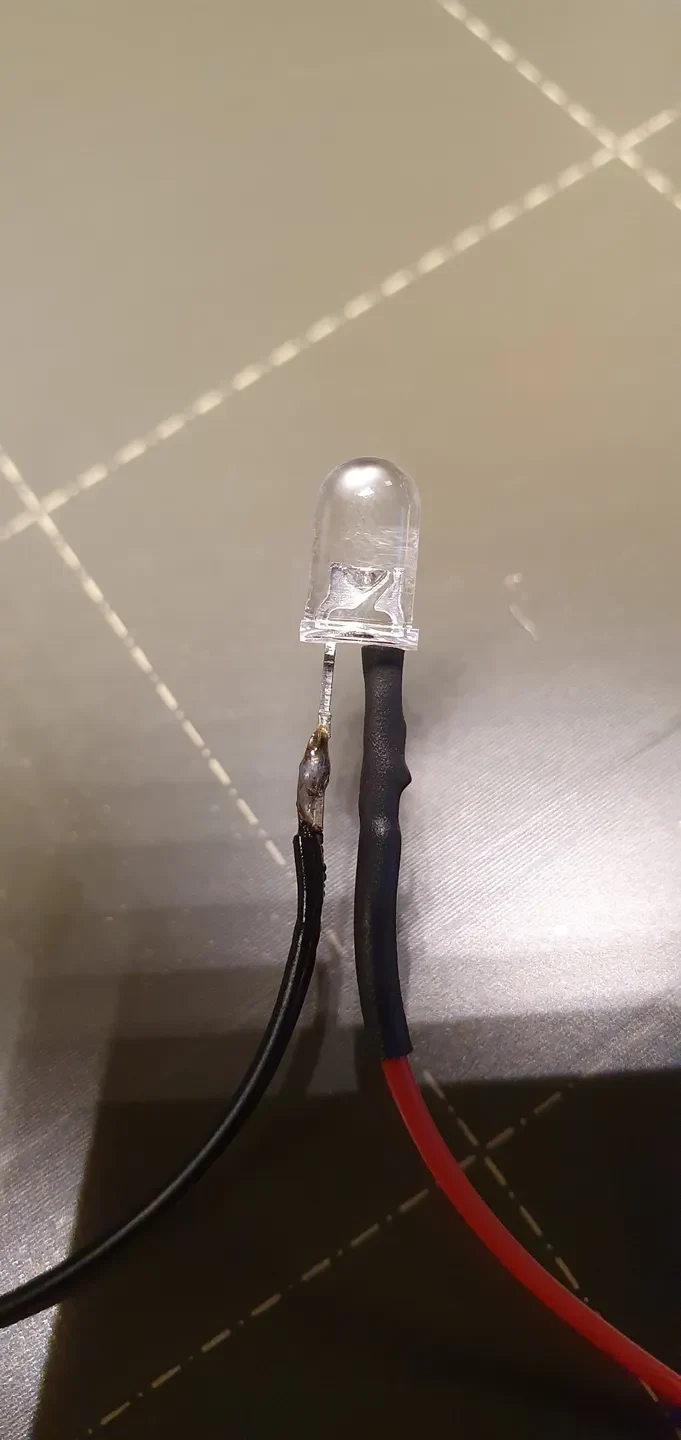

Тем временем вы можете припаять провода к светодиодам, вставив резистор в один из проводов. Я изолировал соединение красного кабеля с более длинным контактом (анодом) и подключил резистор к этому контакту.

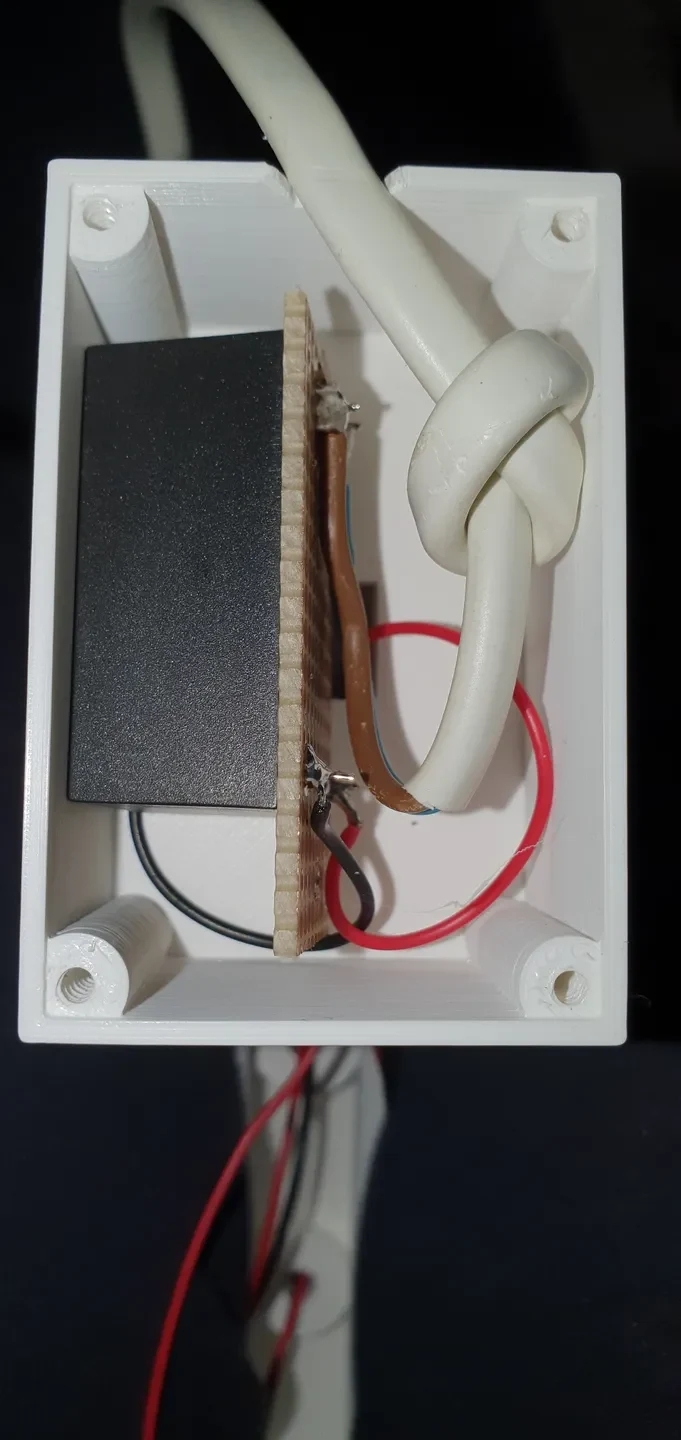

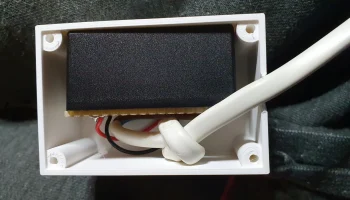

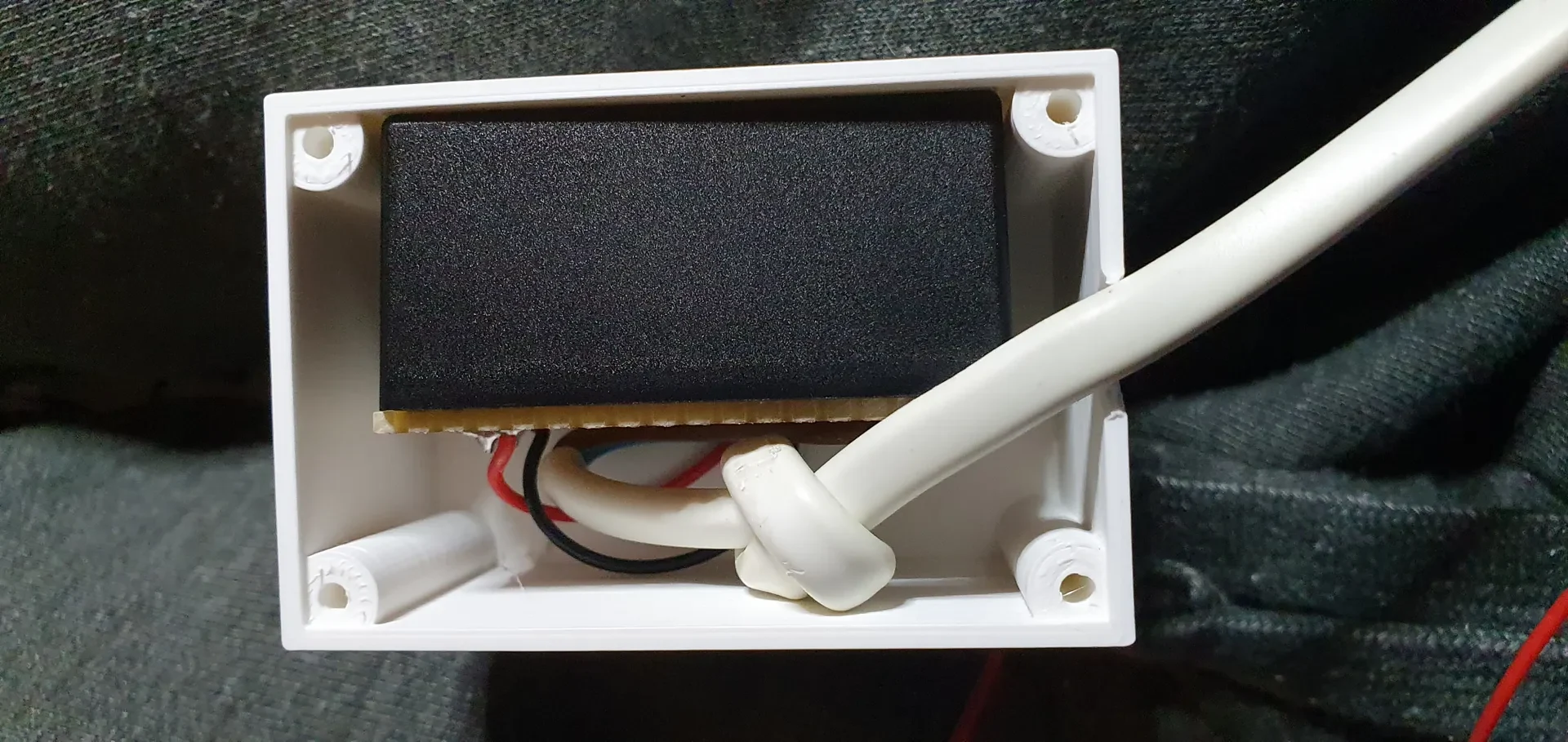

Если вы не используете домашнюю автоматику, вы можете подключить все светодиоды к модулю питания. Модуль питания следует вставлять в розетку с небольшим отверстием с одной стороны, предназначенным для кабеля питания.

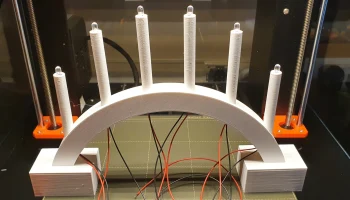

После короткого теста каждого светодиода я закрепляю каждый каплей суперклея.
Светодиоды подключены к контактам D1, D2, D3, D5, D6 и D7.
с помощью соответствующей прошивки и системы домашн��й автоматизации вы теперь можете управлять каждым светодиодом (я использовал Esp-Home и Home-Assistant).
Распечатать инструкции

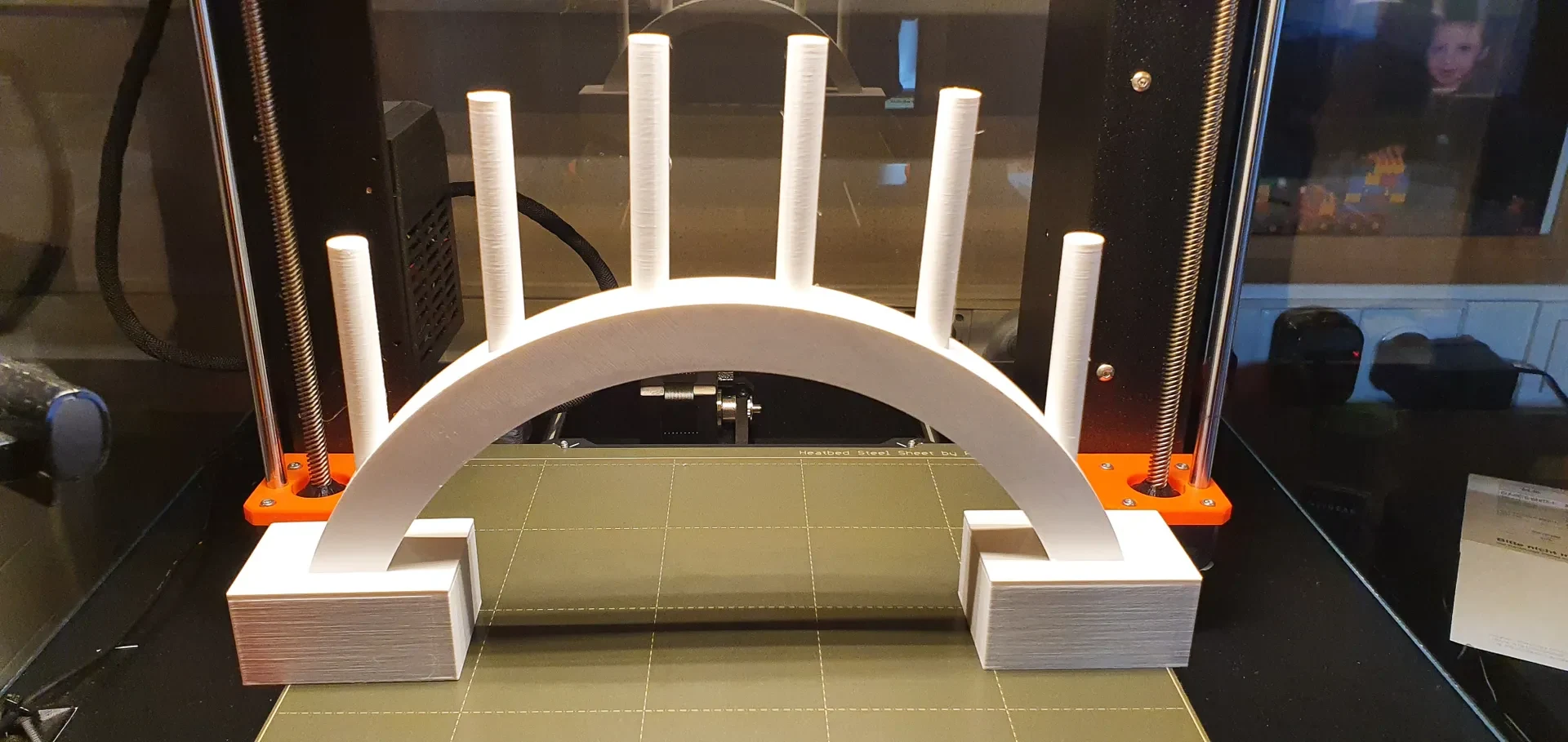

Все напечатано PLA толщиной слоя 0,15 мм.
Лук печатается с опорами повсюду, тогда как свечи и патроны печатаются с опорами только с рабочей пластины.
Другие модели не нуждаются в опорах, но для большей устойчивости могут потребоваться плоты.
Крышки светодиодов напечатаны прозрачным PLA, а все остальные части белые. PLA.
