Адаптер для освещения кровати с гибкой шеей
Я хотел добавить гибкую лампу для кровати в свой Prusa Mk3, чтобы я мог использовать веб-камеру для контроля заданий печати без необходимости включения света в комнате — в качестве дополнительного бонуса точки зрения, я также хотел иметь возможность использовать существующий блок питания Prusa.
Для работы я выбрал лампу Osram Onyx Copilot L+7 (https://www.amazon.co.uk/gp/product/B00KYK6DPW), поскольку она потребляет напряжение 24 В и может быть подключена непосредственно к источнику питания Prusa Mk3.
Обратите внимание: для этого проекта вам необходимо уметь припаивать или обжимать дополнительные провода и вилочные разъемы к проводке, поставляемой с этим фонарем.
Я сделал переходную пластину для крепления фонаря к алюминиевым профилям Prusa и перепрофилировал опоры с гайками с https://www.prusaprinters.org/prints/53765-side-drawers-for-prusa-mk3-i3, чтобы прикрепить саму пластину к профилям.
Вот инструкции по установке и подключению фонаря к вашему Prusa Mk3:
Распечатайте модель переходной пластины и 2 опоры для гаек (подставки для гаек можно найти на странице https://www.prusaprinters.org/prints/53765-side-drawers-for-prusa-mk3-i3) — вы, вероятно, захотите использовать PETG для этих деталей, особенно если вы будете использовать корпус для вашего принтера.

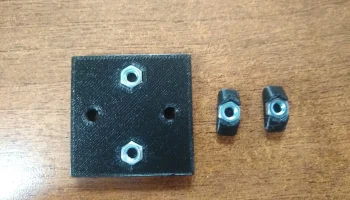

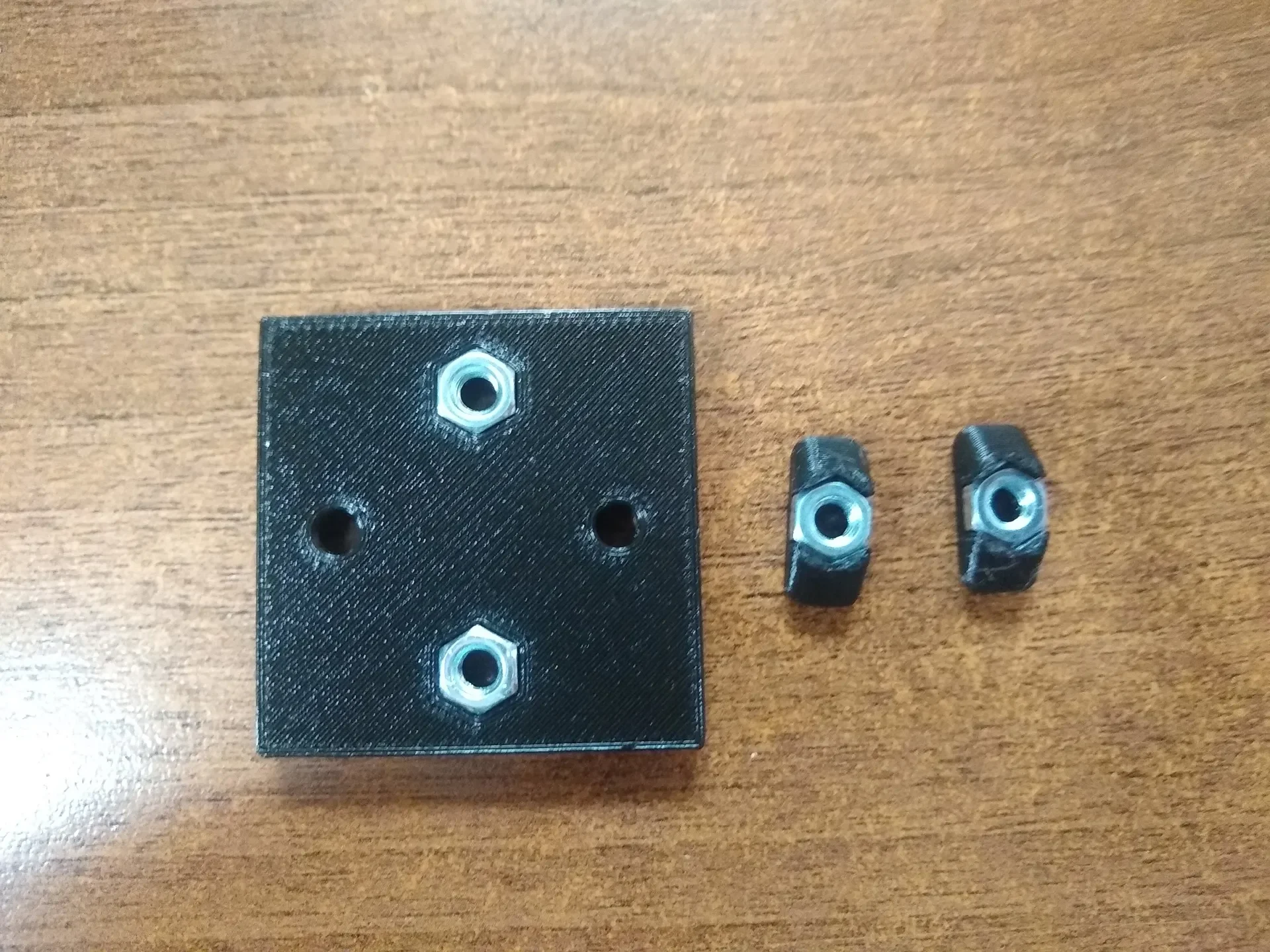

Вставьте 2 гайки M4 в шестигранные отверстия переходной пластины.

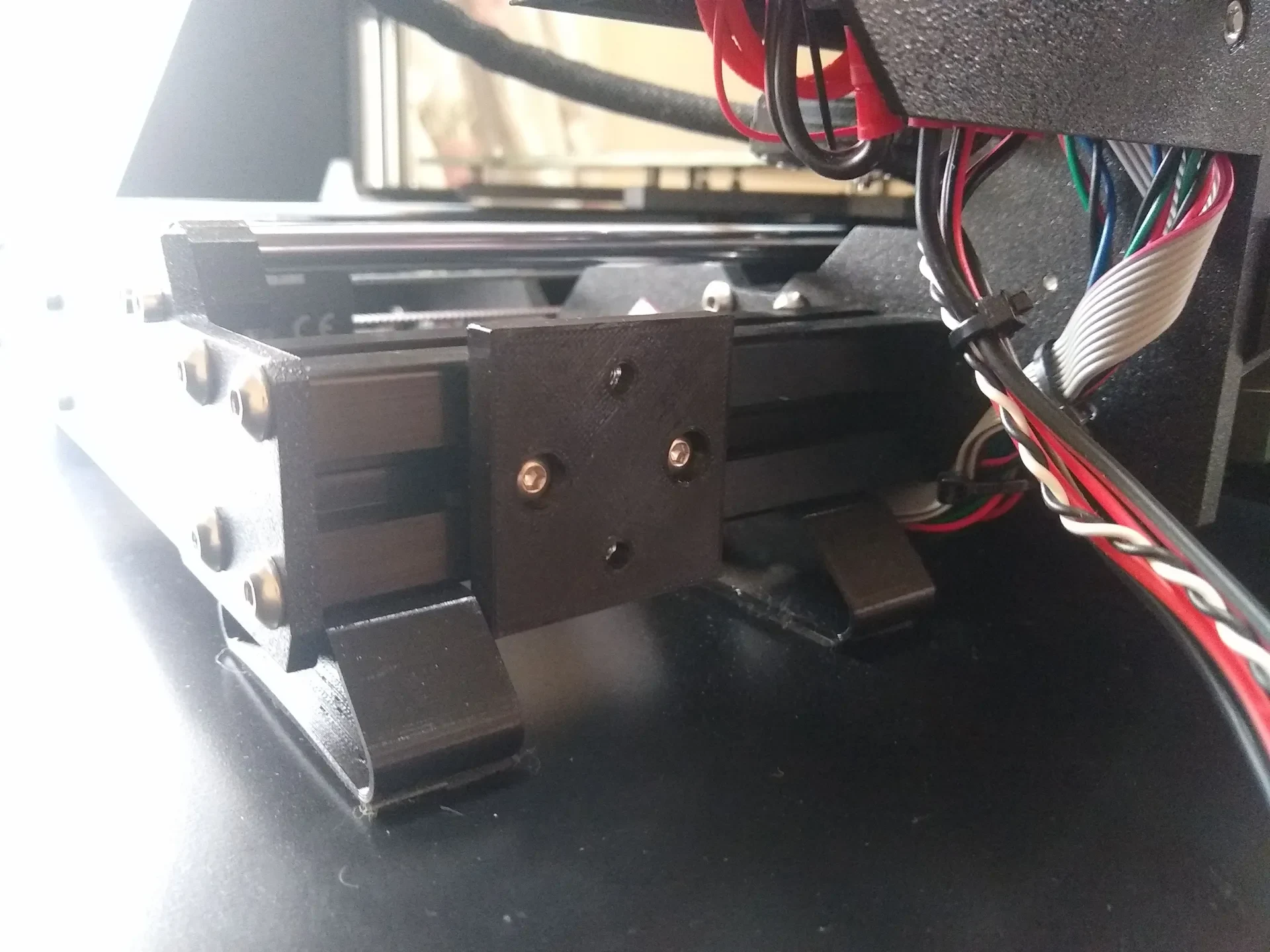

Прикрепите переходную пластину к направляющим рамы вашего принтера с помощью двух болтов M4x10 мм.
Прикрепите Osram Onyx Copilot к переходной пластине с помощью двух болтов M4x10 мм.
Припаяйте или обжмите примерно 30 см провода калибра 24 к каждому из красных и черных проводов, выступающих из основания фонаря.
Обжимаем вилочные соединители на концах удлинителей проводов.

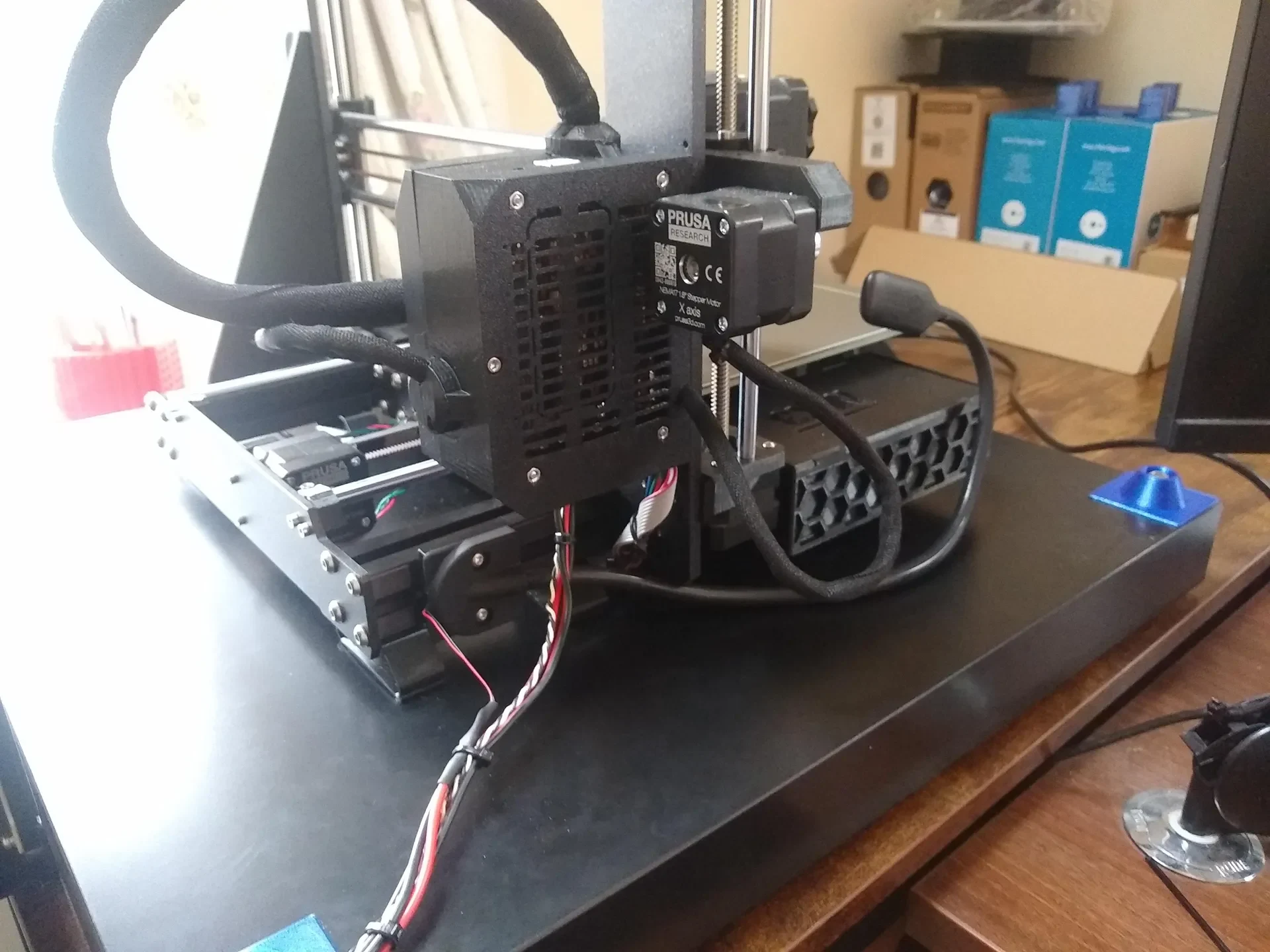

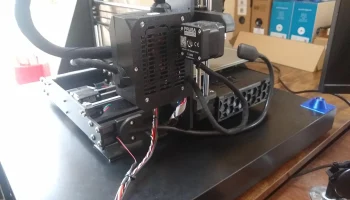

Подключите два вилочных разъема к фазной и нейтральной клеммам источника питания вашего Prusa, убедившись, что вы подключаете каждый провод к клемме, на которой уже есть провод того же цвета — красный к красному, черный к черному.

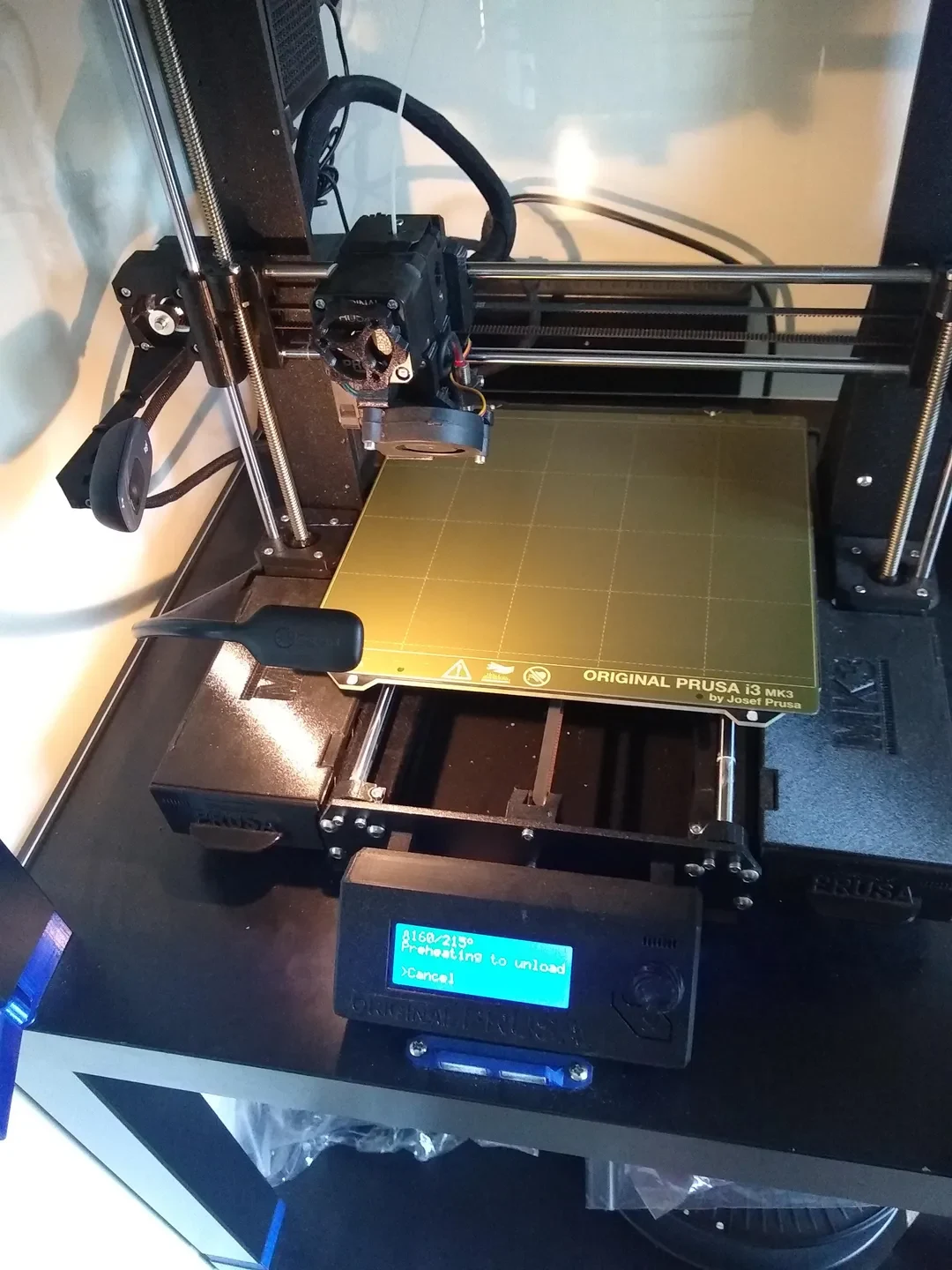

Вот и все, все готово, и, надеюсь, ваша печатная платформа немного ярче!
