Фонарик от LED Light Hat

У меня был фонарик LED Light Hat марки Xcap, с поврежденной батареей, которая лежала в ящике стола бесполезно. Я подумал, что будет полезно, если я спроектирую небольшой фонарик с этим светодиодным фонарем. Эта светодиодная головка излучает рассеянный свет, который может быть полезен для освещения небольших объектов во время ремонта или когда мне нужен свет для макросъемки.

Меня вдохновил старый портативный фонарик с батареей 4,5 В, как показано на одной из фотографий (красной).

Вы можете искать: шляпу со светодиодной подсветкой на Aliexpress, Amazon или eBay. Оригинальная фара имеет встроенную зарядку от USB и USB-разъёма. Это снижает зарядку чуть более 4,2 В. У него нет защиты от разряда аккумулятора! При напряжении батареи ниже 3 В свет настолько слабый, что вы знаете, когда пора зарядить. Процесс зарядки обозначается красным светом, после завершения вы получите зеленую индикацию.

Я использовал одиночный литий-ионный аккумулятор плоской формы. Вместо этого вы можете использовать литий-полимерный материал, размеры которого указаны ниже, описанные в файле BOM.txt. В этом файле также можно найти принципиальную схему. Припаяйте все провода согласно схеме, используя провод AWG24 или AWG28.

Качественные литий-полимерные элементы можно приобрести у Hobby King. Вы можете выбрать: сайт для доставки в США, ЕС или Великобритании.

USB-разъем можно найти и на Aliexpress. Искать: Разъем USB типа A.

Инструкция по сборке:

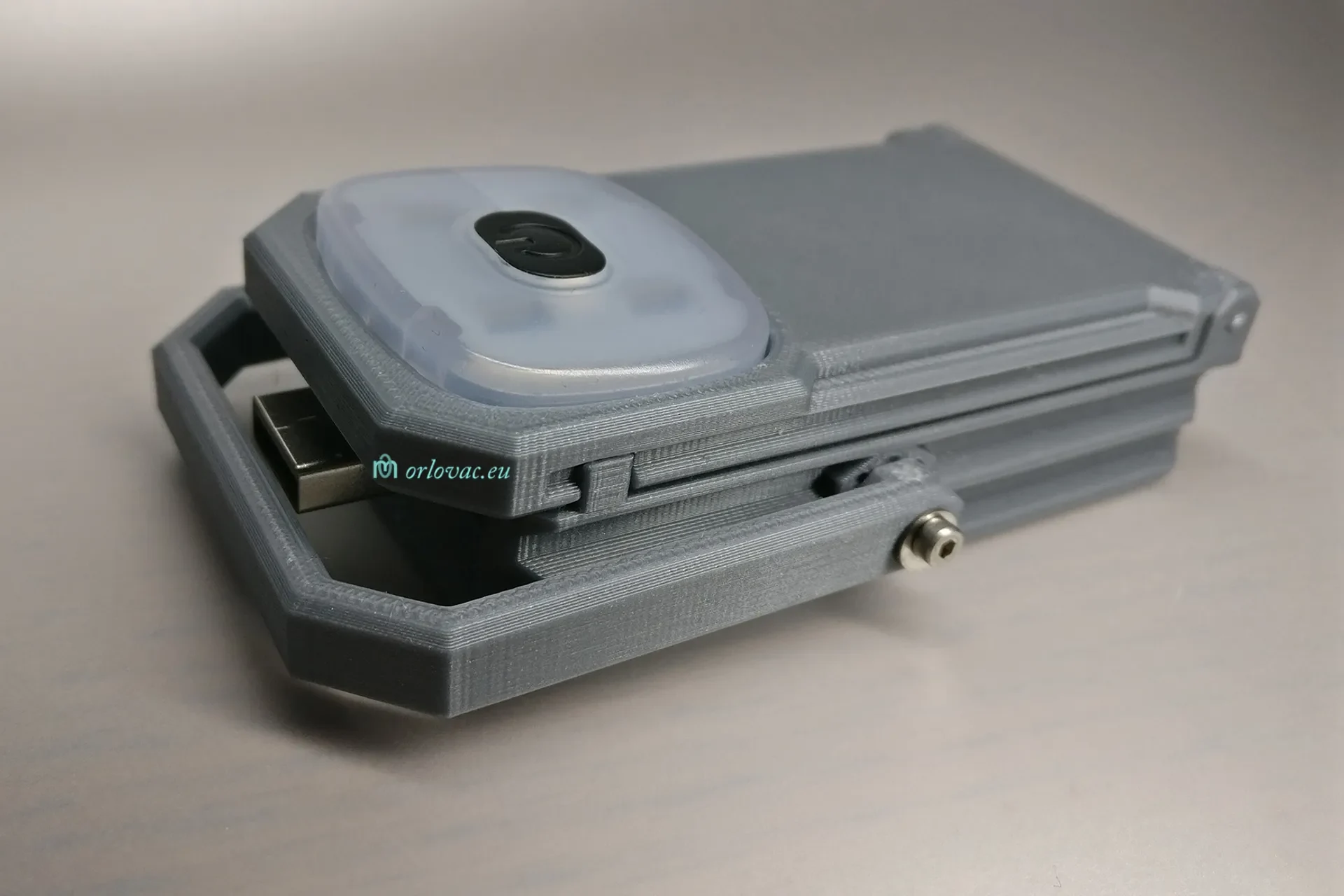

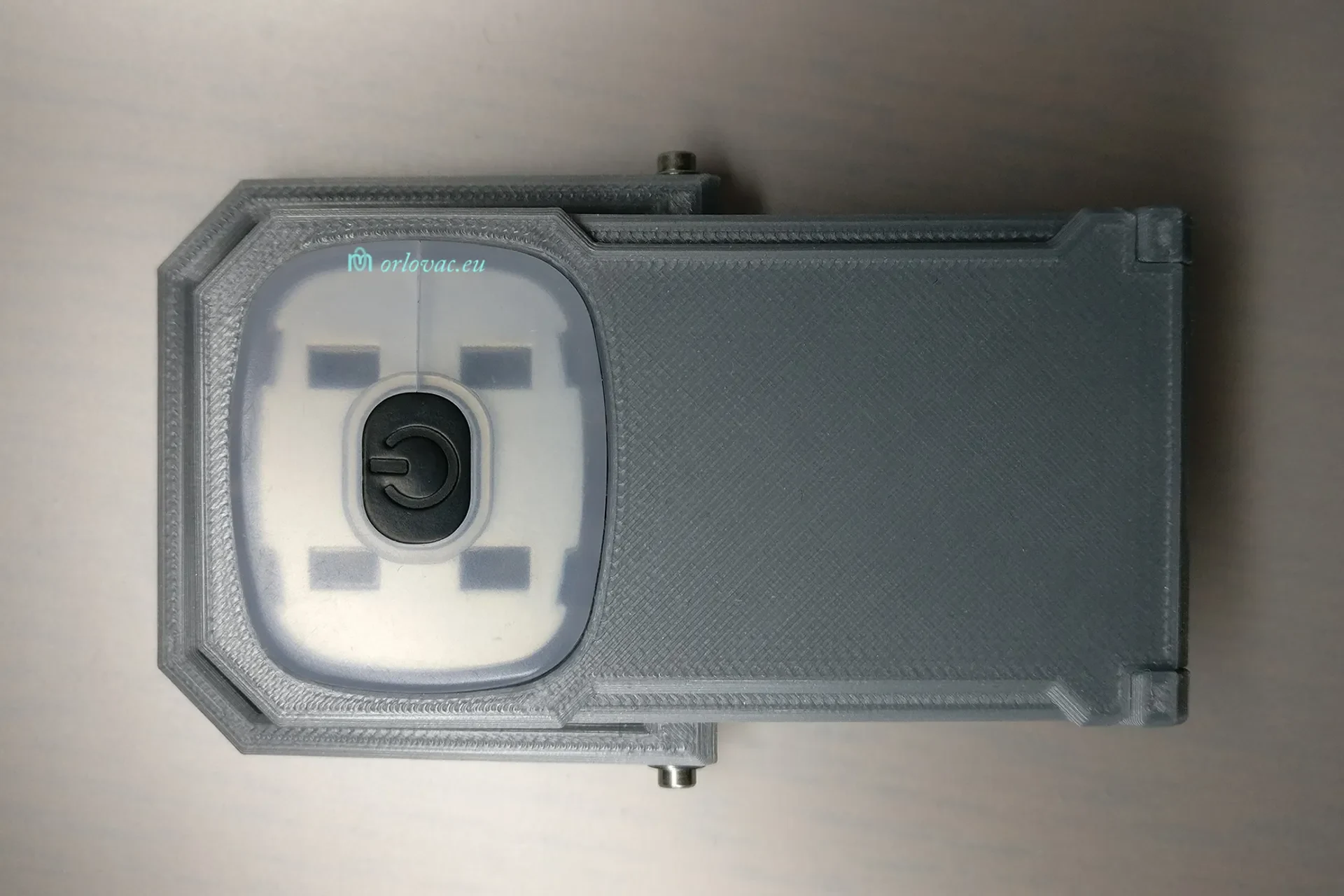

Держатель батареи и держатель светодиода образуют шарнир, куда вставляется кусочек печатной нити длиной 44 мм.
закрепите разъем USB одним или двумя винтами M2,5.

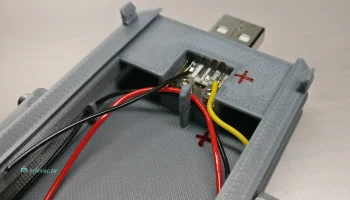

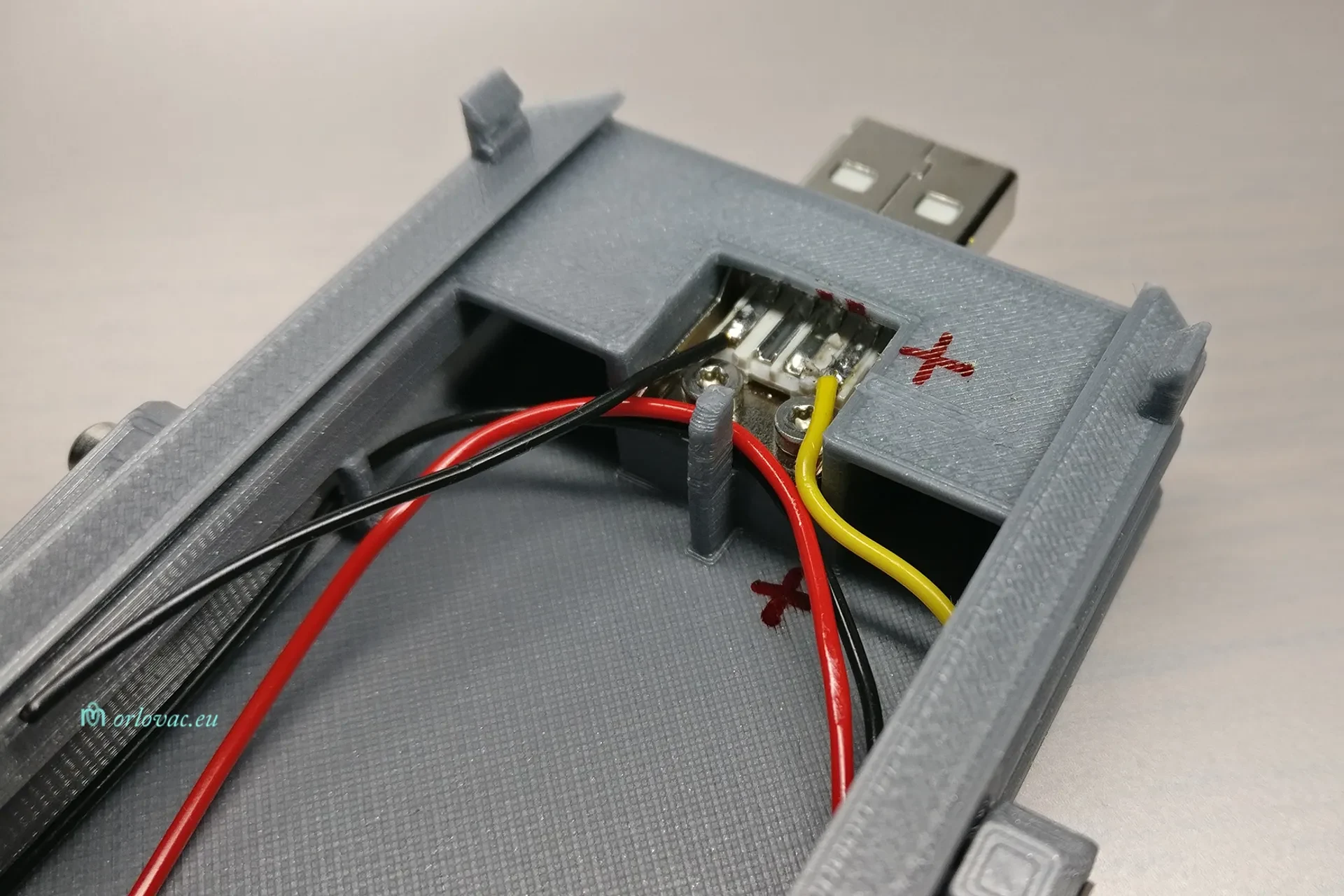

Разместите соединительные провода, как показано на рисунке.
Всегда сначала припаивайте их к светодиодной лампе и собирайте ее.
затем обрежьте провода и припаяйте их к разъему USB и последним к аккумулятору. Принципиальную схему можно найти в файле BOM.txt.

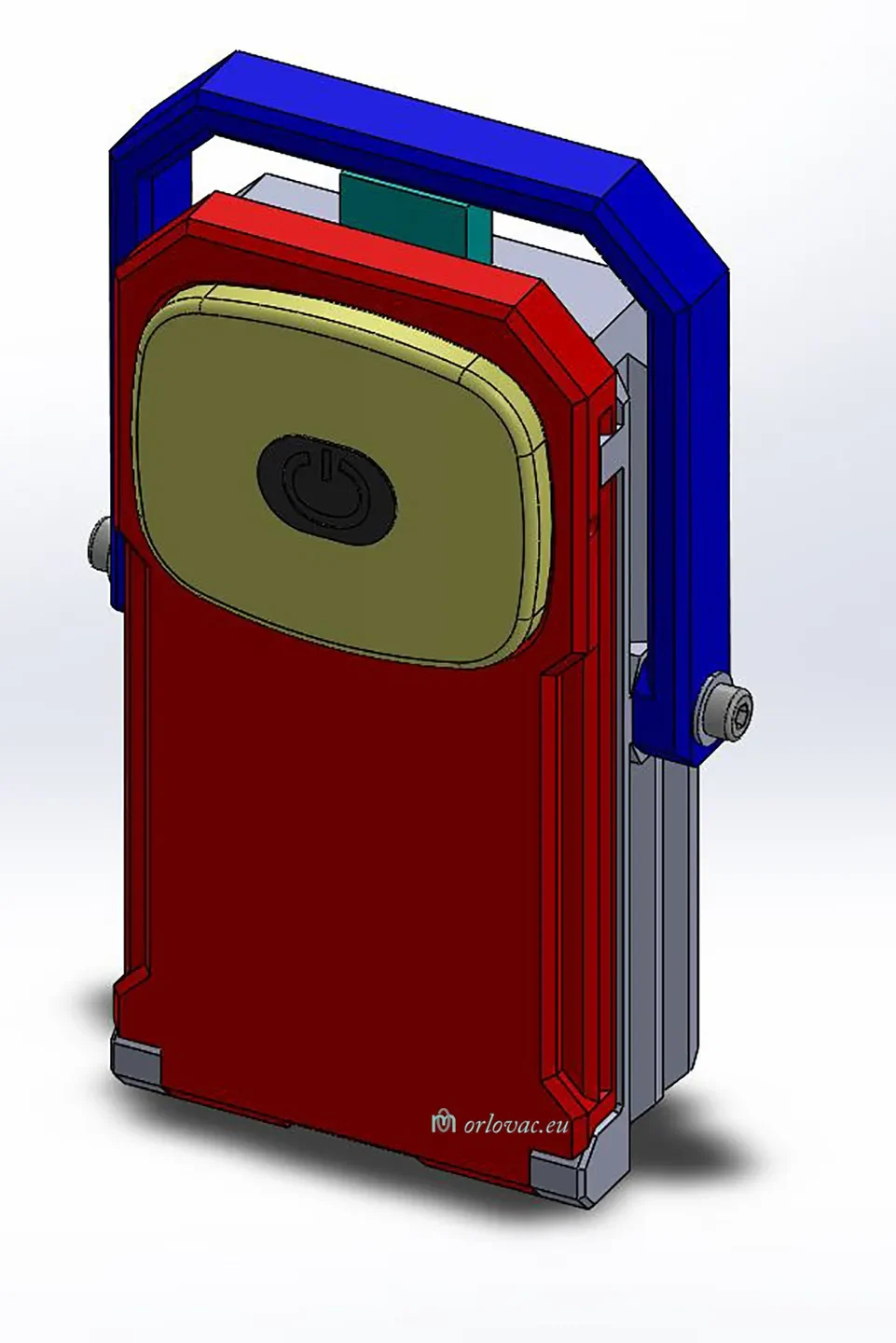

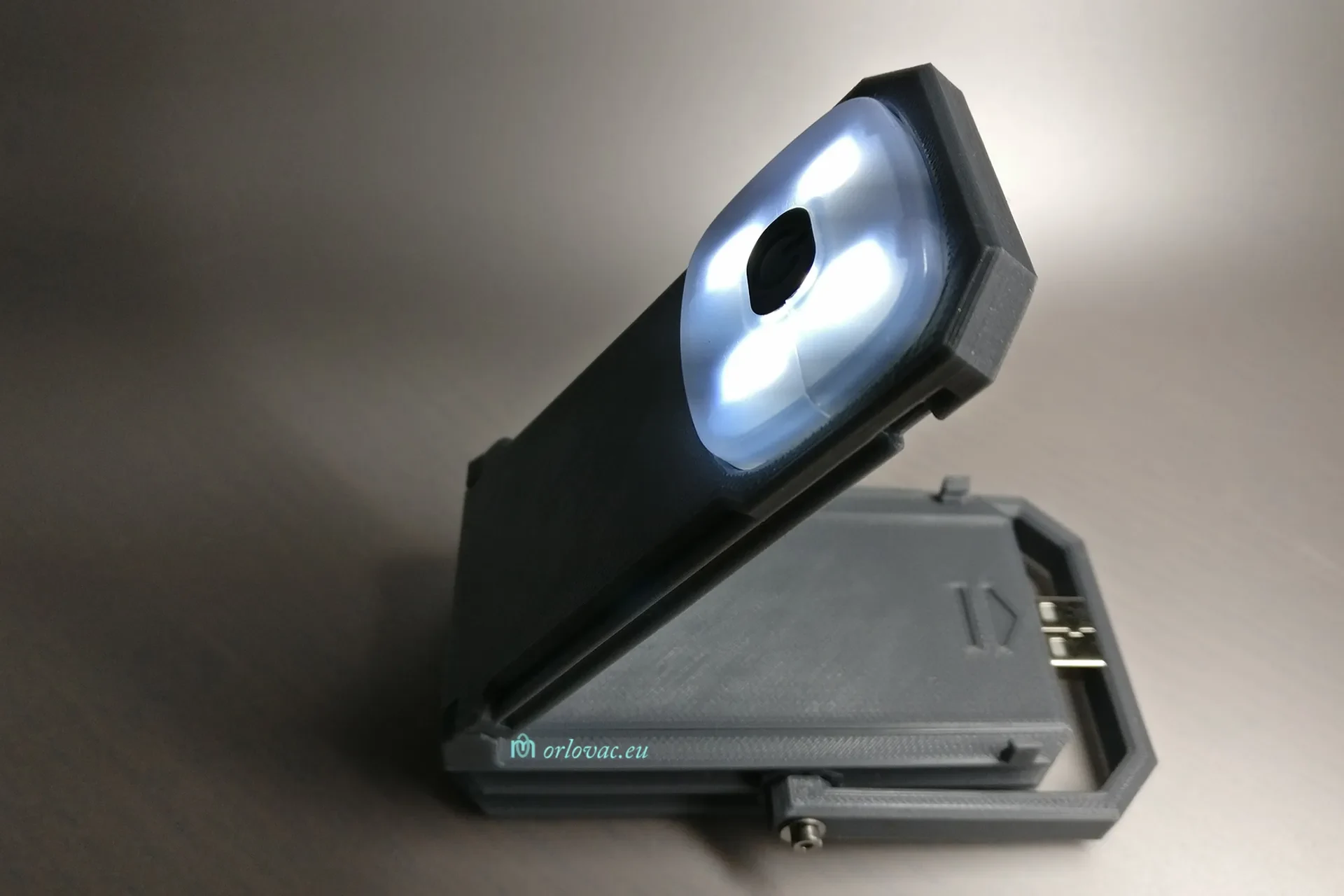

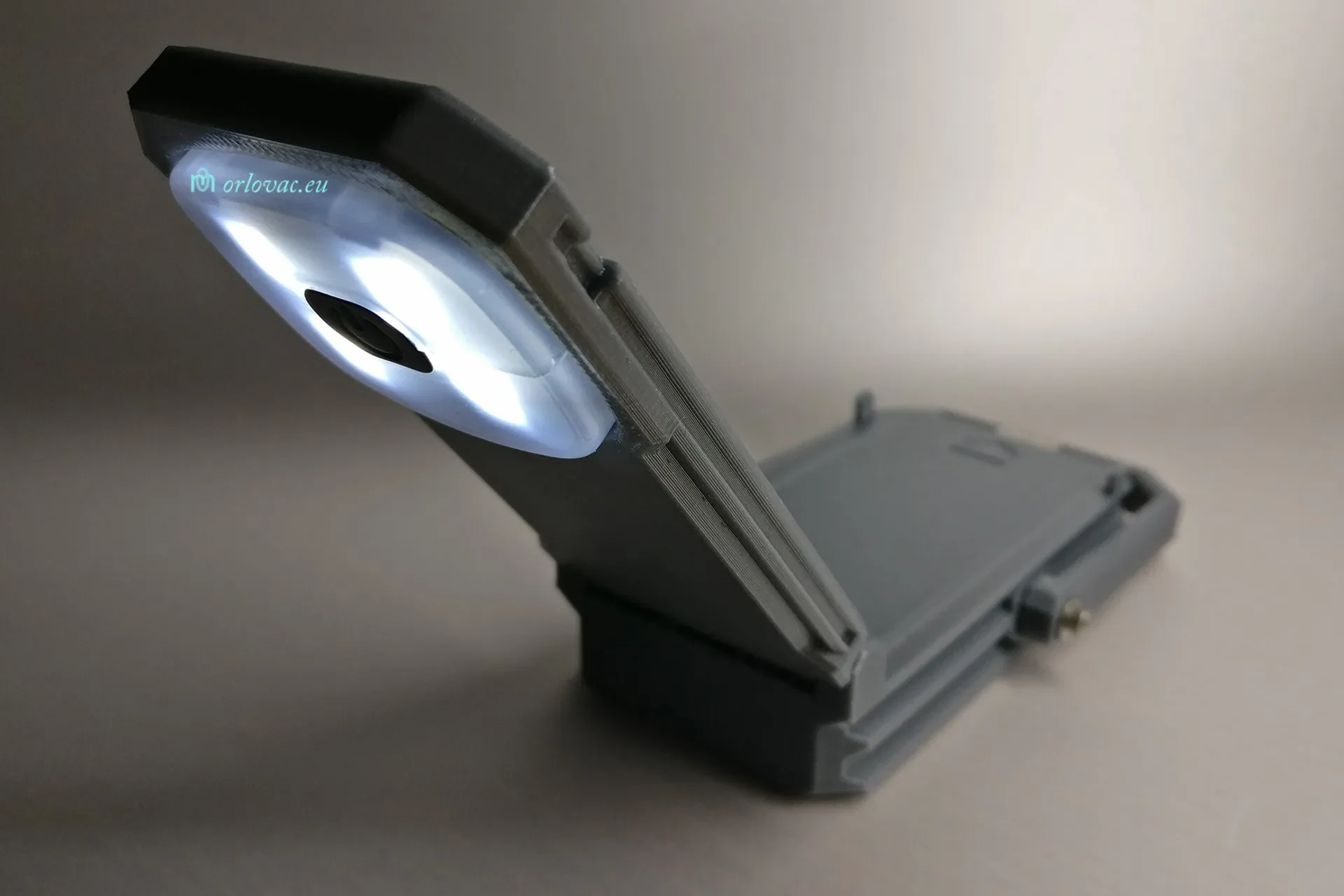

Консоль крепится к держателю батареи с помощью двух винтов М2,5х10 и шайб. Его можно вращать в 8 заранее заданных положениях. Сочетание углового держателя светодиода и кантилевера позволяет направлять свет разными способами.

В фонарик встроен регулятор зарядки. Зарядку можно выполнить, подключив данное устройство непосредственно к USB-разъему либо зарядного устройства блока питания, либо настольного ПК. Подключить это устройство к ноутбуку может быть сложно. У меня постоянно подключен удлинитель USB типа А, который я использую для зарядки.

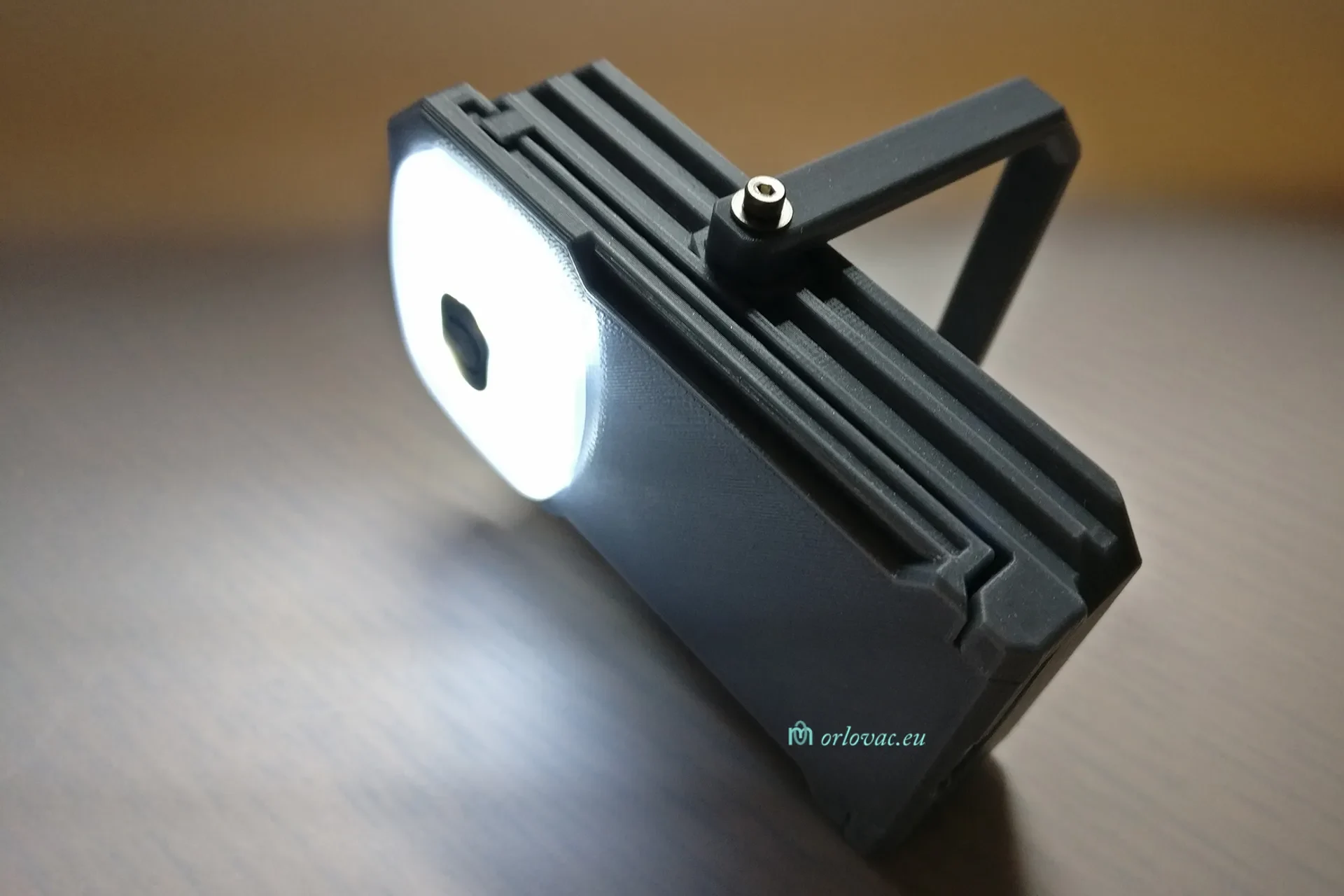

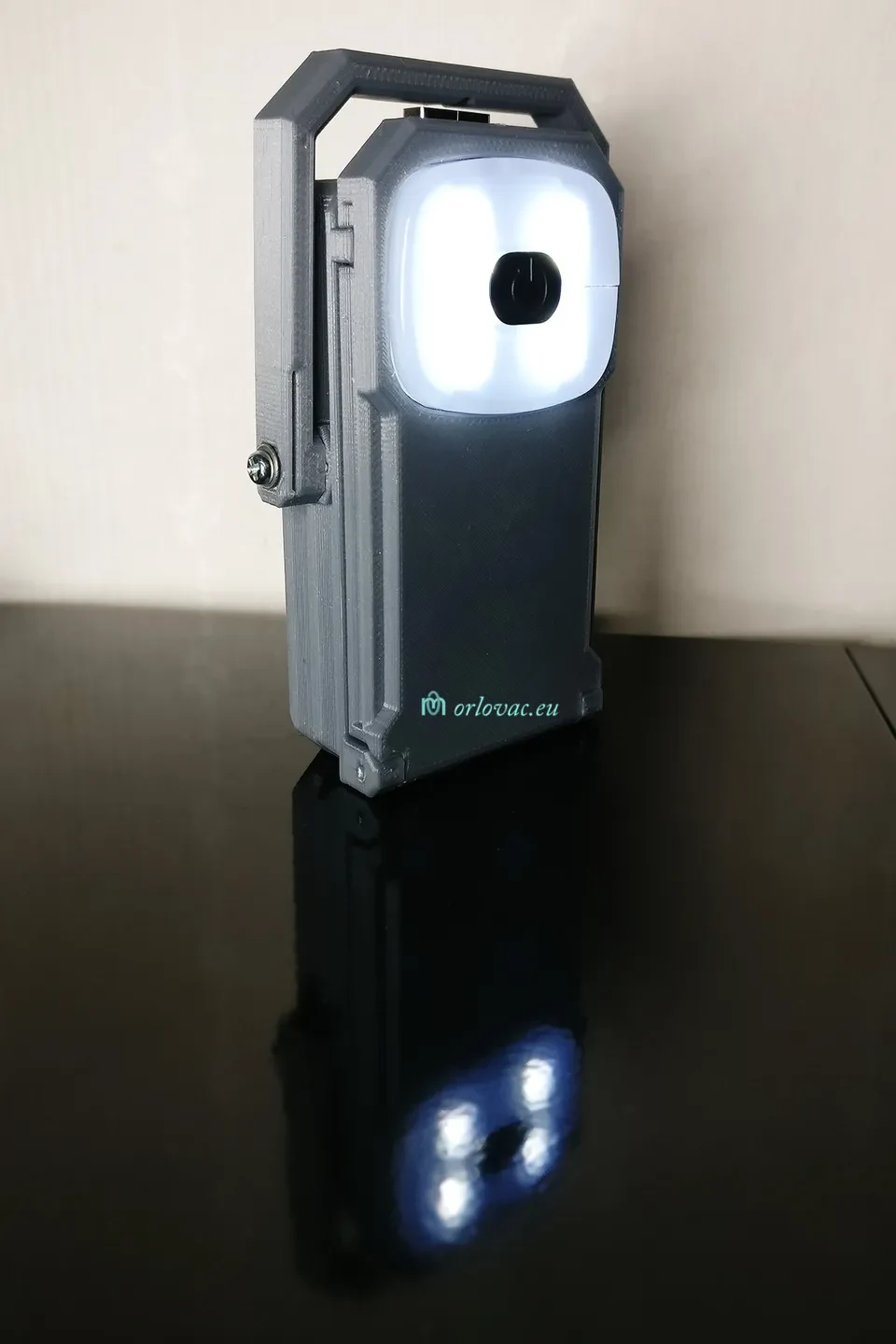

Хочу отметить, что этот фонарь имеет приятный рассеянный, не концентрированный жесткий свет, отлично подходит для освещения близко расположенных, небольших предметов.

Во время печати вспомогательный материал не требуется.
