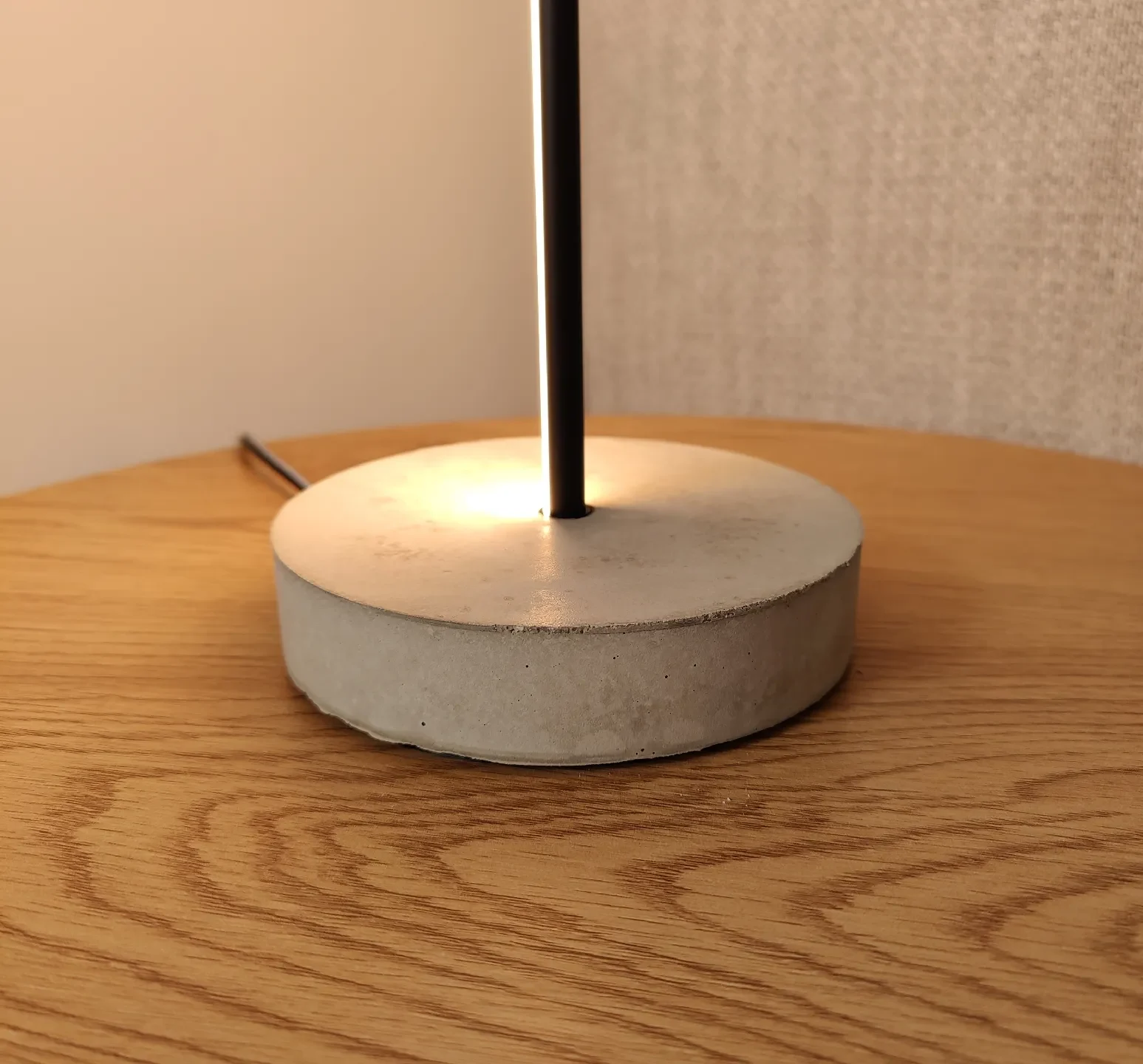

Минималистичный светодиодный настольный светильник из бе...
BOM
3D-печатные детали
Вам необходимо распечатать каждый файл .stl один раз, за исключением form_side v2, который необходимо распечатать дважды. Перед печатью все детали необходимо повернуть. Следующие детали необходимо напечатать с поддержкой:
Connector_bottom_wideплоский
молд_центр
Моя форма напечатана из PLA+ с высотой слоя 0,3 мм.
Винты
Для сборки формы вам понадобится:
9 винтов M3x10
9 гаек М3.
Для сборки светильника дополнительно понадобится:
3 винта M3x6
4 винта M3x10
7 гаек М3.
Алюминиевый профиль и светодиоды
Лампа предназначена для размещения круглого профиля диаметром 10 мм. Длина зависит от вас, однако я не рекомендую брать длину более 150 см из соображений устойчивости.
Алюминиевый профиль + светодиодный рассеиватель, которы�� я использовал, можно найти здесь (длина 1 м): https://www.led-konzept.de/LED-Alu-Profil-PIKO-O-schwarz-100cm-inkl-opaler-Abdeckung
Торцевая крышка для алюминиевого профиля: https://www.led-konzept.de/Endkappe-fuer-LED-Alu-Profil-PIKO-O
Светодиодную ленту можно найти здесь (длина 1 м): https://www.led-konzept.de/LED-Streifen-24V-weiss-96W-m-warmweiss-2700K-5mm-breit-100cm-ohne-Anschluesse.
Вам также понадобятся провода для припаивания к светодиодной ленте и блок питания 24 В для питания светодиодов.
Бетон
Форма занимает объем около 470см^3. Для бетона, который я использовал, это означало 880 г цементного порошка и 160 мл воды. Бетон, который я использую, можно найти здесь: https://www.bauhaus.info/modelliermasse-bastelbeton/ultrament-beton-giessmasse-bastel-beton/p/26502034
Расходные материалы
Лента
Покрытие/укрывной ��атериал
В зависимости от используемого бетона рекомендуемый материал покрытия может отличаться. Я использовал пластиковую упаковочную фольгу, которую зажал между частями формы, и это сработало нормально.
Отливка основы
Соберите форму, соединив соединитель_нижнюю_ширинуплоскую и молд_сторону вместе с помощью 8 винтов M3x10 и гаек. В сборке используются вставные га��ки.

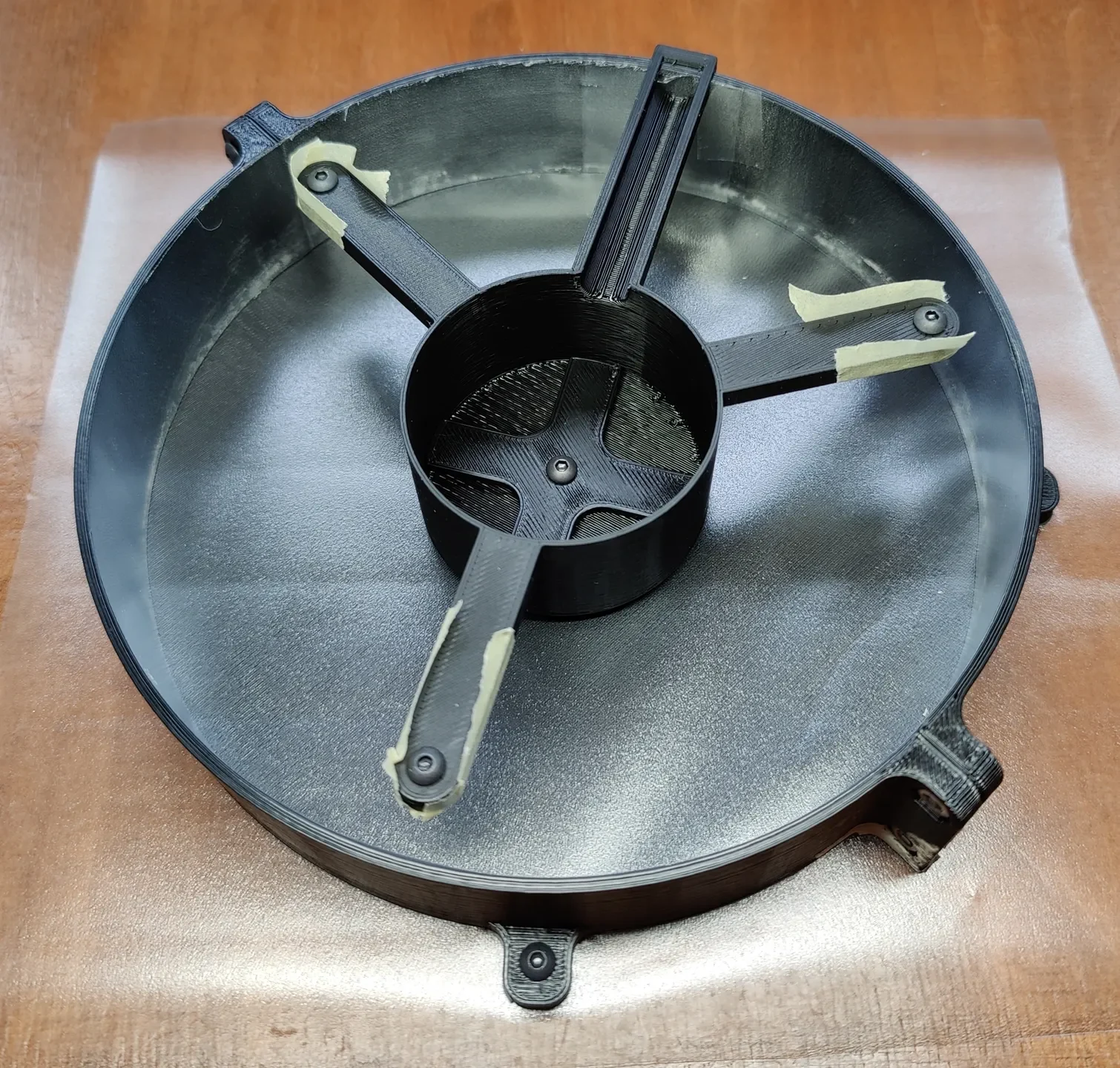

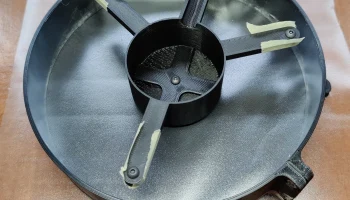

Используйте 3 винта и гайки M3x6, чтобы закрепить гайки на концах трех рычагов form_center. Используйте скотч, чтобы закрыть отверстия этих трех гаек, чтобы избежать утечки бетона (сравните 3-е изображение). Эти гайки позже будут прикреплены к бетонному основанию, и их необходимо вставить перед заливкой!
Прикрепите form_center к центру сборки пресс-формы с помощью form_center_clamp, винта M3x10 и гайки. Обратите внимание, что длинная «рука» цепляется за moll_side. Этот рычаг позже будет использоваться в качестве направляющей для троса (сравните 3-е изображение).
Убедитесь, что ваша форма в сборе плотно привинчена друг к другу и что внутренние поверхности закрыты или покрыты покрытием, за исключением form_center (эта часть должна оставаться внутри окончательной бетонной детали!). Убедитесь, что форма стоит на устойчивой, ровной поверхности и что между формой и поверхностью имеется защитное покрытие (на случай протечки бетона).

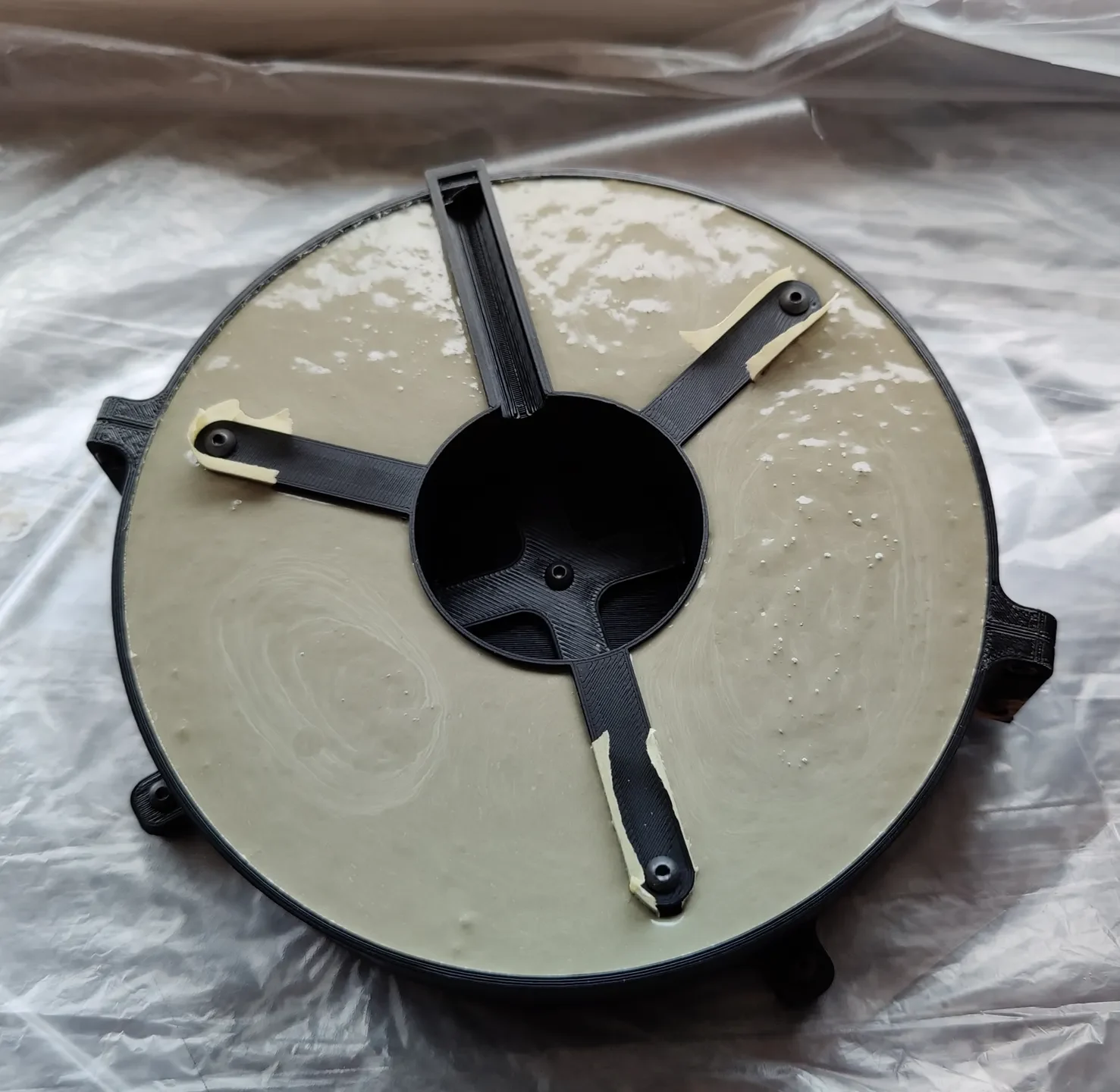

Приготовьте бетонную смесь и медленно залейте ее в форму. Убедитесь, что бетон не попал в центральный отсек или кабельный канал (сравните 4-е изображение).
Сборка светодиодной палочки
Проведите пробную установку светодиодной ленты в профиль, чтобы убедиться, что длина соответствует. Также рекомендуется включить ленту, чтобы проверить наличие дефектных светодиодов.
Выполните тестовую подгонку выдавливания к Connector_bottom_wide Flat.
В задней части канала экструзии имеется прорезь, позволяющая закрепить экструзию винтом М3. Для этого вам нужно просверлить в выемке отверстие диаметром 3 мм. Отметьте место сверления где-нибудь вдоль прорези и просверлите отверстие.
Отрежьте 25 мм светодиодной ленты с одного конца. Этот конец будет находиться в основании (высота которого составляет 30 мм) и, следовательно, не будет виден.
Припаяйте два провода к светодиодной ленте.
Снимите защитную пленку снизу светодиодной ленты и вклейте ее в светодиодный канал. Начните с конца без припаянных к нему кабелей и совместите его с концом выступа без отверстия.
Отрежьте около 20 мм диффузора с одного конца и закрепите дифференциал.
