Значки выключателей света и вентилятора
Значки выключателей света и вентилятора

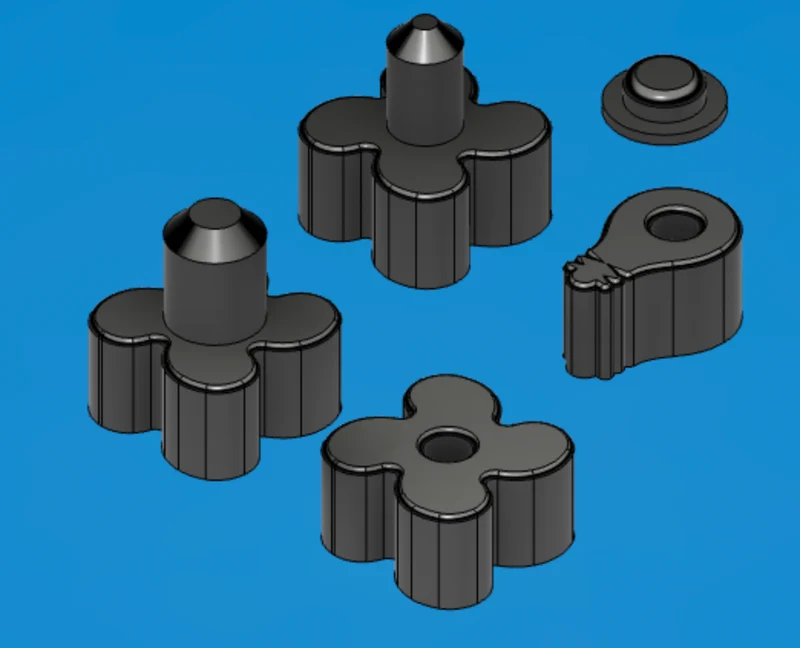

Здесь есть два типа значков, каждый из которых имеет одну и ту же цель: различать элементы управления освещением и элементы управления вентилятором:

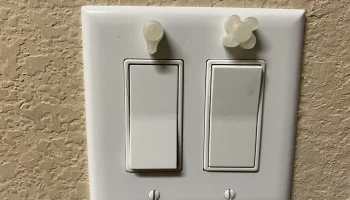

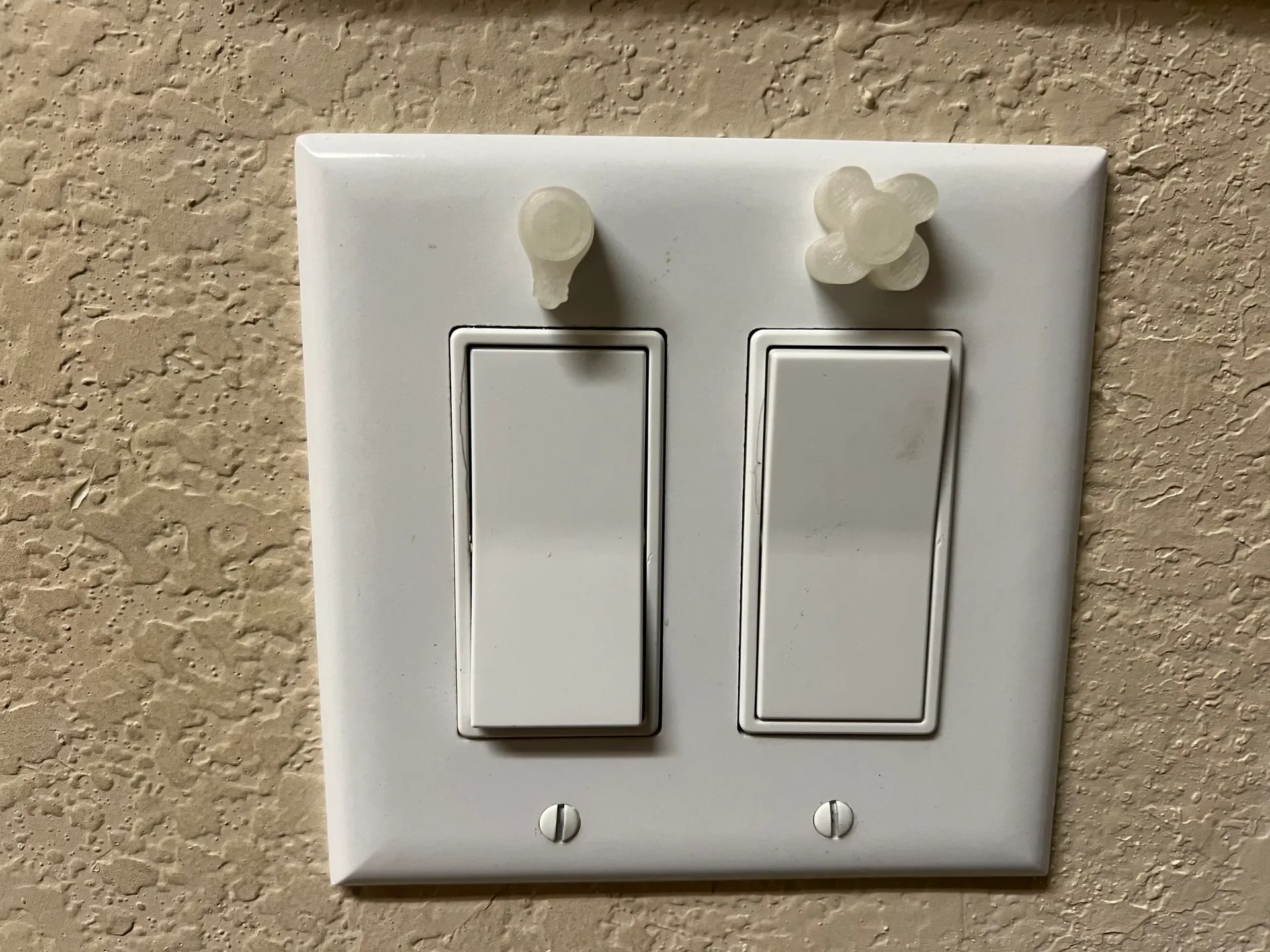

Значки освещения и вентилятора подходят для настенных панелей, для которых используются винты для настенных панелей 6-32.
Значки вентиляторов для тяговых цепей потолочных вентиляторов
В комплект входит колпачок, который должен плотно прилегать к вентилятору или световым значкам. В конструкции есть несколько ключевых предположений:
Настенные пластины подходят для винтов от 6 до 32.
Тяговые цепи потолочных вентиляторов имеют цилиндрические вырезы.
Ключевые параметры
Вот основные размеры, которые помогут при любых соображениях по масштабированию:
Диаметр отверстия, подходящего под головку винта, составляет 6,75 мм.
Диаметр отверстия, подходящего для резьбы винта, составляет 4,00 мм.
Значок вентилятора простирается максимум на 19,218 мм.
Световой значок простирается максимум на 16,966 мм.
Диаметр разъема тяговой цепи внутреннего вентилятора составляет 6,15 мм.
Диаметр разъема тяговой цепи вентилятора наружного блока составляет 8,27 мм.
Требуются непечатные материалы
Для значков в отверстия для винтов подходят 6-32 винта для настенной панели, например https://www.amazon.com/gp/product/B08T64GL5J. Расстояние между местом, где головка винта касается значка, и нижней частью блокировщика составляет 3,659 мм, поэтому, если ваши настенные панели снабжены очень короткими винтами, как некоторые из моих, вам могут понадобиться более длинные. У меня были хорошие результаты с длинными винтами ¾ дюйма по ссылке выше, и они соответствовали цвету оригинальных винтов.
Для значков цепочек я использовал суперклеевой гель Gorilla, чтобы приклеить значок к цепочке.
Советы по печати
Для печати я использовал прес��т Quality PrusaSlicer толщиной 0,15 мм. Я думаю, что большая высота слоя подойдет, но я рекомендую придерживаться более медленной настройки скорости, например качества, потому что для некоторых частей в каждом слое есть мелкие детали.

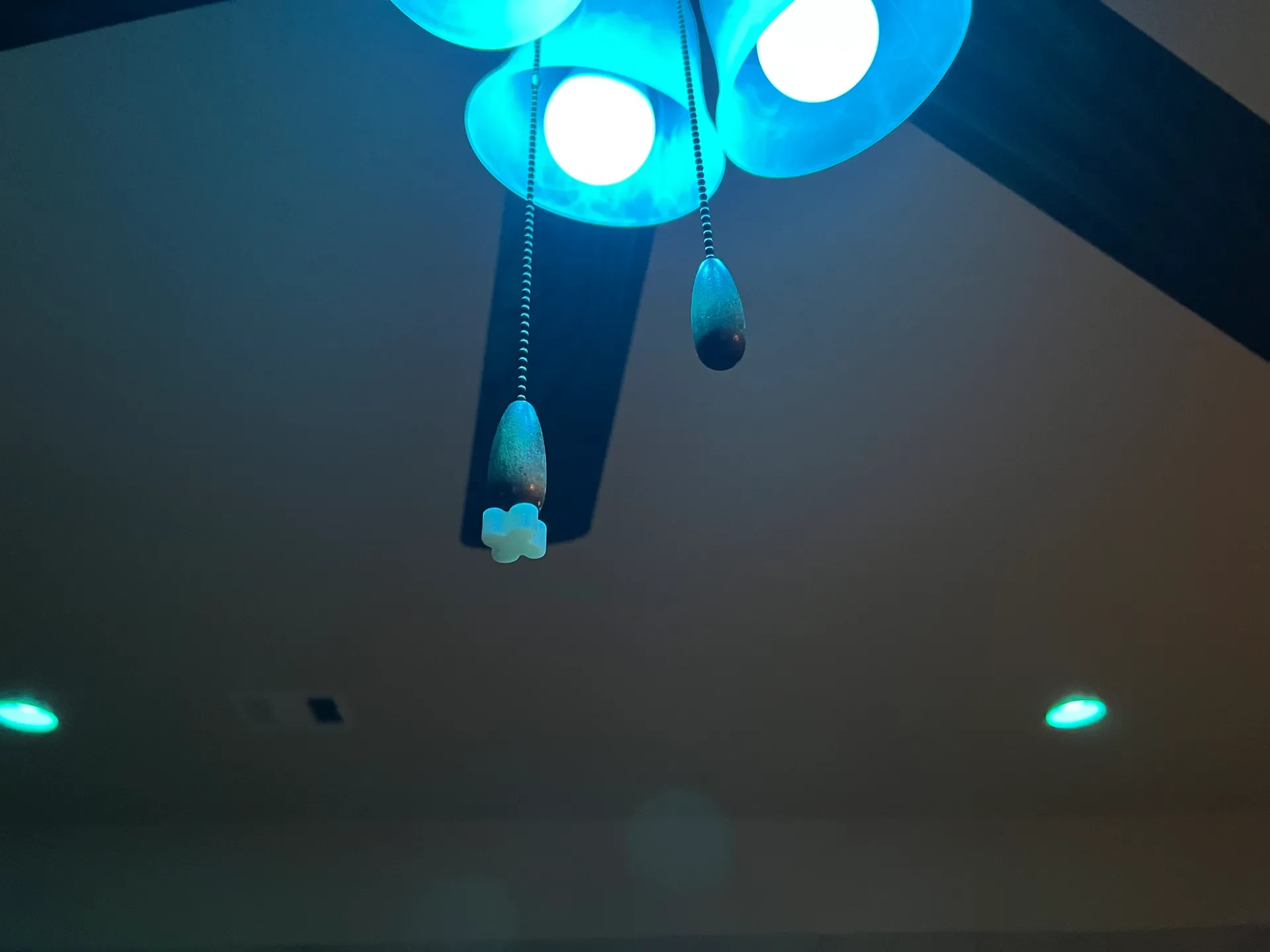

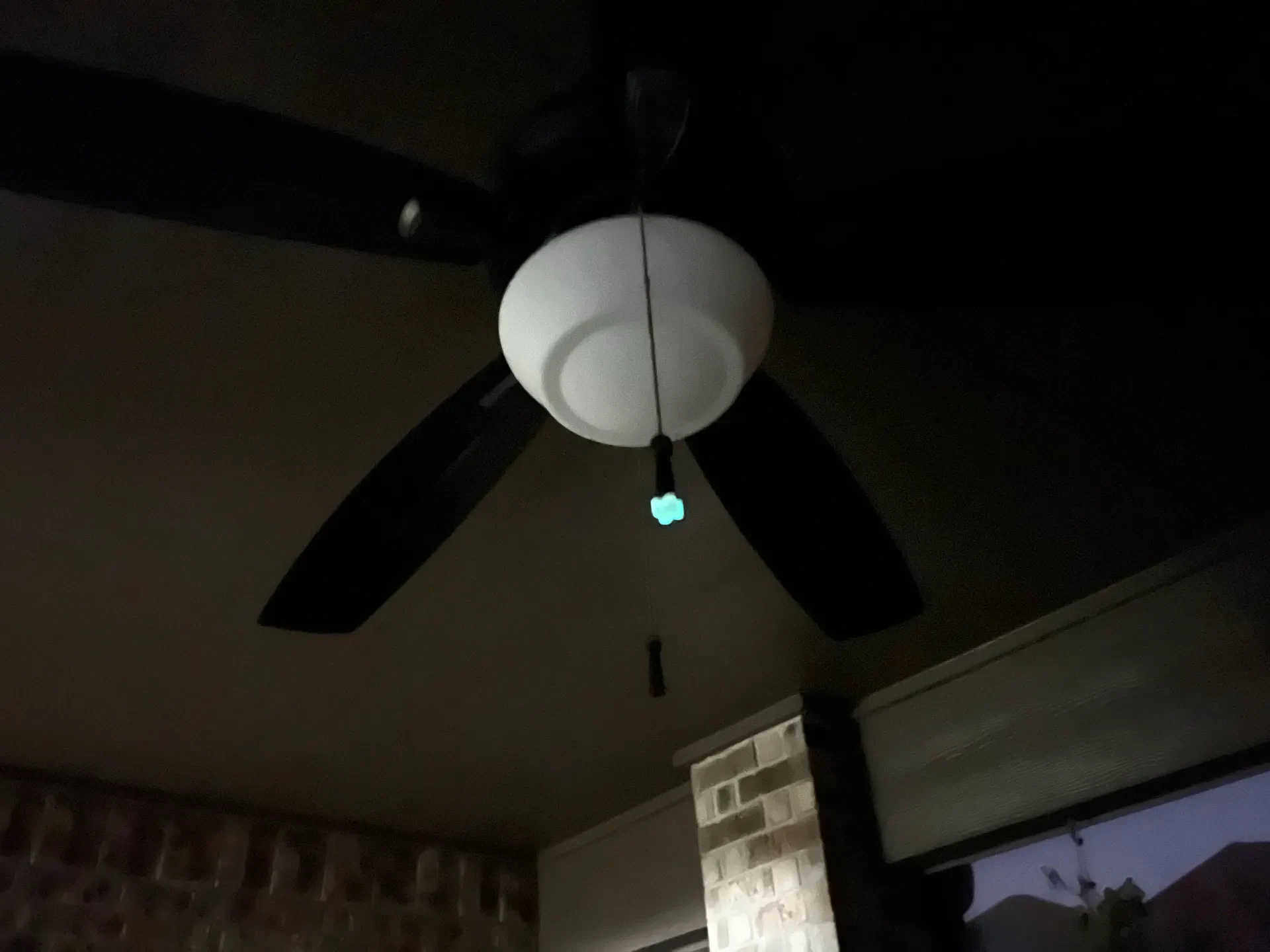

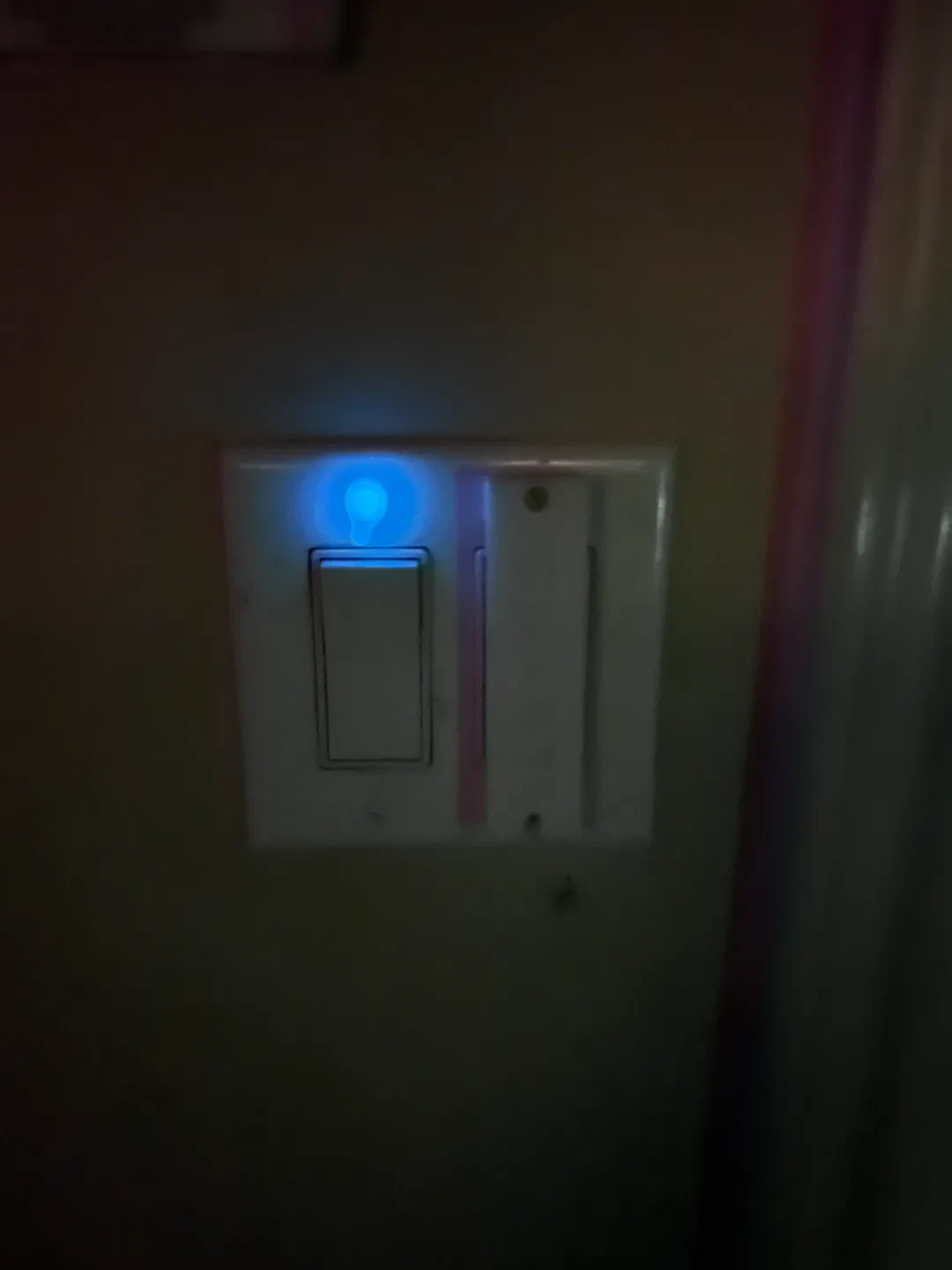

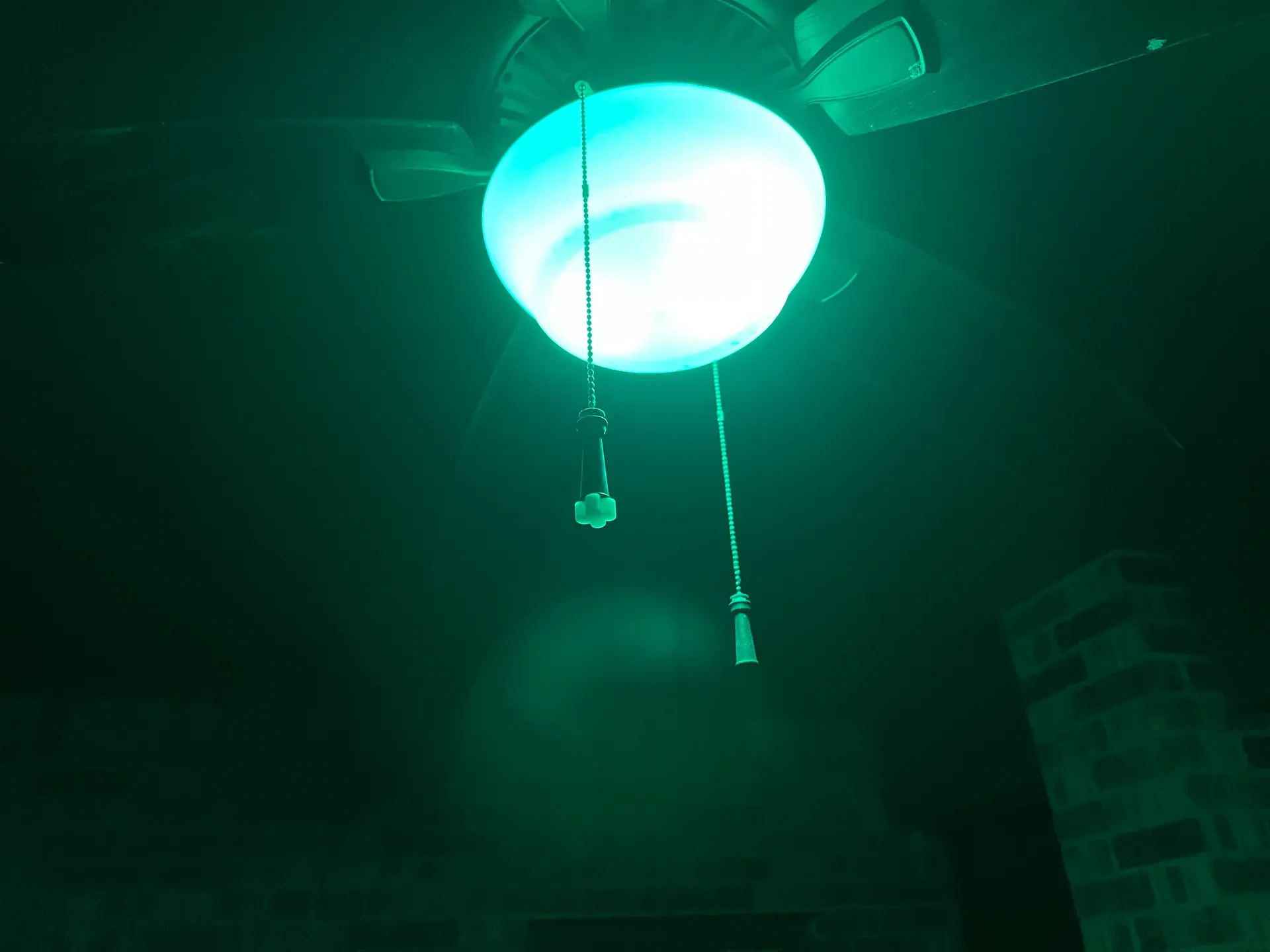

Я предлагаю для этих деталей использовать нить, светящуюся в темноте (хотя имейте в виду, что эти нити имеют тенденцию быстрее изнашивать сопла, поскольку они содержат абразивные материалы, которые придают им свойство светиться в темноте), потому что это может помочь найти выключатели света в темноте. На фотографиях есть несколько светящихся значков, которые я напечатал светящимся в темноте PLA Amolen.
Атрибуция
Иконки света и вентилятора были основаны на следующем дизайне:
Фанаты: https://www.svgrepo.com/svg/29466/ventilating-fan
Фары: https://www.svgrepo.com/svg/4148/light-bulb
