Домашний светильник - Tardis

Обновление: новая версия крышки tardis почти закончена (минимум 4 периметра, симметрично, подготовлена к печати по частям. Ориентировочная дата: конец апреля

Модульный настенный светильник с возможностью добавления индивидуально оформленных чехлов.

Свет состоит из 5 модулей:

1.) Лампочка-цоколь — см. список покуп��к.

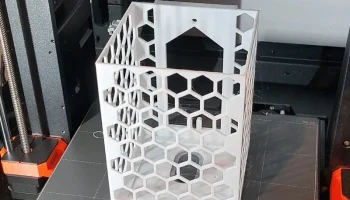

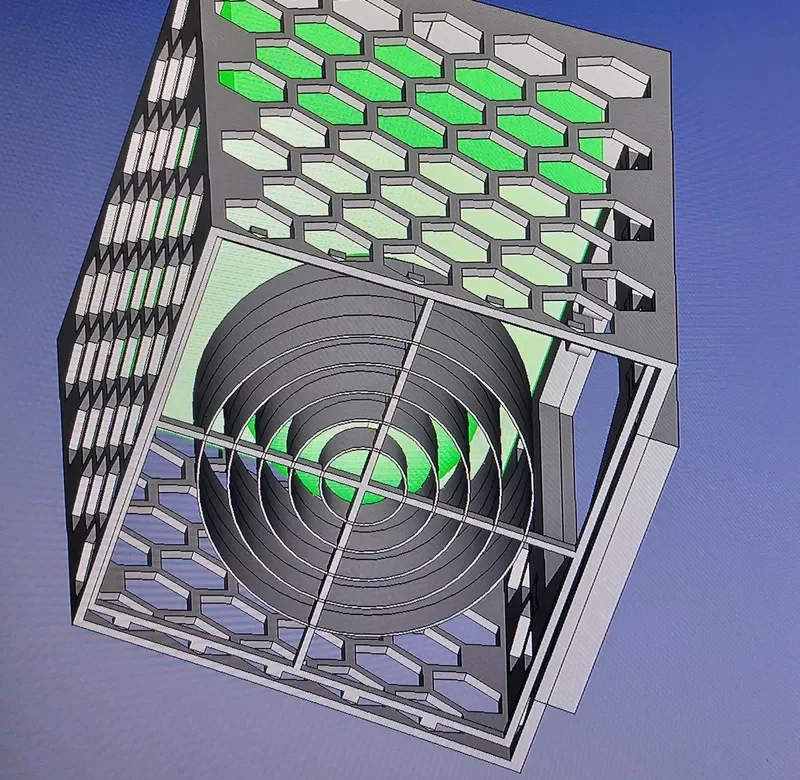

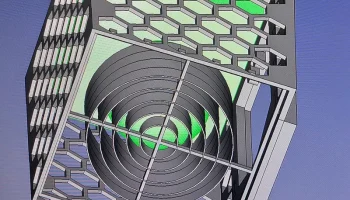

2.) Сердцевина: это шестигранная сетка, которая крепится к стене, удерживает основание лампы, абажур и крышку.

3.) Адаптер, определяющий настенное крепление ядра. Ядро и адаптер необходимо объединить в один печатный модуль (блендер, CAD или слайсер). Любой адаптер, изготовленный на заказ, должен иметь те же размеры, что и оригинал, чтобы крышка могла поместиться на сердечник.

Сердечник и адаптер → См. исходную модель (https://www.printables.com/model/1111443).

4.) индивидуальная обложка

5.) Тень, позволяющая индивидуально затенять свет.

Помимо запчастей для принтера необходимы:

Основание лампы: https://amzn.to/3PLhC2f или другие — проверьте расстояние между отверстиями.

Разъемы проводов: https://amzn.to/4aFHTHz, https://amzn.to/3TWM10b или другие.

2 винта M5 для соединения адаптера со стеной (уточните у вашей конкретной стены ;-)

2 винта М3 и гайки для крепления цоколя лампы к сердечнику.

Известные проблемы:

Верхняя и нижняя часть Tardis-Cover не идеально сочетаются друг с другом. Работаем над версией 2 с:

Более толстые стенки для экранирования большего количества света, проходящего через синюю нить накала.

Адаптированные размеры, позволяющие лучше печатать из двух частей и соединять их вместе.

Плоский адаптер, фиксированный на стене, требует цифровой резки основания ТАРДИС со стороны стены. Имейте это в виду, используя, например. пользовательские обложки

Отказ от ответственности:

Убедитесь, что вы устанавливаете светильник в соответствии с местными нормами относительно электричества и водонепроницаемости. Если вы не уверены, проконсультируйтесь с местным электриком.

Помощь по печати/установке:

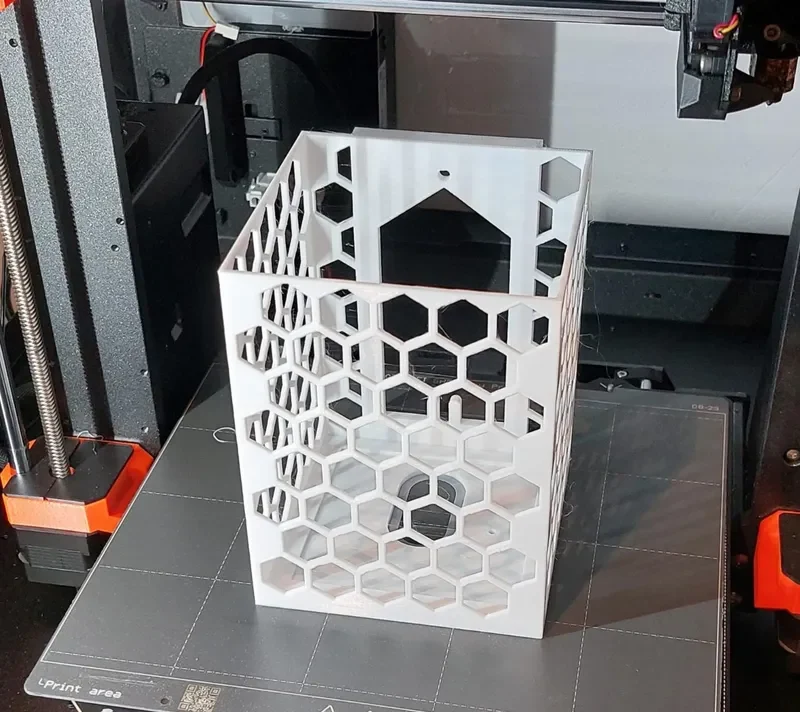

Клетка имеет размеры: 115мм х 115мм х 150мм. Адаптер выходит за пределы этих размеров.

Внутренние размеры крышки 118х118 мм.

Выберите адаптер или создайте свой собственный и объедините его с клеткой.

Подсоедините два провода длиной 10 см и добавьте разъемы для проводов.

Установите лампочку в клетку.

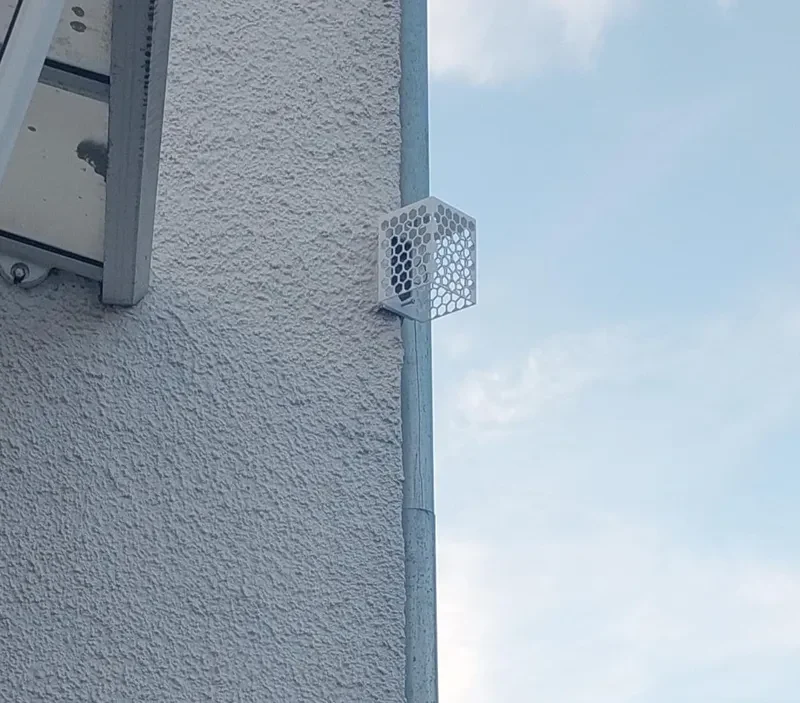

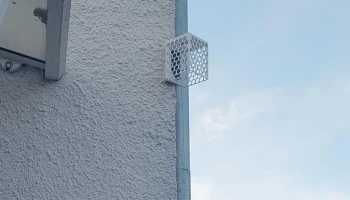

Прикрутите клетку к стене, подсоедините провода соответствующим образом — убедитесь, что питание отключено (предохранитель или выключатели).

Наденьте крышку на клетку.

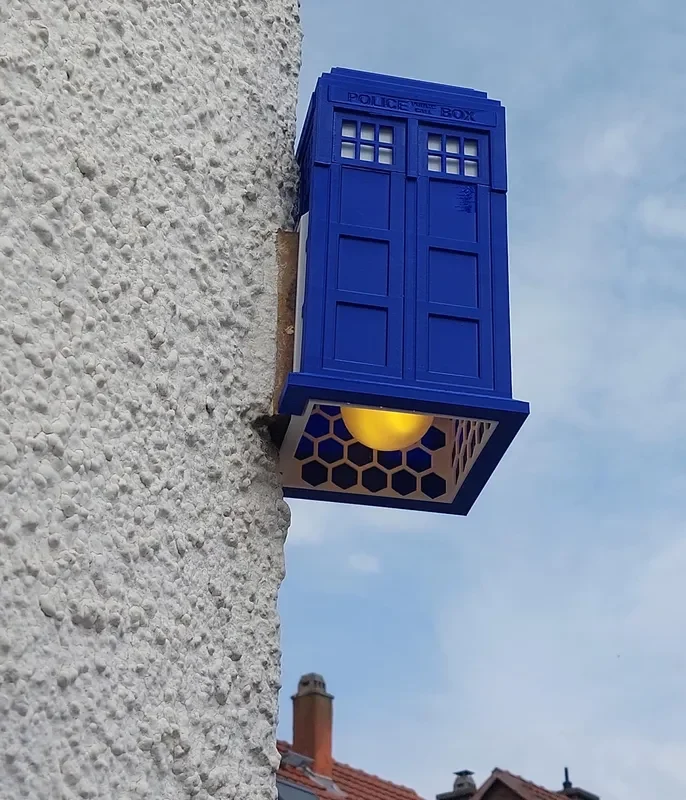

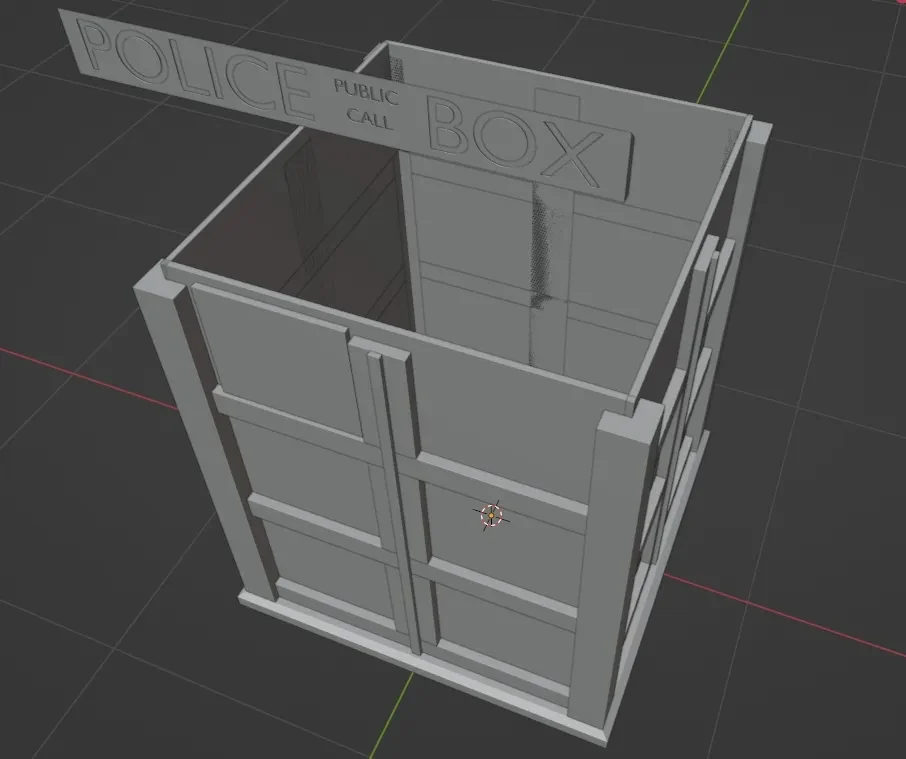

ТАРДИС: Обложка (v1)

Распечатайте обе обложки (верхнюю и нижнюю), склейте их и вставьте в нее оконный модуль.
