Корпус фонаря для разбитого садового светильника

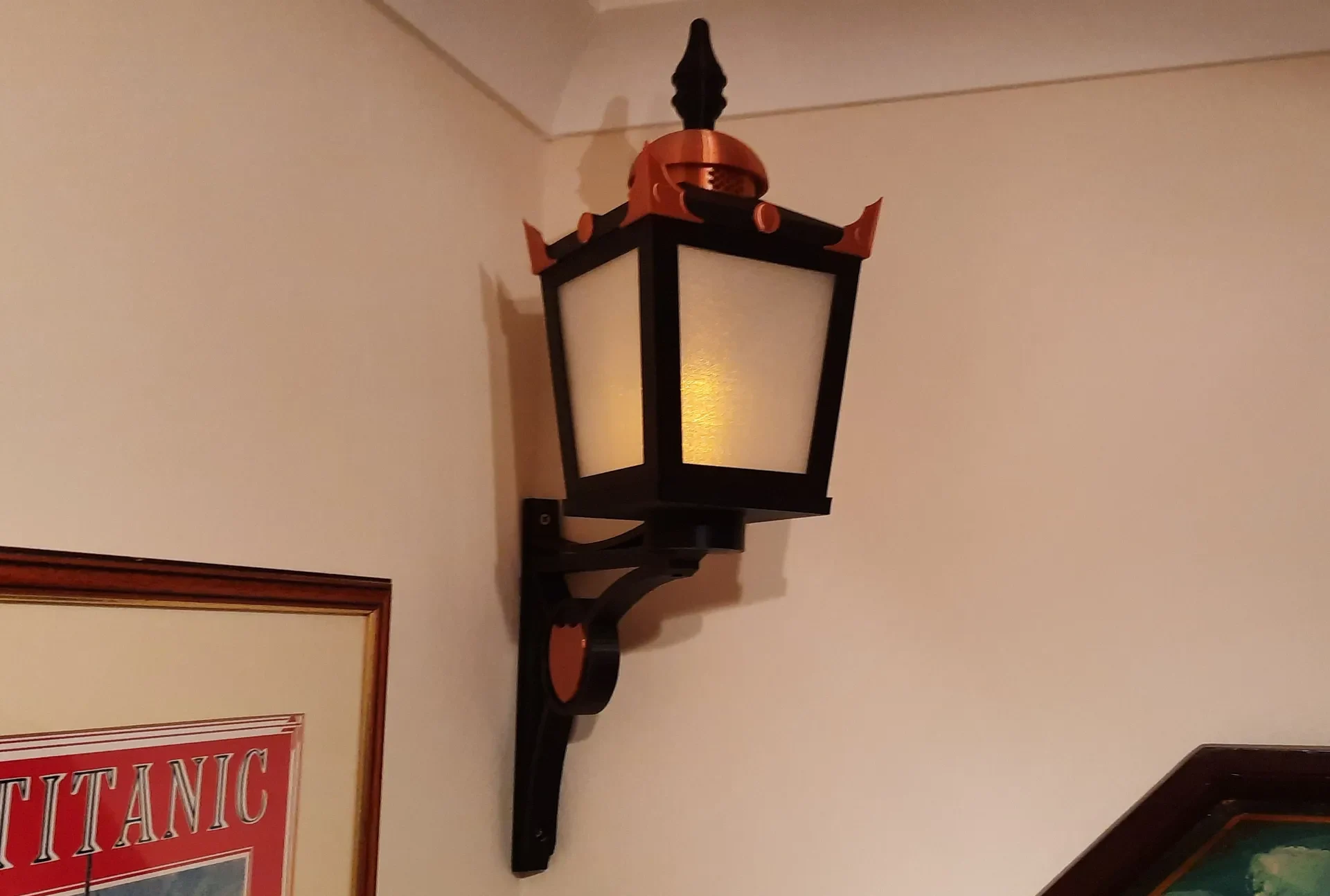

Теперь появилась платформа для настенного монтажа, которая усиливает античный эффект этой лампы. Его можно увидеть здесь: https://www.printables.com/model/695280-antique-style-bracket-for-my-decorative-lantern-de.
Более трех лет назад я смотрел видео BigClive (см. мой PS ниже), где он срывает солнечный садовый светильник с эффектом пламени «Пылающий факел Ареццо». Мне очень понравился дизайн лампы, а эффект пламени в то время был чем-то вроде новинки. Итак, я нашел интернет-продавца и купил его.

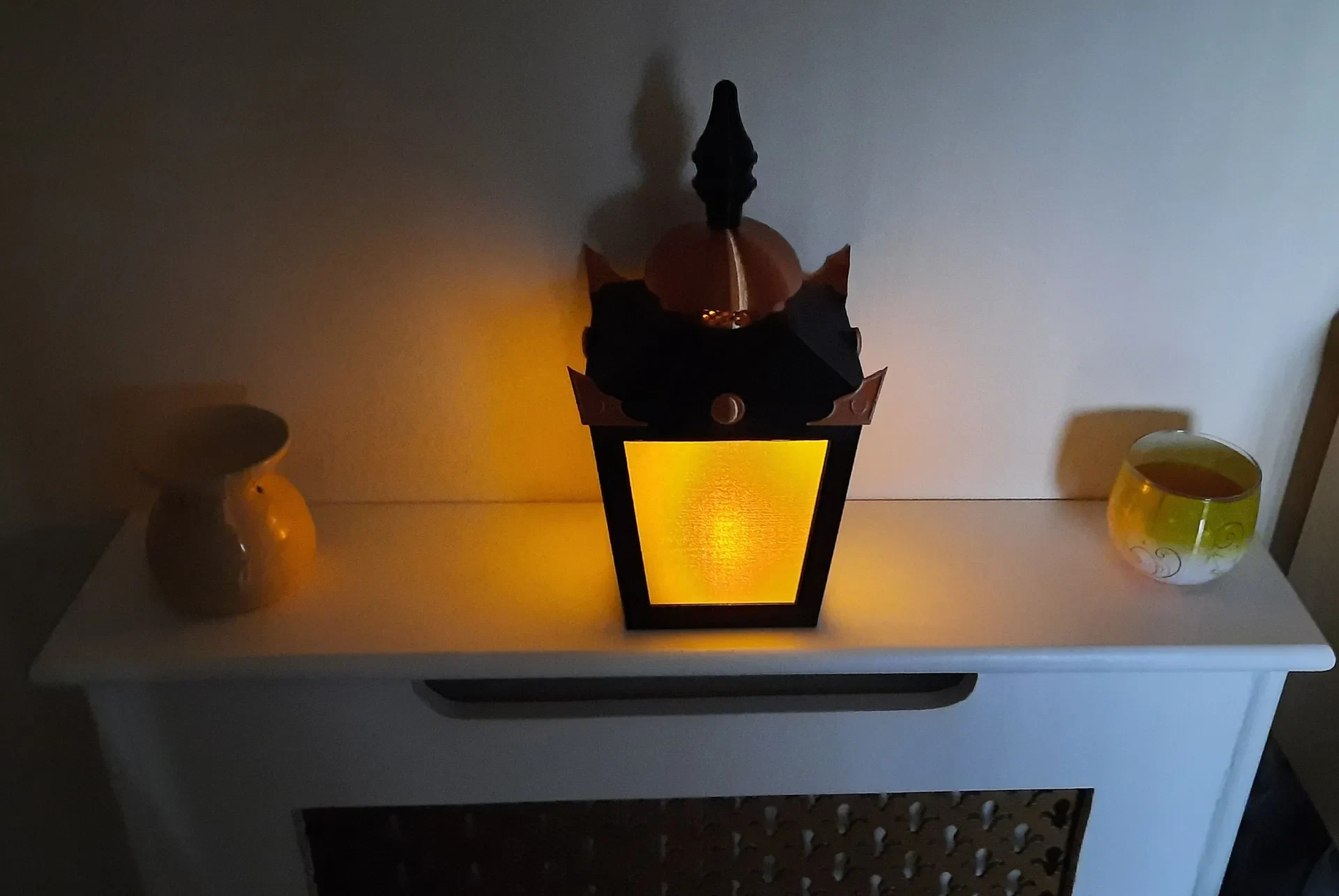

После нескольких лет безупречной круглосуточной работы лампу опрокинули и на нее наступили. Корпус был испорчен, а солнечный элемент сдох. Однако печатная плата все еще была в порядке; Итак, приближаясь Рождество, я решил превратить его в украшение для дома, сделав новый футляр.

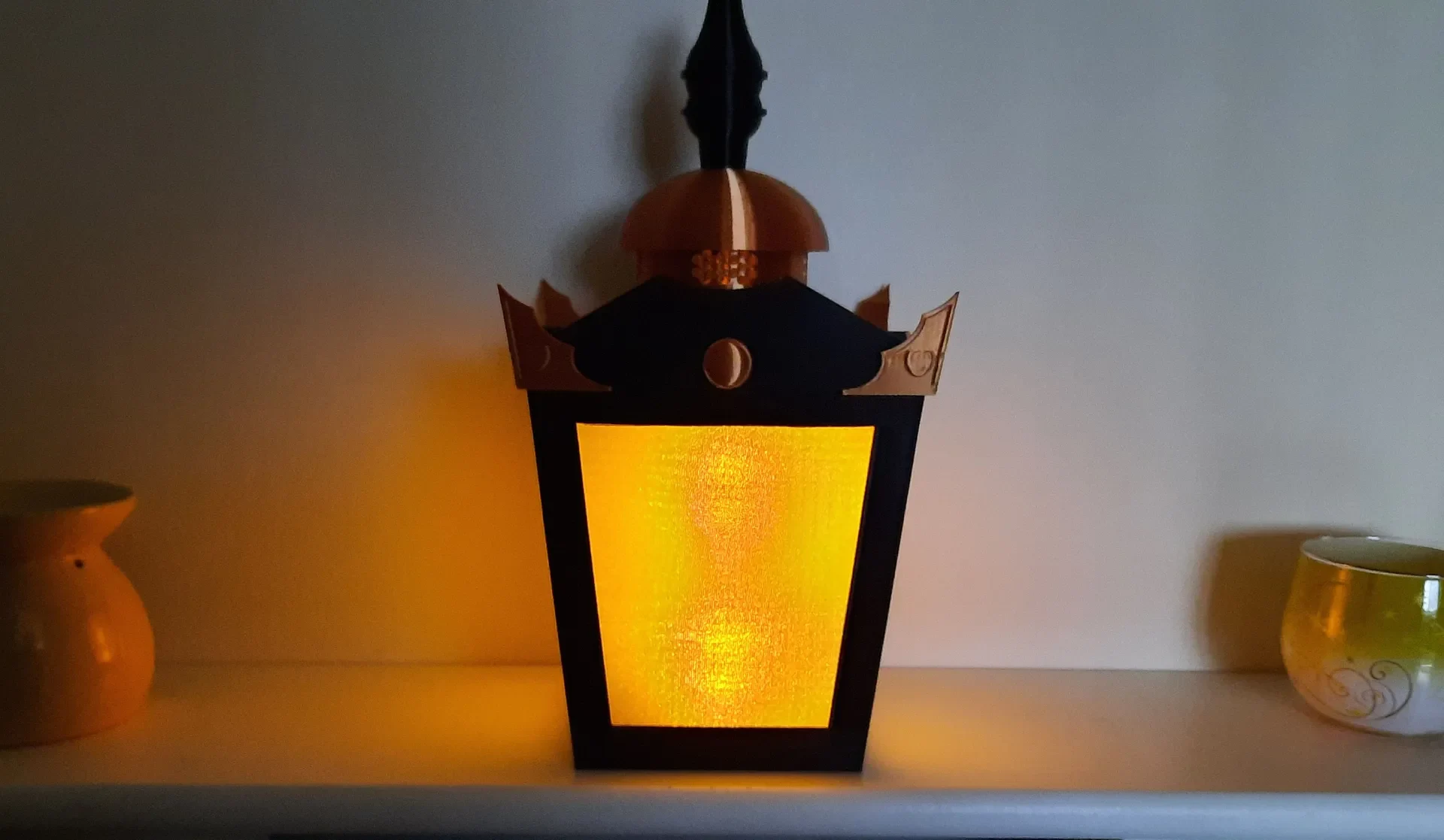

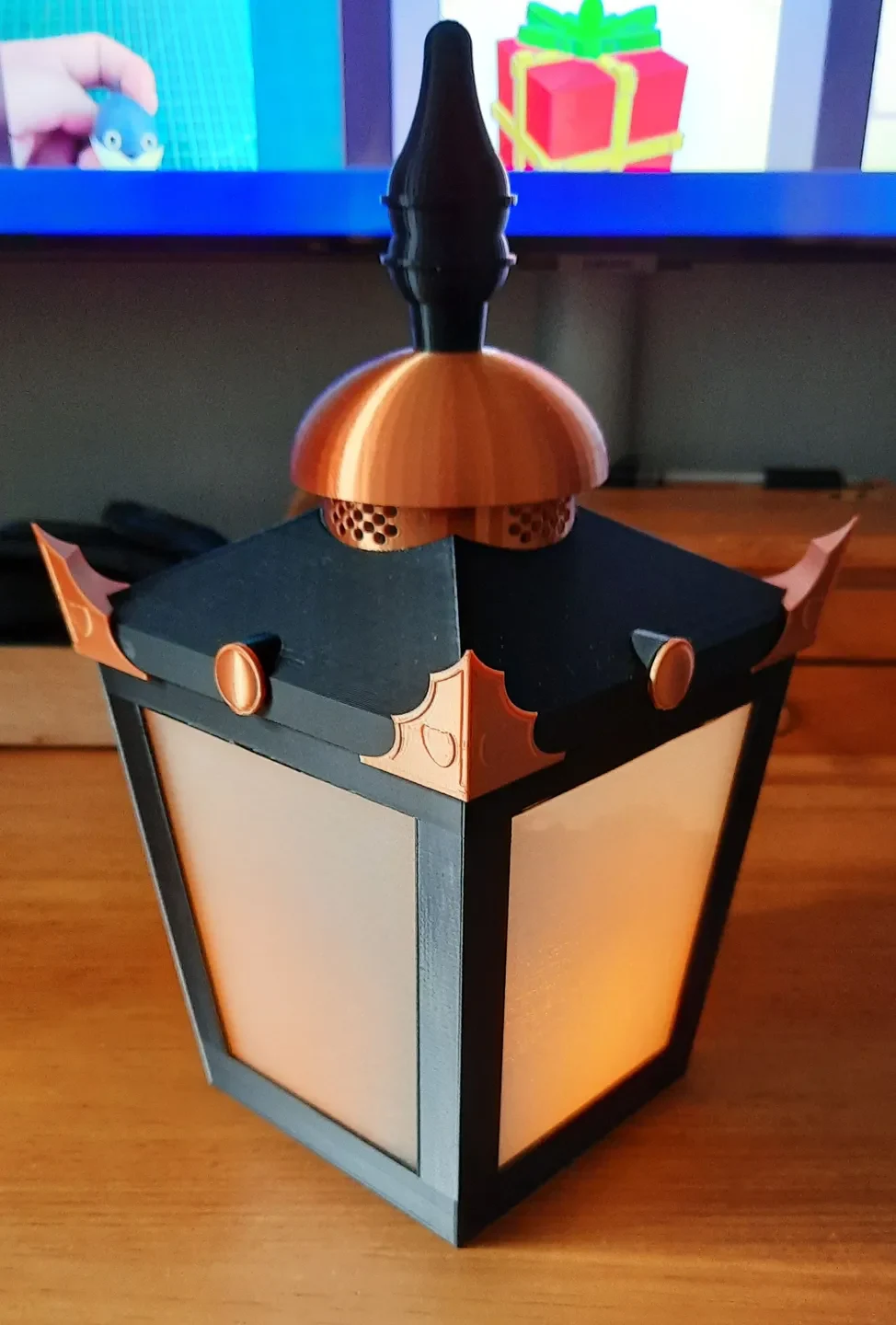

Я взял за основу старинный каретный фонарь, который у меня когда-то был. Основная форма была достаточно простой. Но мне хотелось повторить все декоративные особенности оригинала. Это означало фальшивый дымоход и купол с показным навершием на самом верху. Да, и несколько необычных угловых планок и кнопок дополняющего цвета. Должен иметь их!

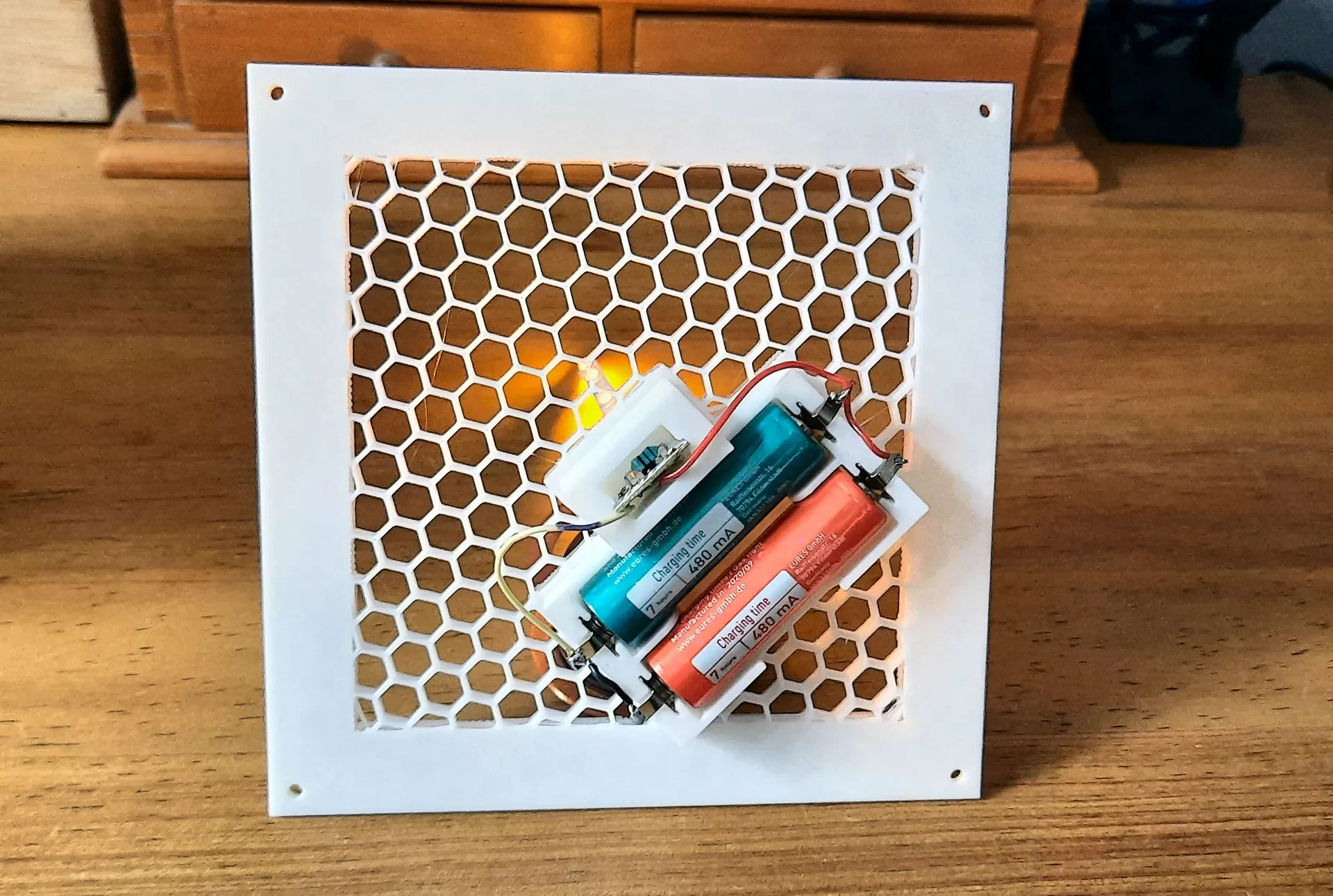

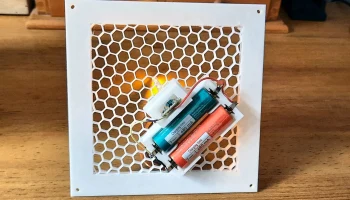

Я начал с базовой монтажной пластины для печатной платы. Затем я адаптировал и внедрил существующую конструкцию держателя батареи (https://www.printables.com/model/594538-two-aa-battery-pack-with-two-direction-cover) для подачи питания.
В оригинальной лампе использовалась только одна батарейка типа АА. Но, поскольку в моем держателе батарей уже было место для двоих (и мне не хотелось возиться), я решил, что это позволит продлить периоды между заменами батарей (мне удалось получить 4 дня плюс использование пары перезаряжаемых элементов типа АА). Однако не забудьте подключить их параллельно, а НЕ последовательно.

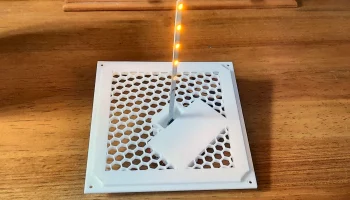

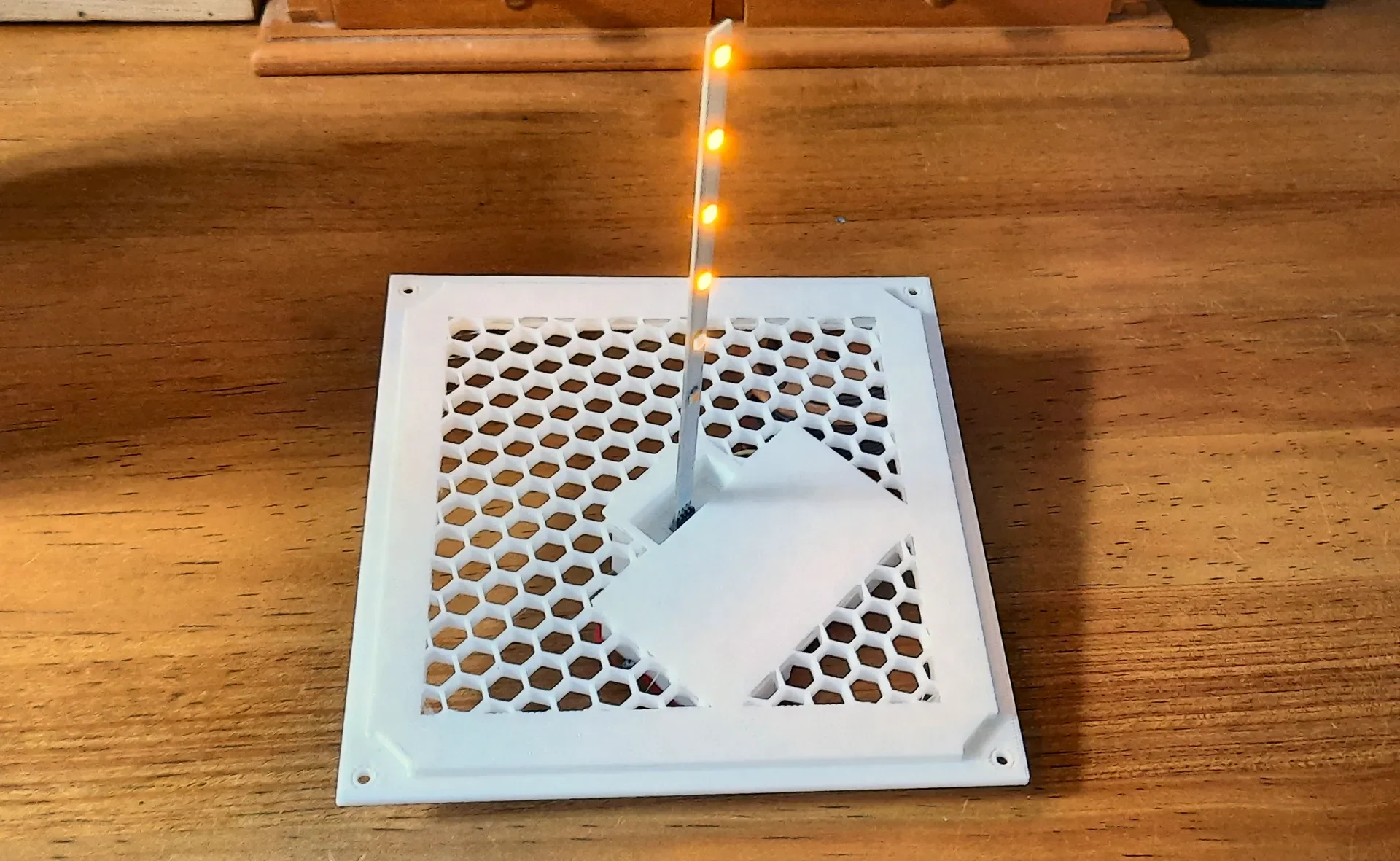

Теперь у меня был минимальный размер верхнего крепления, поэтому я мог спроектировать остальную часть лампы вокруг него. Мой первый тесто��ый отпечаток показал, что печатную плату необходимо устанавливать по диагонали, поскольку углы обзора светодиодов приводят к появлению темных областей на левом и правом краях платы. Они становятся «тенями» на прозрачных панелях светильников и портят эффект. Диагональный монтаж скрывает их в углах рамы фонаря, где их не видно.

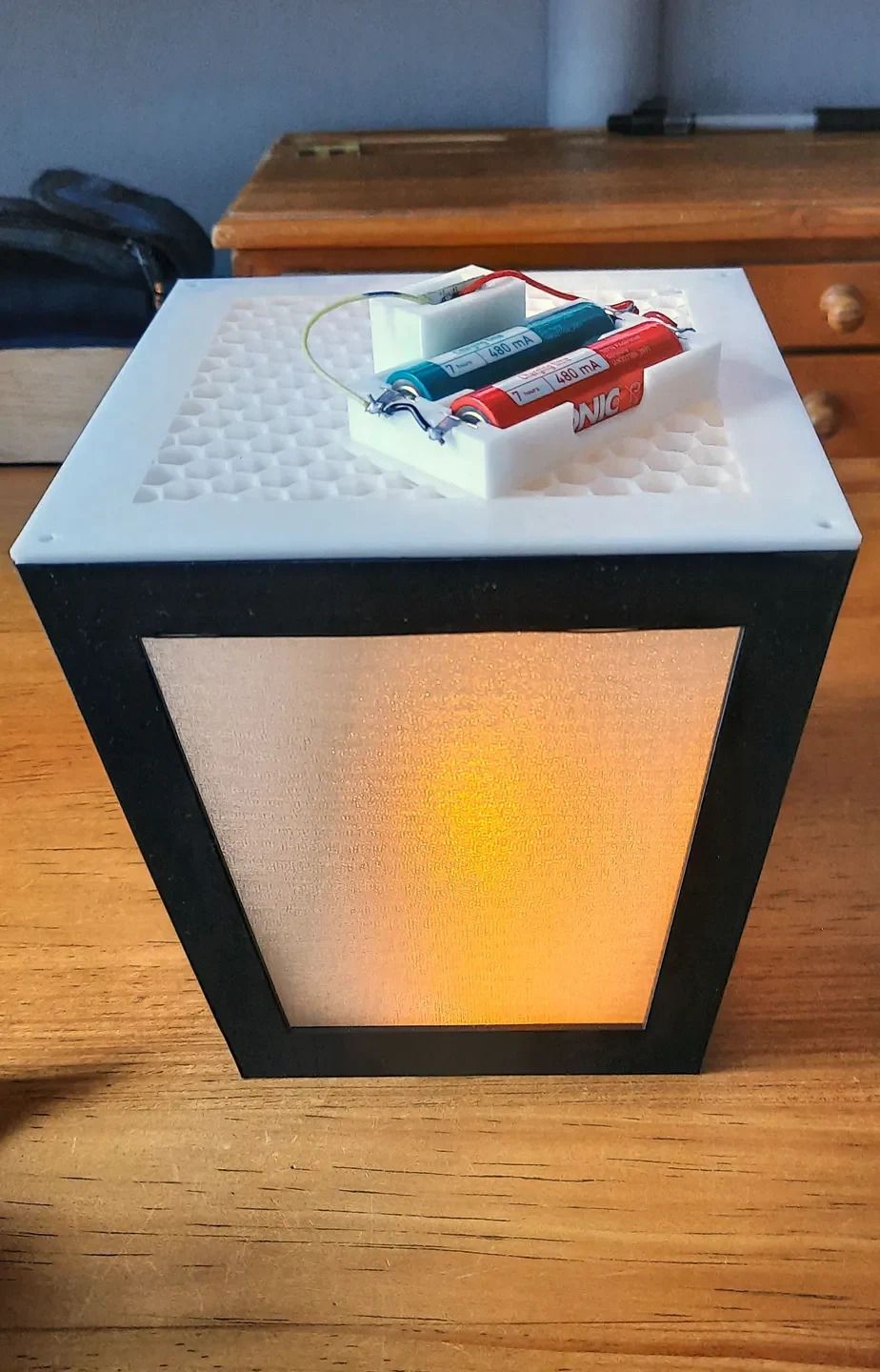

Затем у меня возникла идея распечатать верхнее крепление белым цветом. Я д��мал, что он будет отражать свет вниз, но на самом деле это не имело большого значения. Однако, по счастливому совпадению, это ДЕЙСТВИТЕЛЬНО означало, что фальшивые вентиляционные отверстия в «дымоходе» теперь слабо отражали мерцание внизу. Ооо, посмотри, мам, он как настоящий фонарь!
Поэтому в качестве дальнейшего эксперимента я еще раз перепечатал верхнее крепление. Но на этот раз я добавил моды слайсера, чтобы удалить части ве��хнего и нижнего скинов, чтобы пропустить свет. Это была лучшая идея, и я был очень доволен результатами. Я прикрепил файл 3mf, если вы хотите попробовать сами.

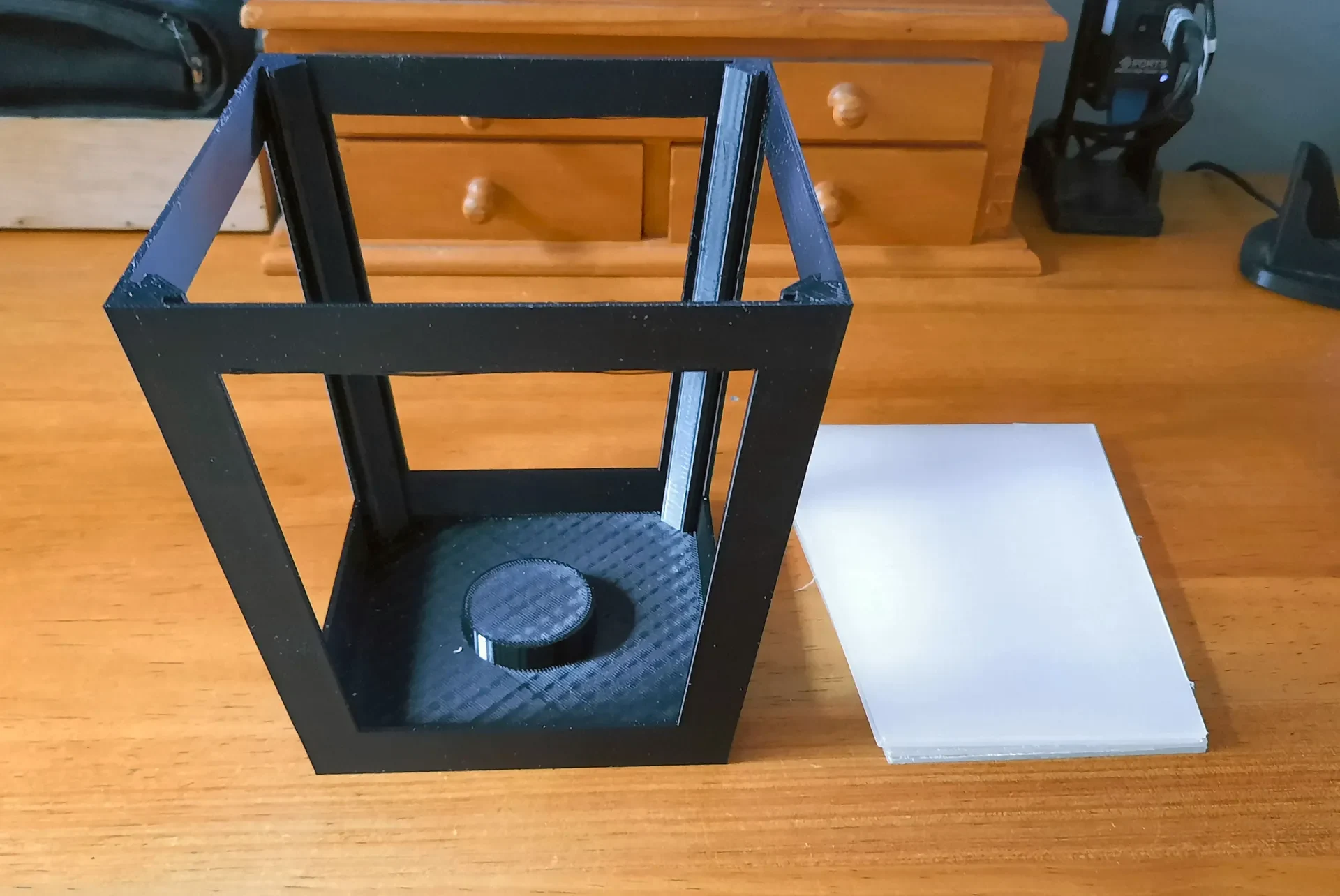

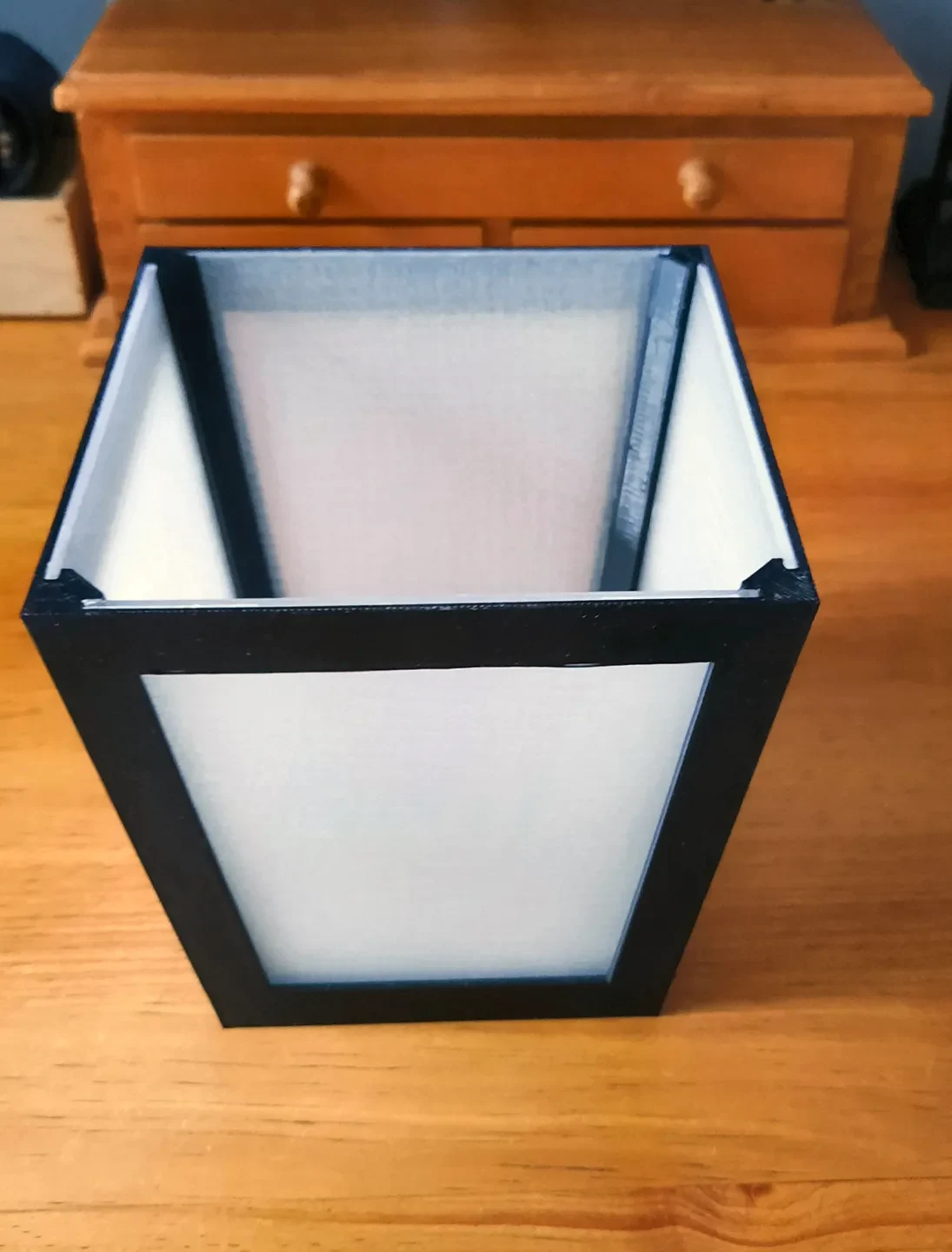

Сделав идеальный эскиз PLA, я планировал распечатать основные части фонаря в PETG. Это отлично сработало для рамы, но мне просто не удалось правильно напечатать в ней крышу — в результате одной попытки была создана крыша, которая оказалась просто отдельными нитями рыхлой, провисшей нити, натянутой поперек углов. Упс!
Я попробовал еще раз с более толстой оболочкой и опорами. На этот раз крыша была прочной, но выглядела грубой, комковатой и повсюду была покрыта ужасными прыщиками. Поэтому я еще раз перепечатал его в старом добром PLA+ с некоторыми ручными подставками. На этот раз все сработало идеальн��. Детали см. в файле 3mf.

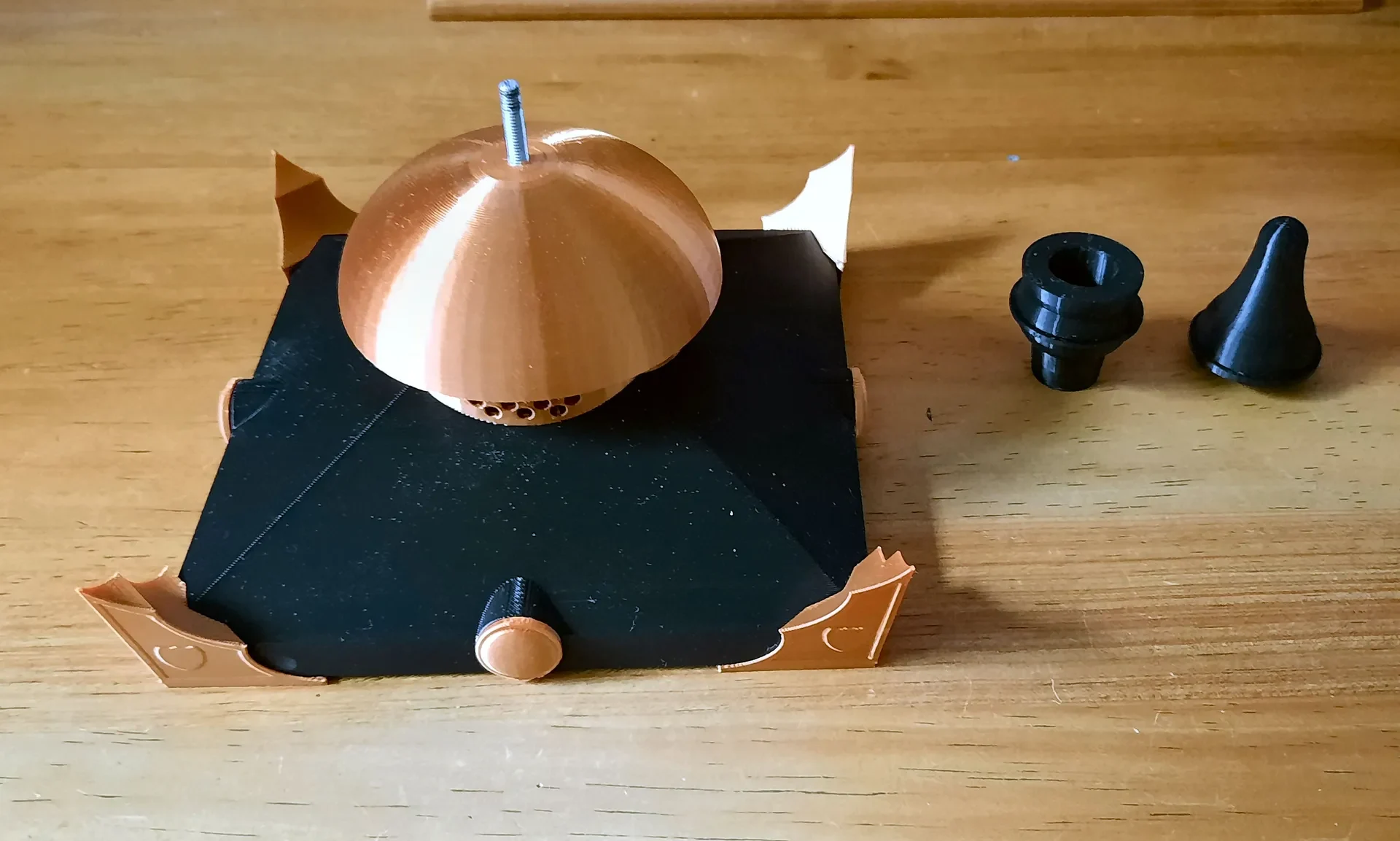

Сначала я включил все декоративные элементы и детали в верхнюю часть в виде одного файла STL, намереваясь использовать многоцветную способность моего принтера, чтобы сделать их разных цветов. Но время печати в слайсере стало просто смешным. Поэтому я разделил их, оставив только дымоход другого цвета (так как это увеличило время печати всего на 30 минут).
Это означает, что украшения нужно распечатать отдельно и приклеить. Но их все можно быстро распечатать, а на склейку уходит всего несколько минут, и выглядит это просто классно.
