Налобный фонарь для каски Milwaukee для рабочего освещения
ПРЕЖДЕ ЧЕМ РЕШИТЬ НАПЕЧАТАТЬ, ПРОЧИТАЙТЕ ВАЖНЫЕ ПРИМЕЧАНИЯ В РАЗДЕЛЕ «НЕОБХОДИМОЕ ОБОРУДОВАНИЕ». ЭТО

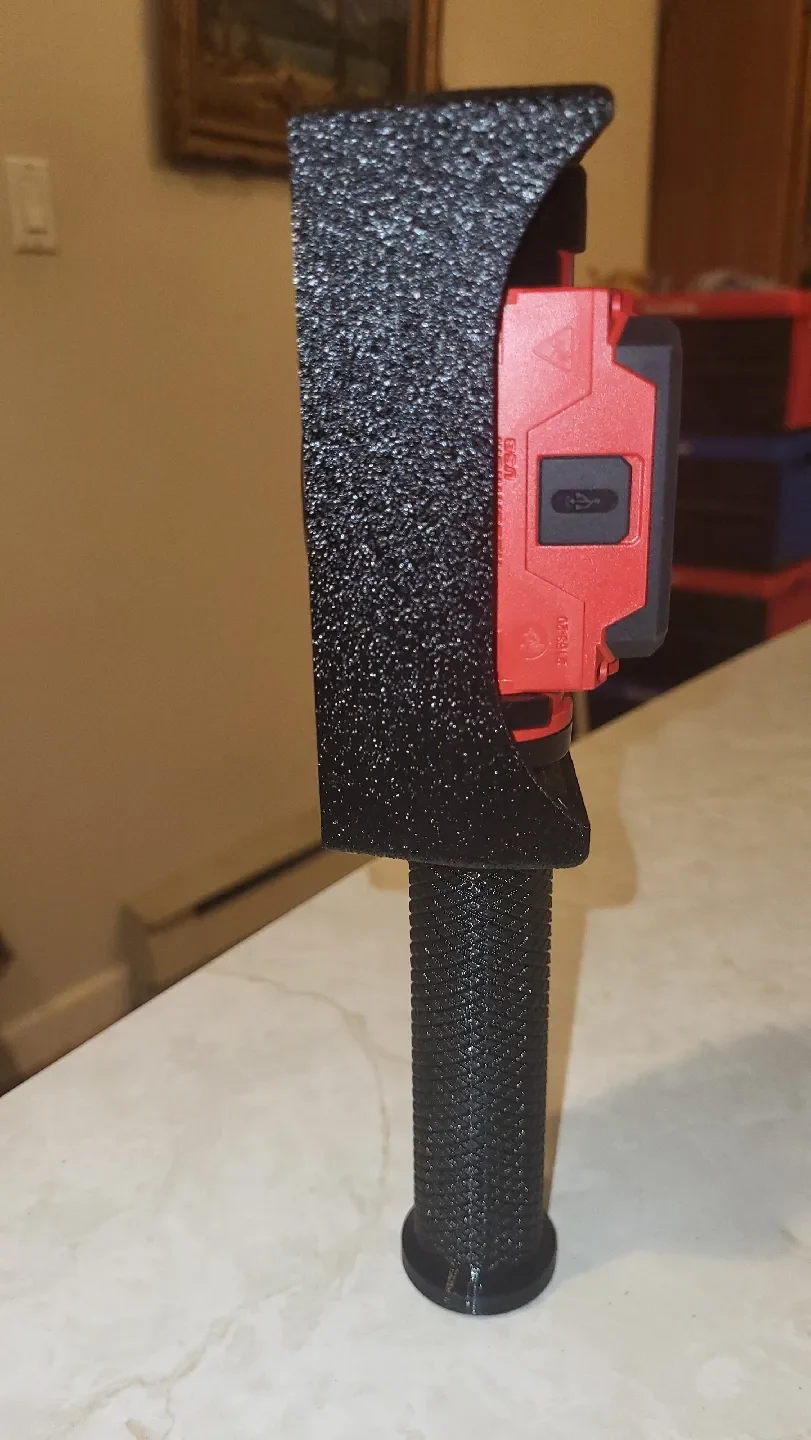

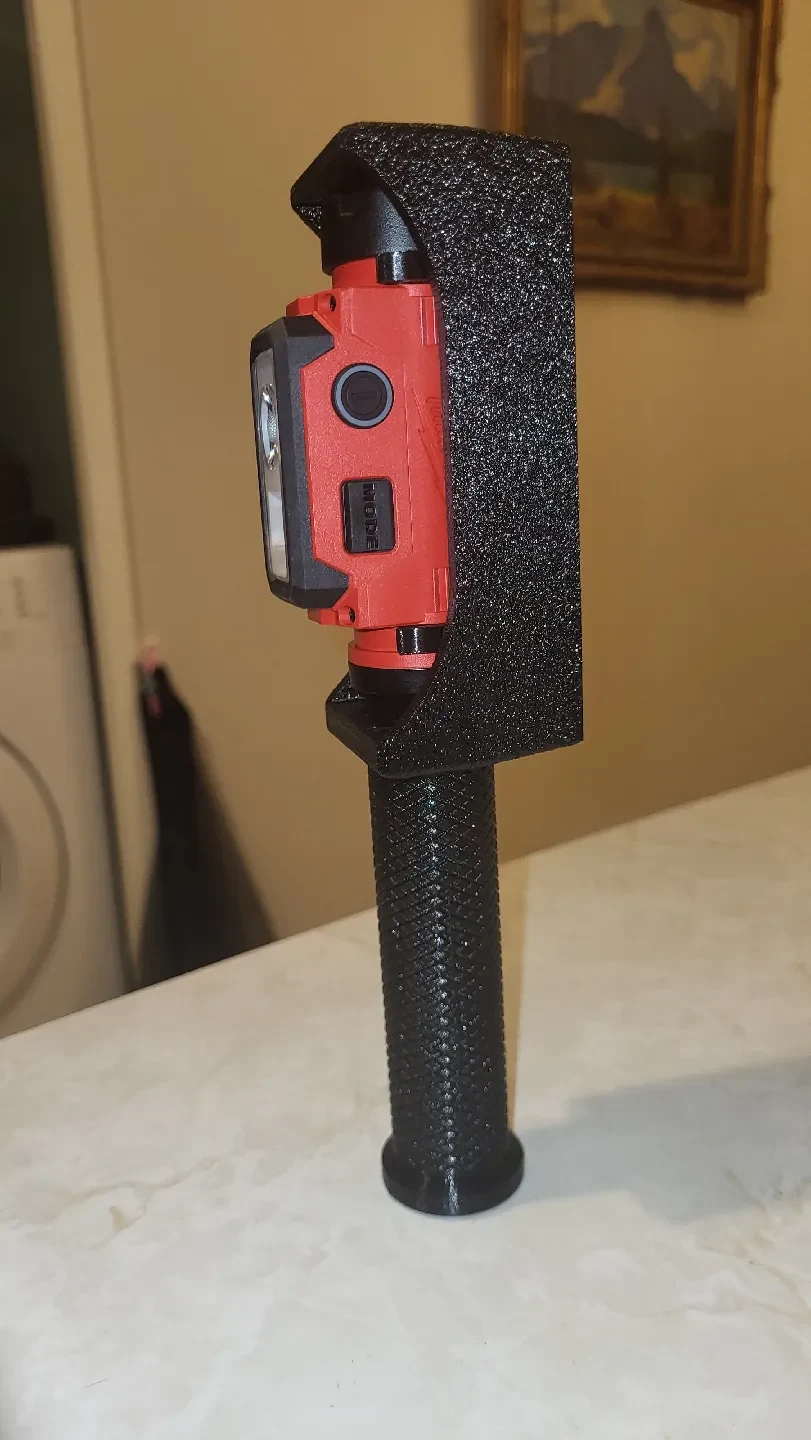

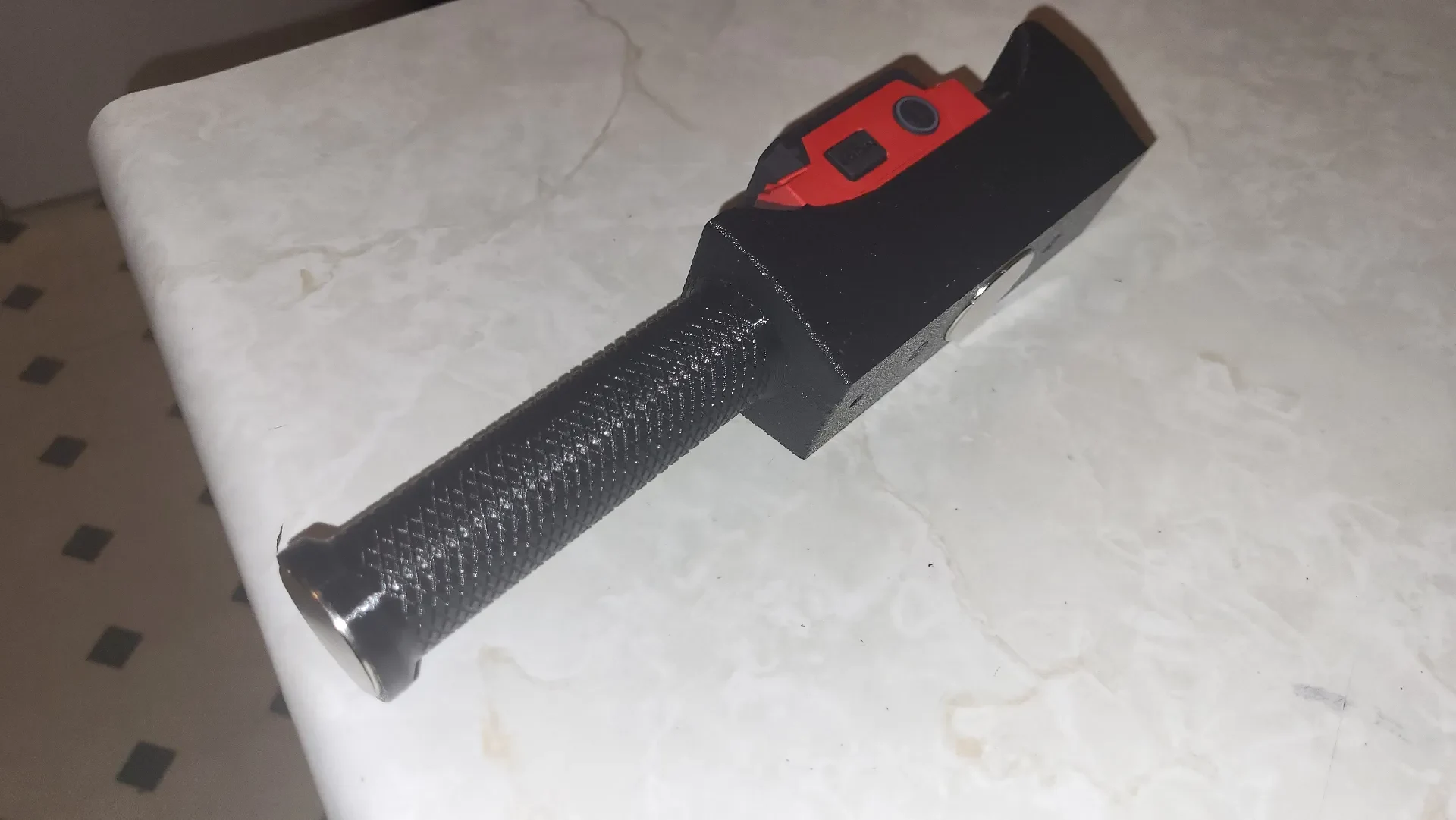

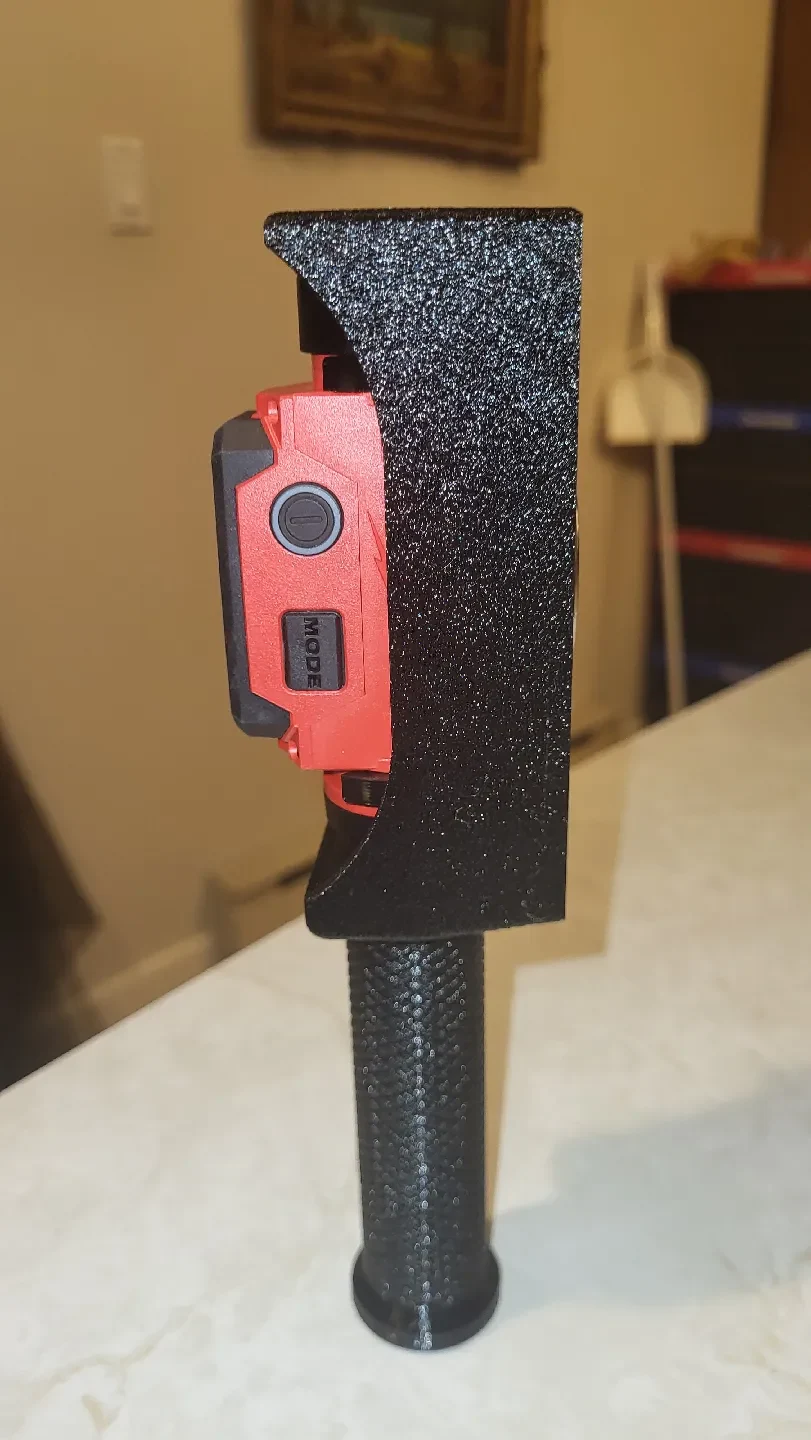

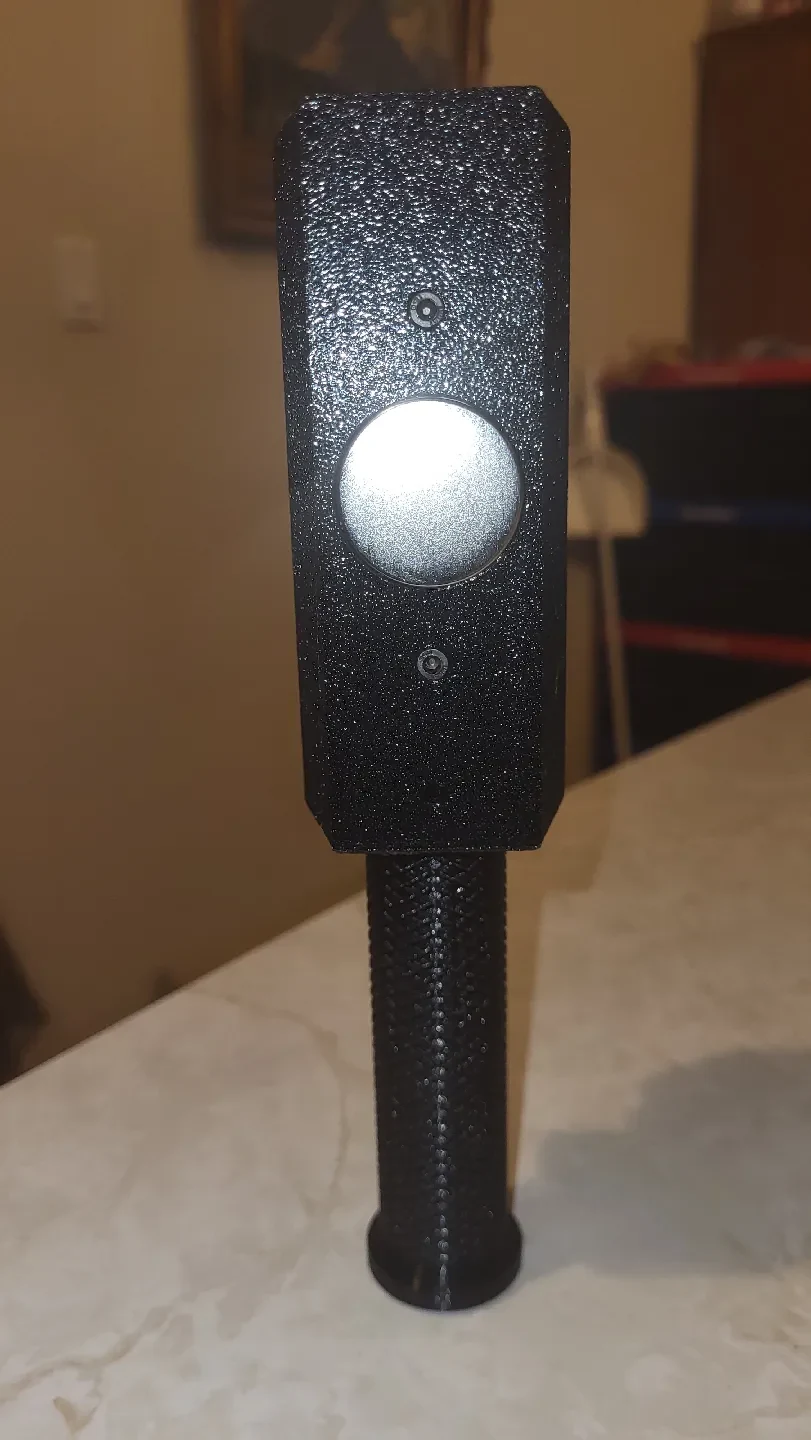

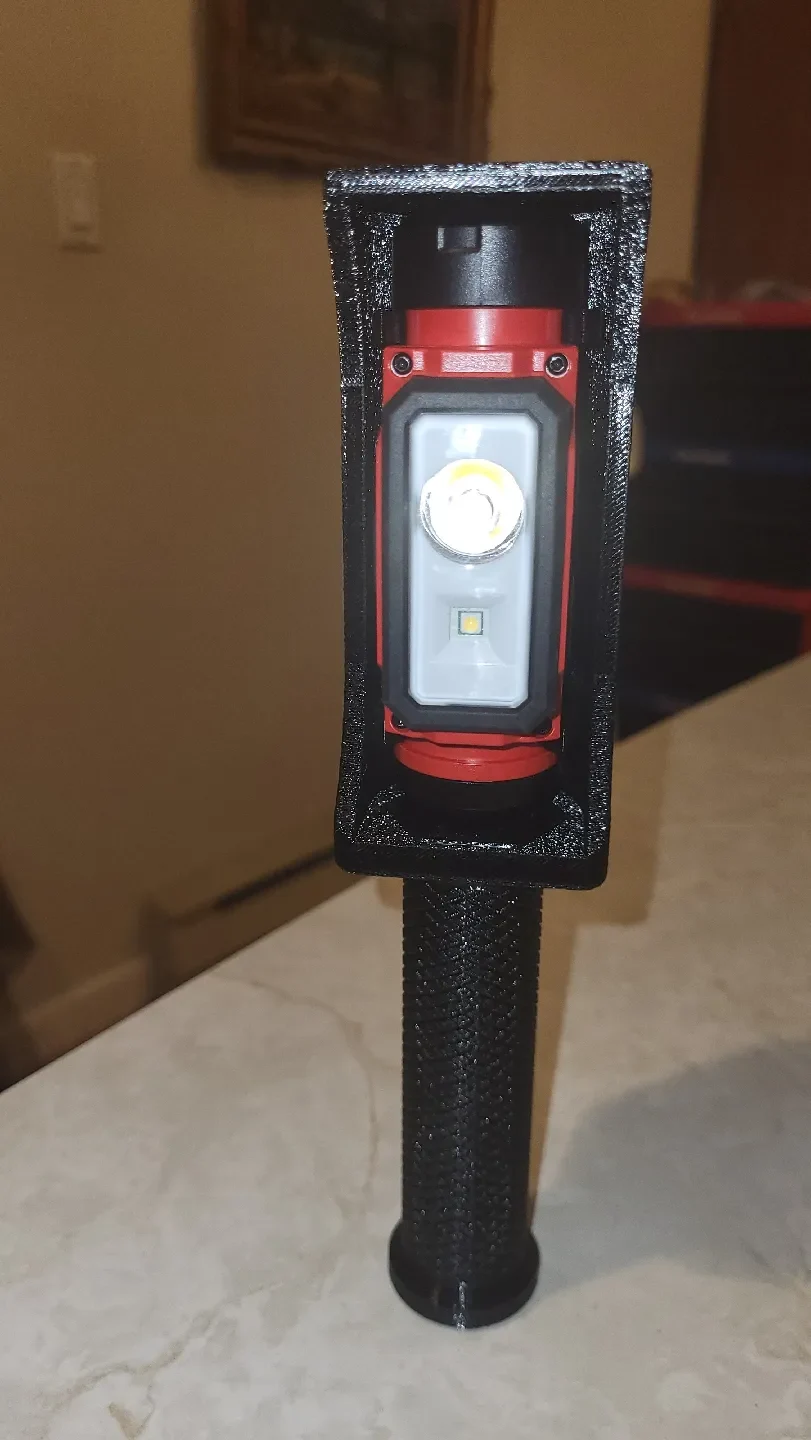

Это сделано для того, чтобы вы могли использовать налобный фонарь Milwaukee Hard Hat (деталь № 2163-21) в качестве рабочего фонаря, который можно удерживать или приклеивать где-нибудь с помощью магнита. Вырезы для магнитов имеются как на нижней части ручки, так и на задней части основного корпуса.
Инструкции по печати
Я включил файл .3mf для Bambu Studio, если у вас есть принтер Bambu и вы хотите распечатать его в формате PETG. В противном случае используйте следующую информацию для создания собственного профиля:
Распечатайте все объекты в указанной ориентации в файлах STL.
Ручка — поддерживает прикосновение к рабочей пластине только так, что вырез магнита поддерживается, а верхняя резьба — нет.
Основной корпус и зажимы — стандартные опоры
Гайка ручки — без опор
Я напечатал большинство деталей с высоким заполнением и стенками, в частности 6 стенок и 40-процентное заполнение гироидом. Исключением является основной корпу��, где я снизил стены до 3.
Необязательно, но выглядит хорошо — я напечатал основной корпус с нечеткой кожей (расстояние между точками нечеткой кожи установлено на 0,2 мм). Если вы сделаете это, я также рекомендую использовать текстурированную поверхность PEI Bambu Lab, поскольку рисунок, который она наносит на нижнюю поверхность, прекрасно сочетается с текстурированными стенами.
Еще я использовал настенный генератор Арахны вместо классического, но не думаю, что это особенно важно.
Также обратите внимание, что я напечатал все черным PETG, хотя подумал, что было бы здорово сделать корпус красным, чтобы немного лучше соответствовать цветам Милуоки. Я включил рендер, чтобы вы могли увидеть, как это будет выглядеть. Вы также можете сделать красную ручку и черный корпус.
Требуемое оборудование
2 * винта M3 (я думаю, что оптимально около 10 мм, но я думаю, что те, которые я использовал, были 12 или 13 мм, и немного дополнительной длины не повредит)
2 * Неодимовые дисковые магниты (толщиной 3 мм). Они должны быть довольно сильными.
Обратите внимание: хотя обычно я предпочитаю публиковать вещи после того, как они завершены на 100 процентов, в данном случае я публикую там что-то, что скорее соответствует 98 процентам. Проблема, с которой я столкнулся, заключалась в том, что я заказал на Amazon несколько дисковых магнитов диаметром 32 мм. Фактический диаметр на момент доставки был ближе к 29,5 мм, поэтому я скорректировал вырезы для модели на 30 мм, и в предоставленных файлах они указаны именно так. Другая проблема заключается в том, что они должны были быть очень сильными магнитами (я думаю, N52), но они были далеко не такими сильными, как рекламируется, и поэтому их едва хватало. Вот что я использовал: https://a.co/d/9QUCieq
Если вы хотите построить эту модель с использованием разных магнитов, измерьте свои магниты и пришлите мне результаты измерений на MakerWorld, и я с радостью настрою модель для работы с ними в обмен на то, что я точно знаю, что вы использовали, и смогу порекомендовать их другим. Я проверяю свои сообщения там практически ежедневно. (Вы также можете написать мне здесь, в Printables, так как я тоже здесь довольно часто)
