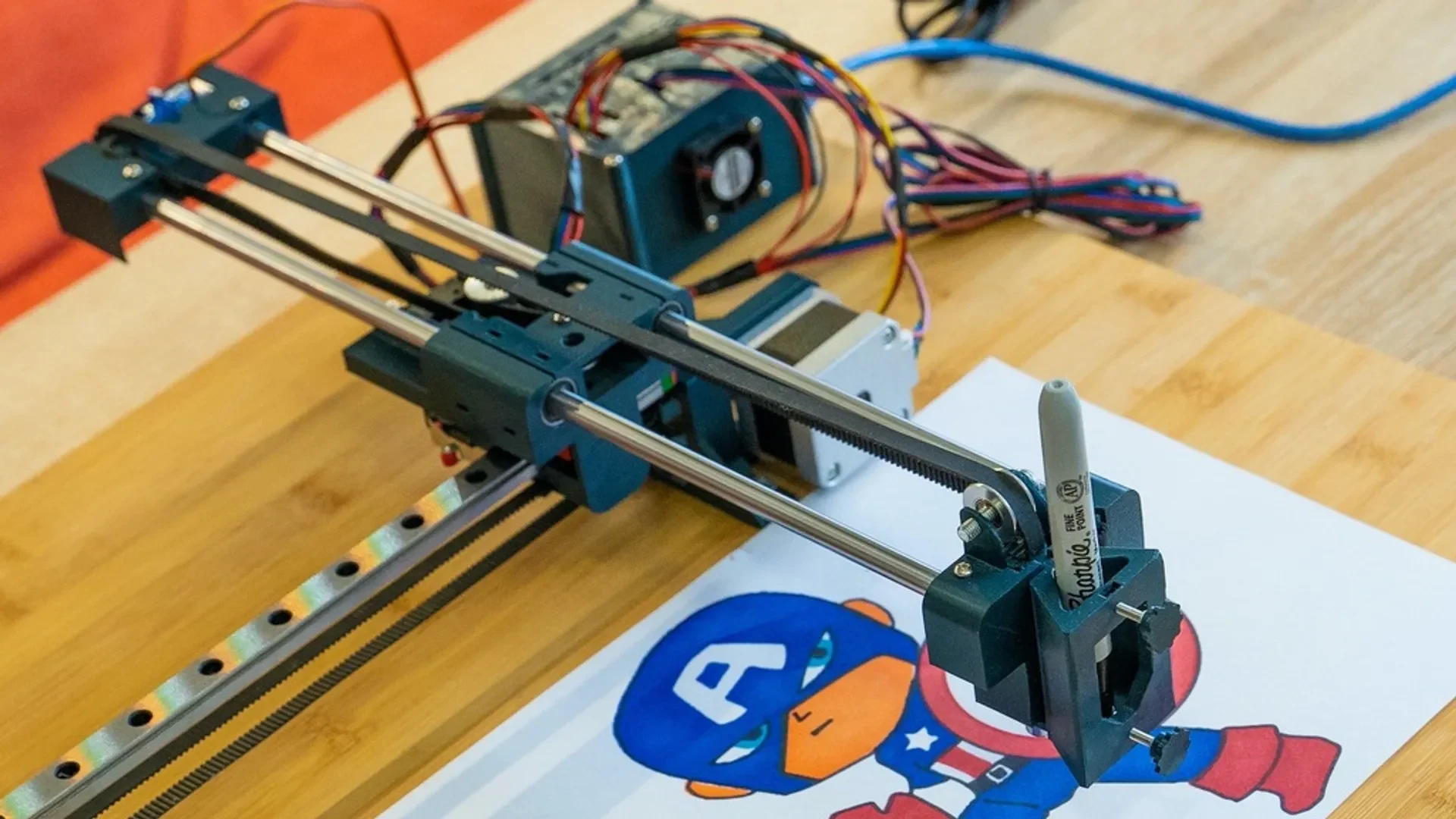

Как сделать простой и качественный чертежный станок с ЧПУ, позволяющий рисовать практически на чем угодно. Я расскажу вам, как создать свой собственный, включая все необходимые файлы.
Видеоинструкцию по сборке я сделал здесь: https://youtu.be/XYqx5wg4oLU
и еще одно видео с подробным описанием программной стороны: https://youtu.be/8scKLHz77Lg

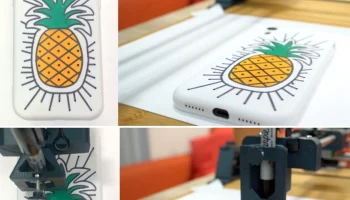

Этот проект имеет относительно низкую стоимость и позволяет получить очень подробные чертежи. Я использовал его для создания футболок, украшений для тортов, рисунков, которые раскрашивал сам (а некоторые он раскрашивал за меня!). Вы также можете использовать его для рисования масштабных рисунков, свадебных приглашений, открыток на день рождения и Рождества и всего остального, что вы ��олько можете придумать. :)
Второе видео, посвященное загрузке кода, созданию рисунков и отправке их на ваш компьютер, будет готово примерно через неделю. Подпишитесь на мой канал Youtube, чтобы получать уведомления, когда он будет опубликован.
(Я также обновлю эту страницу Thinigverse ссылкой. Спасибо, что подождали еще несколько дней.)
С��исок предметов, использованных в этом проекте, и где их найти:
■ Линейный подшипник 8 x 15 x 45 мм (2 шт.): https://geni.us/LinearBearing45mm
■ Линейный подшипник 8 x 15 x 25 мм (1 шт.): https://geni.us/LinearBearing25mm
■ Шаговые двигатели Nema 17, 12 В (2 шт.): https://geni.us/StepperMotor
■ Ремень ГРМ и шкивы GT2: https://geni.us/TimingBelt5m
■ Микросервопривод (x1): https://geni.us/MicroServo
■ Elegoo Arduino Uno (x1): https://geni.us/ArduinoUno
■ Гайки, болты и винты (см. список ниже): https://geni.us/NutsAndBolts
■ Драйверы шаговых двигателей — TMC2208 (x2): https://geni.us/TMC2208
■ Контактный переключатель (x2): https://geni.us/ContactSwitch
■ Щит Arduino CNC (x1): https://geni.us/ArduinoCNCShield
■ 30-мм вентилятор, 5 В (1 шт.): https://geni.us/30mm5vFan
■ Стержень из хромированной стали д��аметром 8 мм (2 шт. 35 см и 1 шт. 5,5 см): https://geni.us/8mmChromedSteelRod
■ Линейный рельс длиной 30 см с блоком (1 шт.): https://geni.us/LinearRail300mm
■ Электрический провод: https://geni.us/22AWGWire
■ Блок питания 12 В — 2 А или выше (x1): https://geni.us/12VPowerSupply2A
■ Натяжное колесо 6 мм — диаметр отверстия 3 мм (1): https://geni.us/6mmIdlerWheel3mmBore
■ Деревянная панель для монтажа проекта размером не менее 36x42 см (я использовал разде��очную доску Ikea «LÄMPLIG»)
Необходимые гайки, болты и винты:
■ M5 x 25 мм (x2)
■ М3 х 18 (х3)
■ М3 х 12 (х2)
■ М3 х10 (х3)
■ М3 х 6 (Х14)
■ Гайки M3 (9 шт.)
■ Гайка M5 (x1)
■ Короткие шурупы (8 шт.)
Вот некоторые из моих любимых инструментов, которые я использую и могу порекомендовать:
■ Клеевой пистолет с батарейным питанием: http://geni.us/BoschBatteryGlueGun
■ Драйвер бит Bosch: https://geni.us/Bosch-Screwdriver
==========
Код можно скачать здесь:
https://github.com/DIY-Machines/CNC-DrawingMachine
https://diymachines.co.uk/
Чертежи, которые я создал для использования на своей машине:
https://geni.us/EtsyCNCDrawingFiles
Inkscape 0.48.5 для Windows:
https://inkscape.org/release/inkscape-0.48/?latest=1
==========
