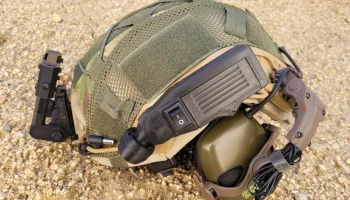

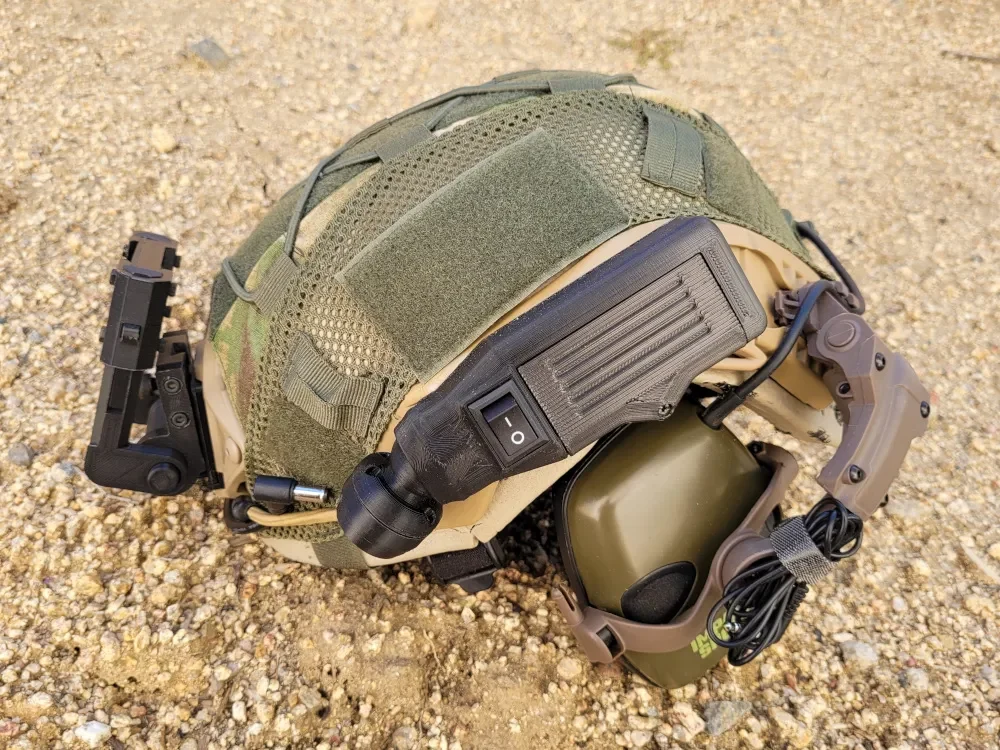

ARC Mounted Helmet Light

Подсветка для шлема ARC от Qwerm

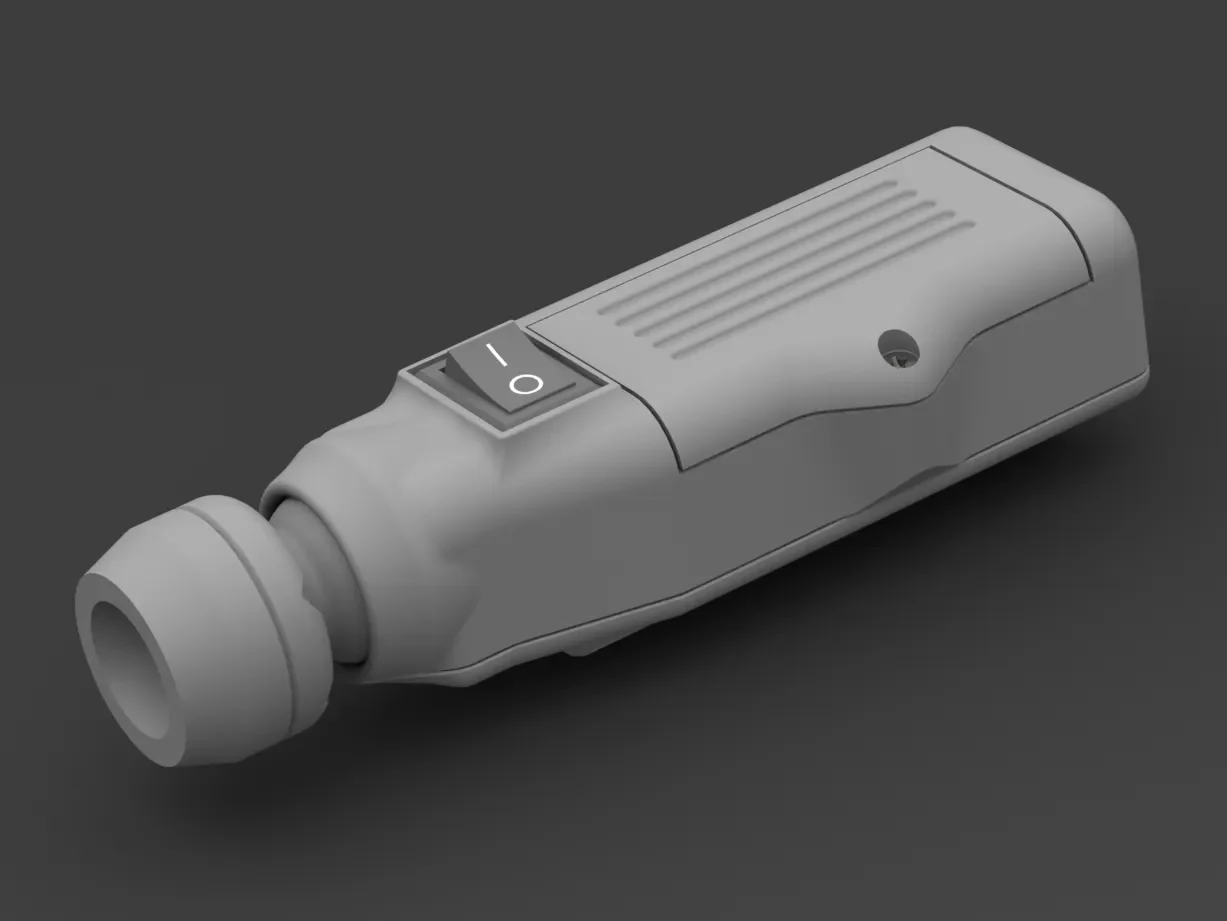

Набор деталей для изготовления фонаря шлема для рельсов ARC. Он принимает 20-миллиметровые светодиодные модули «Star PCB» и может быть рассчитан на 1 батарейку типа АА, 2 батарейки АА или 1 батарейку 18650. Вы можете найти светодиод�� белого цвета (3,2-3,4 В), красного цвета (2,0-2,2 В) для сохранения естественного ночного видения или ИК-светодиода (1,1-1,3 В) для поддержки активных систем ночного видения.

Обычные батарейки АА выдают напряжение около 1,5 В, тогда как перезаряжаемые батарейки АА обычно выдают 1,2 В, что позволяет использовать одну для питания ИК-светодиода или две последовательно для красного светодиода. 18650 выдает 3,7В.

Каждый фонарь может быть изготовлен с большим или маленьким фиксатором. Меньший имеет более надежную фиксацию на направляющей ARC.

Необходимо умение паять, проводка проста. Проверьте файлы STEP, чтобы увидеть, как все это работает.

его конструкция подходит к моим дешевым китайским поддельным направляющим ARC, но я не могу гарантировать, подойдут ли они к законным направляющим ARC Ops-Core или нет.

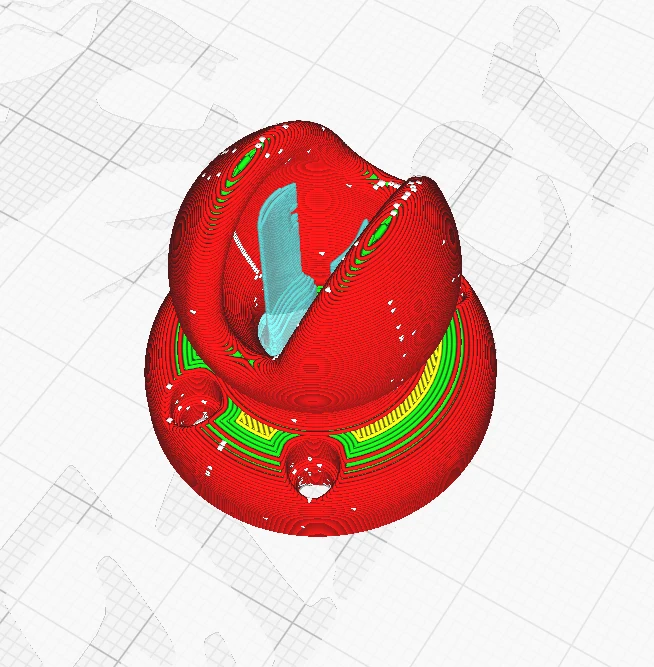

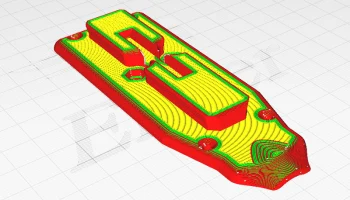

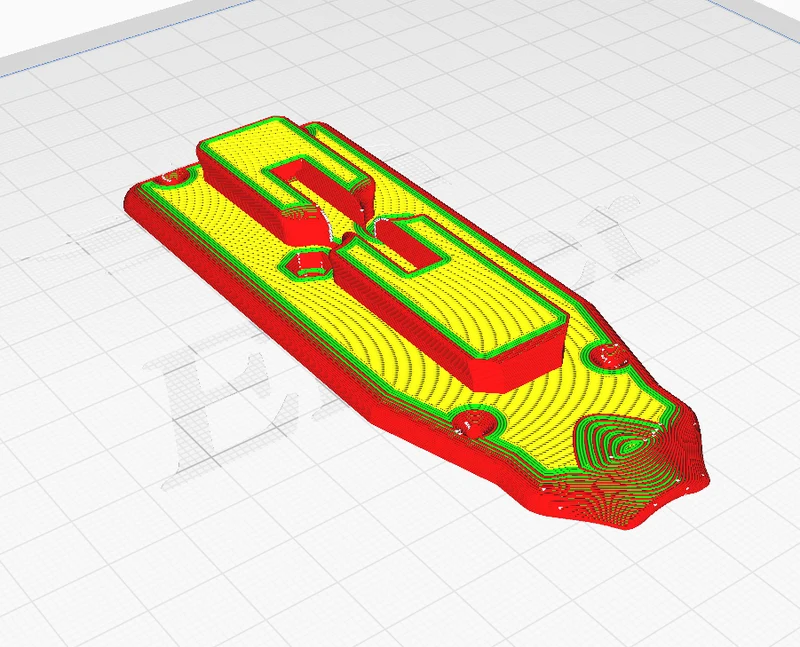

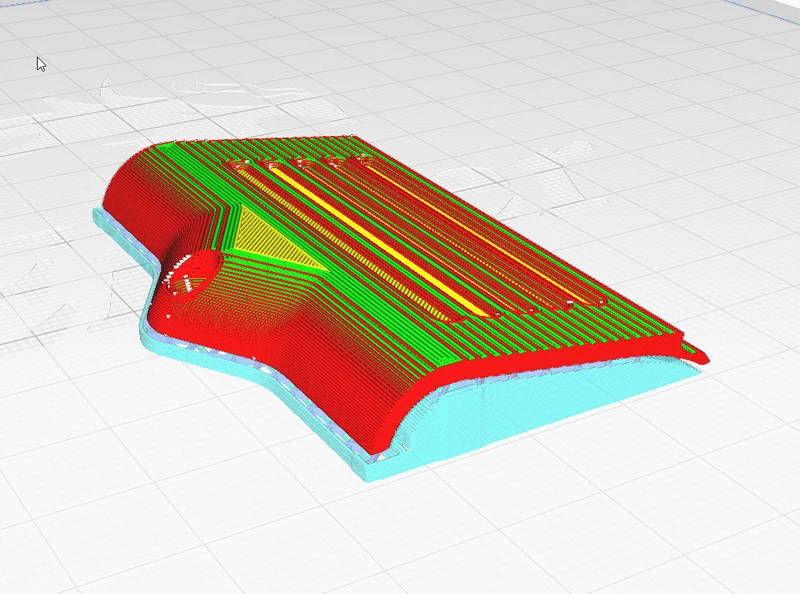

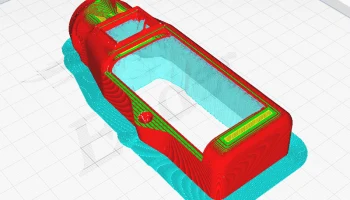

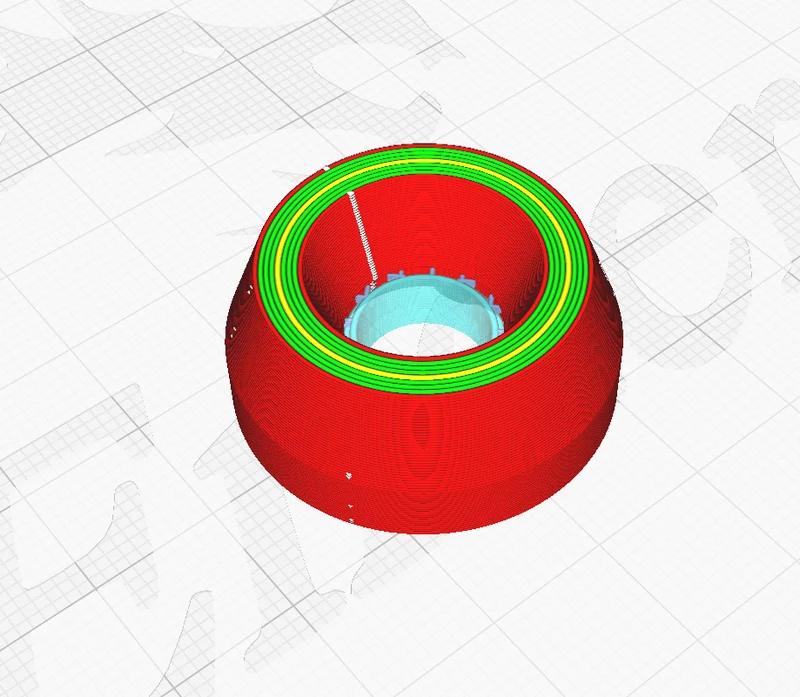

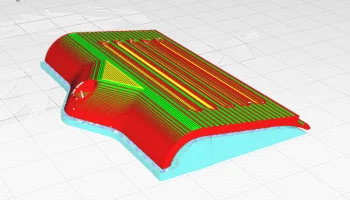

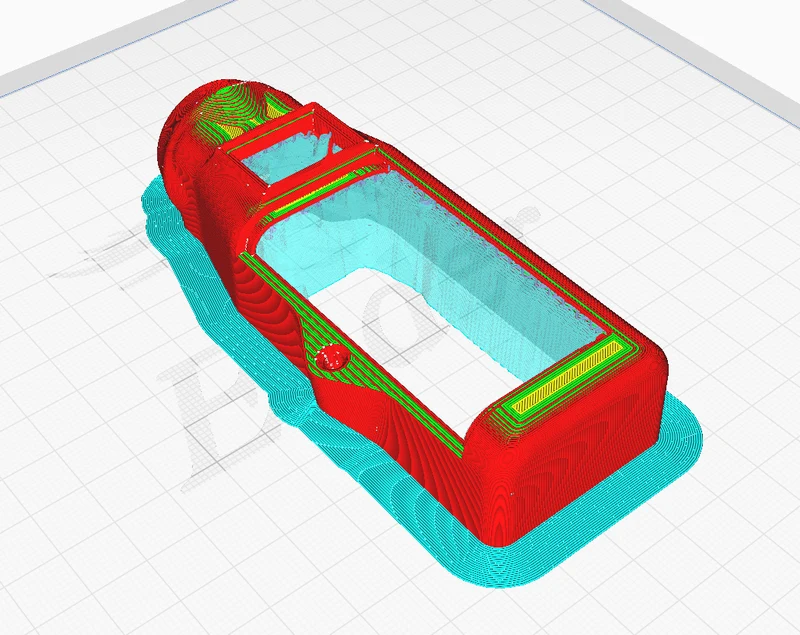

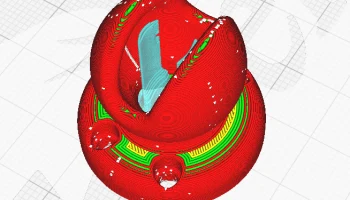

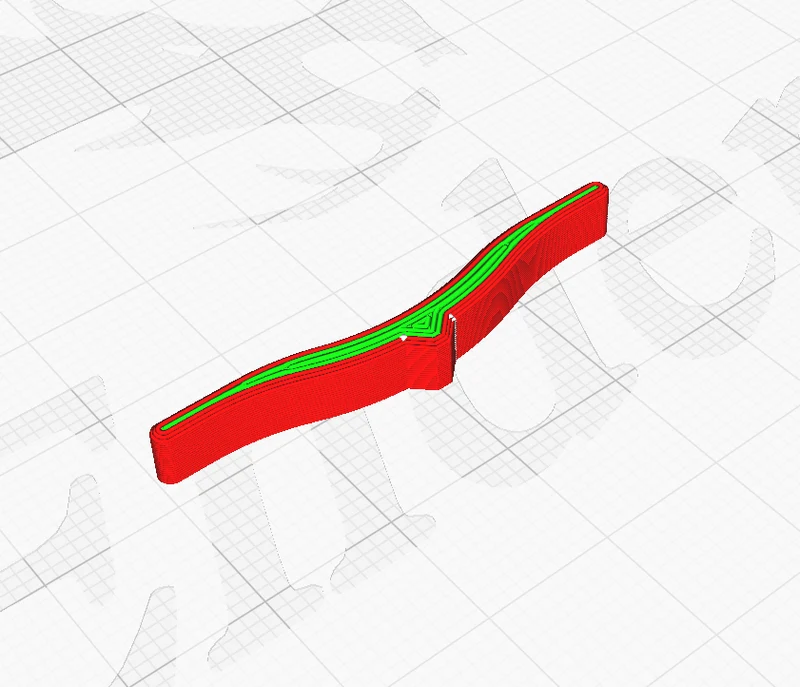

Используемые настройки:
Материал: ПЛА+
Температура экструдера: 190C
Температура кровати: 60c
Высота слоя: 0,2 мм
Количество линий стены: 3
Процент заполнения: 30%
Необходимое оборудование:
1 уплотнительное кольцо (наружный диаметр 1-1/16, внутренний диаметр 7/8, 3/32 Вт) (AS568B № 118)
9 вставок для термофиксации M2,5
9 винтов с потайной головкой M2,5 8 мм
1x кулисный переключатель 15x21 мм

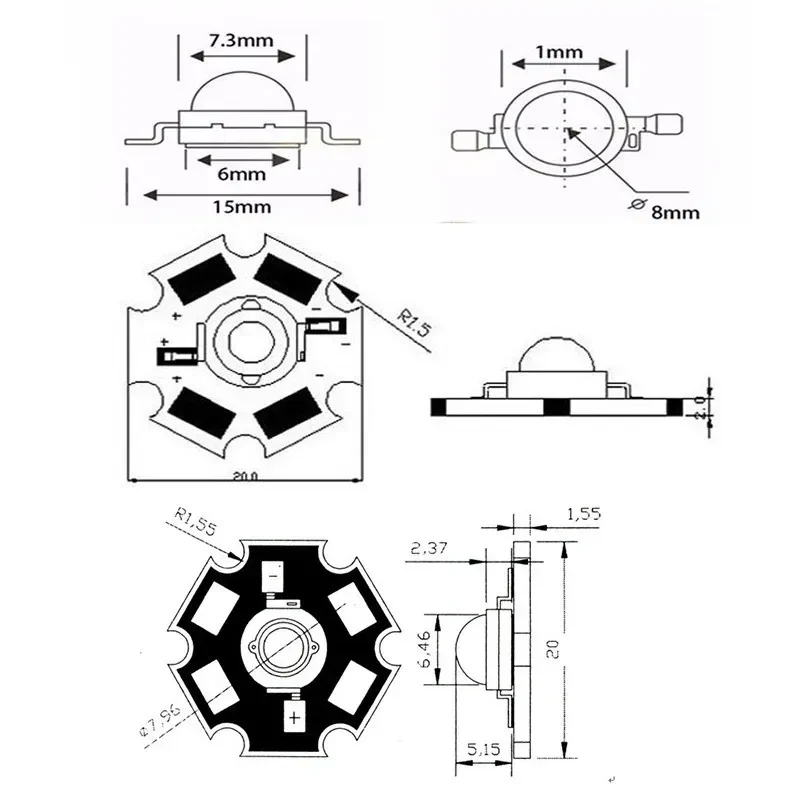

1 светодиод мощностью 1 Вт со звездообразной печатной платой 20 мм
1 светодиодная линза/коллиматор диаметром 13 мм
Одно из следующих:
Одиночный держатель батареи типа АА
Двойной держатель батарей типа АА
Одиночный держатель батареи 18650

Для фонаря Dual AA вам понадобятся 2 гайки M3 и 2 винта M3 5 мм.

https://linktr.ee/qwermmakes

Эта работа распространяется под лицензией CC BY-NC-SA 4.0. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by-nc-sa/4.0/
