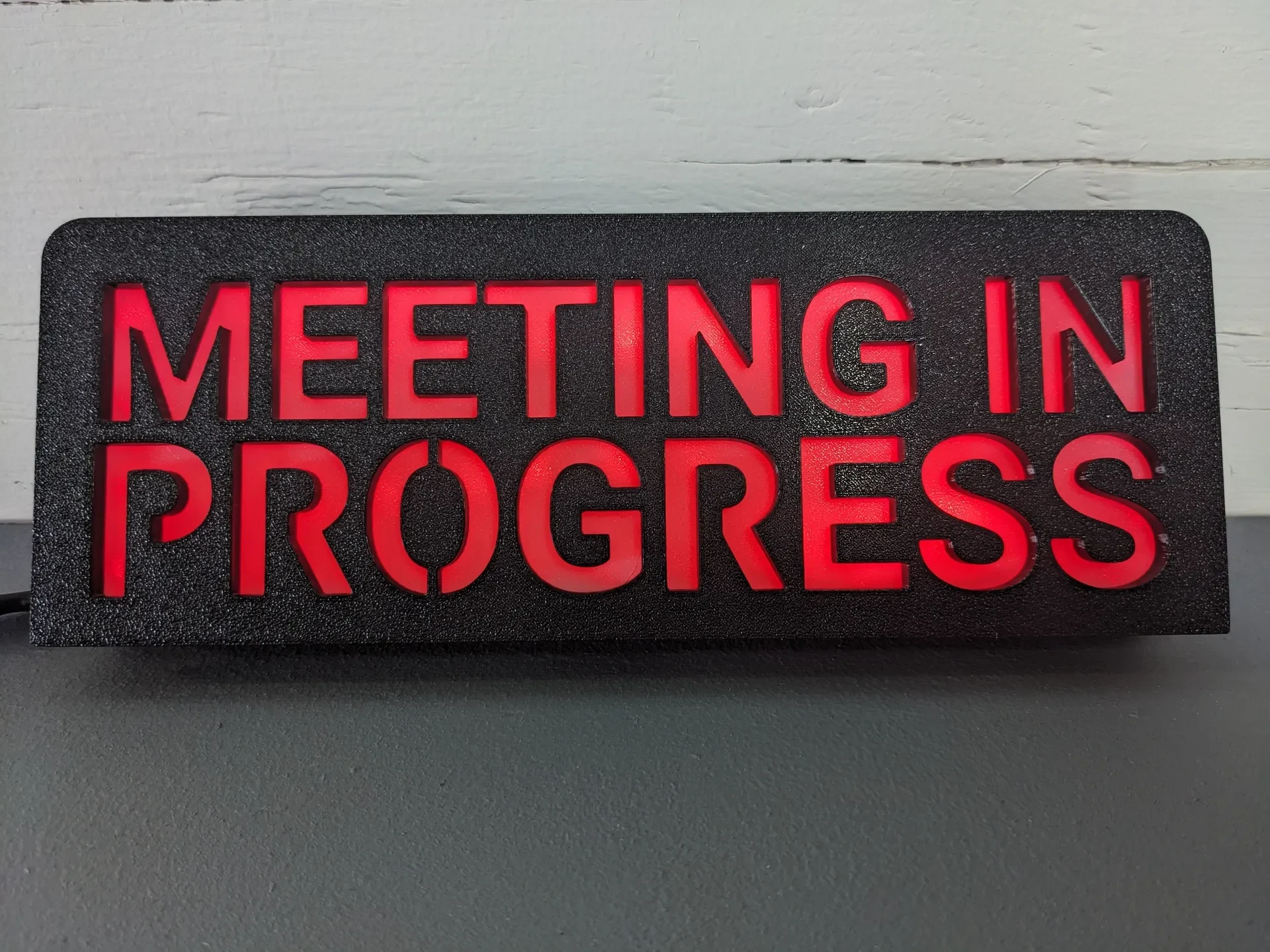

Офисный световой короб для встреч/записи/и т. д.

Я намеревался разработать метод оповещения моих коллег, когда я нахожусь на совещании. Я заметил, что тонкие признаки часто остаются незамеченными, поэтому стремился создать более очевидное решение, что привело к разработке этого дизайна.

Печать

Легко печатать, поскольку используются стандартные настройки. Я рекомендую PETG, но PLA тоже подойдет.

Единственная необходимая нить — БЕЛАЯ для печати диффузора.

Настройки печати:
Высота слоя 0,20 мм
15% заполнение
Нет опор
Другое:

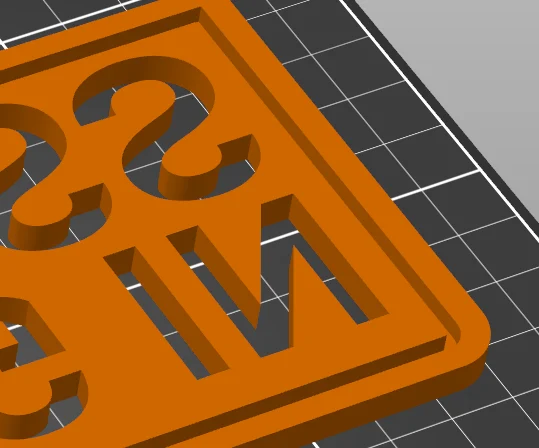

Переверните STL отпечатка текста, чтобы канавка была ВВЕРХУ!!!!

Текстурированный лист (необязательно, но мне нравится законченный вид, который он создает)

Сборка

Легко собрать. Никакого клея, скотча или специальных инструментов не требуется. Нужны ножницы для резки светодиодов.

Светодиоды:

Чтобы соответствовать тому, что я использовал:

Светодиоды от Amazon — множество вариантов цветов и режимов.
Г-образные соединители и зажимы от Amazon
Любое светодиодное осветительное решение может подойти, например, праздничные огни и т. д.

Схема расположения светодиодов:

Я проделал отверстия в верхней и нижней части коробки, чтобы использовать нить диаметром 1,75 мм, чтобы удерживать светодиоды на месте. Длина обрезки составляет 70 мм, как вы видите на фотографии выше. Светодиоды поставляются с ленточной подложкой, которую можно использовать, если не хотите использовать нить накаливания.

Рассеиватель света:

При печати диффузора будьте очень осторожны, снимая его с листа. У меня есть две рекомендации.

Снимите его с простыни, когда температура кровати снизится до 45 градусов.
Начните с короткого края с одной стороны и медленно снимите его с другой стороны.

Текстовая крышка:

Он просто защелкивается поверх фильтра и не требует никаких винтов, клея или ленты.

Вот и все! Он должен быть готов к подключению и ослеплению. :)
