Управляемый светодиодный индикатор HomeKit №1
Управляемый светодиодный индикатор HomeKit №1. Очень просто распечатать и настроить. =)
Эту лампу можно напрямую добавить в Apple HomeKit и затем управлять ею через Siri и приложение Apple HomeKit. Вам не нужен дополнительный мост, поэтому в HomeKit он будет отображаться как любой индикатор RGB. Вы также можете контролировать цвет, а также яркость и температуру света. Также возможна автоматизация, сцены и все обычные функции HomeKit.
Идея для пользователей умного дома: поскольку вы можете интегрировать лампу в сценарии и средства автоматизации, вы можете использовать цвета, чтобы уведомлять или запоминать вас о событиях… Если у вас есть какие-нибудь умные идеи, мне было бы интересно с ними познакомиться. =)
Это действительно яркая лампа, поскольку в ней используются 64 светодиода на светодиодной панели размером 8x8.

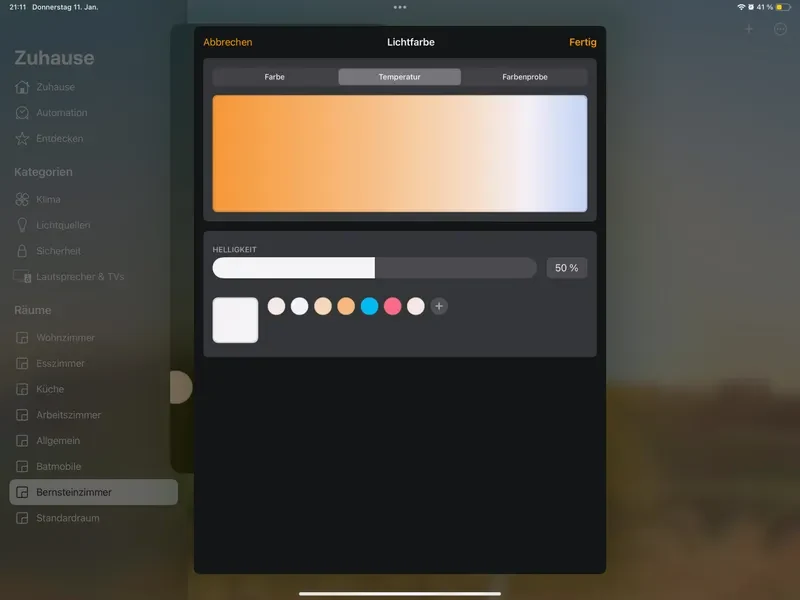

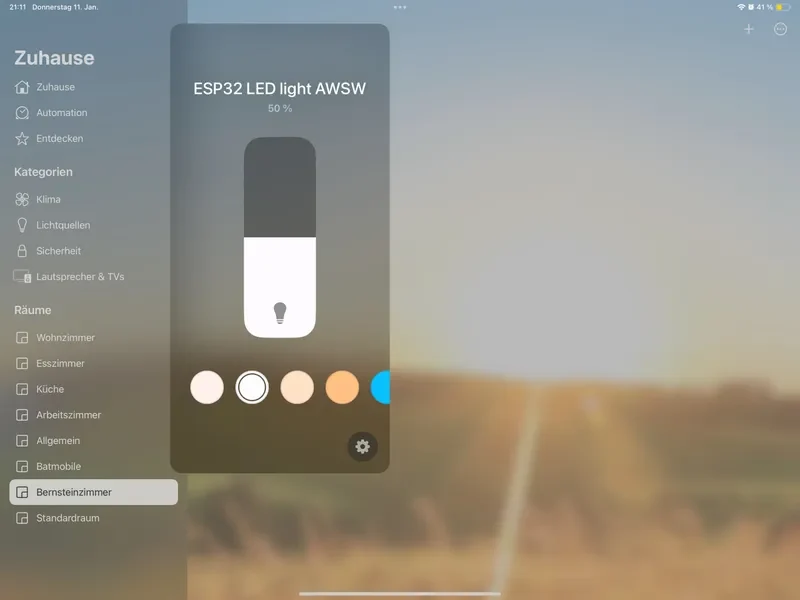

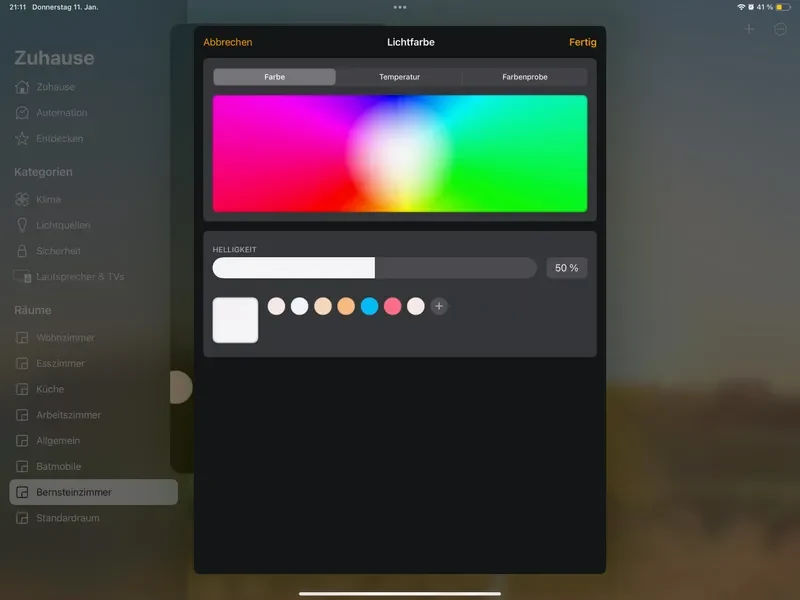

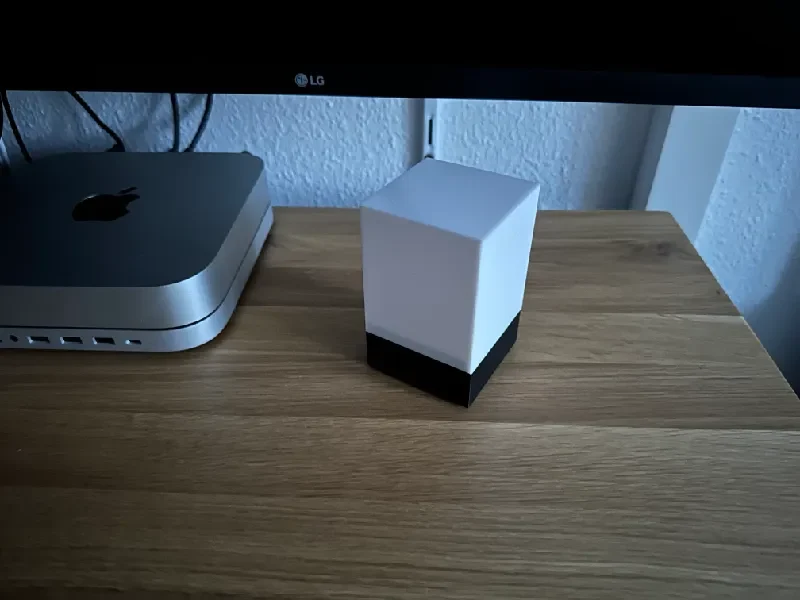

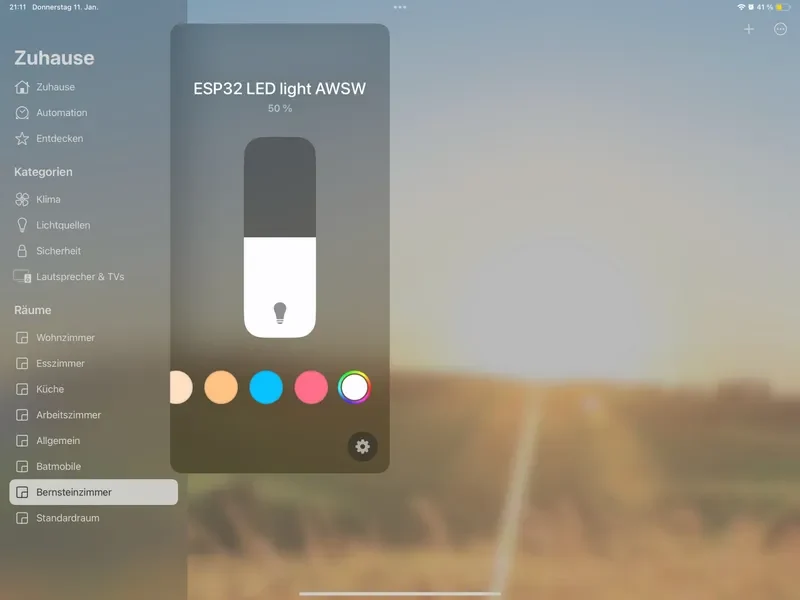

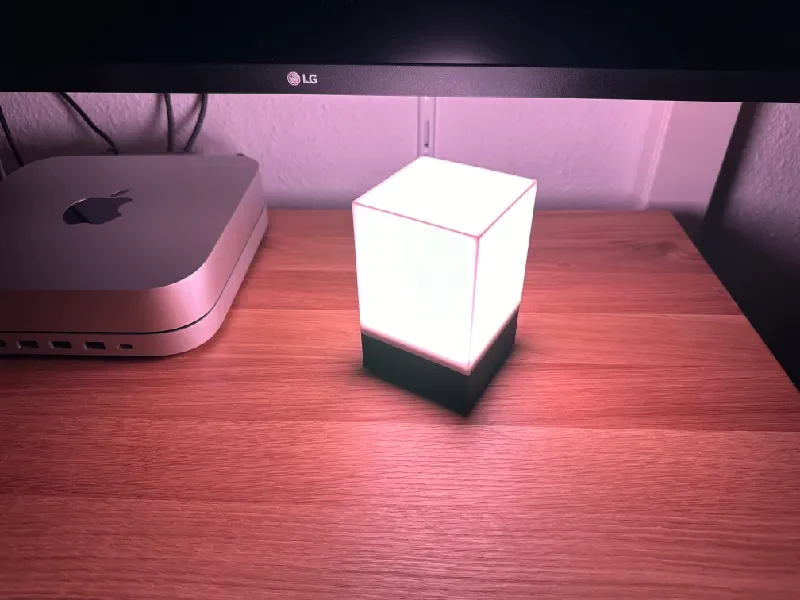

Вот несколько фотографий:
Используемое оборудование:
1x узел MCU V3 ESP32
1 светодиодная матрица 8x8 (Используйте эту. Другие могут не подойти к корпусу!)
1х блок питания 5В/4А (!!! 4А обязательно!!! Одна только матрица потребляет 3,3А)
Некоторые провода сечением 0,50 мм².
3x кабельные наконечники для пайки M3
6 винтов M3x8
2 винта M3x20
3 гайки М3
2 небольшие кабельные стяжки для фиксации кабеля питания на месте
Немного ленты для электроники, чтобы закрепить ESP32 внутри корпуса от контактов светодиода.
Несколько термоусадочных трубок для изоляции кабелей внутри коробки.
Инструкции по подключению:
Источник питания Светодиодная матрица ESP32 Цвет провода
+5 В VCC 5 В красный
GND GND GND черный
G33 DIN зеленый
Программное обеспечение:
Код можно найти в моем репозитории GitHub.
Протестировано с «NodeMCU ESP32» как «NodeMCU-32S» в Arduino IDE.
ESP8266 использовать нельзя, так как они слишком слабые.
Настройка:
Внутри кода вы найдете раздел настроек, где вам нужно ввести:
Ваши учетные данные Wi-Fi
Код подключения, который вы хотите использовать во время настройки в HomeKit.
Имя добавленного моста по умолчанию в HomeKit (можно изменить во время настройки)
Имя устройства по умолчанию в HomeKit (можно изменить во время настройки)
Введенные учетные данные Wi-Fi добавят новое устройство в вашу сеть.
В приложении Apple HomeKit просто используйте символ "+", а затем добавьте устройство, введя код подключения в кодовом наборе.
Имена для установки также можно измен��ть во время добавления. Будет добавлен новый мост и свет.
Инструкции по печати:
Используется черновой профиль 0,3
Никакие опоры не нужны
Никакие поля не нужны
Часть «Крышка» напечатана со 100% заполнением, поскольку она действует как диффузор.
Удачной печати :)
