ЖК-дисплей Apple IIc, разработанный специально для вашего...
Привет, коллеги-тинкереры!

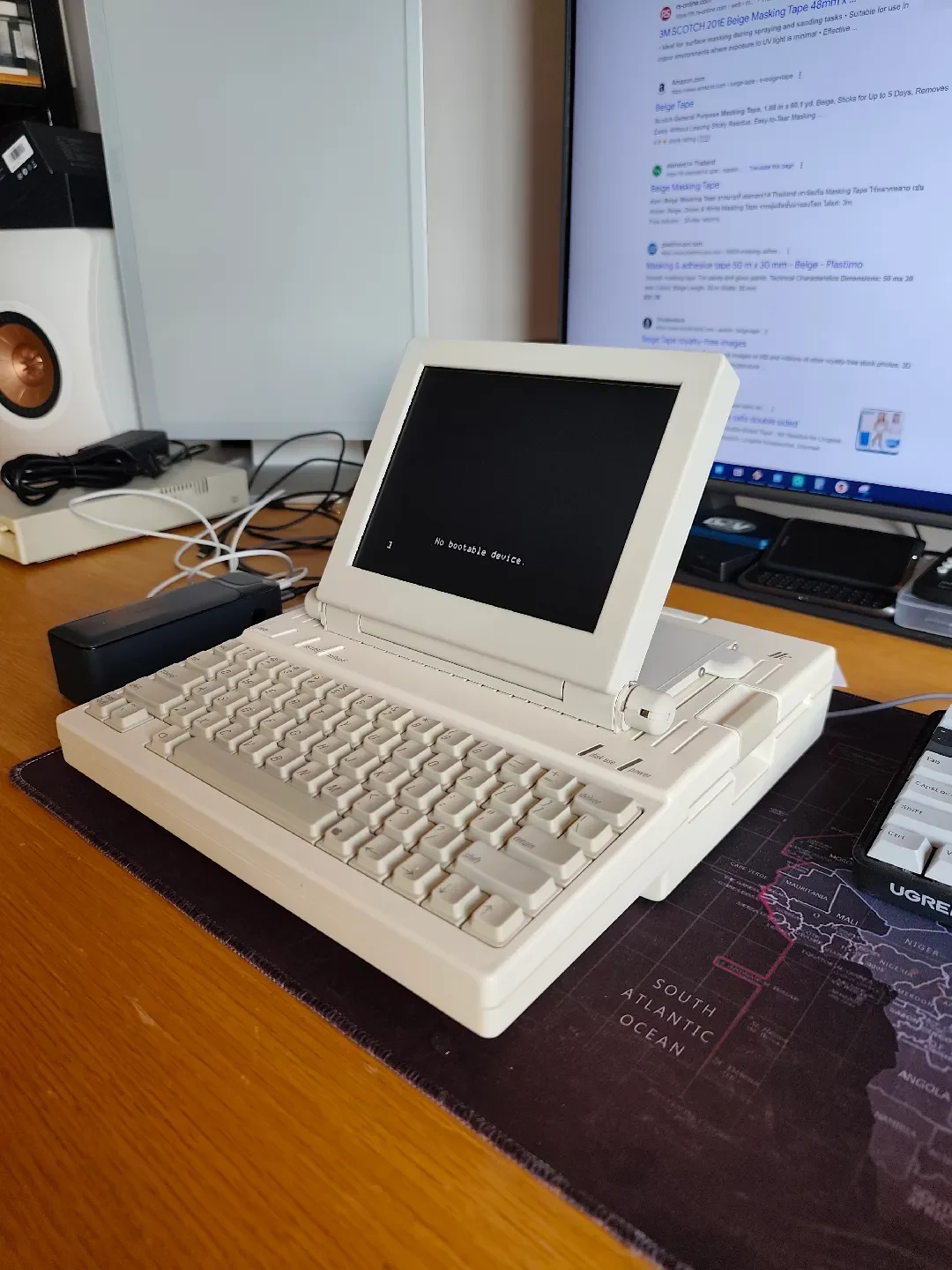

Недавно я потратил некоторое время на создание дисплея для Apple IIc, который можно напечатать на 3D-принтере, и сегодня тот день, когда я могу поделиться дизайном, поскольку все готово, собрано, протестировано и так далее.
Я делюсь файлами STL, чтобы вы могли распечатать дизайн самостоятельно (или отправить его в типографию), а также простым руководством по его сборке.
Используемый дисплей представляет собой 8-дюймовый экран Eyoyo с IPS-панелью, который хорошо работает, яркий и контрастный. Он также очень дешевый и доступен для большинства людей.
Предоставляются:
— STL-файлы для всех частей
— инструкция по сборке
— список запчастей
Используемые детали:
ЖК-монитор Eyoyo 8 дюймов S801H для ЖК-дисплея и водителя
Универсал��ная плата приемника USB-C PD (https://www.amazon.sg/Trigger-Module-Charge-Charger-Delivery/dp/B0BY8H5MS1)
Кабель RCA с кабелем длиной не менее 20 см.
2 жилы стандартного электрического кабеля (красный+черный)
2 шестигранных ключа 3 мм (нужно обрезать по размеру)
8X M3 12 мм винт
2 винта M2 15 мм
2 винта M4 с шестигранной головкой 40 мм
Встав��и вплавляемые тип М3 2Х 10мм
Вставки вплавляемые тип М4 2Х 10мм
Вставки вплавляемые тип М2 2Х 10мм
Нить накаливания Polar PLA, ретро-платина PLA или эквивалент
Проставки нейлоновые диаметром 20мм, отверстие М4 толщиной 1 мм (нужны для удержания дисплея и в качестве опорного подшипника)
Двусторонний скотч (вспененный, в идеале 3М)
Если вам нужны как��е-либо рекомендации или вы хотите поделиться улучшениями, спросите/добавьте/создайте!
Надеюсь, кому-то понравится этот дизайн, было весело его делать! Это позволит в сочетании с адаптером питания USB-C для IIc запускать весь комплект от одного блока питания (при условии, что он поддерживает USB-C PD). Потребляемая мощность составит около 4 Вт для дисплея и 8,5 Вт для компьютера (+7 Вт при работе дисковода).
