Выключатель света на двери холодильника Voron
В холодильниках есть свет, верно? Они включаются, когда вы открываете двери… Я хотел, чтобы мой мод дверцы холодильника на моем Voron 2.4 вел себя так же.
У меня есть две светодиодные полосы RGB, которые полностью независимы от этого и питаются от платы напряжением 5 В, а также две чисто белые светодиодные полосы, которые подключаются к запасному порту горячего конца и получают 24 В от платы. Их яркость можно регулировать с помощью программного обеспечения, и я установил для них значение по умолчанию на 10 % при включении принтера. Но я хотел, чтобы они становились ярче при открытии двери, поэтому… вот мое решение.
Что вам понадобится:

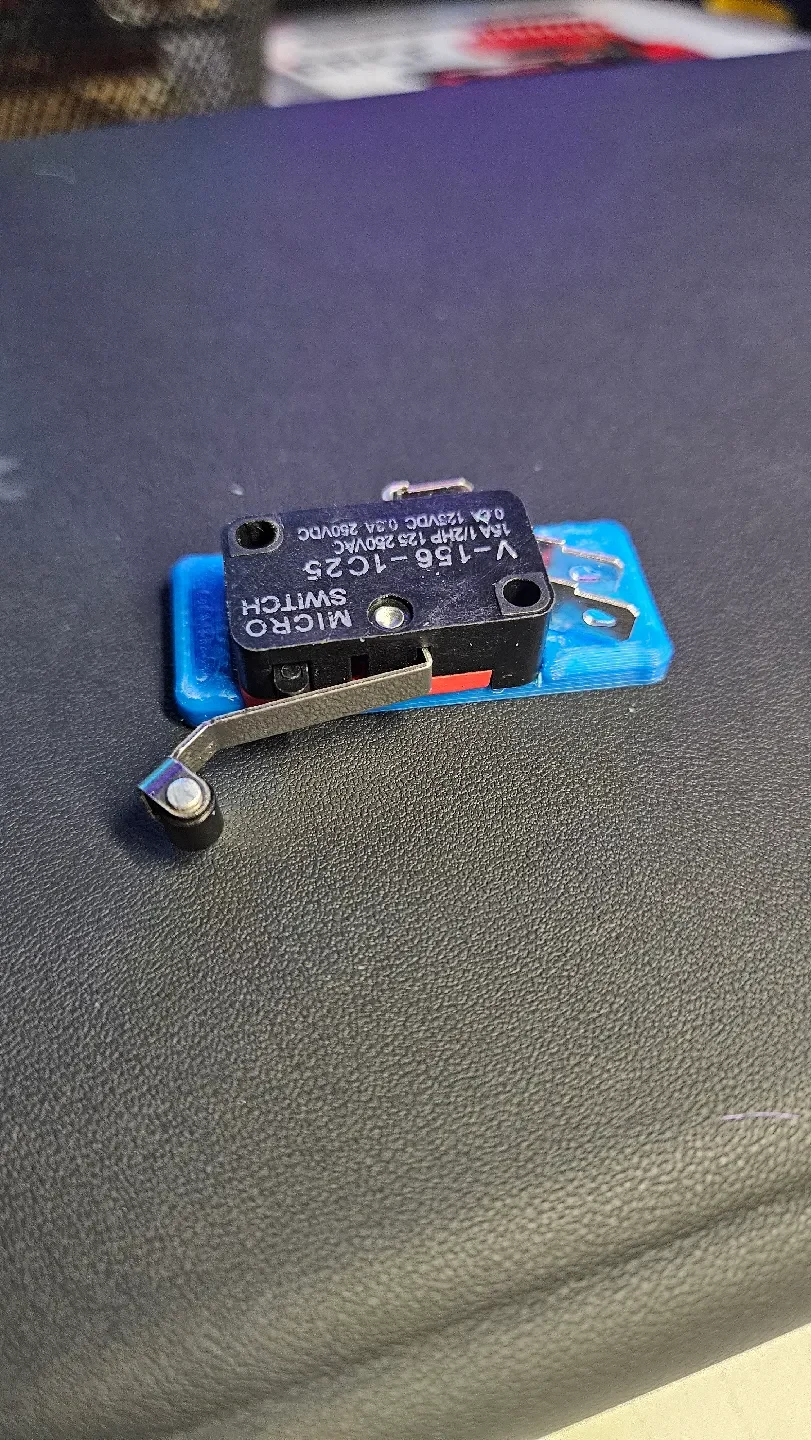

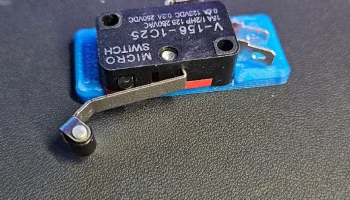

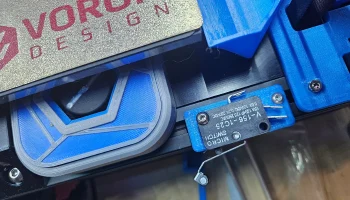

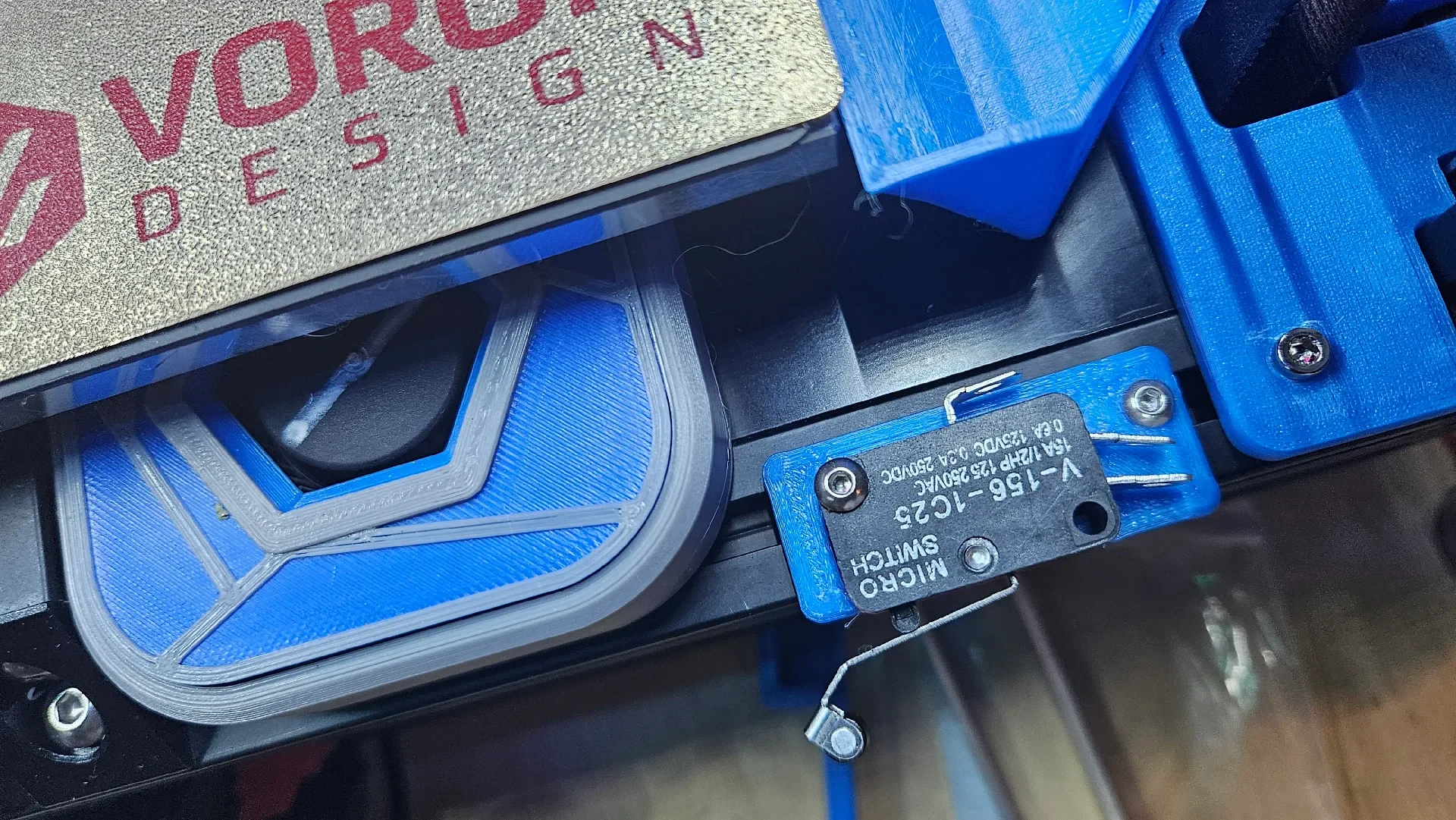

Микропереключатель V-156-1C25 (ссылка ��а Amazon)
Белые светодиодные полосы (ссылка на AliExpress)
Я использовал провод 16G, так как мы подаем 24 Вольта на 50 светодиодов.
Ворон 2.4 или Трайдент с модом дверцы холодильника
M3x14 и M3x10 (я думаю), а также две гайки с молотком M3.
Шаги:
Распечатайте STL этой модели (модель ABS или ASA создана с учетом усадки ABS)

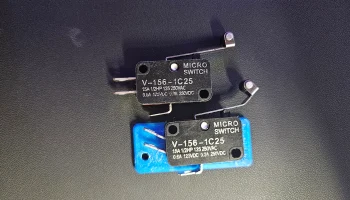

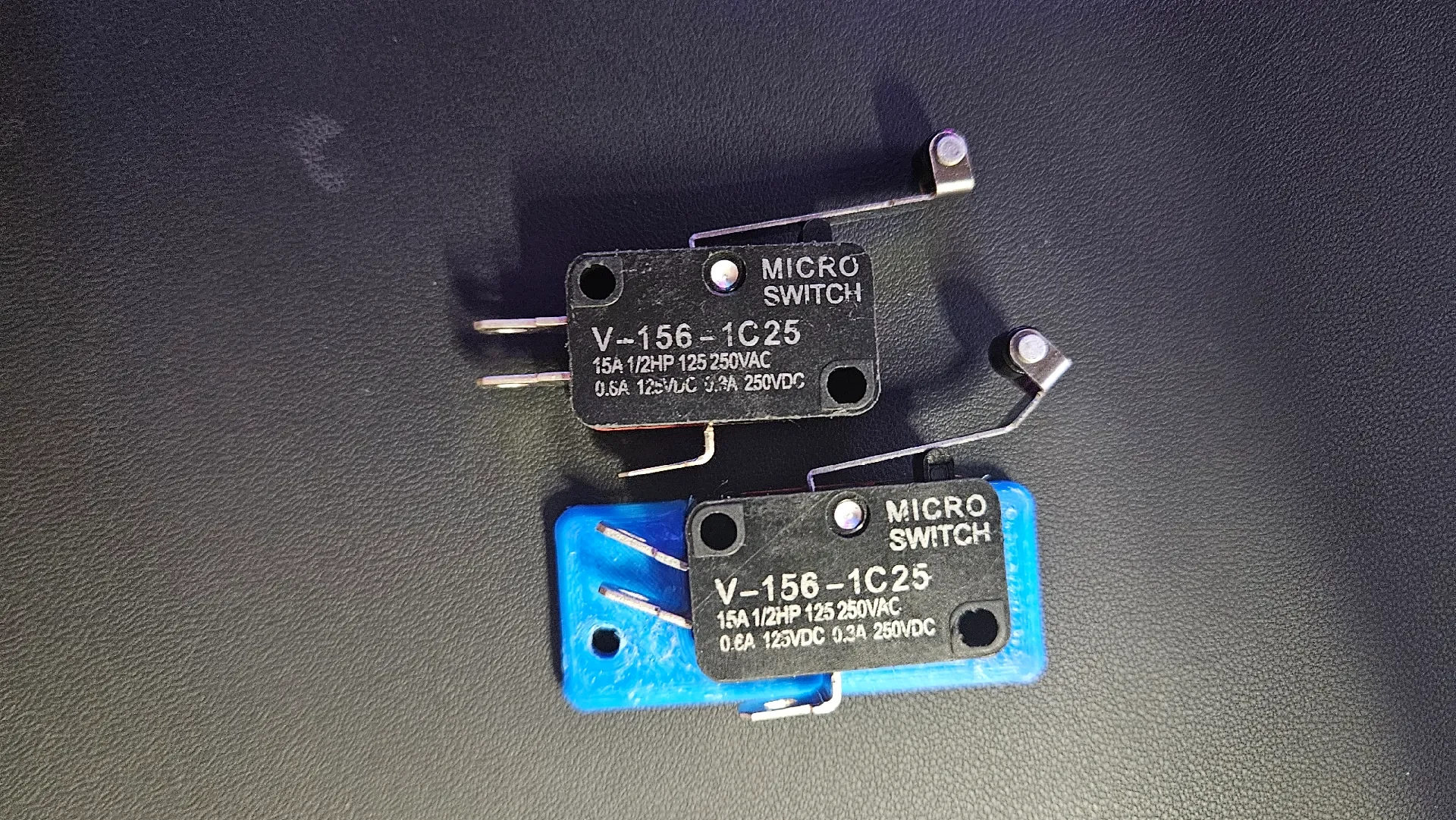

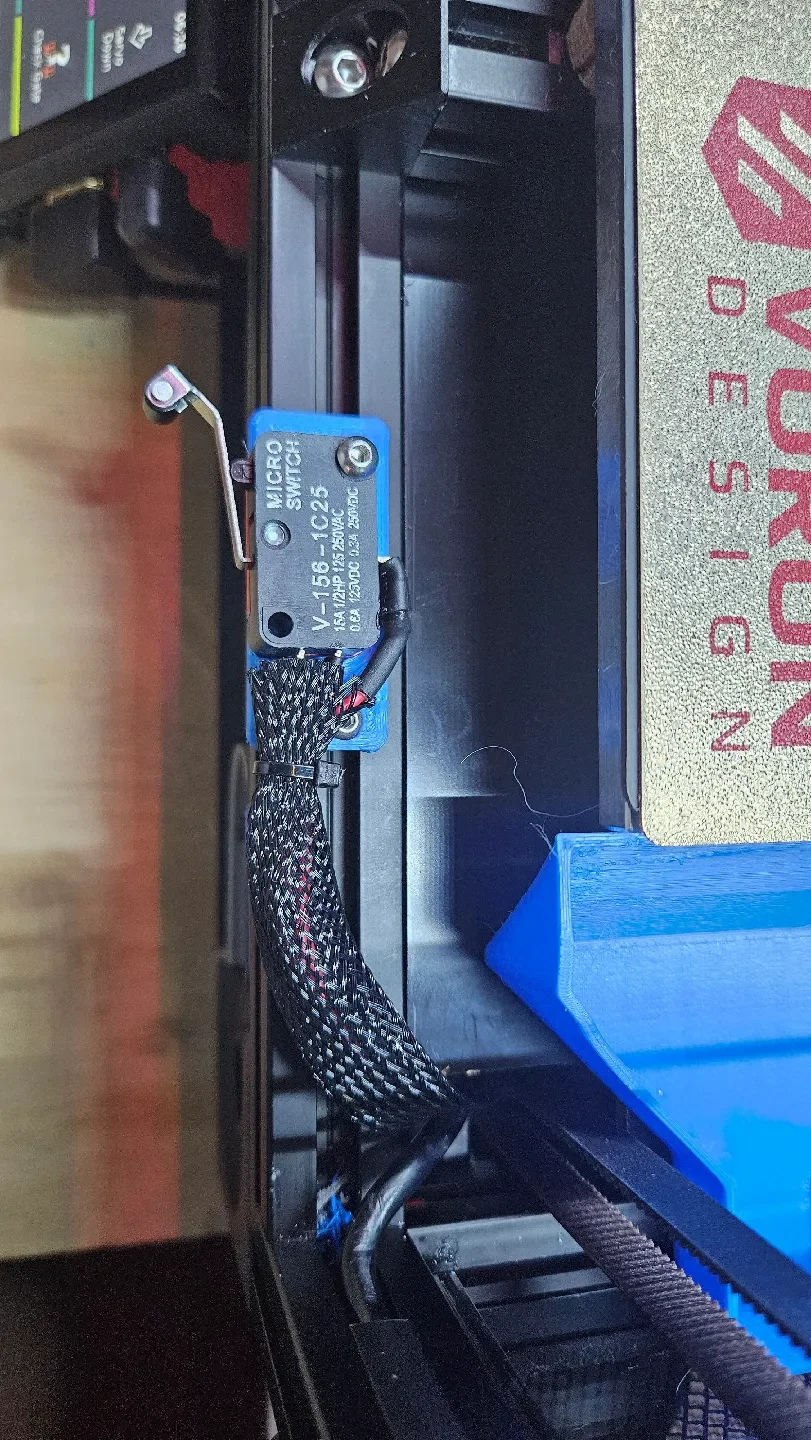

Затем припаяйте и термоусадите несколько проводов к микропереключателю. Мы собираемся управлять контактом заземления светодиодов, поэтому, если хотите, используйте черный цвет. На задней стороне вашего микропереключателя должна быть схема, клемма COM будет подключена к светодиодам, NC будет подключена к 24 В (земля) вашего источника питания, а клемма NO будет подключена к контакту заземления на плате для управления яркостью светодиода. (Смотрите схему на картинках) Стоит отметить, что мне также пришлось подогнуть две нижние клеммы микровыключателя, чтобы они не соприкасались с винтом на креплении.

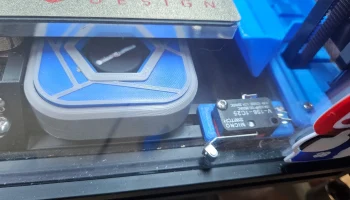

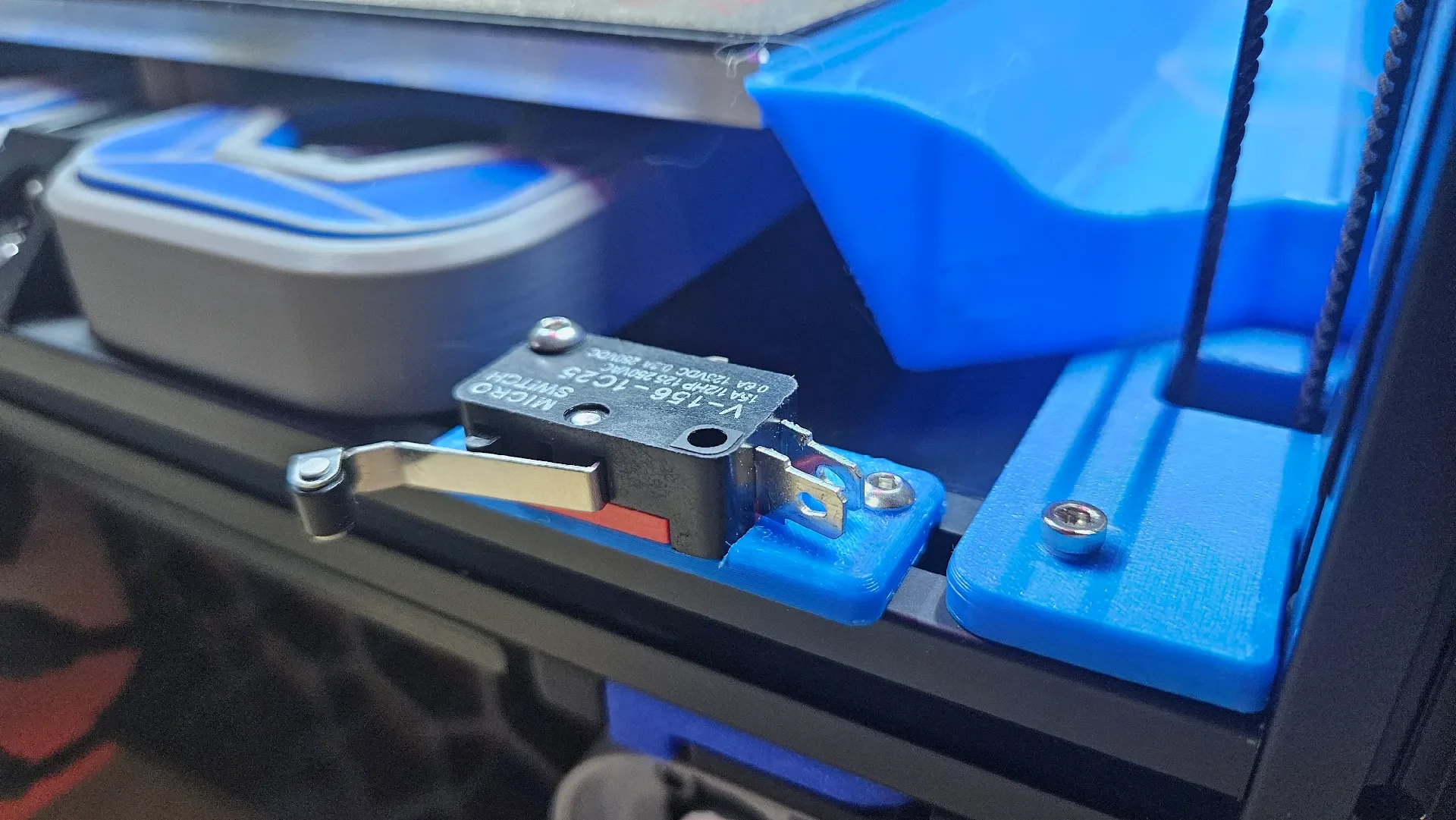

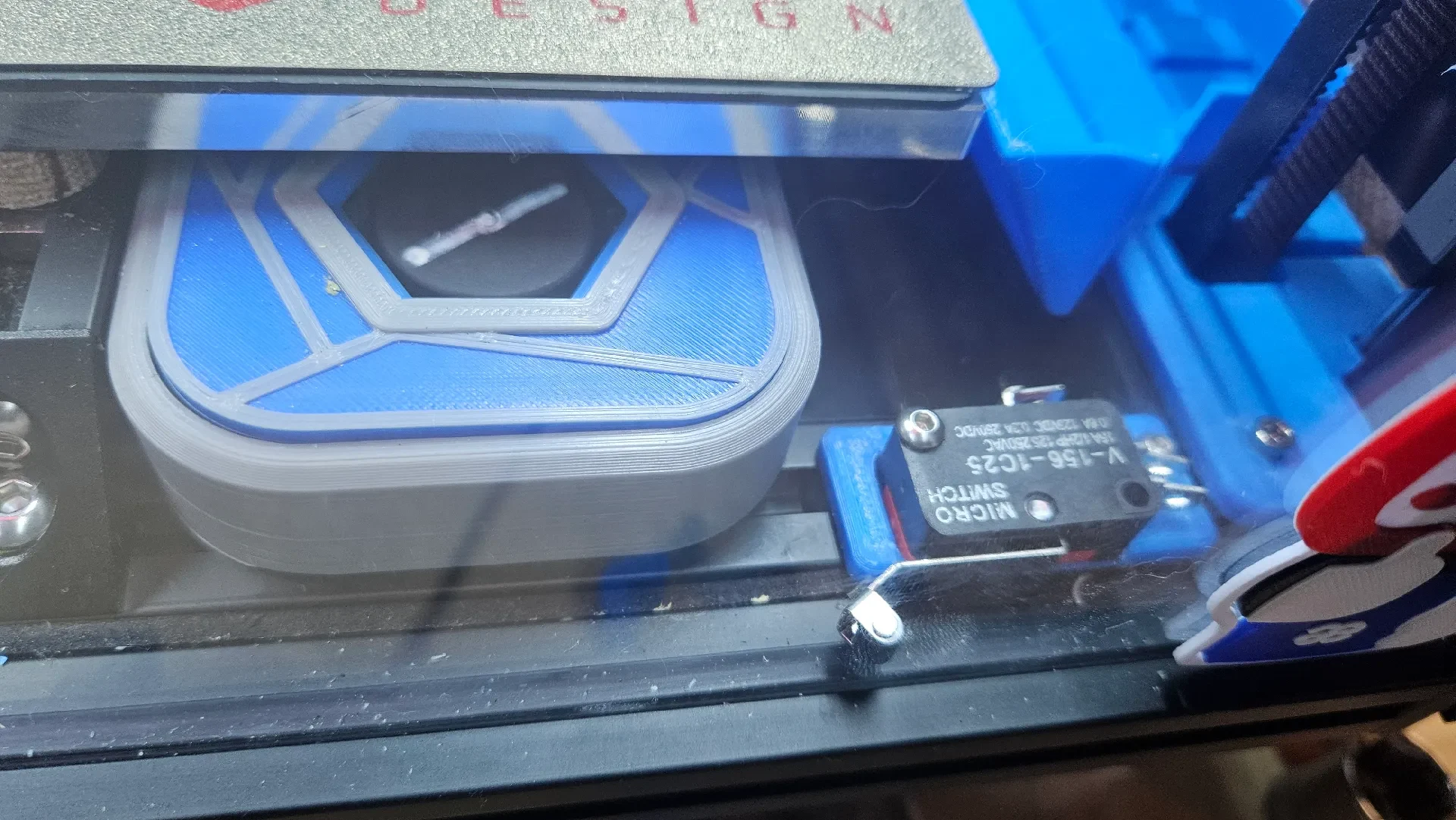

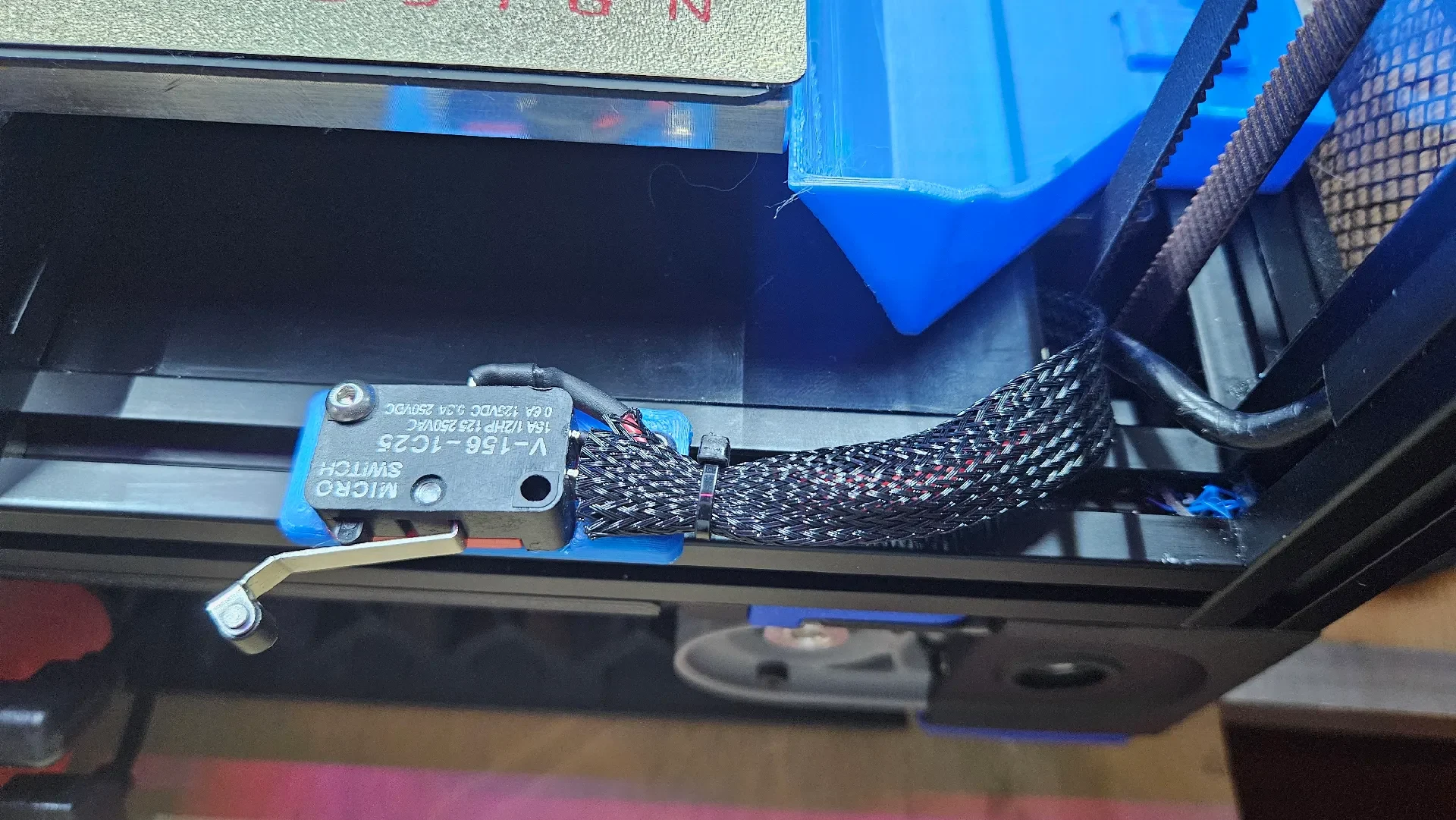

После того, как вы установили переключатель и проложили провода, вы заметите, что дверь не сжимает переключатель, чтобы плата могла управлять светодиодами. Чтобы это исправить, вам нужно будет согнуть конец переключателя и проверить его, чтобы увидеть, активирует ли дверь переключатель.

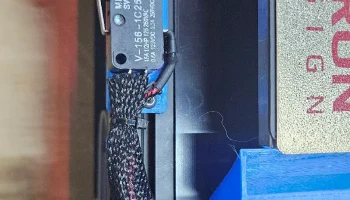

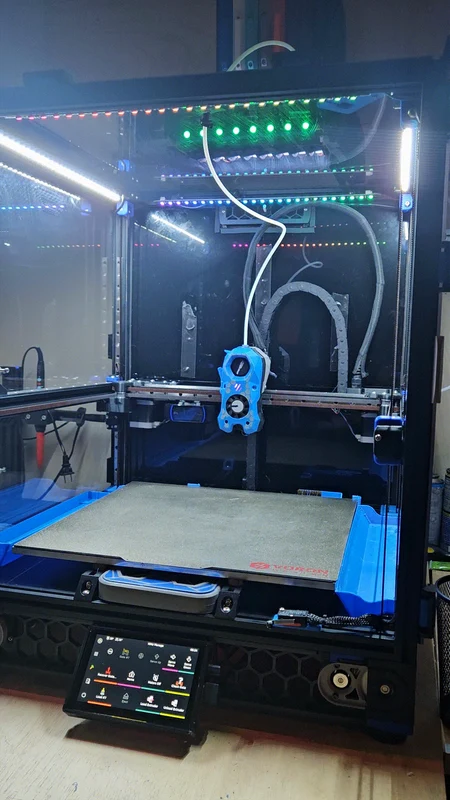

Итак, уберите проводку от ремня, убедитесь, что все защищено от короткого замыкания, и все готово. Теперь ваш принтер будет светиться на полную мощность каждый раз, когда вы открываете дверцу!
