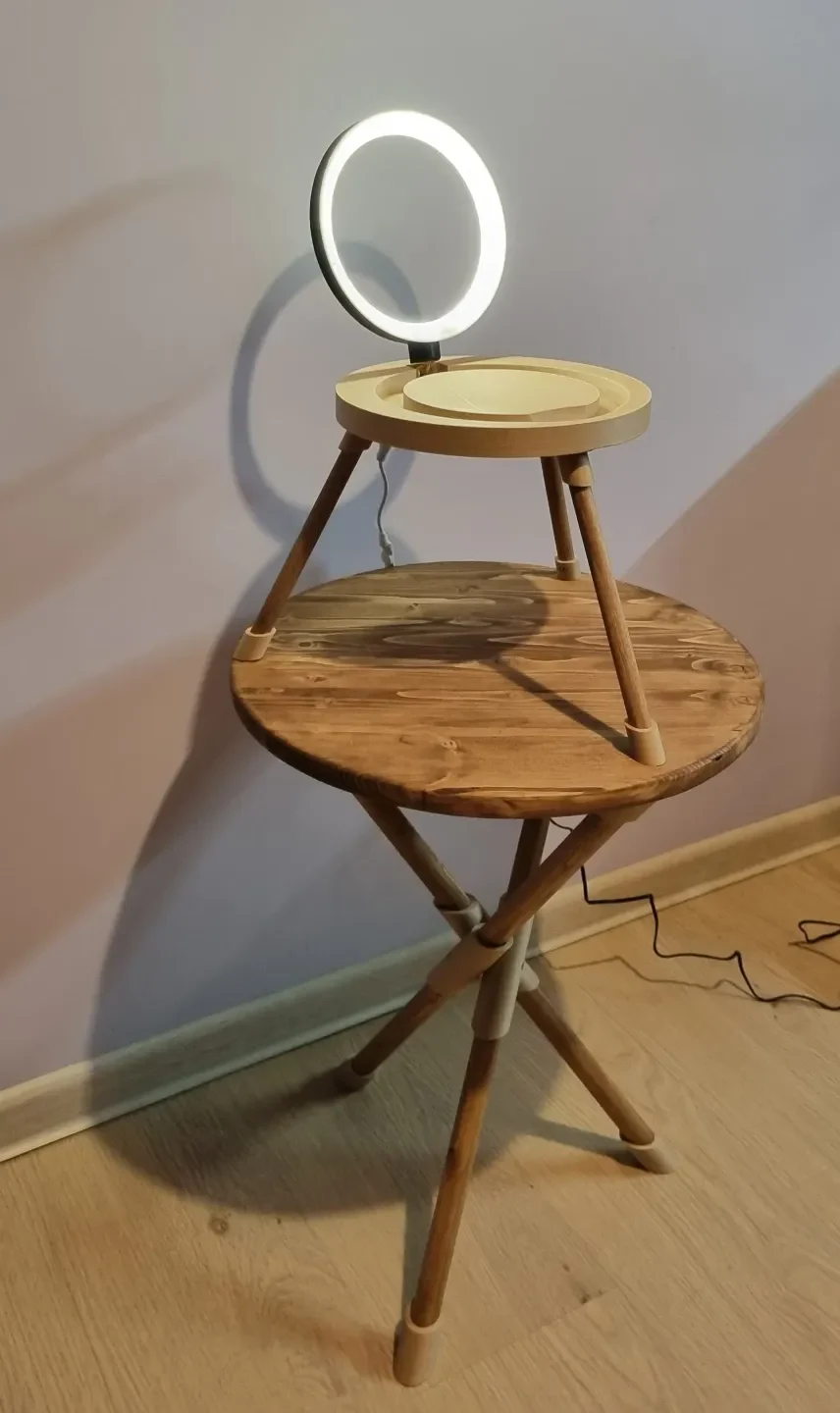

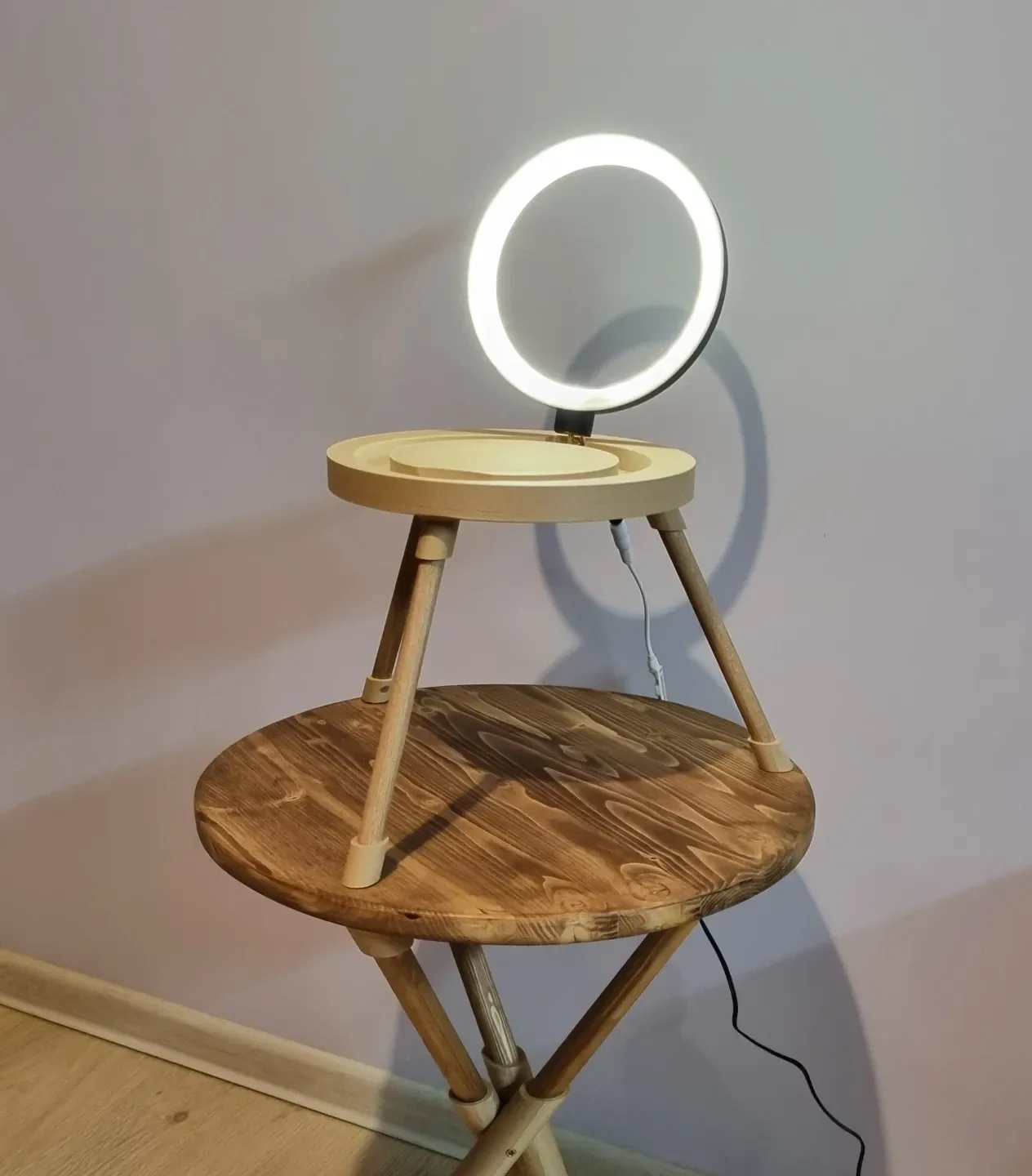

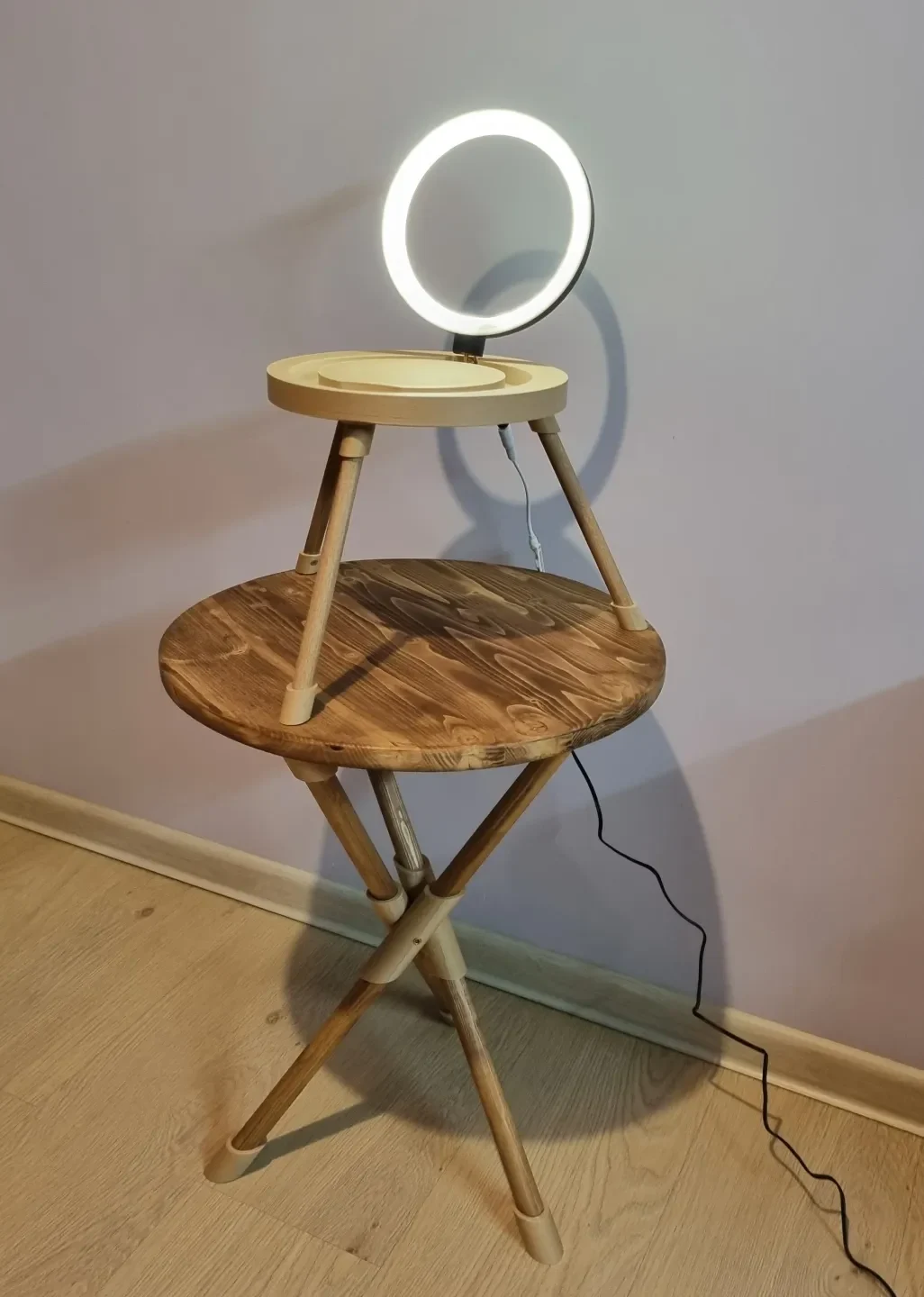

2-х ярусный деревянный стол/тумбочка с футуристической п...
Полная высота стола/тумбочки 73 см, но вы можете укоротить ножки и сделать его меньше.
Распечатанный список деталей:
Маленький столик х 1шт.
Нижнее крепление для небольшого столика х 3шт.
Маленькое настольное крепление x 3 шт.
Булавки 3 мм х 3 шт.
Большое настольное крепление x 3 шт.
3-стороннее соединение х 1 шт.
Ножки большого стола х 3шт.
Основание светодиодного кольца x 1 шт.
Светодиодный кольцевой отражатель x 1 шт.
Другие части:
Большая ножка стола длиной 58 см и диаметром 21 мм (3 шт.)
Маленькая ножка стола длиной 20 см и диаметром 14 мм (3 шт.)
Большая столешница диаметром 40 см (1 шт.)
Шуруп по дереву 3,5х16 мм (12 или 15 шт. в зависимости от типа сборки, см. 3) в инструкции по сборке)
Болт М3х6 мм (3 шт.)
Проставка М3 (3 шт.)
Диаметр 6 мм, длина 14 мм Деревянный дюбель (3 шт. дополнительно, в зависимости от типа сборки, см. 4) в руководстве по сборке)
Шуруп по дереву 3х12 мм (9 шт.)
Светодиодная лента 12 В постоянного тока (длина 50 см, если вы решите использовать более высокую мощность, вы не заметите отдельные светодиоды)
Цилиндрическая петля 12 мм (1 шт.)
Блок питания 12 В постоянного тока (минимум 1 А) с разъемом 2,1x5,5 (1 шт.)
Разъем постоянного тока 2,1x5,5 мм (1 шт.)
Диммер для светодиодной ленты 12 В (опционально)
Инструкции по сборке
Вам необходимо отрезать одну сторону ножек под правильным углом (оба типа ножек № 1; № 2; из другого списка деталей), для этого можно использовать распечатанные верхние крепления стола (для большого стола № 5; для маленького № 3; из распечатанного списка деталей). Просто положите их на один конец, отметьте край и отрежьте его пилой.
Рекомендую начать сборку со стола большего размера:

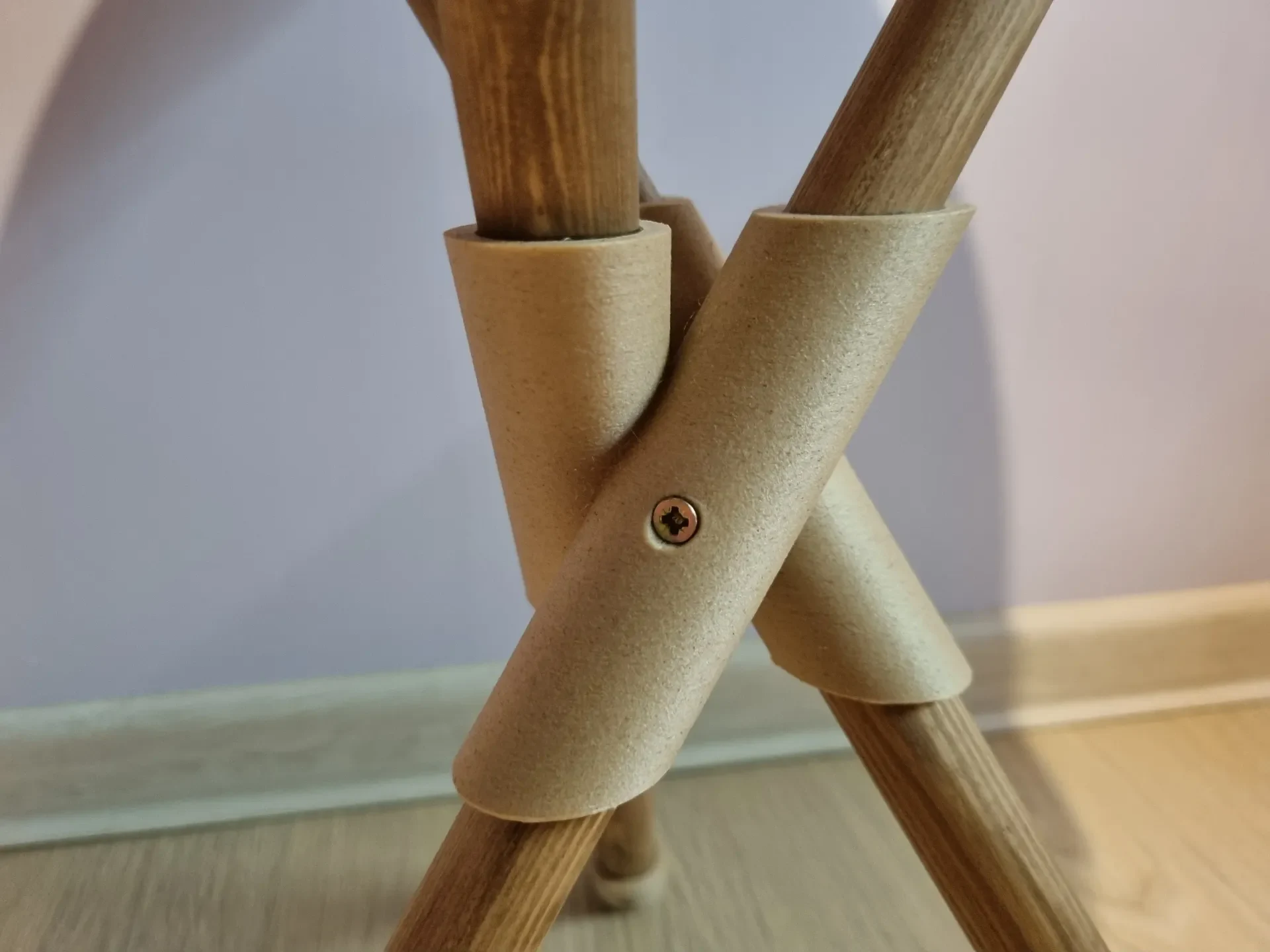

Соедините большие ножки (№ 1 из «Других деталей») с помощью распечатанного трехстороннего соединения (№ 6 из распечатанного списка деталей), поместите распечатанные большие настольные крепления (№ 5 из распечатанного списка деталей) на одну сторону ножек (ту, которую вы обрезали под углом).
Затем поставьте большой стол (№3 из «Других частей») на землю и найдите правильное положение всех ножек (все верхние крепления должны сидеть на большом столе ровно, без зазоров). Затем отметьте карандашом области вокруг верхних креплений.
Снимите верхние крепления (№ 5 из распечатанного списка деталей) с ножек и поместите их на большой стол в положение, которое вы отметили на предыдущем шаге. Теперь есть два способа соединения большого стола (№3 из «Других деталей») с верхними креплениями (№5 из распечатанного списка деталей): с помощью деревянных дюбелей (№7 из «Других деталей») или шурупов (№4 из «Других деталей») в центральном отверстии. С шурупами жесткость выше, но сборка немного сложнее (сложнее выровнять ножки, когда верхнее крепление прикручено к столу).
Если вы решите использовать деревянные дюбели, отметьте центральное отверстие верхнего крепления на большом столе. Просверлите его сверлом диаметром 6 мм и проделайте то же самое с каждой ножкой.
Если вы решите использовать шурупы для дерева, просто прикрутите верхнее крепление к столу через центральное отверстие.
Затем вы можете соединить большой стол с ножками и трехсторонним соединением.
Закрепите его винтами: вкрутите 3 винта через верхнее крепление к столу.
Вверните еще 3 винта через трехходовое соединение с ножками.
Соедините распечатанные ножки большого стола (№7 из распечатанного списка деталей) с деревянным�� ножками и закрепите их винтами. Если длина ваших деревянных ножек немного неравномерна, вы можете компенсировать (выровнять) ее с помощью печатных ножек, просто не доводите их до конца.
Теперь можно собрать верхний столик:

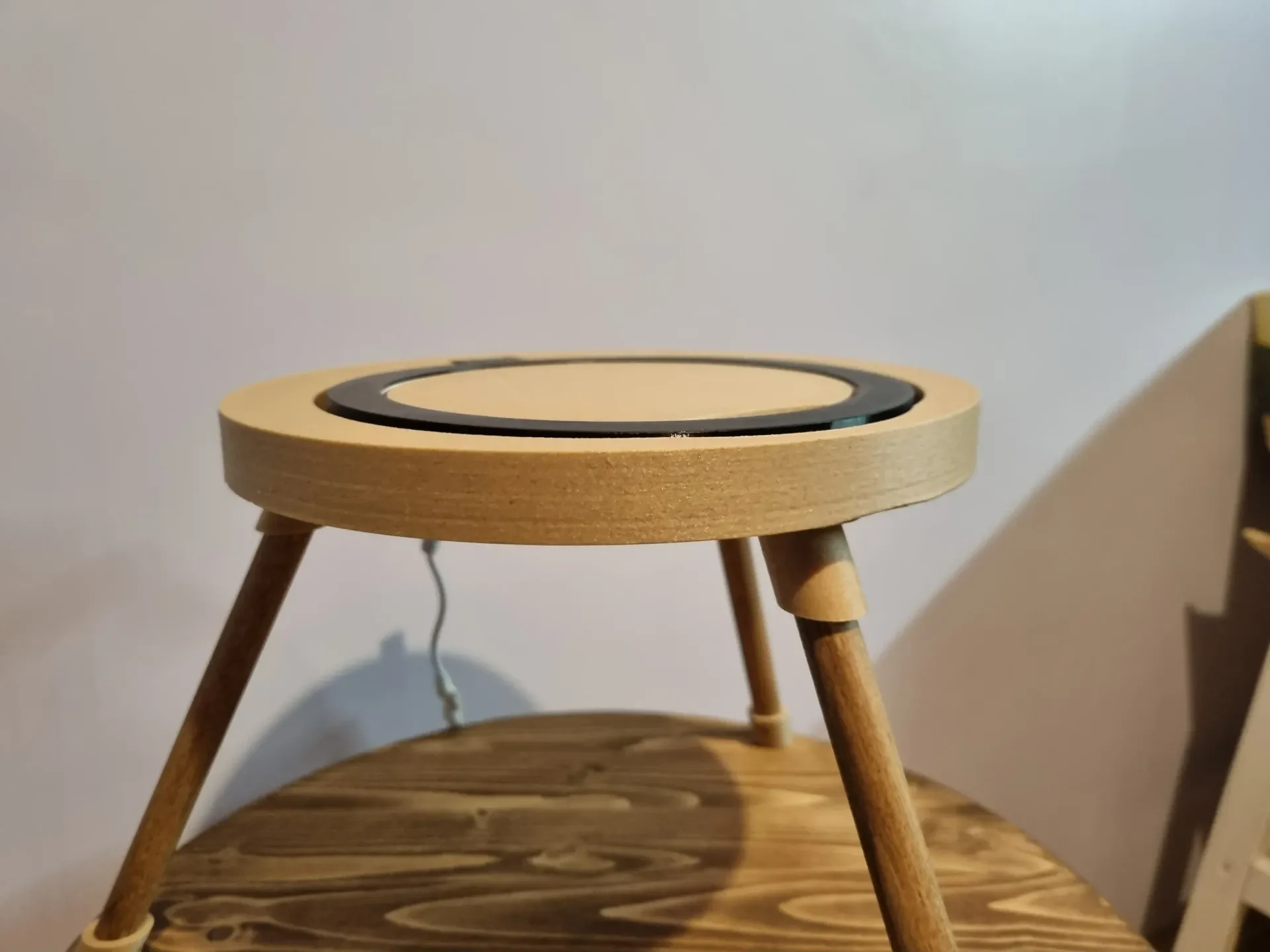

Внизу небольшой распечатанной таблицы (№ 1 из распечатанного списка деталей) вы найдете отверстия диаметром 3 мм. Вставьте штифты 3 мм (№ 4 из распечатанного списка деталей) во внешние отверстия.
Поместите распечатанные маленькие настольные крепления (№ 3 из распечатанного списка деталей) на распечатанный стол (№ 1 из распечатанного списка деталей) и соедините его с помощью штифтов (возможно, вам придется немного укоротить штифты). Затем закрепите его с помощью болта М3 (№5 из «Других деталей») с проставкой (№6 из «Других деталей»).
Установите короткие ножки (№ 2 из «Других деталей») на верхнее крепление крепления (№ 3 из распечатанного списка деталей). Вверните небольшой винт (№ 8 из раздела «Другие детали») через верхнее крепление.
Соедините другой конец деревянной ножки (№ 2) с нижним креплением небольшого столика (№ 2 из распечатанного списка деталей).

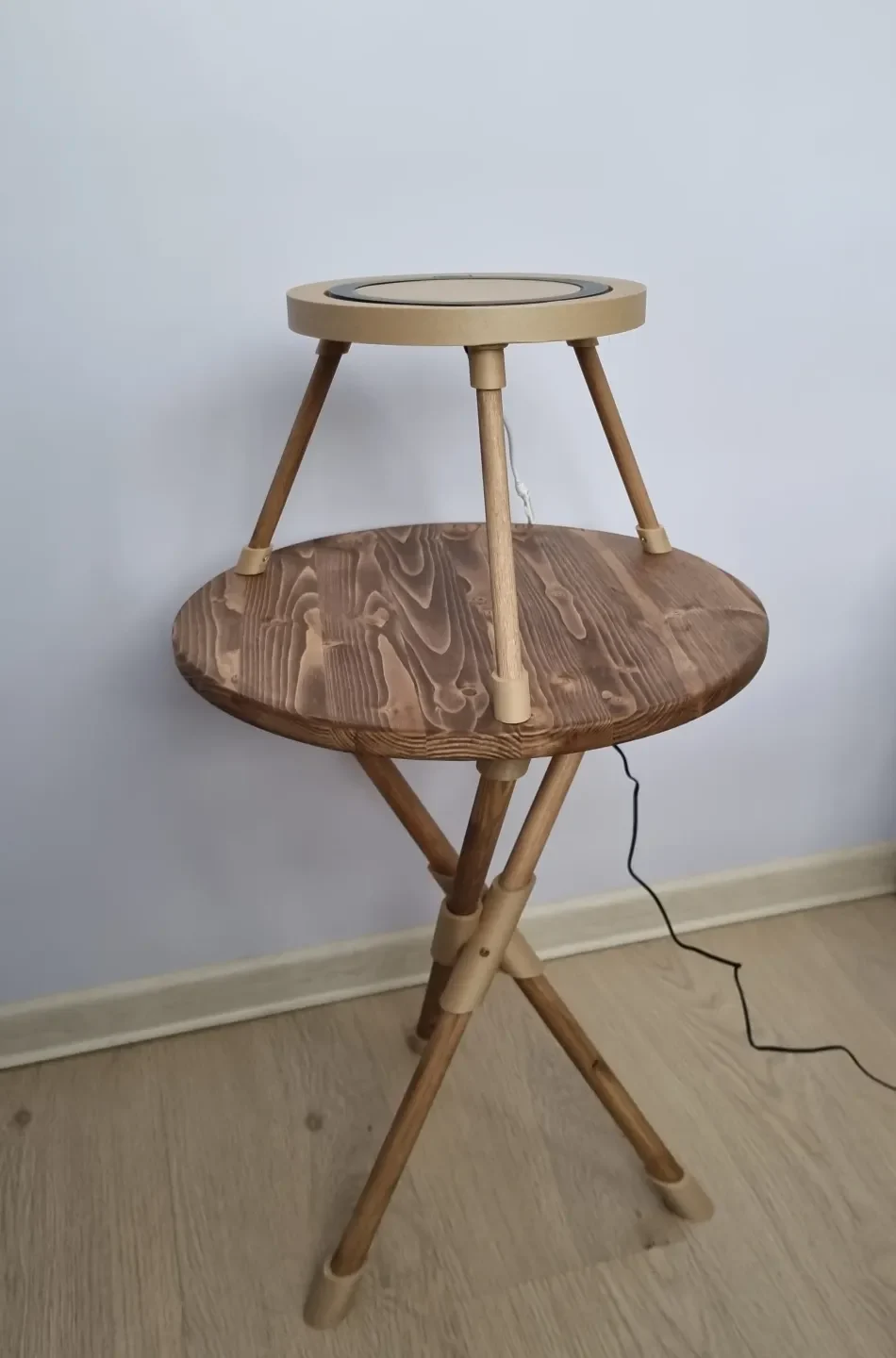

Поставьте маленький столик на ножках на большой стол.
