Свет для сада/дорожки (LED) [Обновление в 2025 г.]

Эта модель предназначена для проводного освещения сада/дорожки в стиле уличного фонаря. Украсьте свою садовую дорожку огнями, не тратя целое состояние на MoonRays или аналогичные продукты, где одна лампа может стоить до 20 долларов! Оптом я могу изготовить их примерно по 3 канадских доллара за лампу, плюс-минус 1 доллар.

Это описание было обновлено с исходной версии 1 (2023 г.) до версии 2 (2025 г.), которая содержит ряд улучшений.

Поработайте над дизайном в TinkerCAD.

Обзор

Конструкция состоит из прямоугольной головной секции в стиле «уличного фонаря» (поднимается вверх и в одну сторону, чтобы опора была смещена от источника света), набора опор, которые позволяют настраивать высоту и позволяют пропускать через них провод, а также одной из 3 отдельных оснований, которые можно использовать для индивидуального расположения. Полный набор вариантов запчастей:

Голова (квадратная, в стиле «фонарь»)
вставка из светодиодной ленты
Крышка диффузора (опция)
Подъемный столб 50 мм
Подъемная стойка 100 мм
Подъемная стойка 200 мм

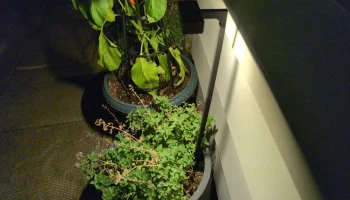

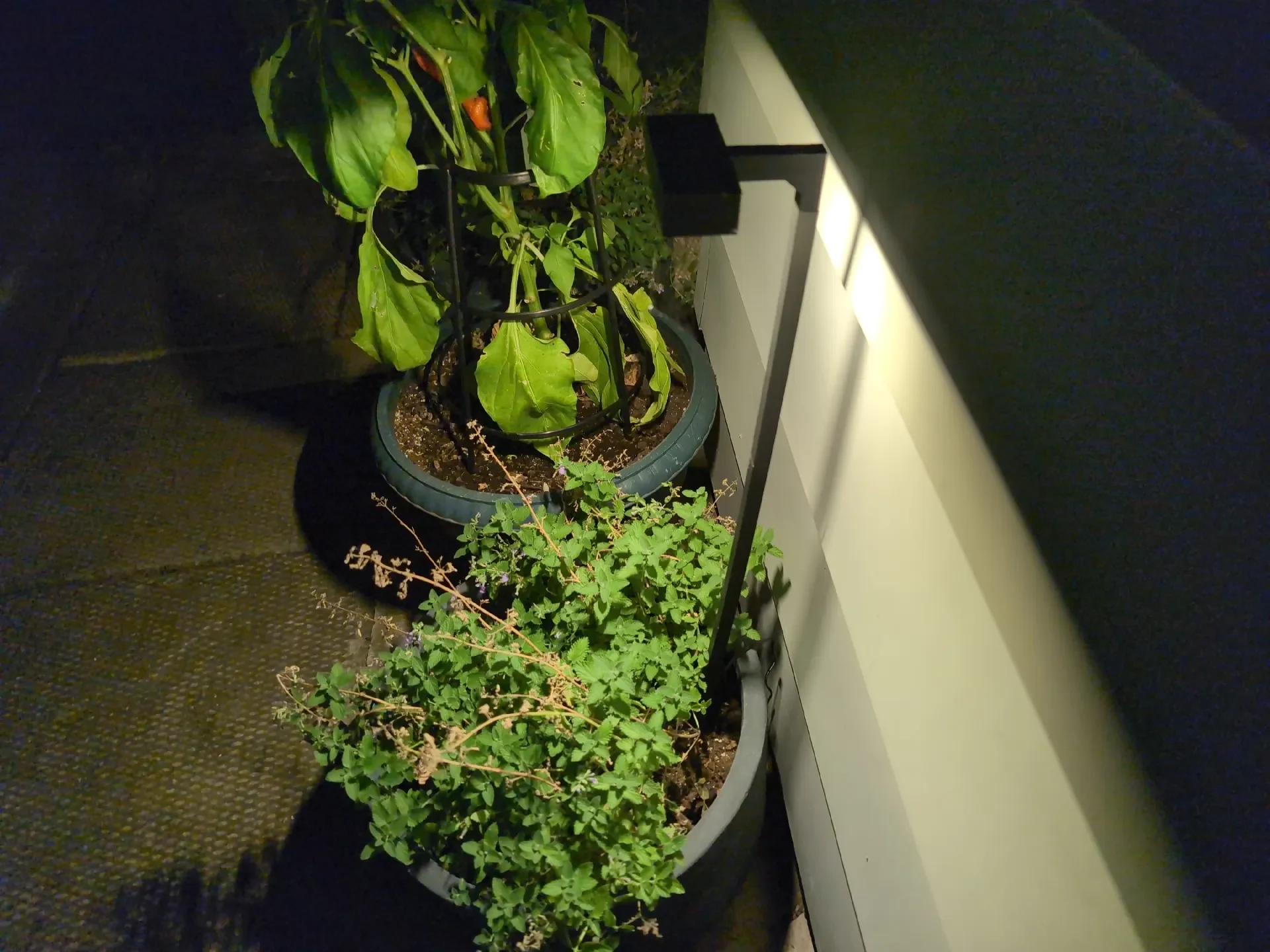

Основание для настенного крепления (можно привинтить или приклеить лентой к стене/забору/т. д.; предназначено для винтов с головкой №8)
Основание с зажимом (размер для металлического ограждения https://www.amazon.ca/dp/B09XXBPBNL)

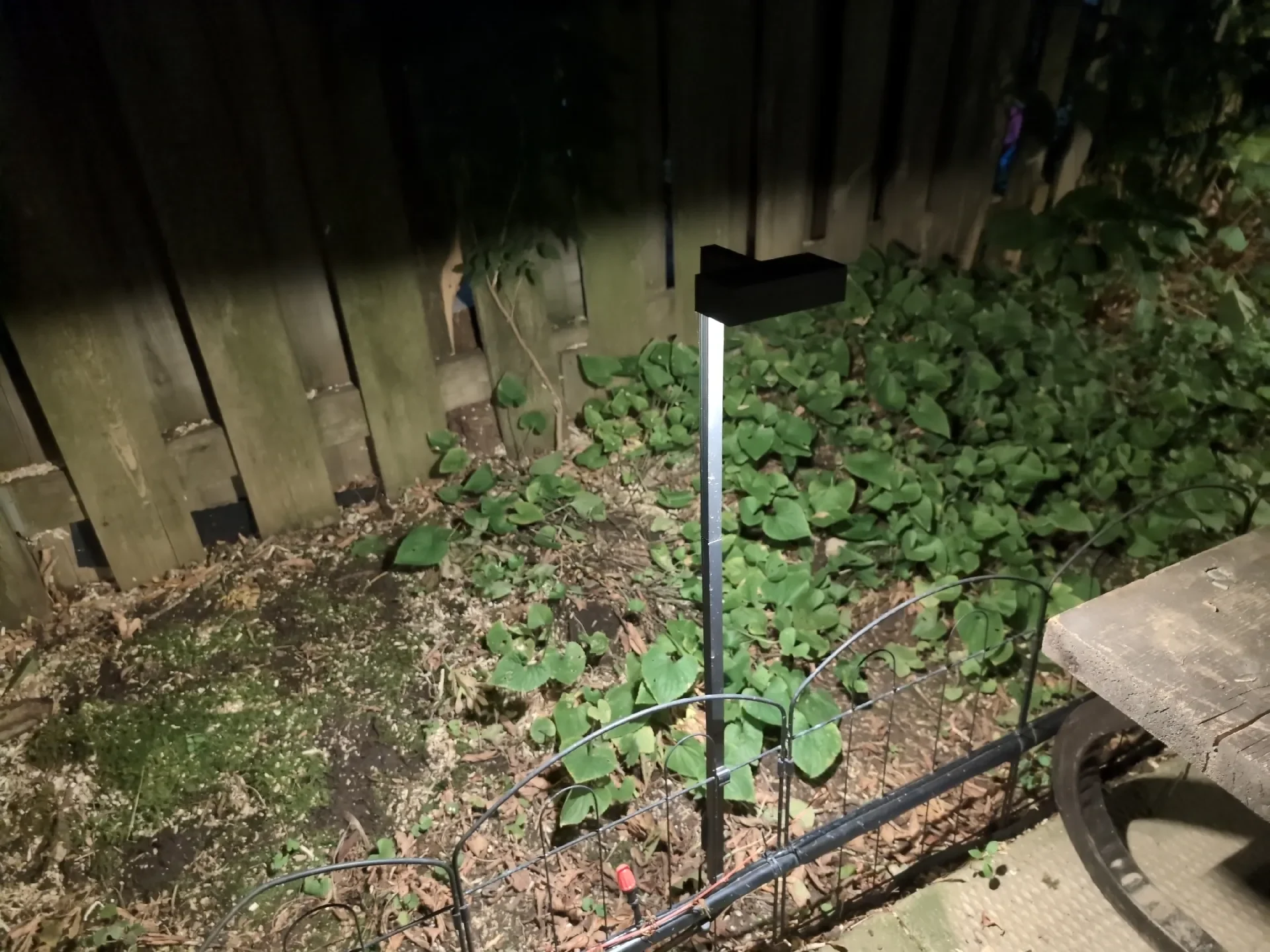

Наземная база (для непосредственного погружения в землю)
Колышек 140 мм (используется с основанием Ground; для мягкой почвы или дополнительной устойчивости)
Колышек 90 мм (используется с наземным основанием; для твердой почвы)
Обертка для проволоки (опционально, для удержания провисшей проволоки при необходимости)

Кроме того, вам понадобится:

Наружное освещение светодиодными лентами (например, https://www.amazon.ca/dp/B0C4PCSYJF)
Силиконовый провод калибра 24 (например, https://www.amazon.ca/dp/B0CBB4VG5V)
Какой-то способ подключения подводящего провода к вашей электропроводке
Инструмент для зачистки проводов, паяльник и припой для подключения провода к полосовым светильникам.
Жидкость ASA/ABS (ABS/ASA + ацетон) или суперклей (опционально, для максимальной жесткости опор, крепления обмотки провода и для защиты светодиодной ленты)

Светодиодная вставка рассчитана на размещение двух секций (~50 мм) COB или традиционных светодиодных лент; какое напряжение вы используете, зависит от вашей системы, но подойдет любая стандартная светодиодная лента диаметром 8 мм. Лично я считаю, что это идеальное количество света для одной лампы, чтобы осветить участок дороги длиной около 4 футов или подчеркнуть какой-либо объект. Существует также дополнительная крышка-рассеиватель, которую можно напечатать из прозрачного материала, чтобы помочь рассеивать свет, но лично меня это не беспокоит; он включен только в целях настройки.

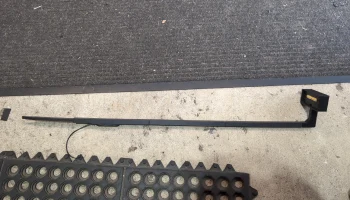

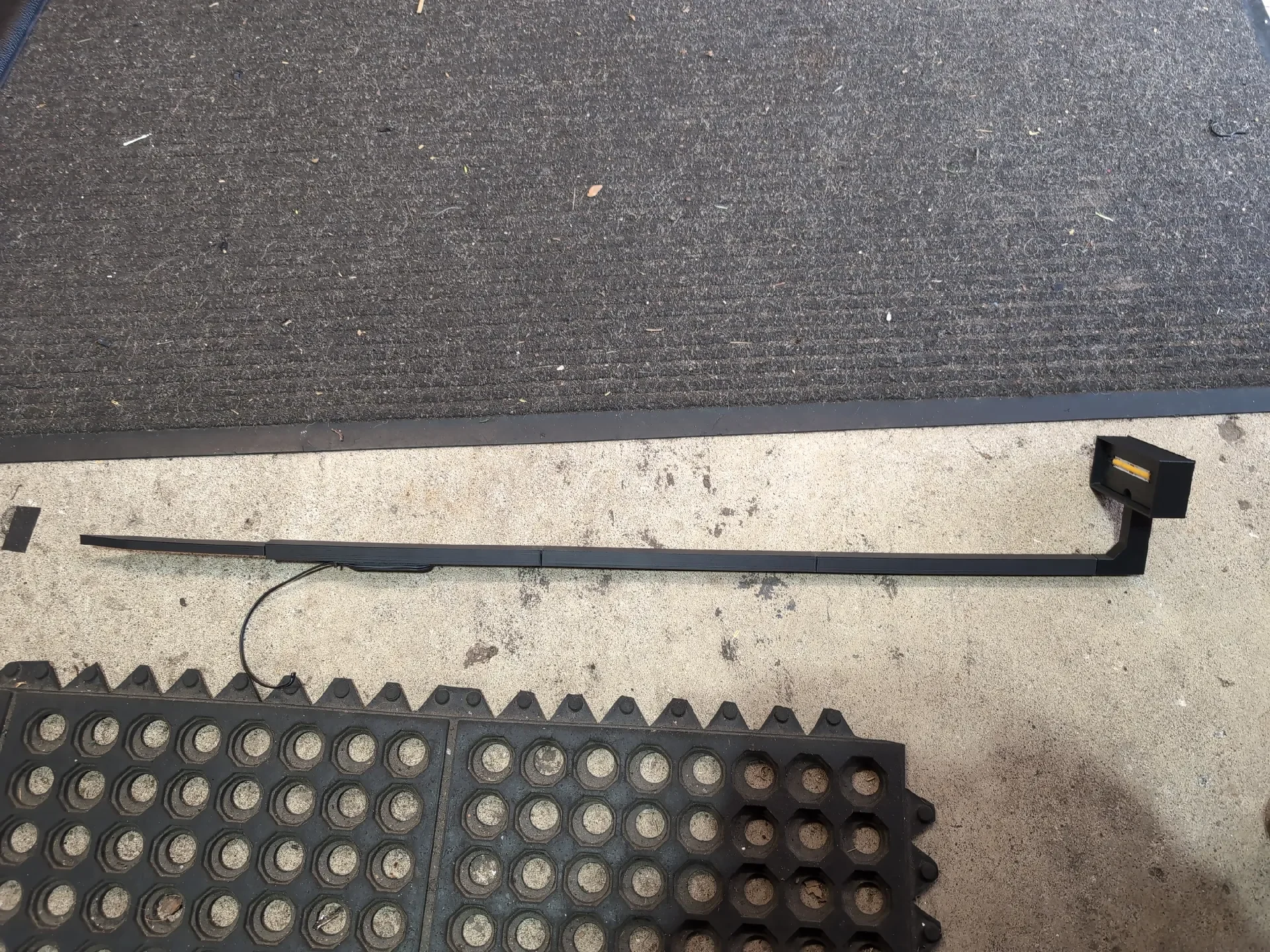

Существует три варианта длины подступенка: 50 мм, 100 мм и 200 мм, поэтому вы можете легко настроить точную высоту. Я обычно использую 2 опоры диаметром 200 мм общей высотой ~ 600 мм (~ 2 фута), включая базовый блок.

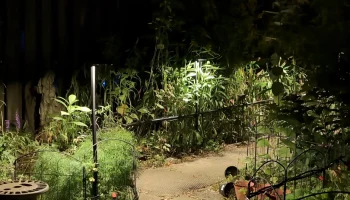

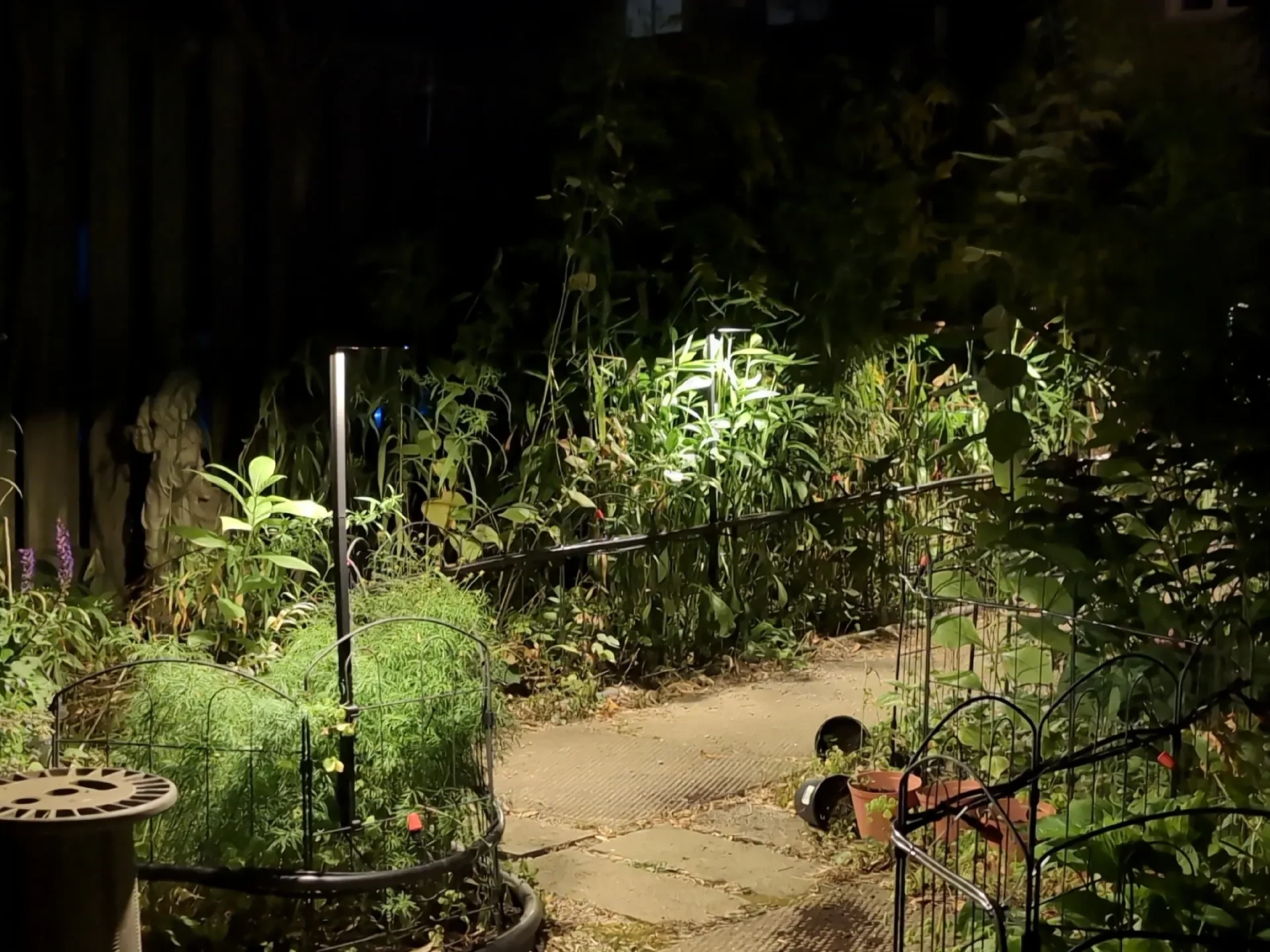

Три различных основания обеспечивают очень широкий спектр возможных вариантов монтажа. Используйте «земляное» основание и колышек для установки фонаря непосредственно в почву; используйте крепление «зажим» для крепления к вышеупомянутому металлическому ограждению; или используйте «настенное» крепление для крепления к стене, забору или другой подобной вертикальной поверхности. Все три крепления я использую в своем саду в разных местах.

Конфигурация печати

Я печатаю их в ASA для максимальной защиты от атмосферных воздействий на открытом воздухе; мой V1 был напечатан из ABS, но через год (включая оставление их на зиму) пластик стал очень хрупким, и три отдельных фары сломались по-разному. Я воспользовался возможностью перепроектировать всю систему, чтобы предоставить больше базовых типов, а также оптимизировать дизайн для ASA и моего нового принтера Creality K1 Max.

Модель следует печатать с высотой слоя 0,16 мм или 0,24 мм; под это оптимизирована вся конструкция, особенно размер вставок для плотного прилегания. Хотя это можно изменить, ваши результаты могут отличаться.

Для максимальной прочности и межслойного сцепления рекомендуется 5-7 слоев стены, так как это имеет большое значение при сборке (см. ниже).

Скорость зависит от вашего принтера, но, как и для всех видов печати ASA, для максимальной производительности рекомендуется более низкая скорость.

Заполнение может составлять от 10 до 25 % или даже 100 %, если
