Противотуманная фара Infiniti G37

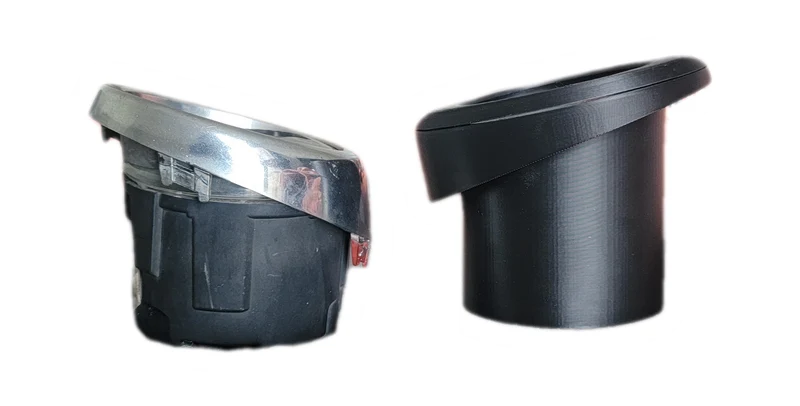

Это сборка противотуманных фар, которую можно напечатать на 3D-принтере для Infinti G37, G35, G25 и аналогичных моделей. Это прямая замена штатного противотуманного фары в сборе. Эта модель монтируется с использованием OEM-оборудования и лампочки. Как и OEM-сборка, эта модель принимает ту же лампочку и устанавливается таким же образом.
ПРИМЕЧАНИЕ. Более подробное руководство по сборке с изображениями скоро выйдет. Это всего лишь приблизительный план для тех, кто может импровизировать и придумывать что-то самостоятельно.
------------------------------------------------------------------------------------------------------------------
Строительные материалы:
Монтажные винты размером 4-32 1/2 дюйма: 4 шт.
Гайки размера 4-32: x8
Лист поликарбоната толщиной 1/8 дюйма: достаточно, чтобы разрезать 2 линзы с внешним диаметром 87 мм.
~~~(Для большей долговечности рекомендуется лист поликарбоната, но подойдет любой прозрачный пластиковый лист.)~~~~~
Двусторонняя автомобильная лента 3М: около 200 мм.
Временный клей (горячий клей)
Перманентный клей (прозрачная быстросхватывающаяся эпоксидная смола): JB ClearWeld Epoxy
------------------------------------------------------------------------------------------------------------------
Инструкции по сборке:

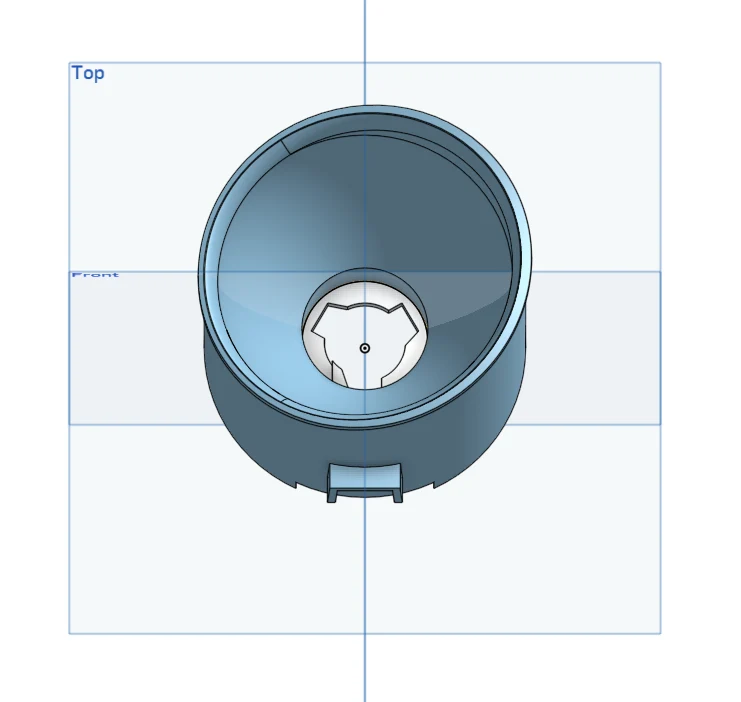

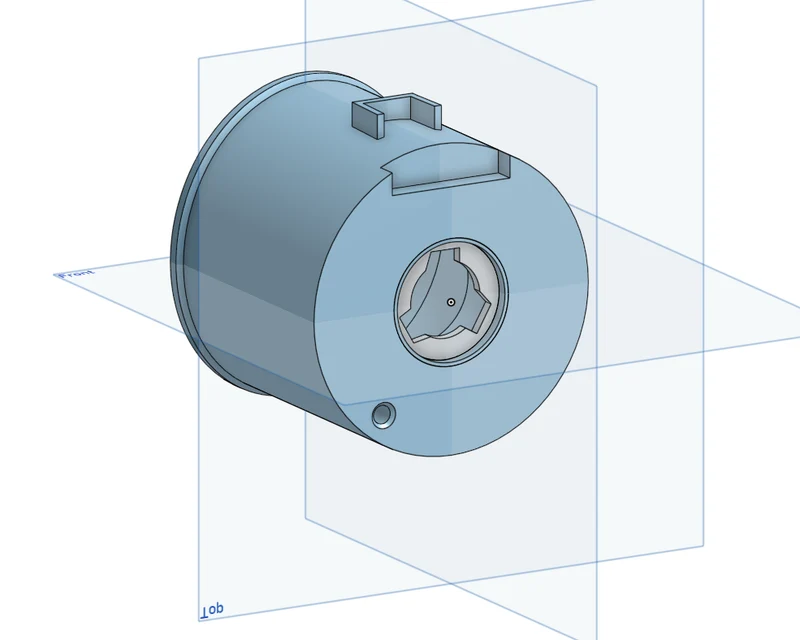

Шаг 1) Распечатайте левый и правый корпус узла. По 1 шт. (Опора; только на рабочей пластине.)

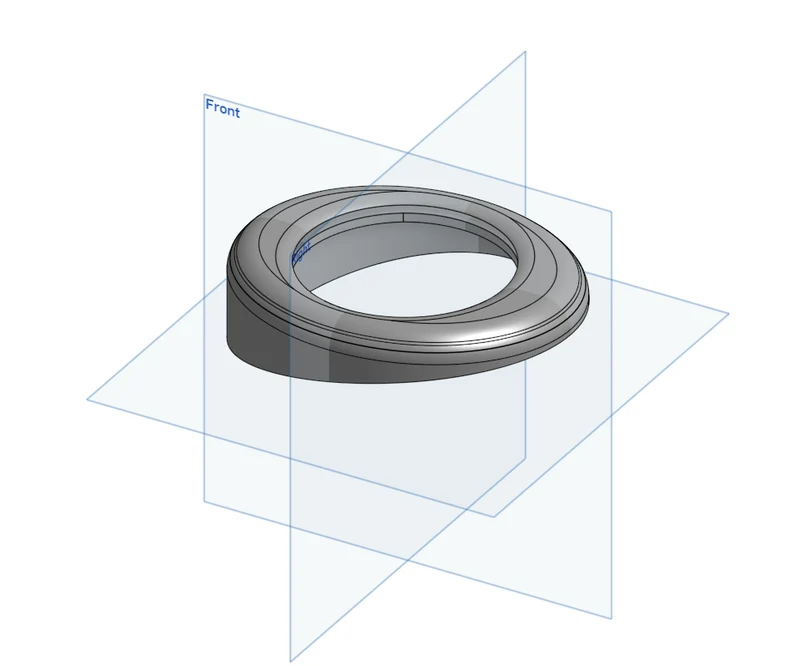

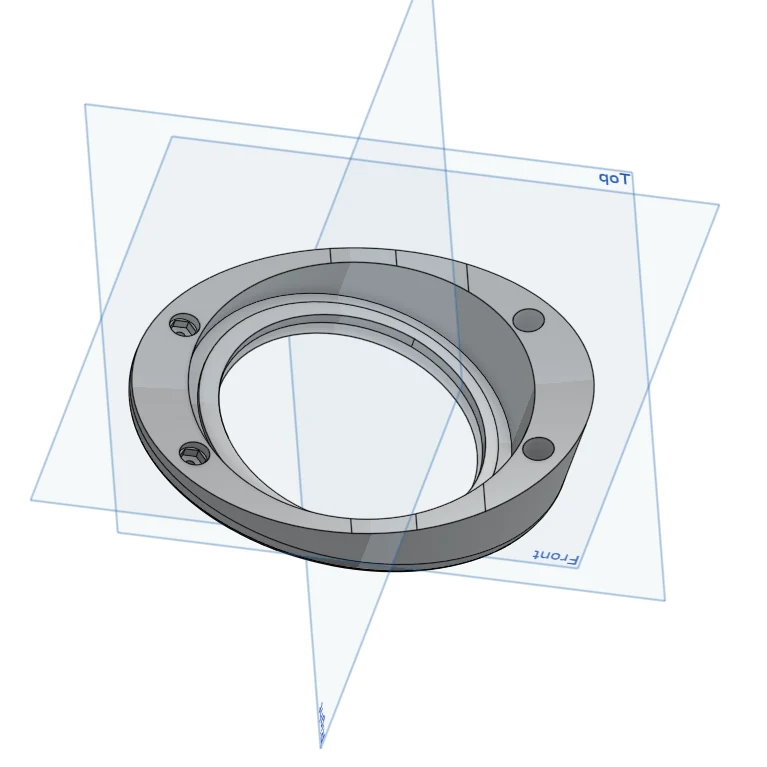

Распечатать Корпус верхних линз. x2 (Плоская часть вниз, поддержка только на рабочей пластине)

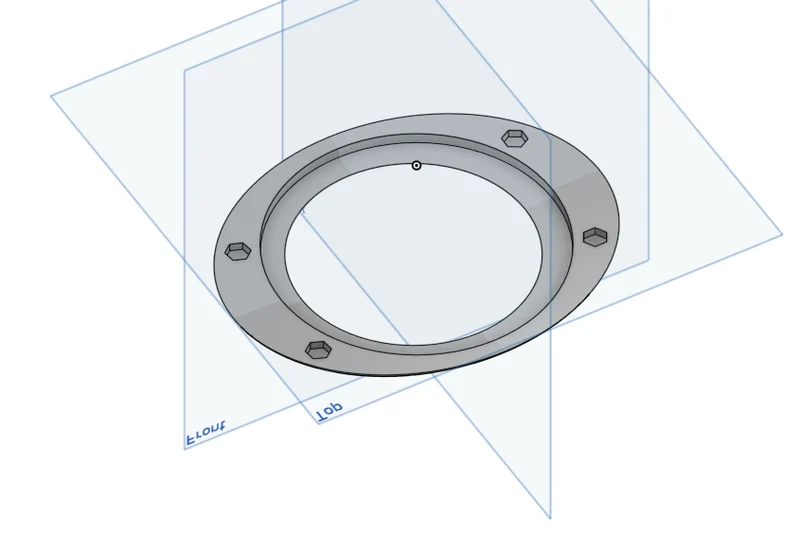

Распечатайте Нижний корпус линз. x2 (Плоская часть вниз, поддержка только на рабочей пластине)

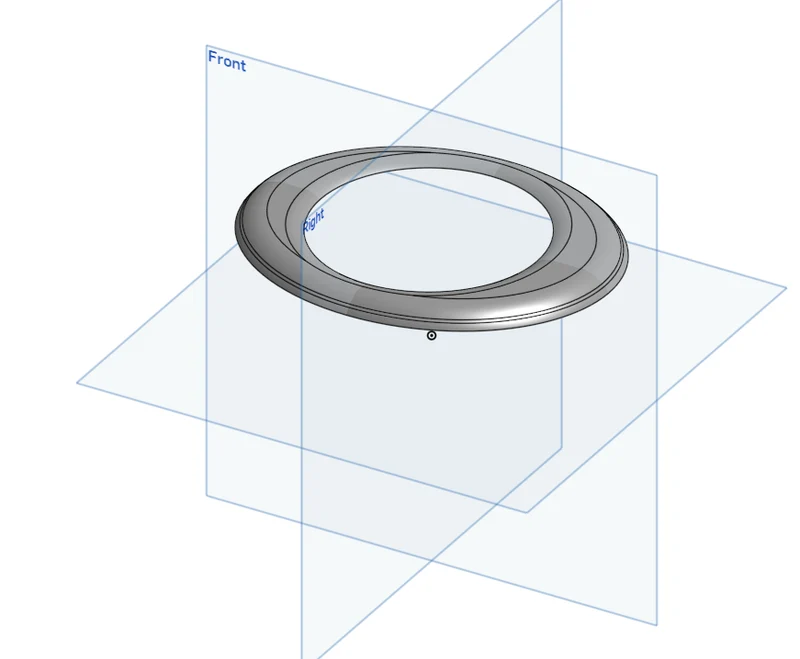

Распечатайте шаблон линз. х1
~~ Печатайте детали из ABS или PETG для большей долговечности.
Сопло ~~0,4 мм; Высота слоя 0,2 мм; Стены/Заполнение -> Больше = Лучше; Скорость -> Медленно
Шаг 2) Снимите опоры с деталей.
Шаг 3) Используя немного суперклея или эпоксидной смолы, приклейте гайки во вставки на верхней и нижней линзах корпуса.
Шаг 4) Используя шаблон, вырежьте линзы из пластикового листа толщиной 1/8 дюйма.
>>>>>ШАГИ 5-10 выполняются дважды для левой и правой противотуманных фар<<<<<
Шаг 5) Поместите линзу в нижний корпус объектива и наклейте обрезную ленту по верхнему периметру линзы. Наклейте ленту по всему периметру, чтобы обеспечить надежное уплотнение при сборке корпуса объектива.
ПРИМЕЧАНИЕ 1. Это должна быть полоска ленты, чтобы вы не могли видеть ее, глядя через собранный корпус объектива.
ПРИМЕЧАНИЕ 2. Если объектив помещен в нижнюю часть корпуса, вам следует приклеить ленту лентой на ту сторону линзы, которая обращена к вам.
Шаг 6) Возьмите 2 винта 4-32 1/2 дюйма и обрежьте их примерно на 2 дюйма. 5,6 мм с помощью ленточной шлифовальной машинки или ножовки. ПРИМЕЧАНИЕ. Должен располагаться заподлицо с корпусом объектива.
Остальные 2 винта войдут в корпус объектива как есть.

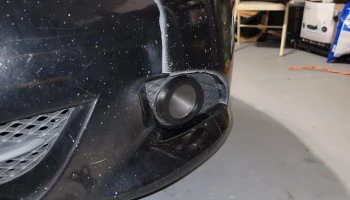

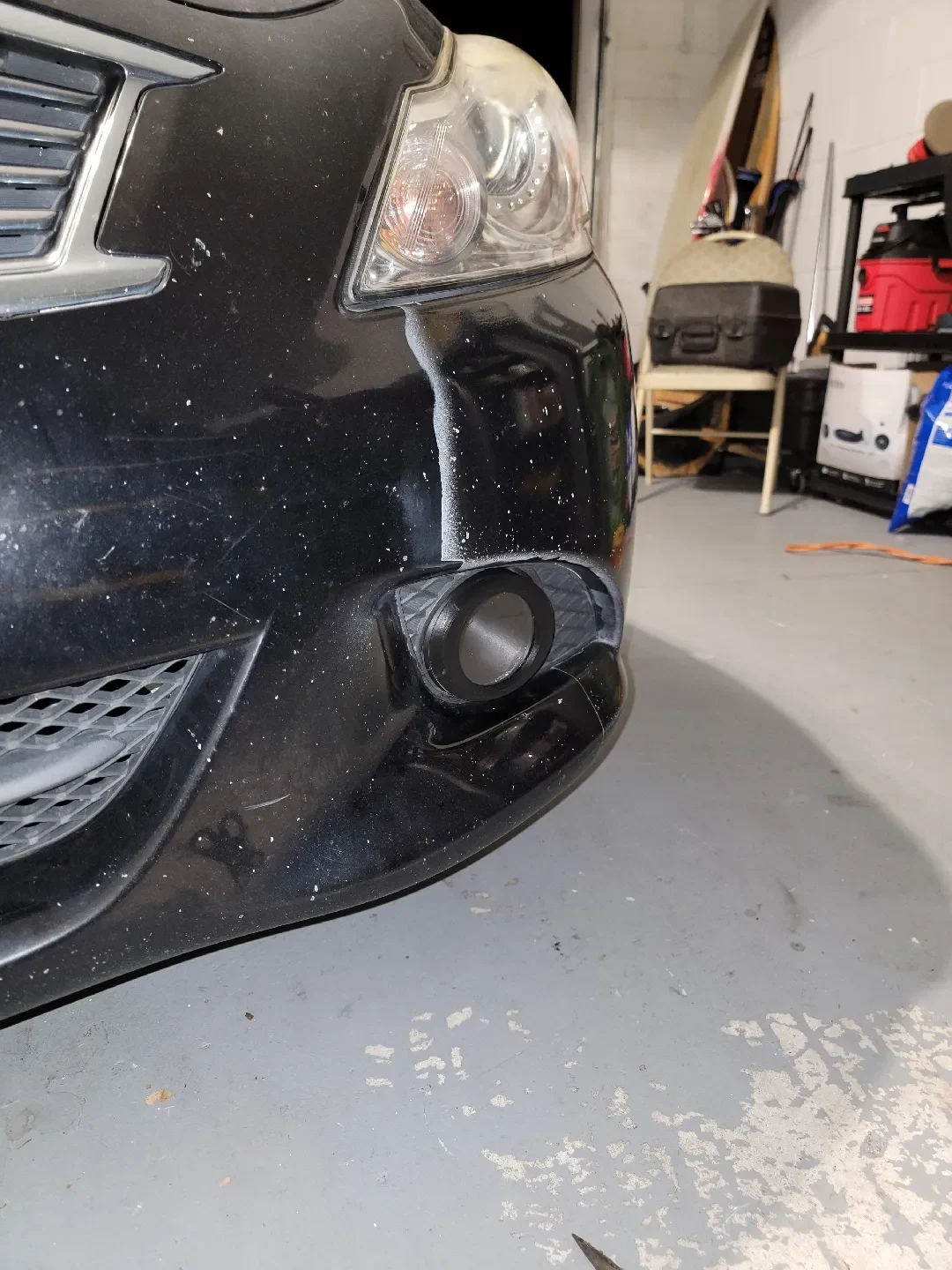

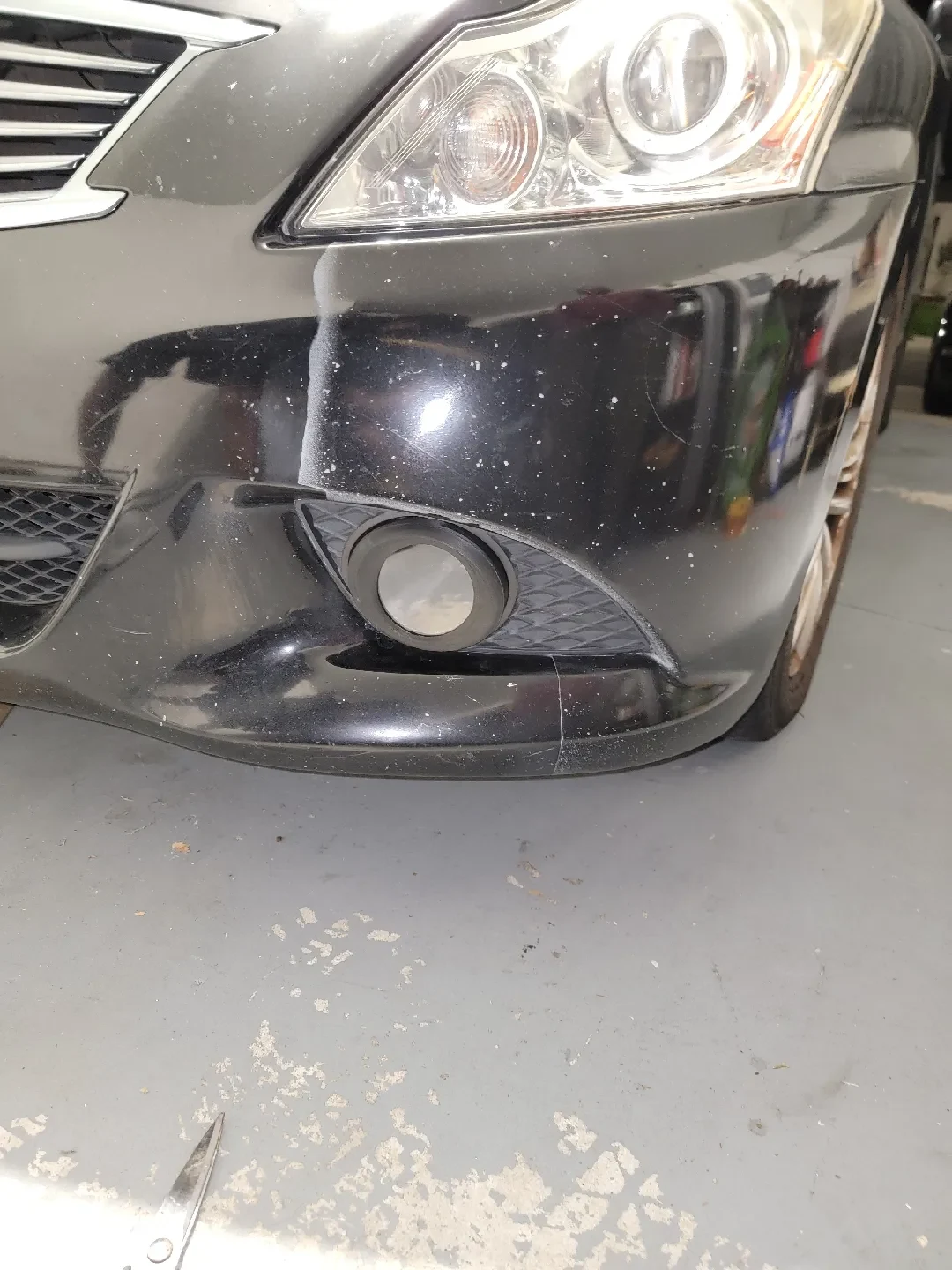

Шаг 7) Поместите корпус фонаря на автомобиль и закрепите штатным винтом. Затем возьмите нижний корпус объектива и поместите его на автомобиль (верх корпуса фонаря) и отрегулируйте, пока не получите оптимальную посадку.
Шаг 8) С помощью клея TEMP прикрепите нижнюю часть корпуса к корпусу фонаря (на автомобиле). Клей следует наносить на переднюю часть корпуса фонаря так, чтобы он прикреплял кромку корпуса фонаря к нижней части корпуса объектива. Предпочтительно использовать горячий клей или чем-то подобным, чтобы он был достаточно вязким, чтобы стекать вниз, но высыхал достаточно быстро, чтобы не капать из корпуса. Используйте ровно столько клея, чтобы предотвратить перемещение нижней линзы корпуса на следующем этапе. УБЕДИТЕСЬ, что установка соответствует желаемому, прежде чем переходить к шагу 9.
Шаг 9) Как только клей TEMP высохнет, открутите винт, удерживающий корпус фонаря, и снимите деталь (с нижней температурой корпуса линзы, приклеенной на предыдущем шаге) из автомобиля. Теперь примените
