Световой столб для печатной платы (PLP)

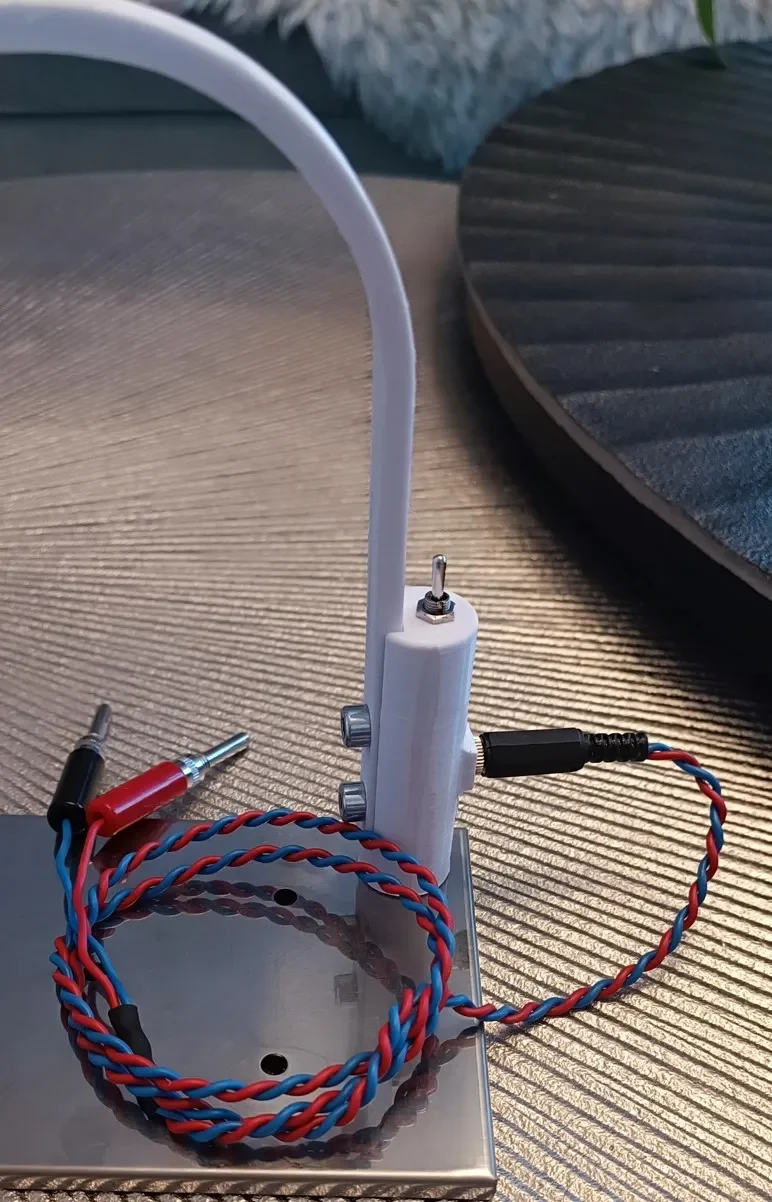

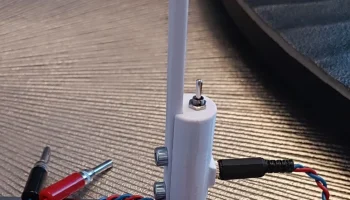

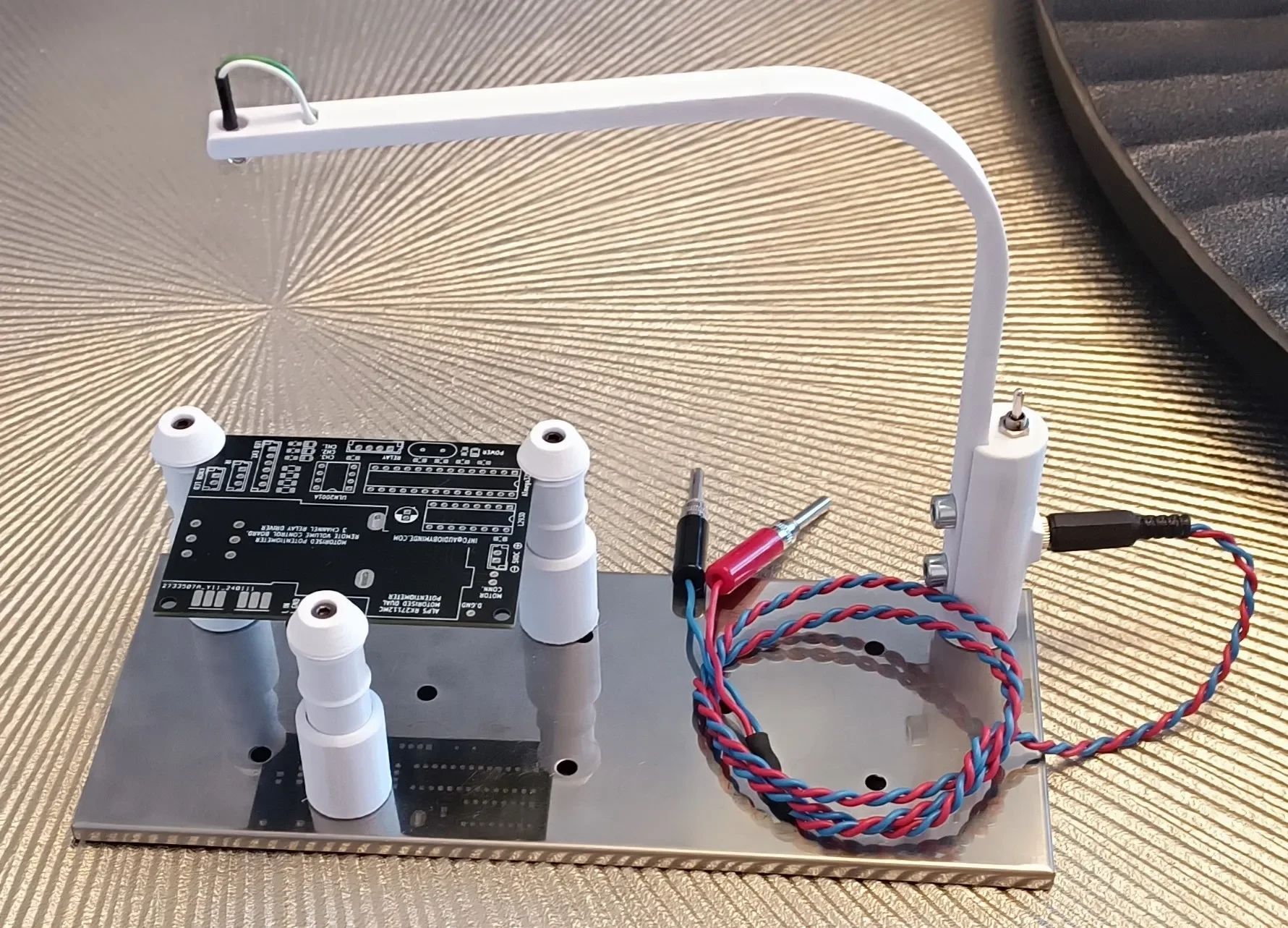

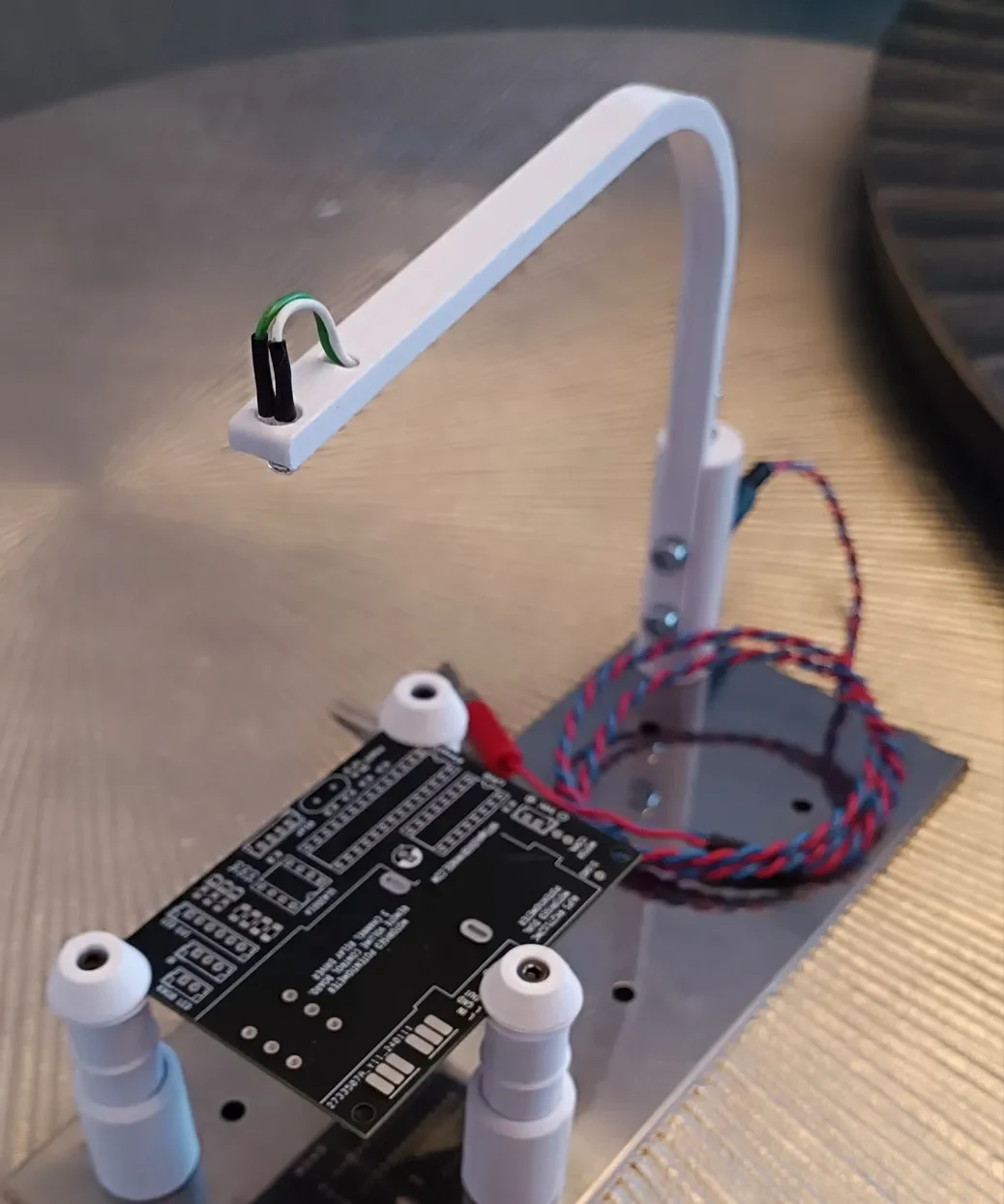

Очень удобный и практичный магнитный фонарь для пайки. Я называю это фонарным столбом на печатной плате. Прекрасно работает вместе с магнитными держателями печатных плат. Особенно пайка мелких деталей поверхностного монтажа.

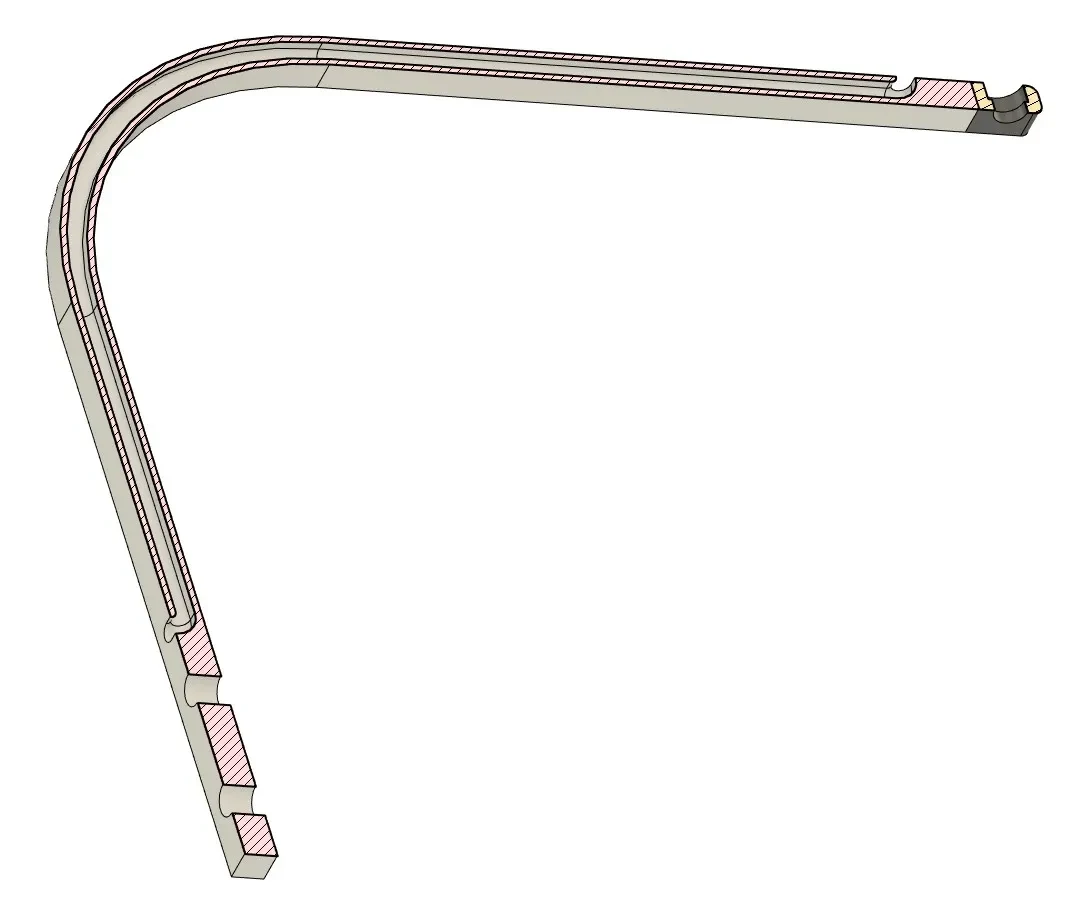

Печать со стандартными настройками. Рука напечатана без опор, а магнитный держатель стоит вертикально с опорами. Некоторые говорят, что без поддержки были хорошие результаты.

Сборка:

Требуемые механические детали:

Неодимовые магниты. Лучше всего подходит для 16x5 мм с отверстием для крепления винта.

Два винта М5х16мм.

Метчик с резьбой М5 для нарезания резьбы в двух отверстиях.

Необходимые электронные компоненты:

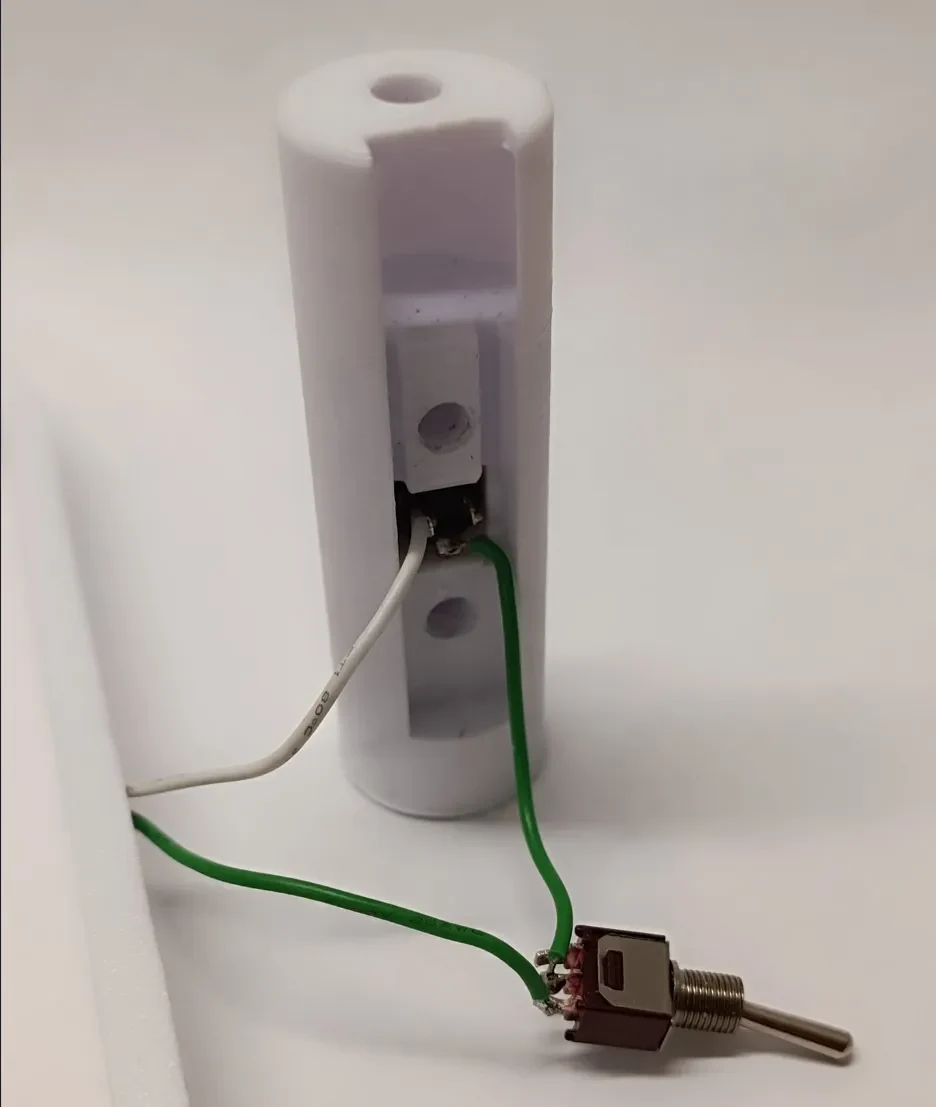

МИНИ-тумблер ВКЛ/ВКЛ. Тип МТС-102

3,5-мм стерео гнездо для крепления на панели. Тип PJ-392

Круглый светодиод диаметром 5 мм на ваш выбор. Лучше всего с супер ярким. 3В 20мА.

Тонкий провод ок. Длина 40 см для проводки.

Подключите питание к светодиоду через стереоаудиоразъем 3,5 мм.
