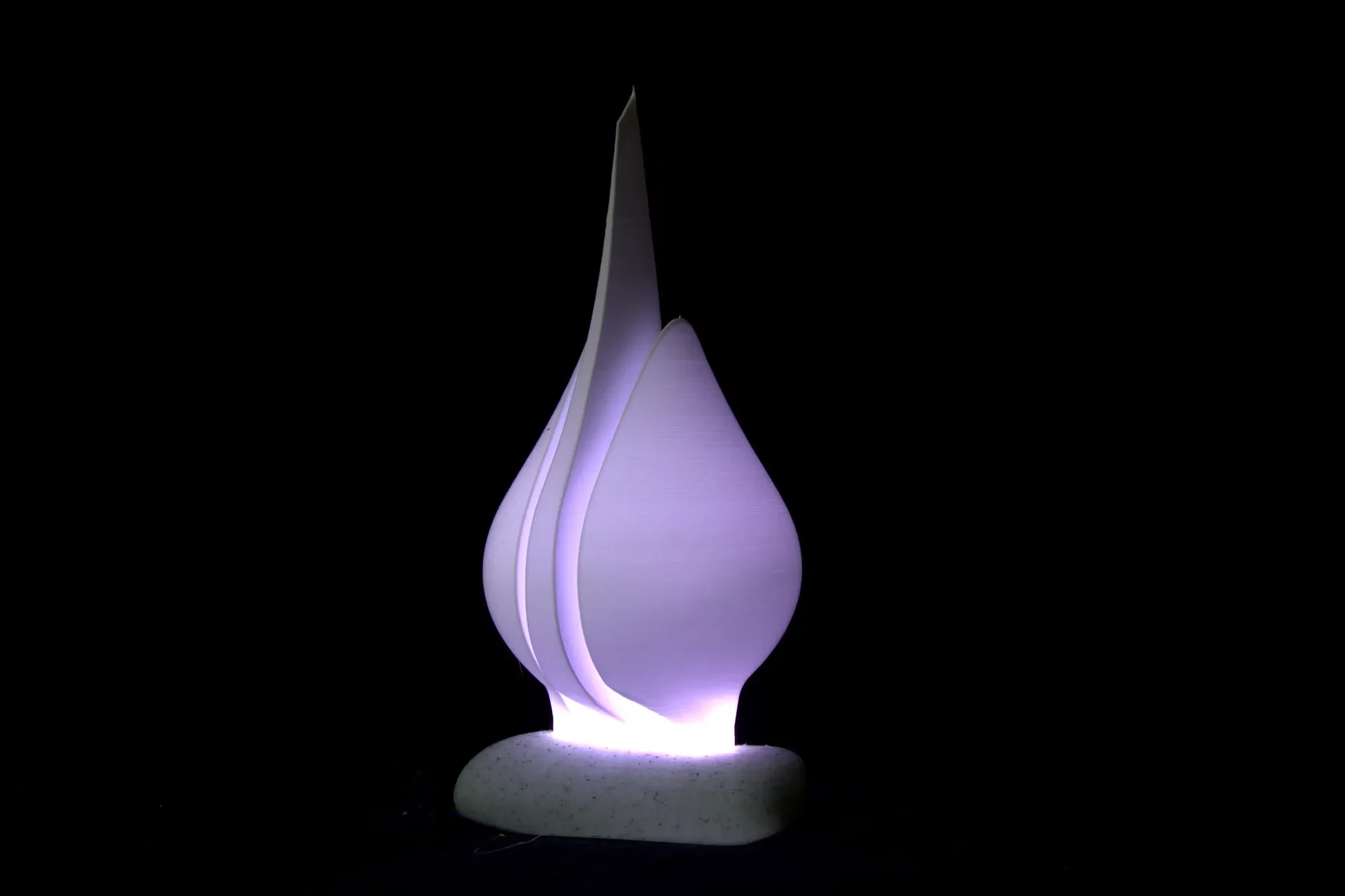

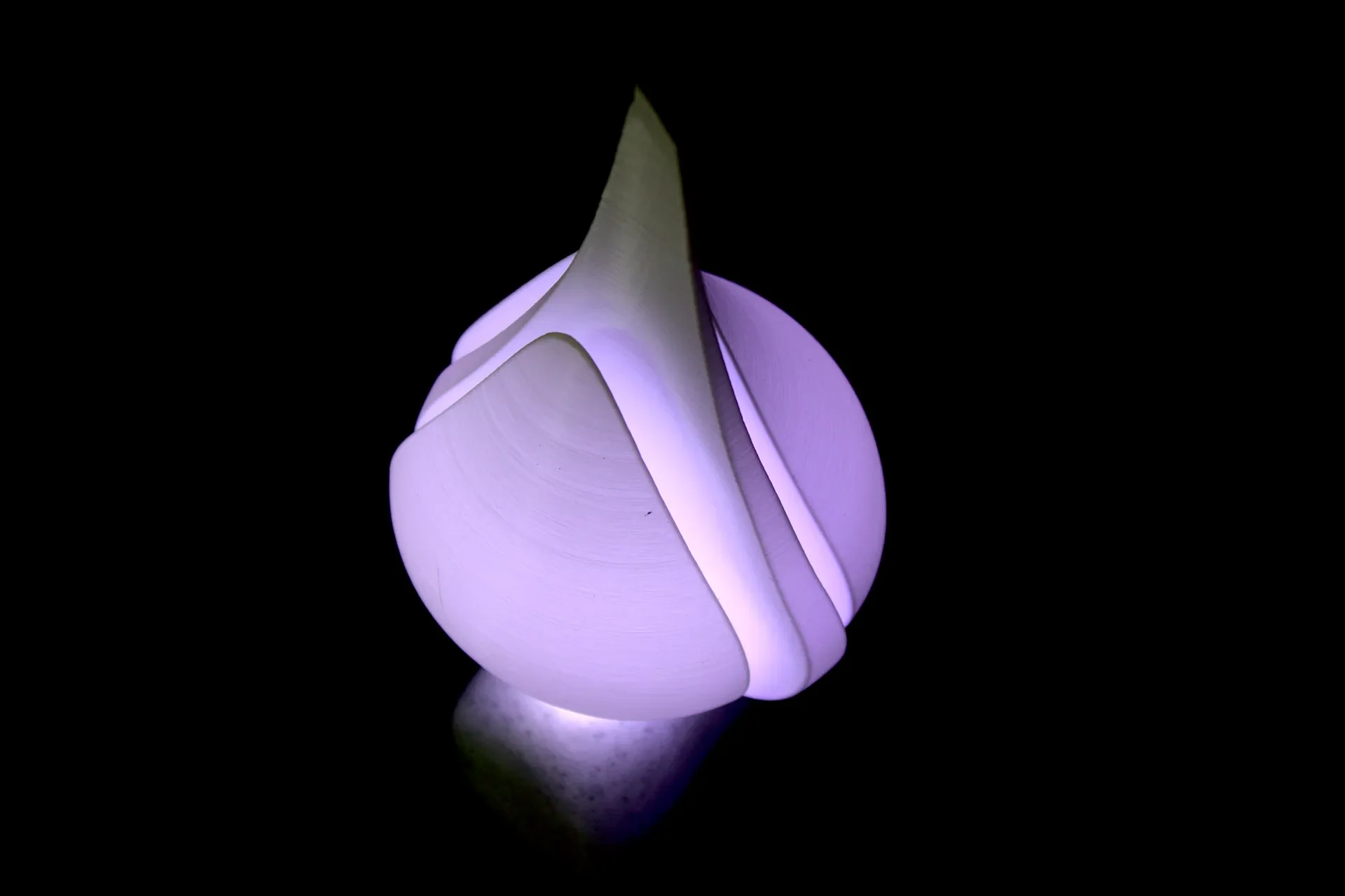

Сфера Гогантале (светодиодная подсветка)

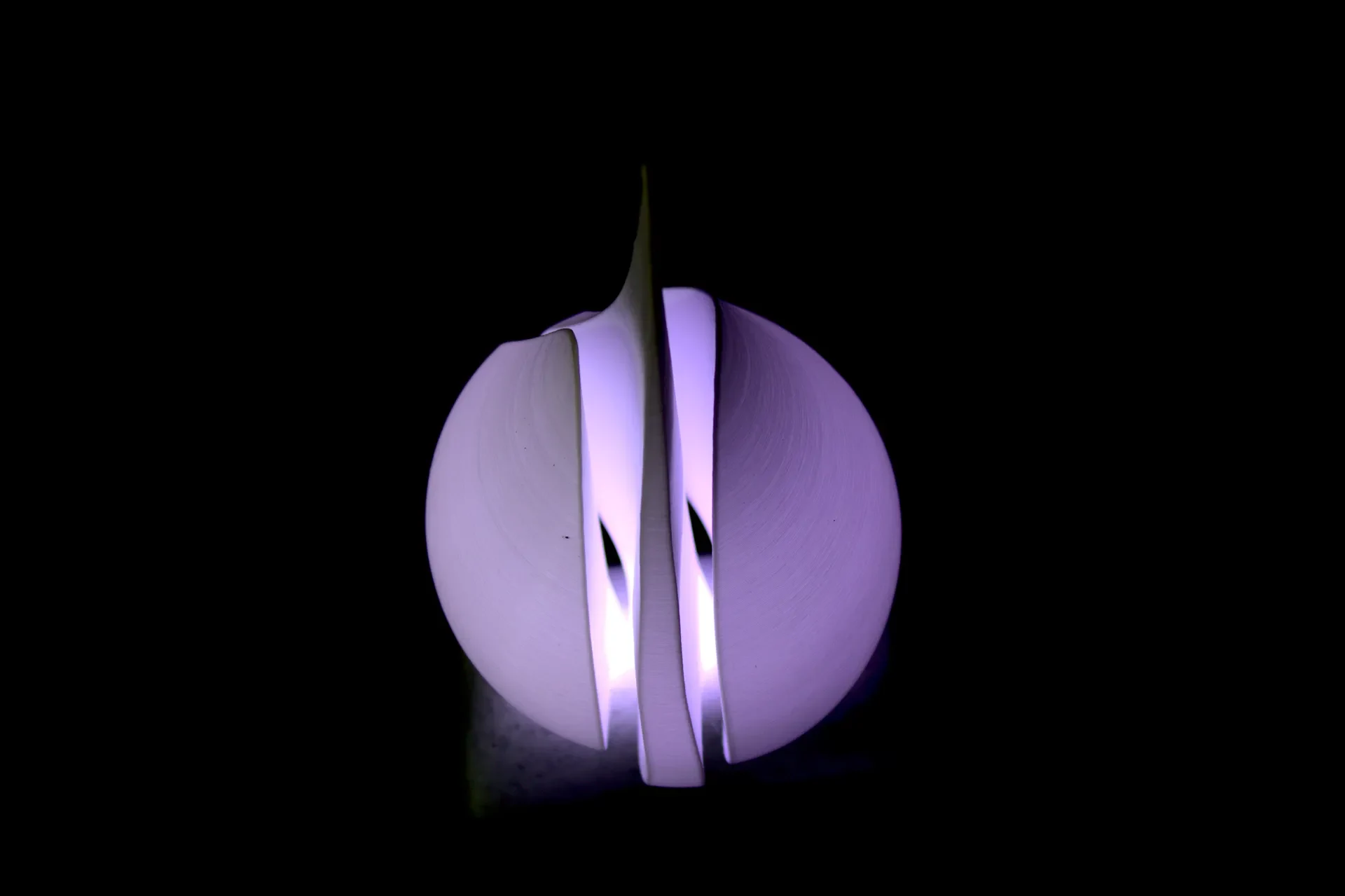

Причудливая световая деталь, изображающая сферу, ожидающую своей истории.

Имеет светодиодную ленту шириной 50 мм, встроенную непосредственно в основание. (То есть остановите принтер, включите светодиод, возобновите печать, «встроено».)

Разместить светодиодную ленту во время печати проще, чем вы думаете. Этот метод создает единый герметичный блок без необходимости использования дверцы доступа или процесса последующей установки.

Распечатать инструкции

0,2 высоты слоя

Напечатайте объекты «Слева», «Справа» и «Центр», используя режим «Ваза» (PrusaSlicer «Спиральная ваза», при этом создаются полые объекты одинаковой толщины. Используйте белую, светлую или полупрозрачную нить.

В PrusaSlicer по умолчанию создается нижняя оболочка. Оставьте это значение включенным для стабильности во время печати. Однако при печати его нужно будет отрезать, чтобы он подошёл к основе.

Сборка

В конструкцию подходит светодиодная лента 50мм х 10мм х 3мм; это должно соответствовать бо��ьшинству брендов. Если нет, то по следующей ссылке доступны исходные файлы fusion 360, а также несколько других форматов, включая STEP.

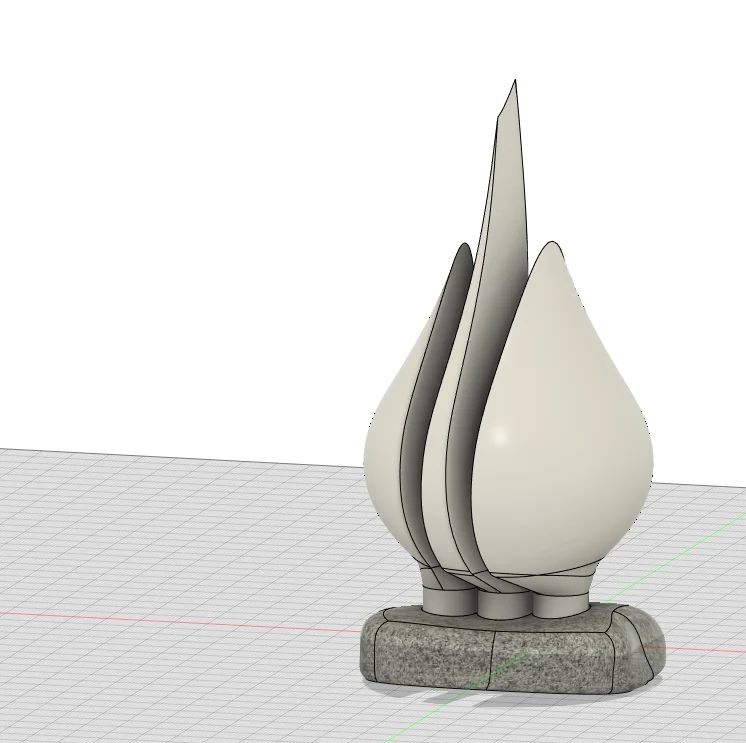

Получите файлы САПР при необходимости

Подготовьте светодиод перед тем, как распечатать, припаять или использовать беспаечный соединитель для прикрепления проводов к светодиодной ленте. (Провода должны быть диаметром не более 0,2 мм).

Установите слайсер на паузу, чтобы можно было вставить светодиод.

Если вы используете PrusaSlicer

Установите другие параметры по мере необходимости
Нажмите «Разрезать сейчас», чтобы создать слои.

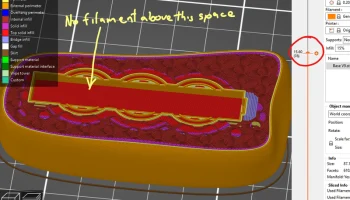

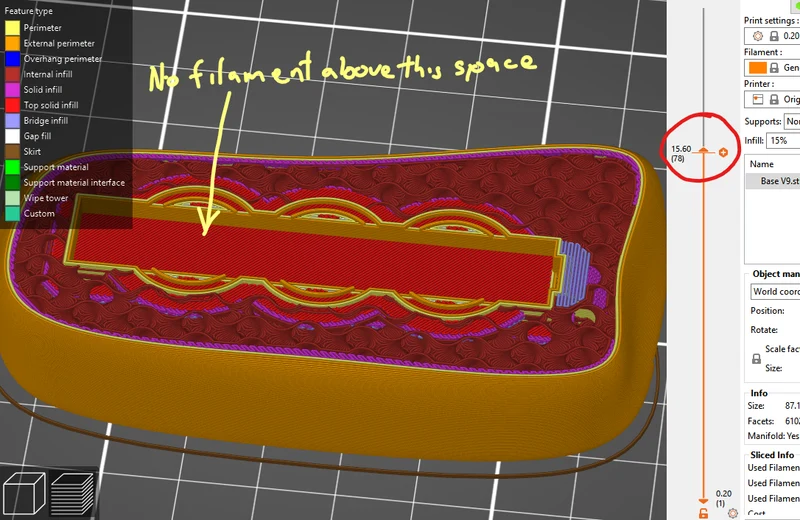

Потяните верхнюю часть ползунка слоя (длинный оранжевый предмет слева от изображения) вниз до тех пор, пока пути нити накала не перестанут пересекать место, где находится светодиод. Это должен быть слой 78 с высотой слоя 0,2 мм. (См. изображение)
Щелкните правой кнопкой мыши маленький плюсик и выберите «Приостановить печать».
Если хотите, введите сообщение для себя, например «Не забудьте показать липкие материалы», а затем нажмите «ОК».
Нажмите «Разрезать сейчас» еще раз.

Распечатать

Начните печать

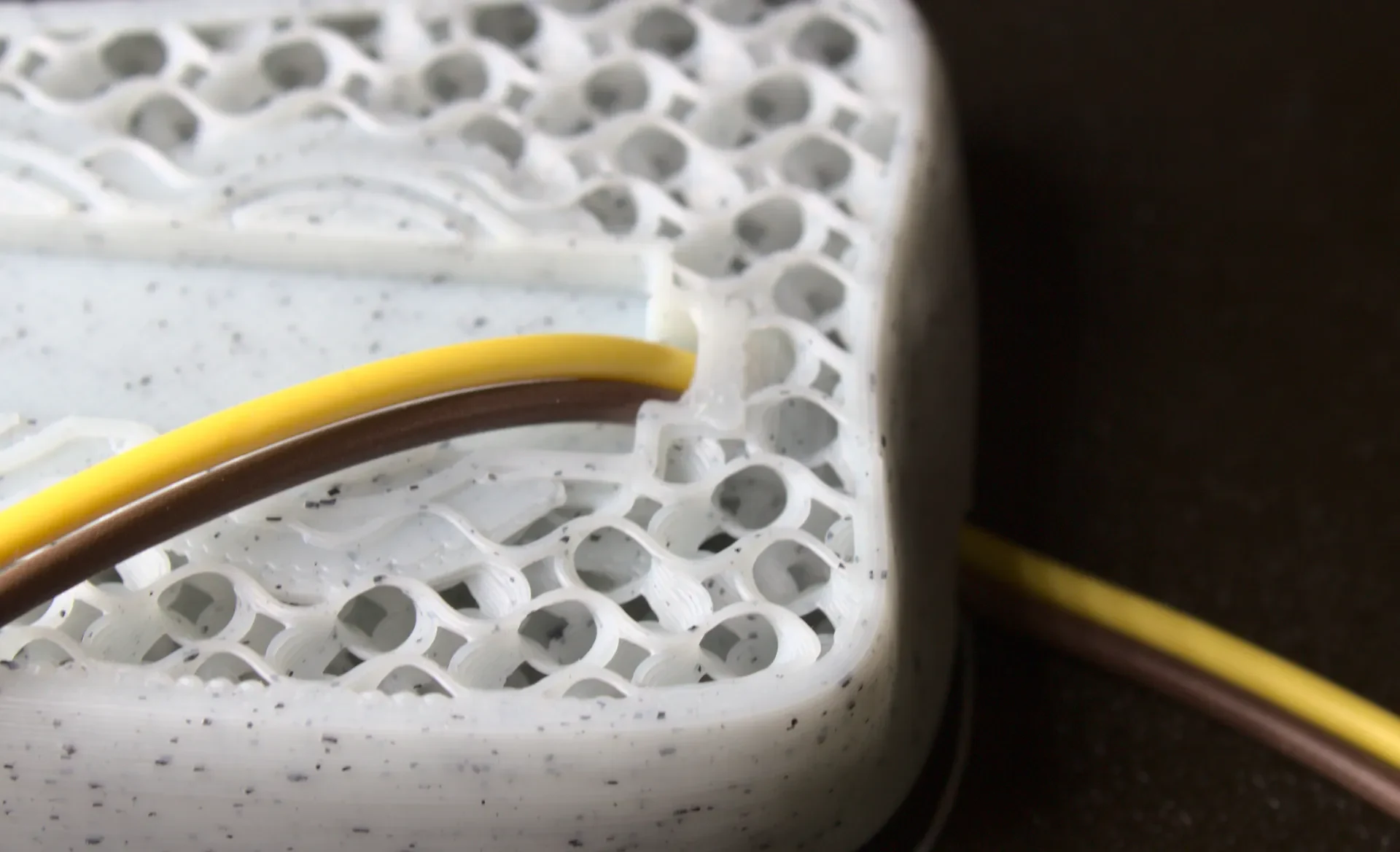

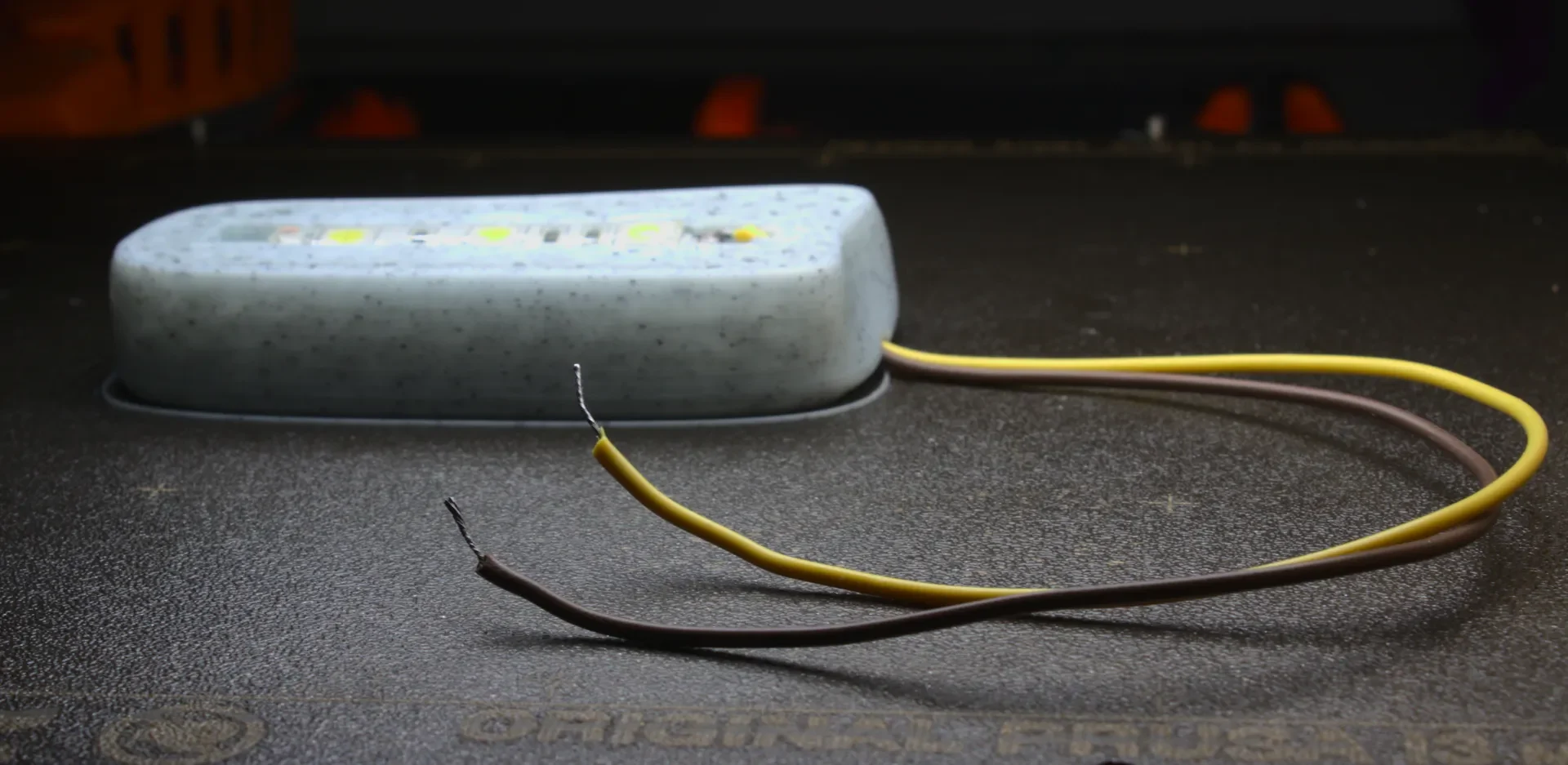

Когда принтер останавливается. Пропустите провода через предусмотренное отверстие до тех пор, пока они не появятся у нижнего края короба, затем протяните их. (См. изображение)

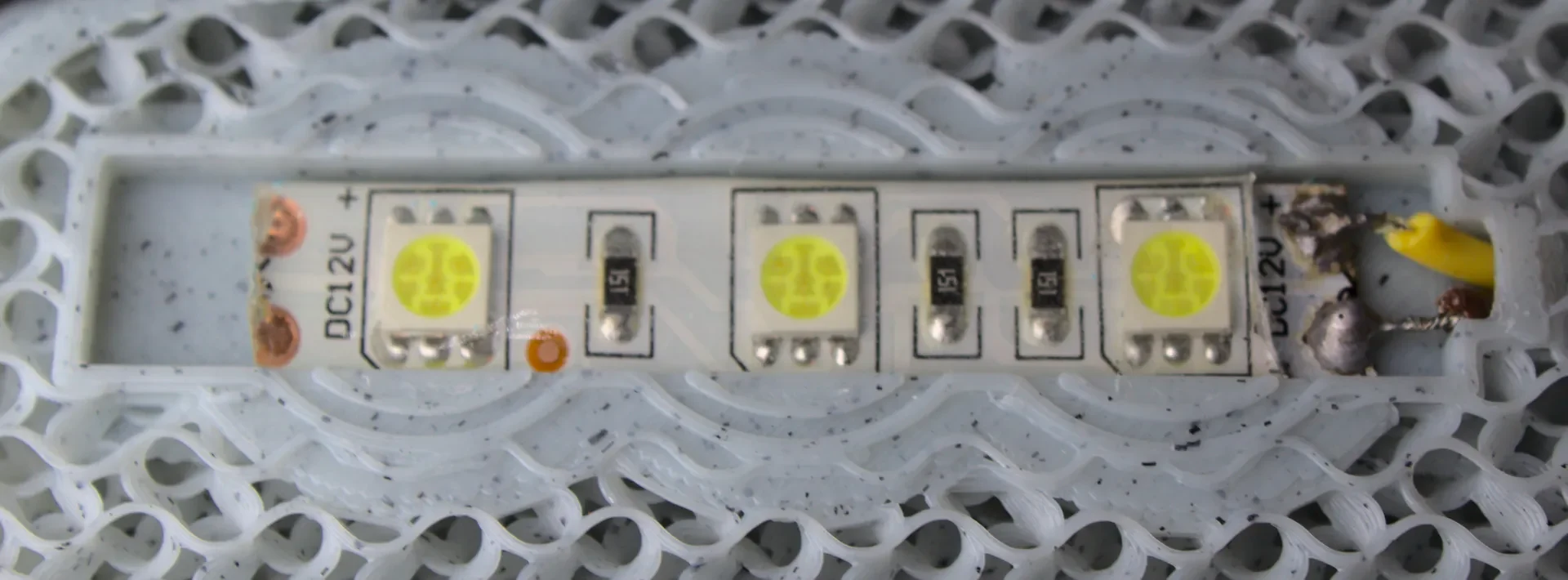

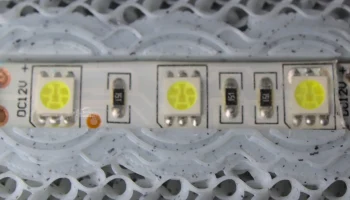

Снимите тонкую полоску с задней части светодиода, чтобы была видна липкая часть, затем плотно прижмите ее на место (см. изображение).
Убедитесь, что провода не мешают печати (см. изображение).
Перезагрузите принтер.

Когда печать завершена

Подключите провода к розетке 12 В.
Собрать детали
Подключитесь к подходящему источнику питания 12 В.
Наслаждайтесь!
