Портативный ночник для 3D-печати

Настройки печати:

Основание + нижняя крышка: высота слоя 0,12 мм, заполнение 20% (я использовал светло-серый ударопрочный PLA Fiberlogy), на базовой крышке необходимы опоры
Куполообразная крышка: высота слоя 0,12 мм, заполнение 20 %, стандартный PLA, опоры не требуются.
Купол: высота слоя 0,05 мм, белая печать Anycubic Resin на Anycubic Photon (дает более равномерный свет, чем печать FDM). Поддержка необходима для печати смолой, но не обязательна для печати FDM.
Резиновое кольцо: высота слоя 0,16 мм, белый InnoFill 60 Flex при 235C. Опоры не нужны.

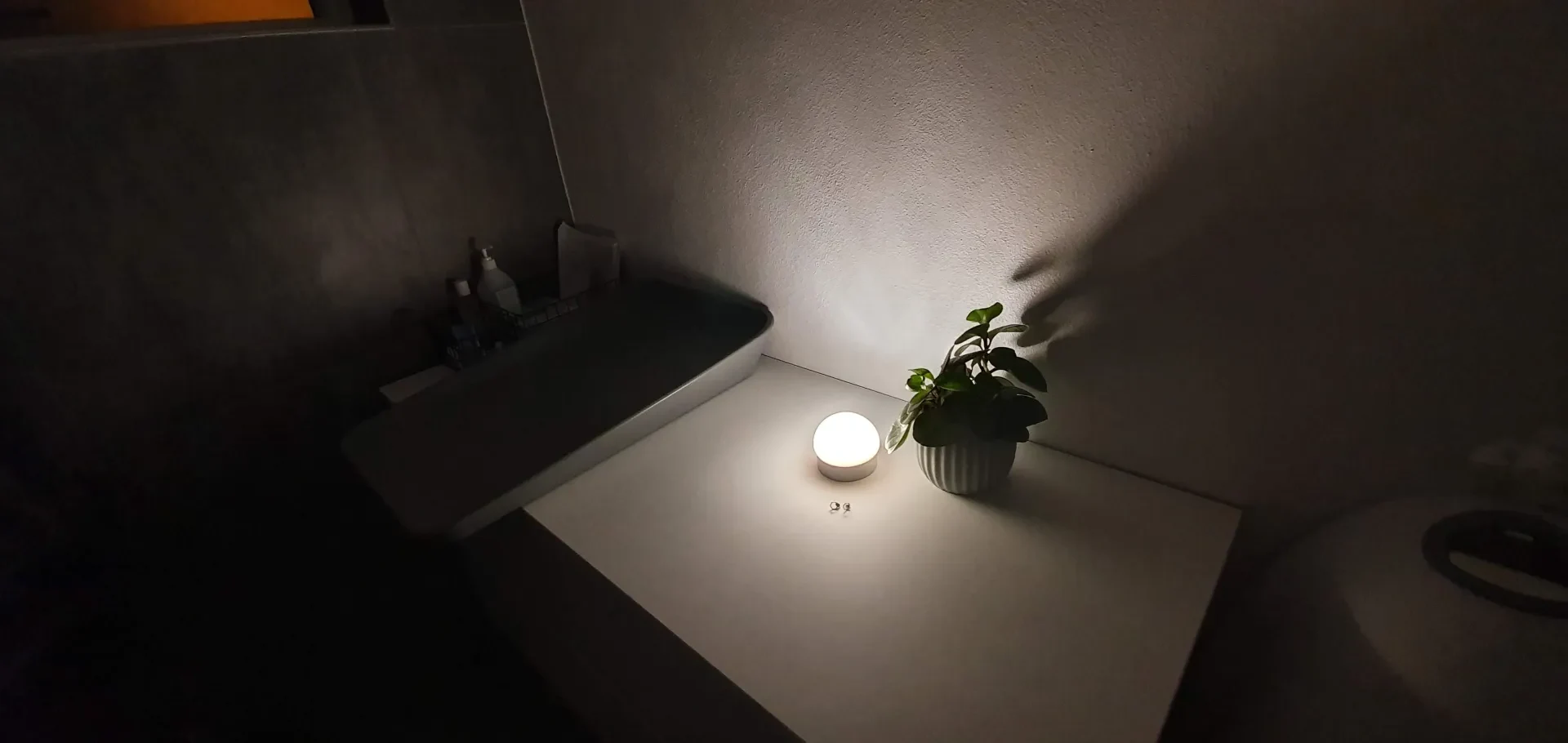

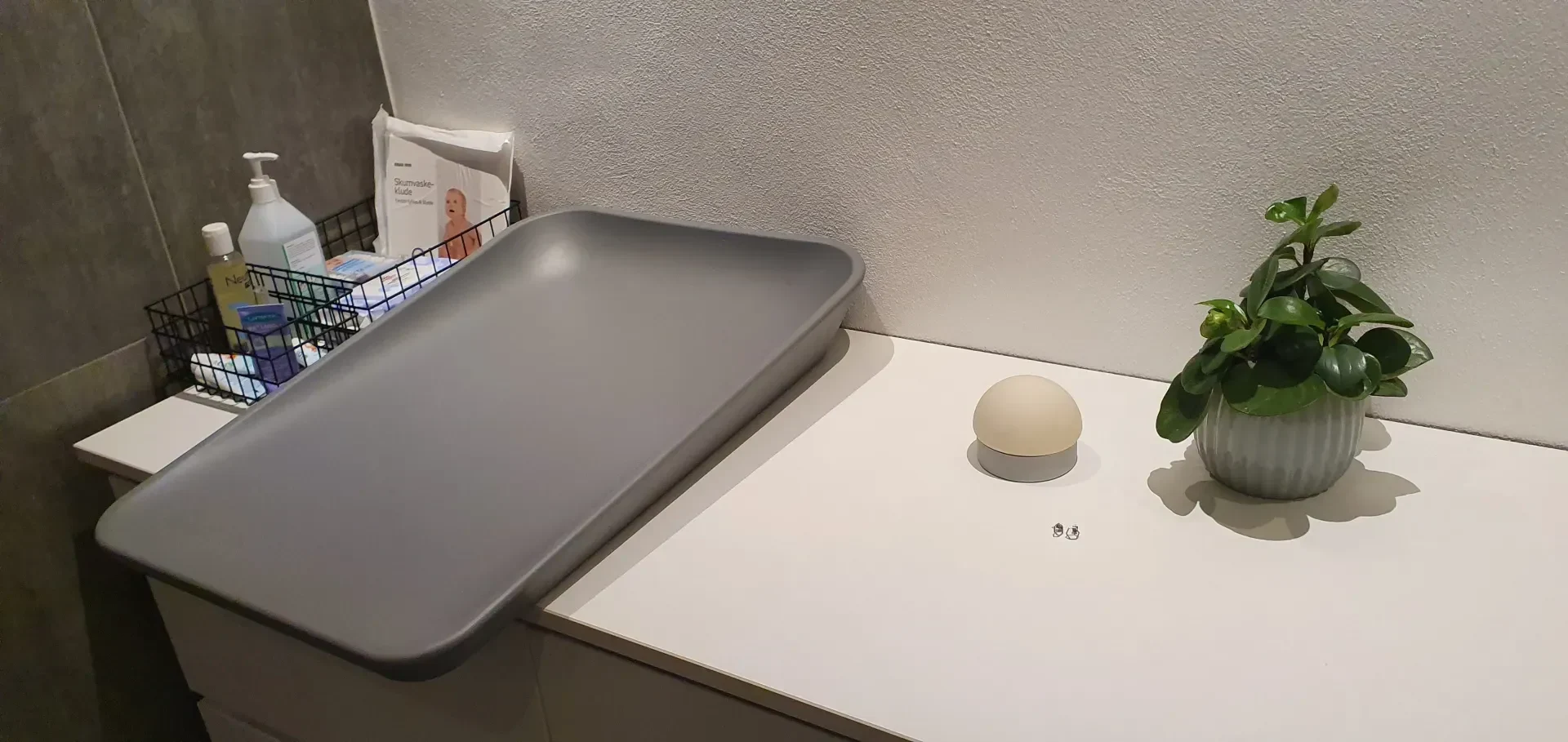

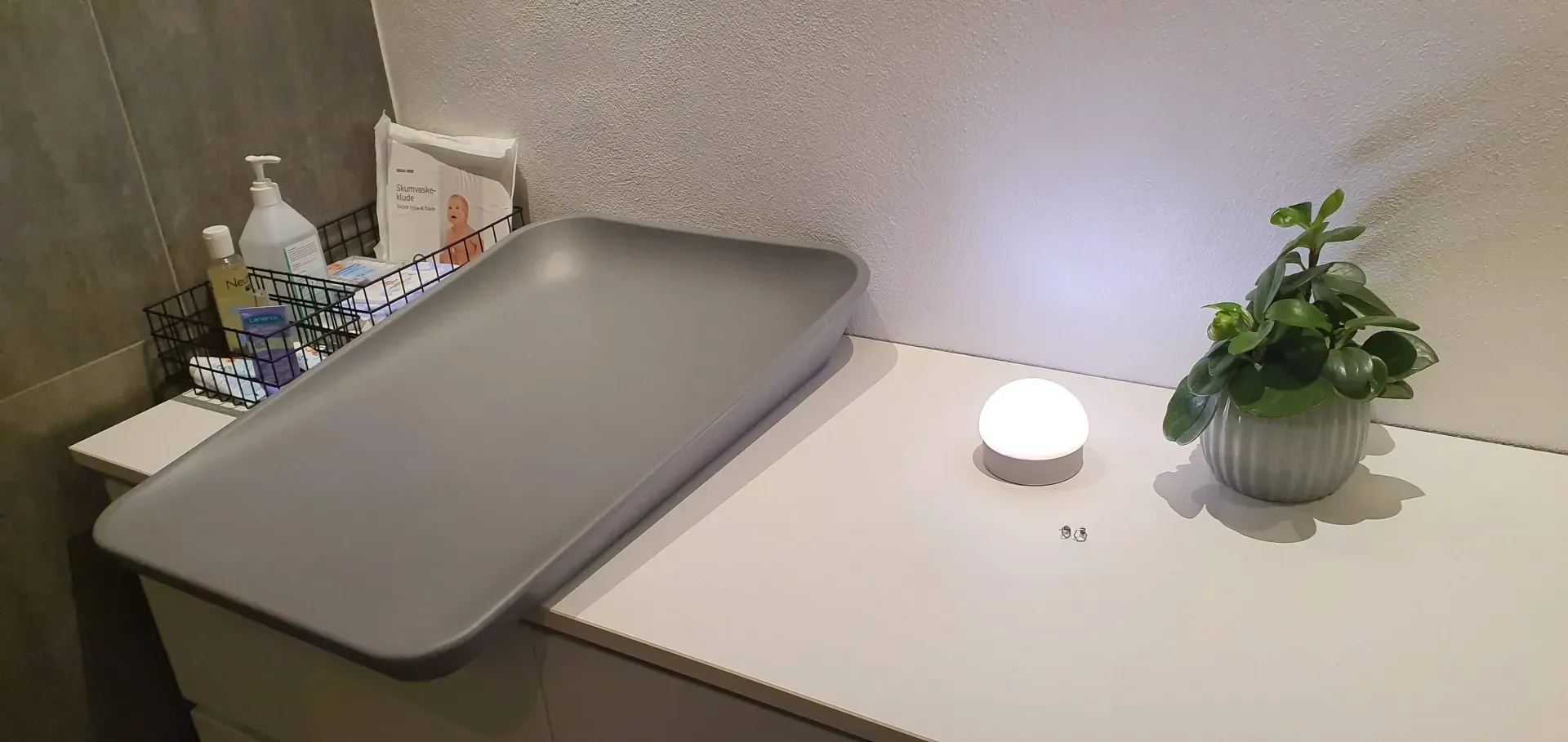

Этот проект основан на практической необходимости иметь в нашей ванной комнате тонкий ночник, который при включении не ослеплял бы нас и нашего новорожденного.

Его должно было легко и беспроблемно вклю��ать, а поскольку там, где он расположен, нет розетки, он должен питаться от батареи.

Оказалось, что эти вещи в совокупности довольно трудно найти на полке, а те немногие, что я нашел, были довольно дорогими и/или уродливыми. Поэтому я решил пойти на это и сделать свой собственный.

В качестве вдохновения для этого проекта я взял за основу концепцию, которую создал пару лет назад; Группа небольших световых куполов (3-4 см), портативных и с индуктивной зарядкой, предназначенных для декоративного освещения теплыми летними ночами или романтическими вечерами. Я так и не нашел хорошего способа реализовать это, чтобы их было достаточно легко заряжать или достаточно дешево, чтобы создать группу.

Итак, требования, которые я установил, следующие:

Легко включить/выключить
Не слишком яркий
Не слишком тускло
Портативный
Индуктивная зарядка

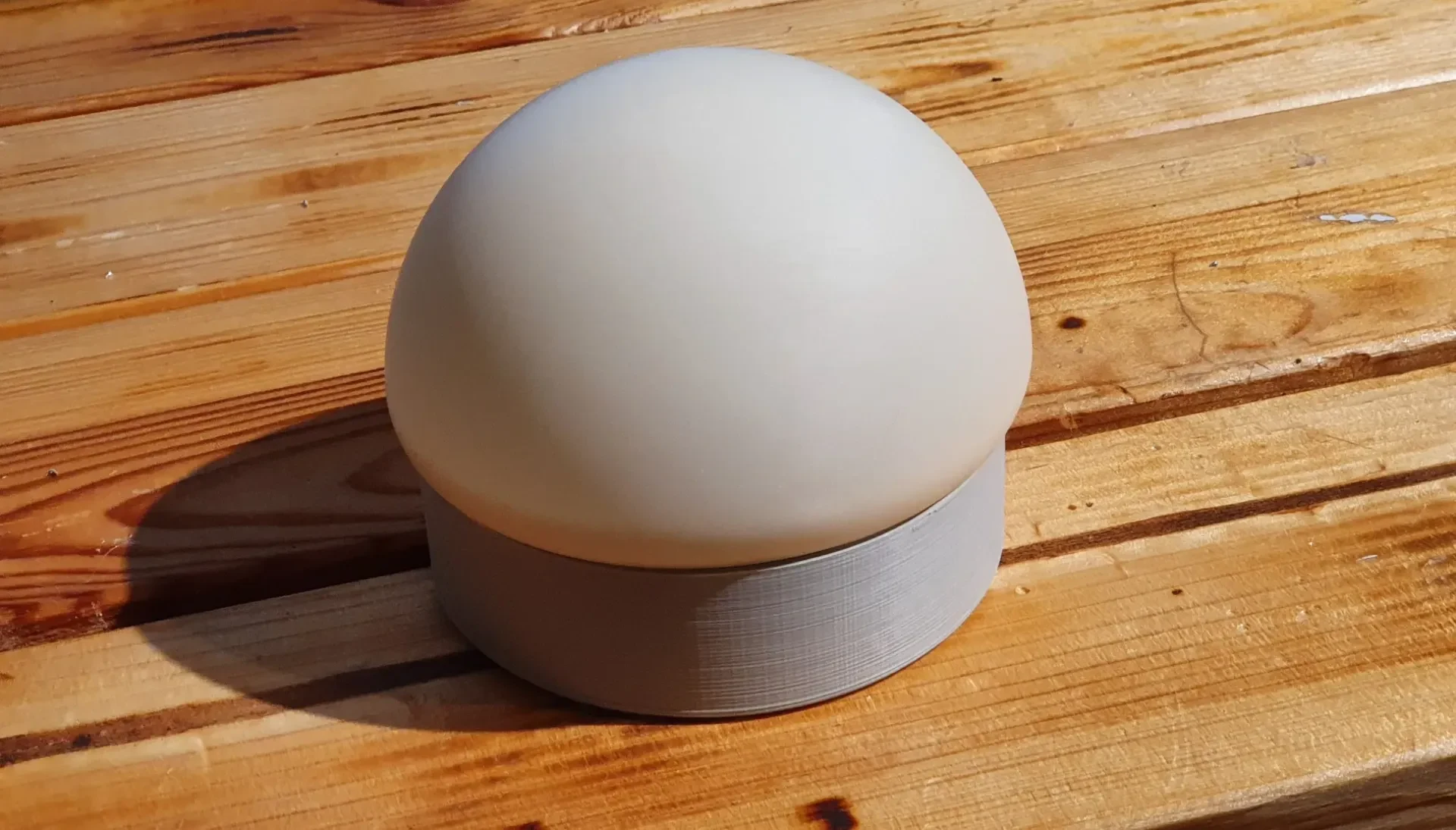

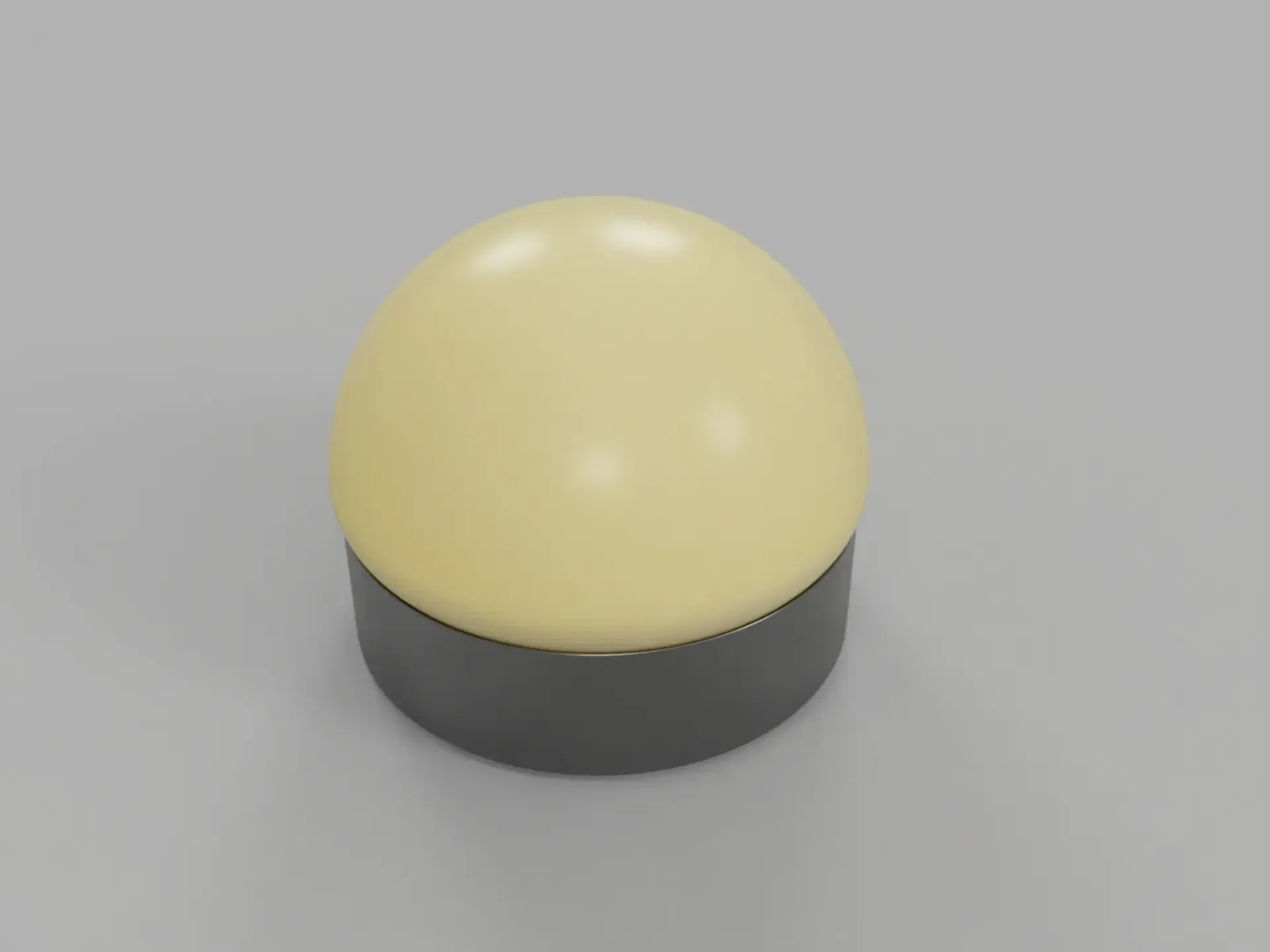

Лампа состоит из пяти частей:

Купол/абажур
купол-крышка
База
База-крышка
Основание — резиновое кольцо (чтобы основание не скользило по столу)

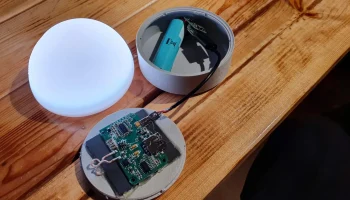

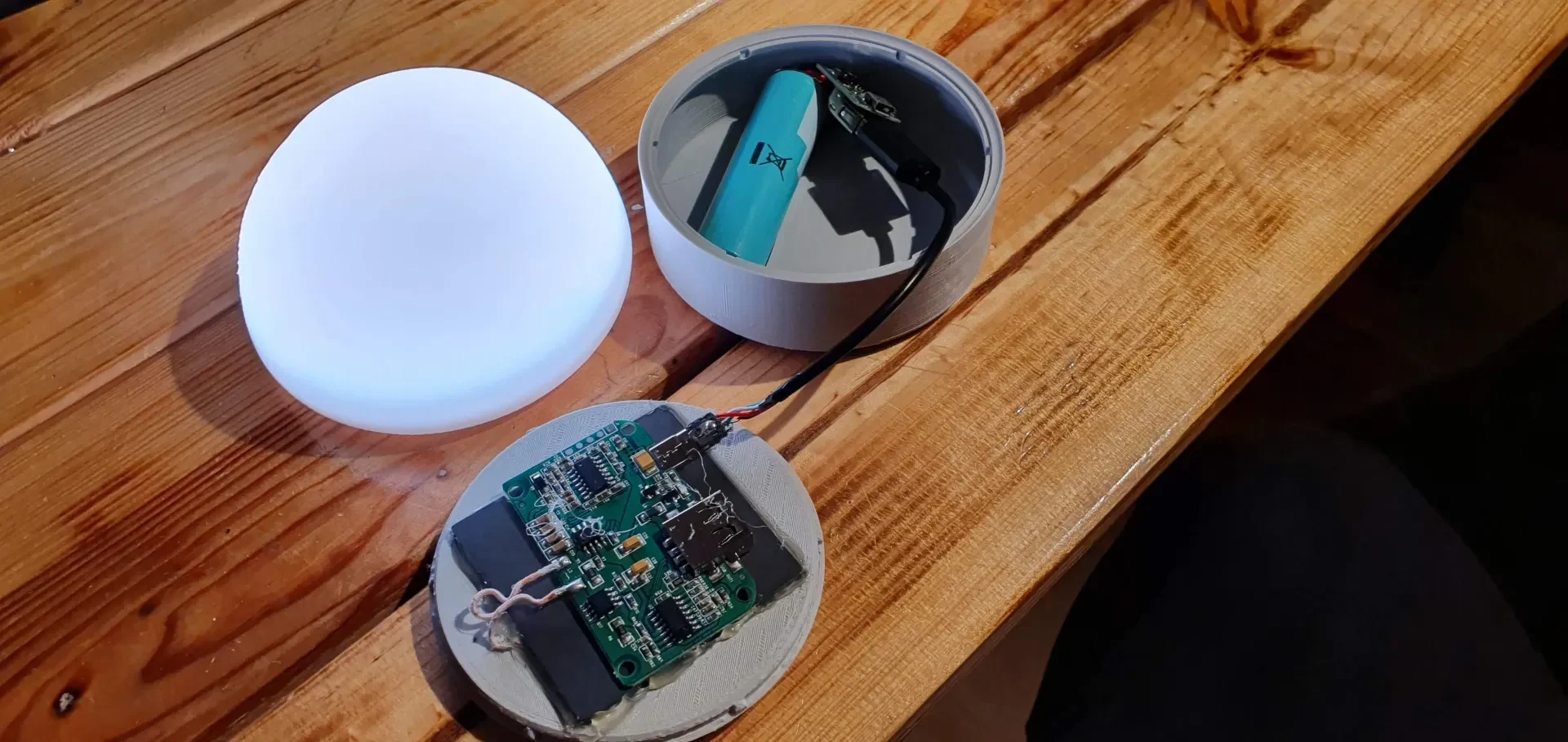

В базе будет установлена большая батарея для беспроводной подачи энергии в купол. Для этого я разобрал небольшой повербанк.

На нижней крышке я установил передатчик Ци Adafruit.

Абажур просто присоединяется к купольной крышке и не имеет других активных функций, кроме затемнения света неопиксельного кольца.

Купольная крышка содержит большую часть функций.
Я установил приемник Qi для зарядки аккумулятора емкостью 1000 мАч, находясь на зарядной площадке (база-крышка).

Чтобы запустить эту штуку, я использую Adafruit Trinket M0 и кольцо Adafruit 24 Neopixel Ring (теплый белый), чтобы осветить все это.

(Кстати: это не спонсируется Adafruit, их компоненты просто хорошо соответствуют спецификации ;-))

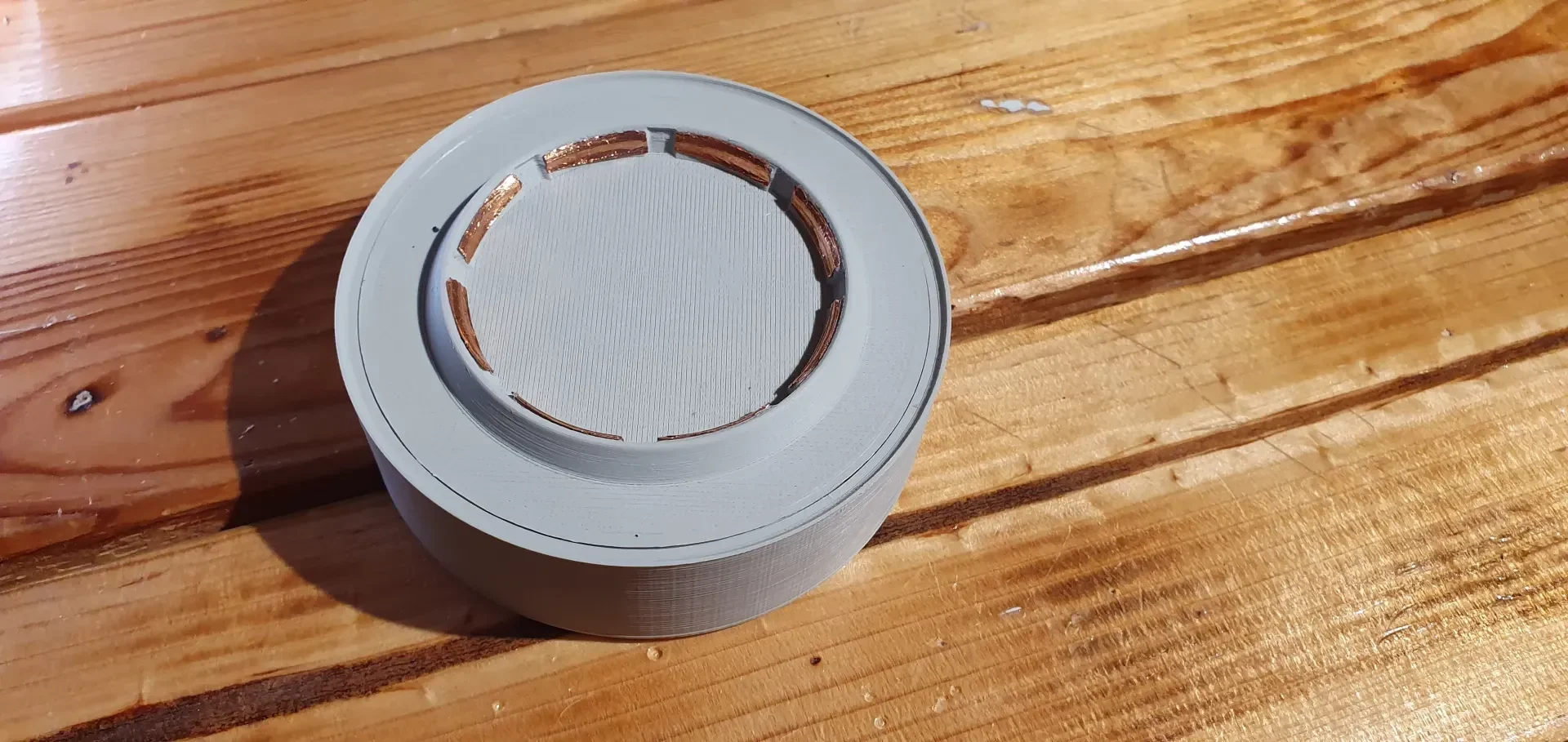

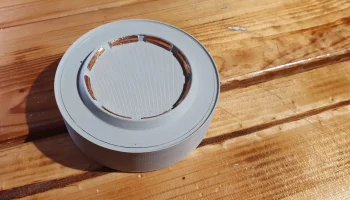

Поскольку я хотел, чтобы лампа загоралась как тогда, когда она находится на зарядной базе, так и во время ношения ее с собой, я добавил небольшой «выключатель», состоящий из медной ленты, к выпуклостям на поворотном кольце крышки базы.

Чтобы соединить медную ленту, я также добавил пару кусков медной ленты к купольной крышке, обернув края одного из отверстий во внутреннем кольце купольной крышки.
Я припаял провода от этих частей к Trinket V+ и контакту 4.
Таким образом, купол может поворачиваться в положение, в котором он либо подключен (выключен), либо о��ключен (включен).

Код сообщает брелоку, что он должен светиться, когда он не подключен, и гаснуть, когда он подключен.

Таким образом, я смогу снять его с основания, и он загорится, поскольку переключатель не подключен.

А простое вращение Купола его выключает.

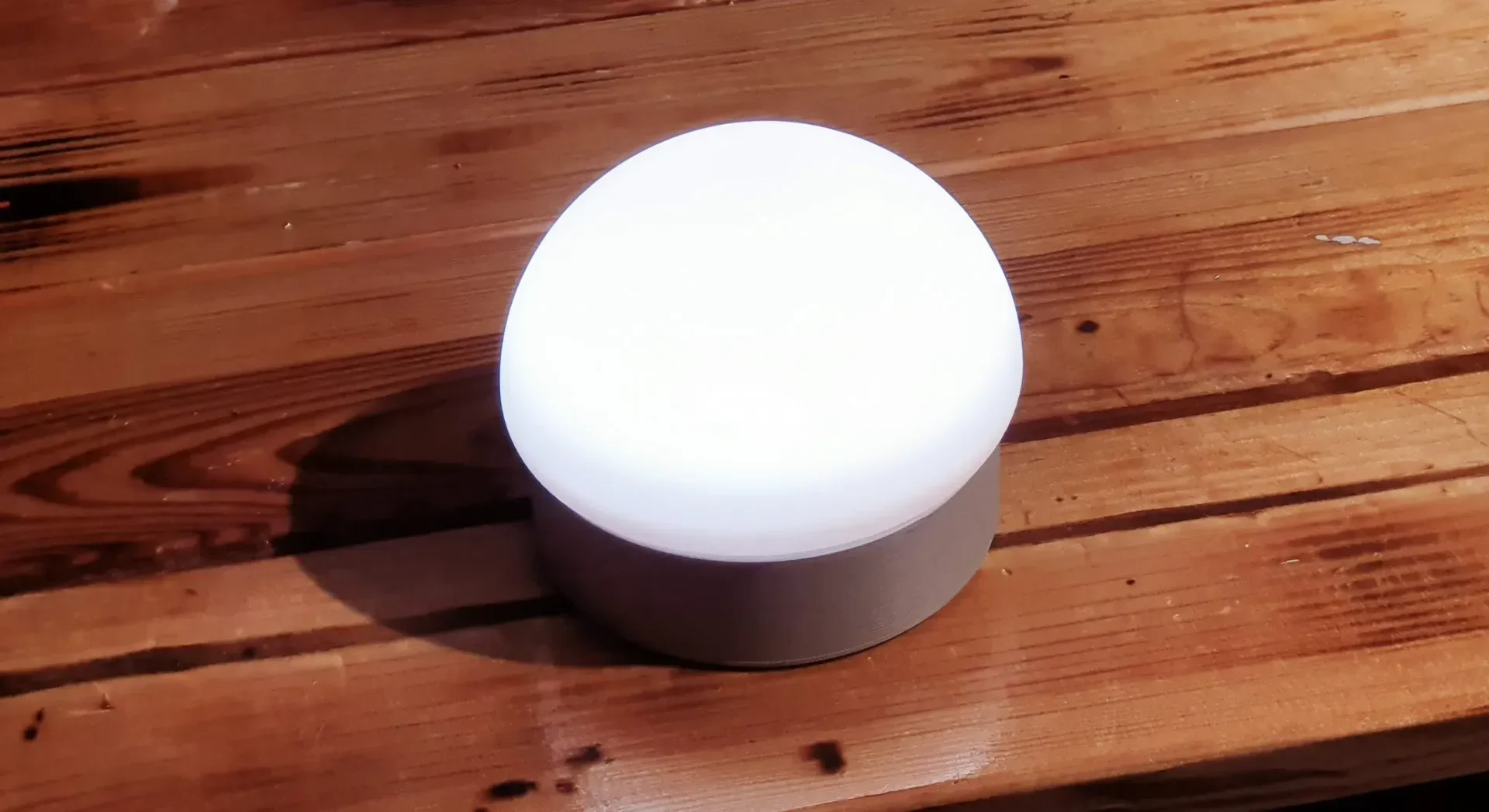

Результат:

Глядя на готовый продукт, я должен сказать, что он намного лучше, чем ожидалось. Я ожидал, что свет можно будет использовать только время от времени, но на самом деле теперь я использую его постоянно. Это гораздо более приятный свет, поэтому вы не ослепнете, включив свет в абсолютно темной комнате.

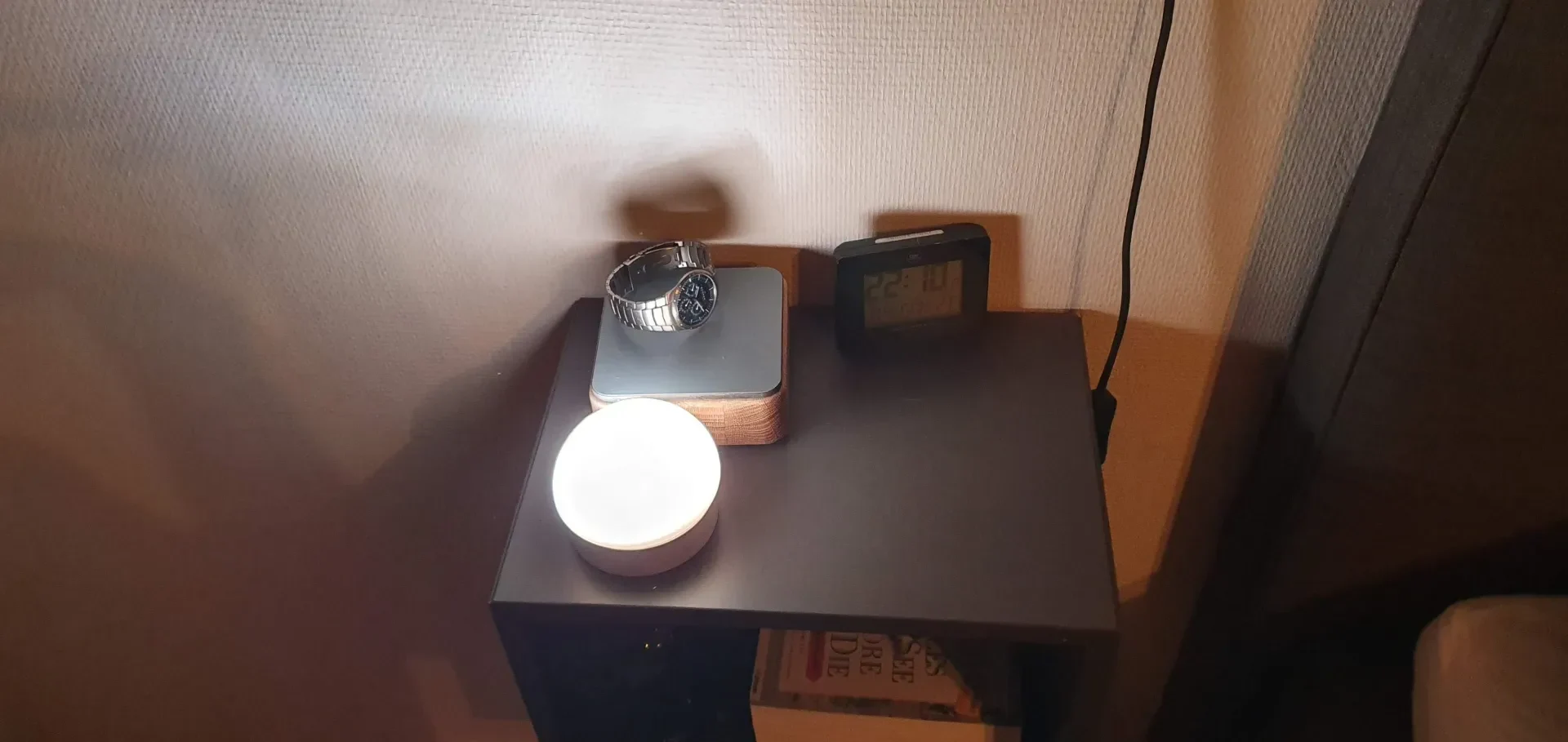

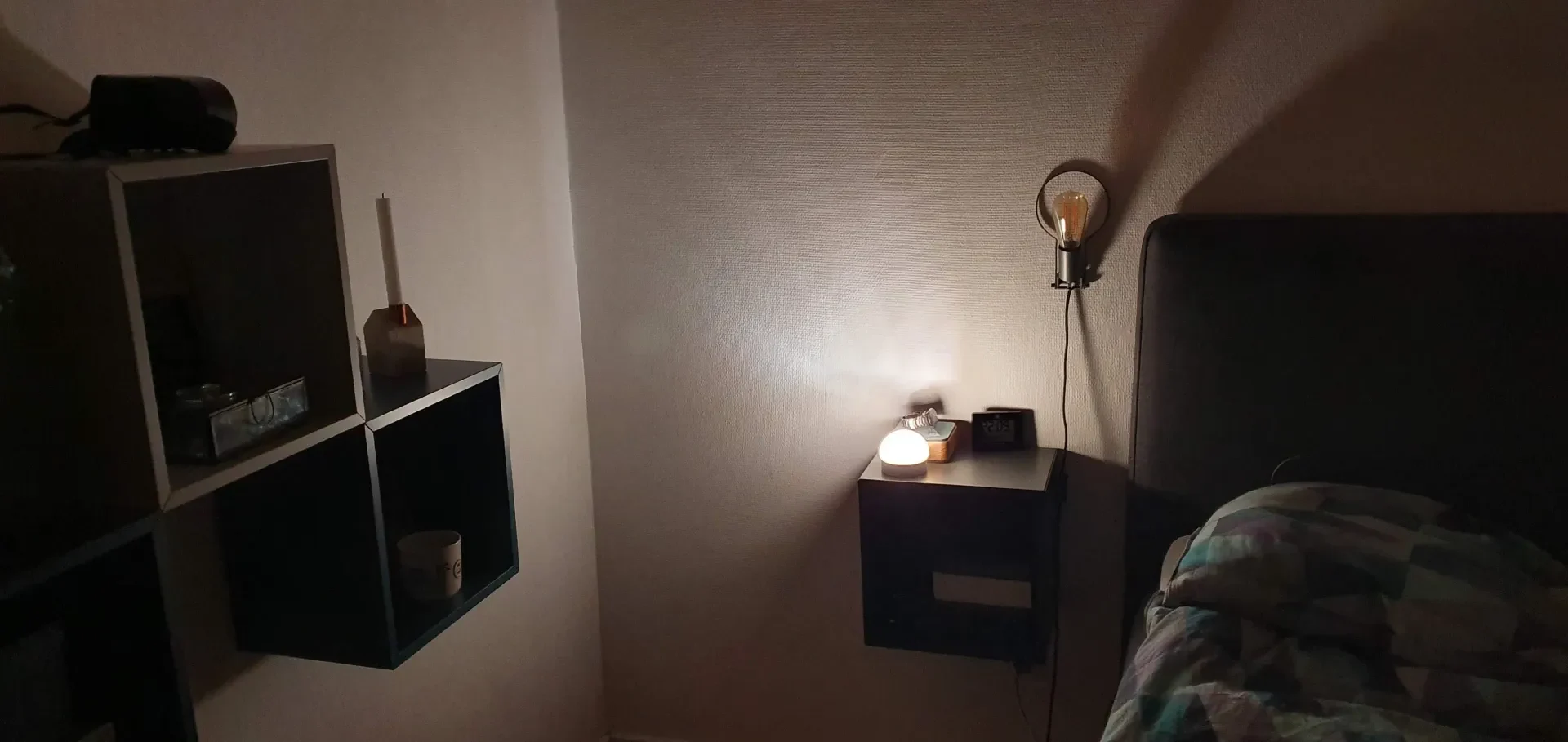

Я даже заказала больше теплых белых неопиксельных колец, чтобы сделать больше светящихся сфер! Мне и моей девушке нужно, чтобы у нашей кровати разместились дополнительные предметы (хотя и немного тусклее).

В общем, это оказался один из моих лучших проектов! Огромный успех!

Будущие обновления:

Я бы, вероятно, переключил Trinket на ATTiny85, чтобы получить модель с более низким энергопотреблением.
Я обдумываю лучший способ зарядки базового блока.
Базой я не очень доволен. Хотя он простой и хорошо справляется со своей задачей, мне хотелось бы более изящный дизайн.

Другое:

Я знаю, что Тринке
