Крепление для световой панели Ender 3 Pro

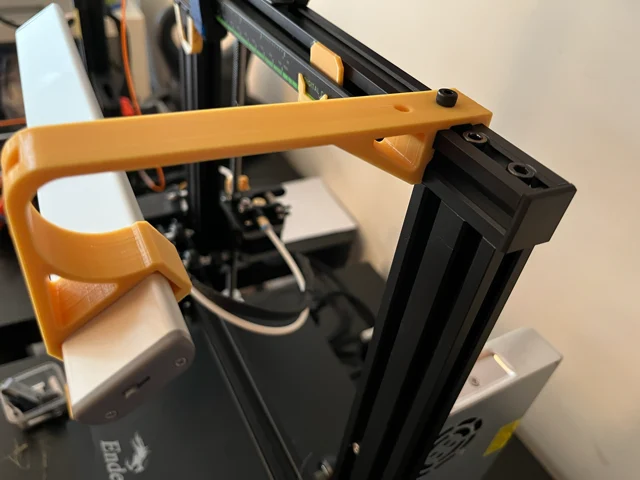

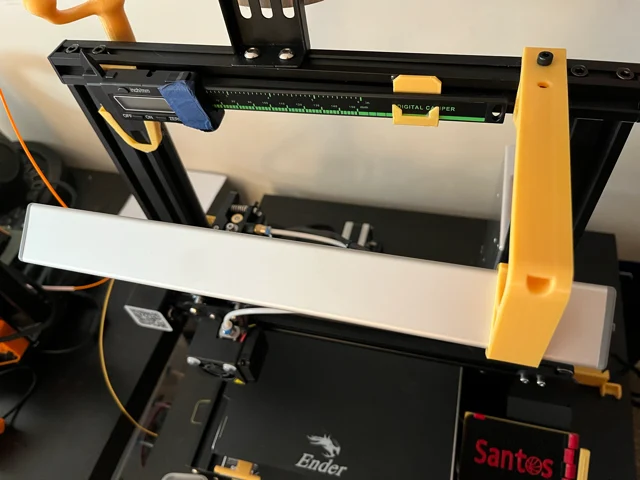

Прикрепляет эту перезаряжаемую световую панель к вашему Ender 3 Pro (или любому другому выступу с v-образным пазом 20 мм).
Мне нравится эта световая панель — не нужно менять проводку, вилки или батарейки. Заряжается с помощью USB-кабеля (входит в комплект), его можно легко вставлять и снимать с этого крепления. Имеет включение, выключение и датчик движения. Батарейки служат долго! Поставляется в упаковке из 2 штук, поэтому вы можете разместить их на 2 принтерах или 2 на каждой стороне Ender 3 Pro.
Я смешал/объединил две модели, чтобы сделать это:
Оригинальное отверстие световой панели: https://www.printables.com/model/58016-prusa-mini-rechargeable-led-light-bar-mount — в этой части было отверстие, в которое вставляется световая планка, но оно крепится только к моему Prusa Mini.
У него есть удлиненный рычаг и зажим, который крепится к Ender 3 Pro: https://www.thingiverse.com/thing:3361566.
Если держатель световой планки печатает слишком туго, используйте скребок, чтобы немного сбрить внутренний край прямоугольника, чтобы световая планка могла скользить внутрь и наружу.
Примечания:
Напечатано из PLA на боку, без подставок, заполнение 25 %, черновой режим (высота слоя 0,24 мм) на Ender 3 Pro. Если бы у меня был желтый PETG, я бы, наверное, выбрал его.
Снимите торцевую крышку верхнего выступа и сдвиньте этот отпечаток вдоль края с конца, чтобы установить. Трудно защелкнуть верхнюю часть стержня, не согнув и не сломав модель.
Я добавил отверстие сверху, чтобы можно было дополнительно закрепить его с помощью винта M5x10 и Т-образной гайки M5.
Я сделал руку тоньше, чтобы сэкономить место для двух креплений, если хотите, а также чтобы закрывать меньше света.
Дополнительные идеи:
Поскольку световая панель продается в упаковке по 2 шт., вы можете распечатать дополнительные крепления и установить подсветку как на передней, так и на задней стороне принтера.
Вы также можете рассмотреть возможность распечатки двух и поддержки одной световой полосы на обоих концах. Один держатель работает нормально, но свет немного провисает и выглядит не таким чистым. Два работают отлично.
Вы можете настроить верхнюю часть (с вашим именем или логотипом и т. д.) и распечатать ее в перевернутом виде (на настроенной лицевой стороне) без подставок.
Дайте мне знать, если это работает для вас, и разместите свои фотографии здесь!
