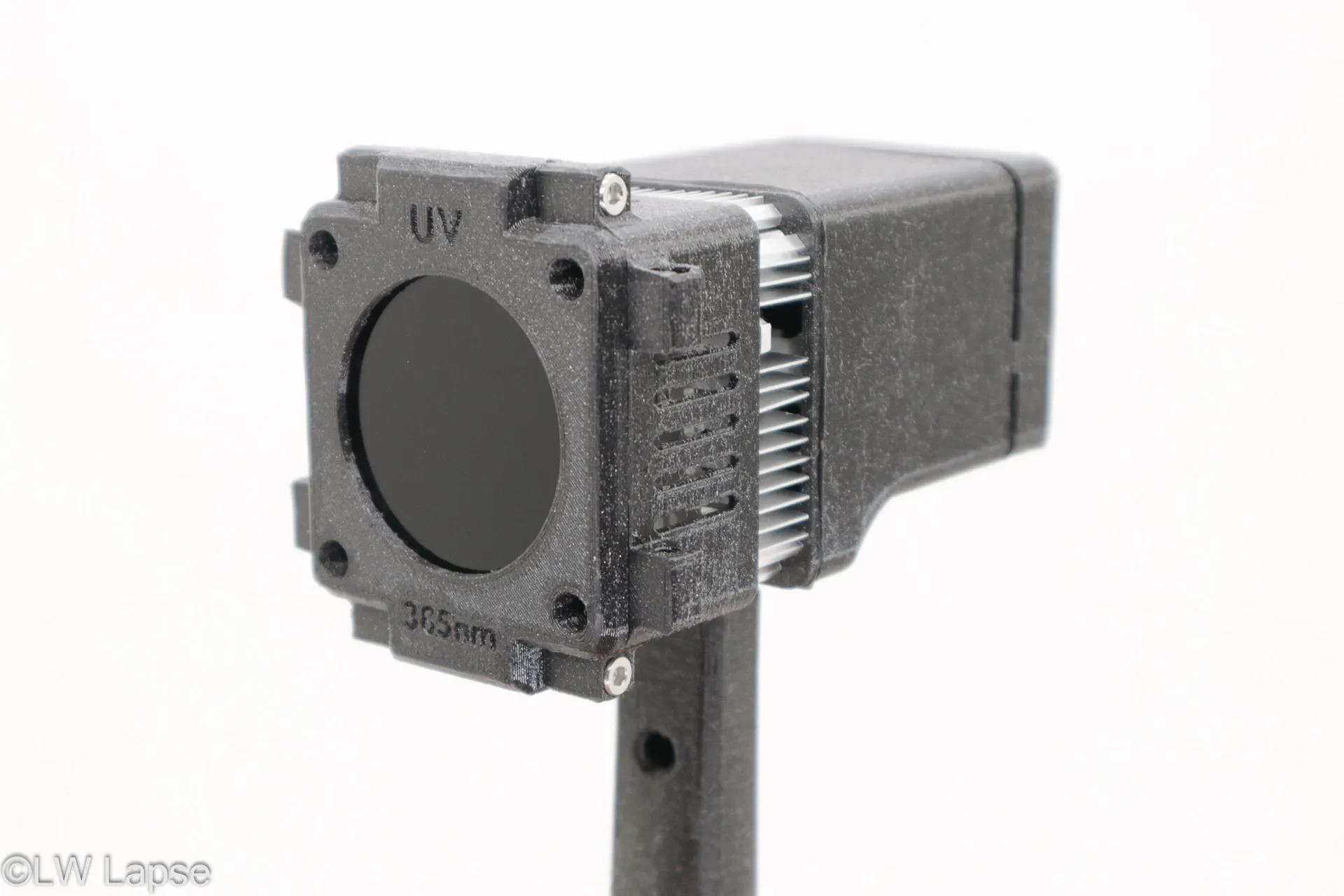

Мини-фотостудийный светильник

Обновление от 09.08.2023

Улучшено крепление Arca Swiss, добавлен холодный башмак и адаптер для осветительной стойки. Требуются болты M4 и резьбовые вставки 4-5 мм.

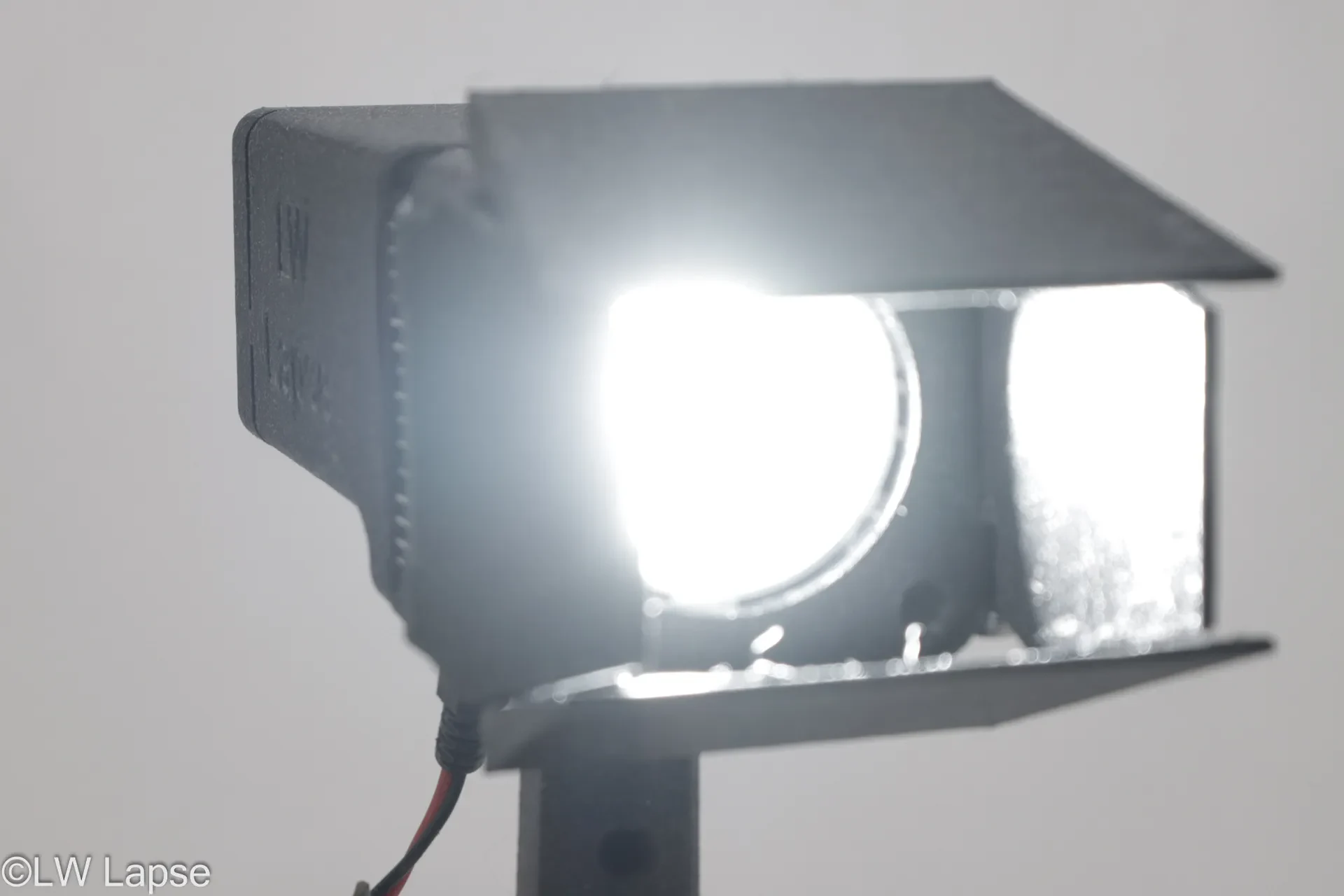

Этот мини-светильник для фотостудии был создан из-за необходимости иметь надежное высококачественное освещение в диапазоне 10-30 Вт (около 1000-4000 люмен).

Конструкция основана на сборке радиатора/вентилятора VGA, которую можно дешево и легко приобрести на Aliexpress. Для светодиода хорошо подойдет корпус F17 (19x19 мм), который затем необходимо приклеить к радиатору термоклеем. Я рекомендую использовать светодиод с CRI выше 90.

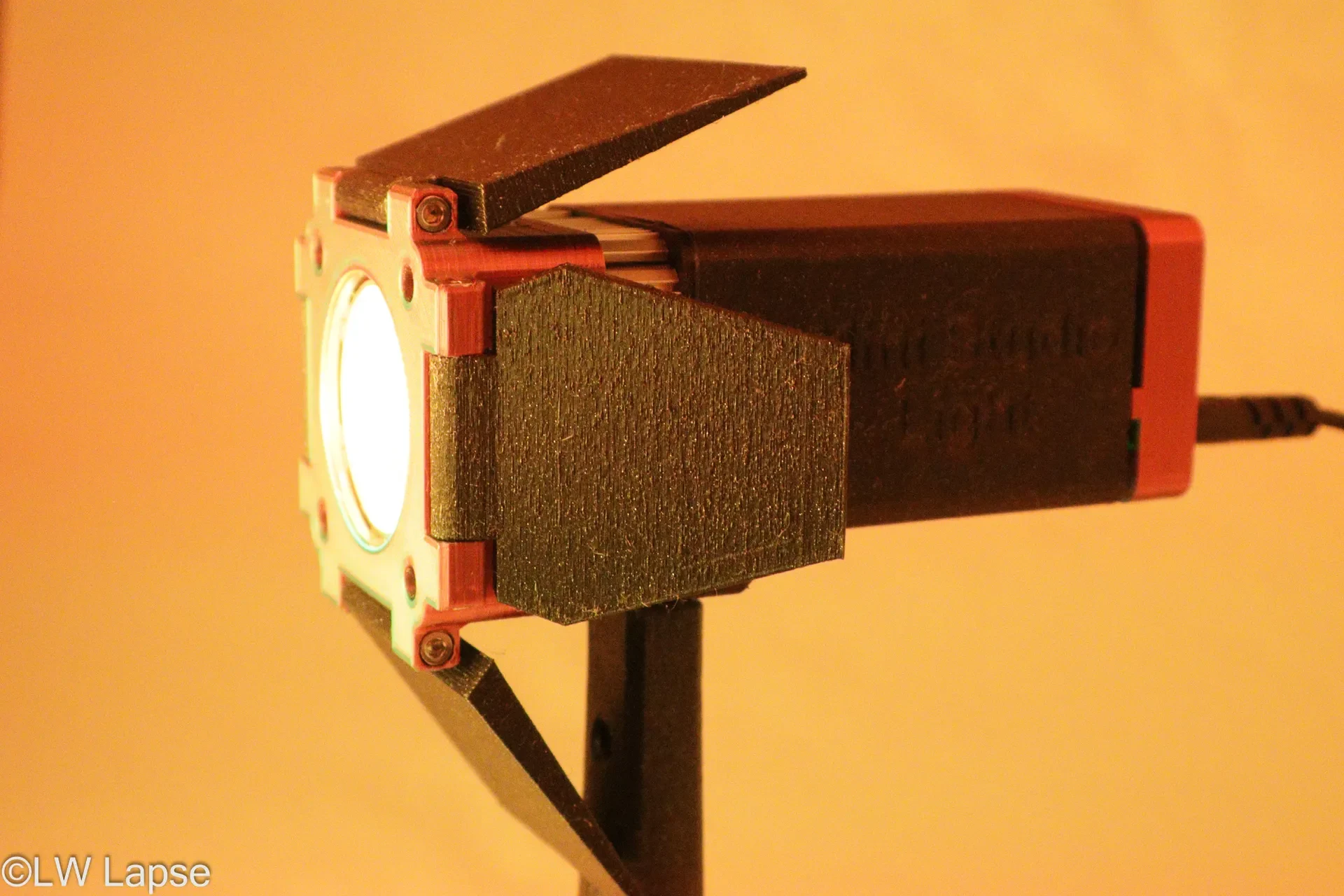

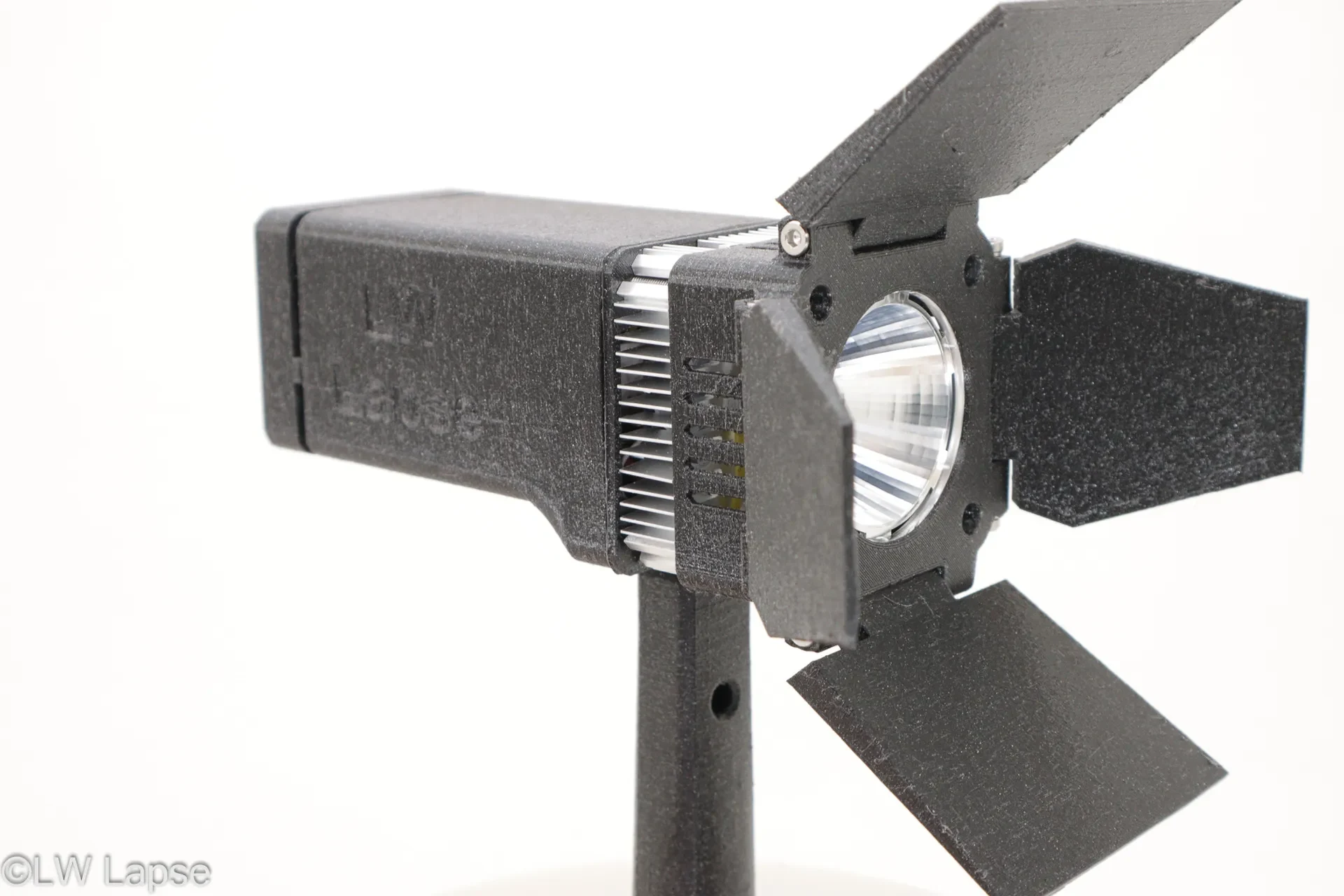

В переднем корпусе можно разместить отражатель диаметром 50 мм, в комплект входят ��ва варианта длины в зависимости от комбинации отражателя и светодиода.

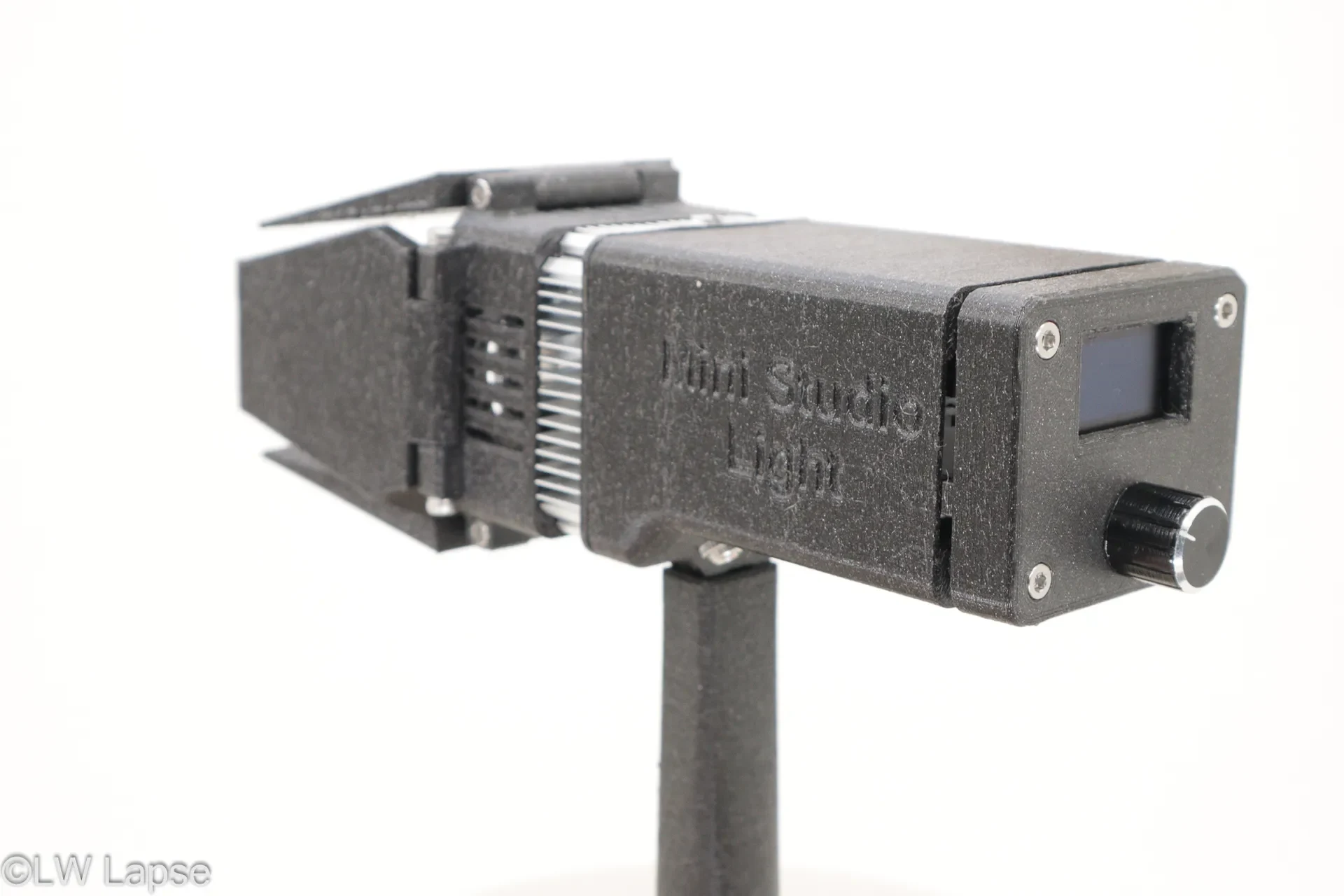

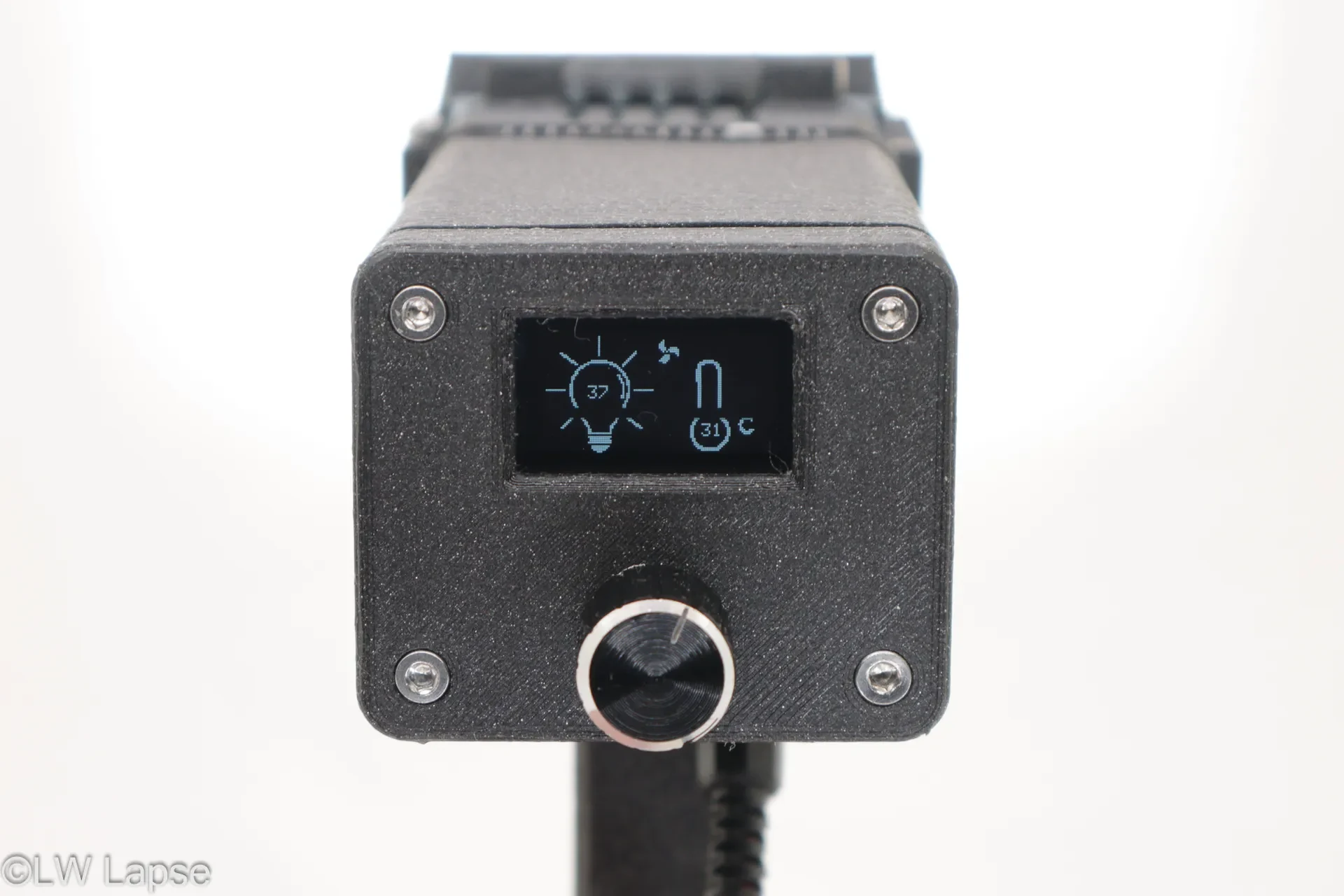

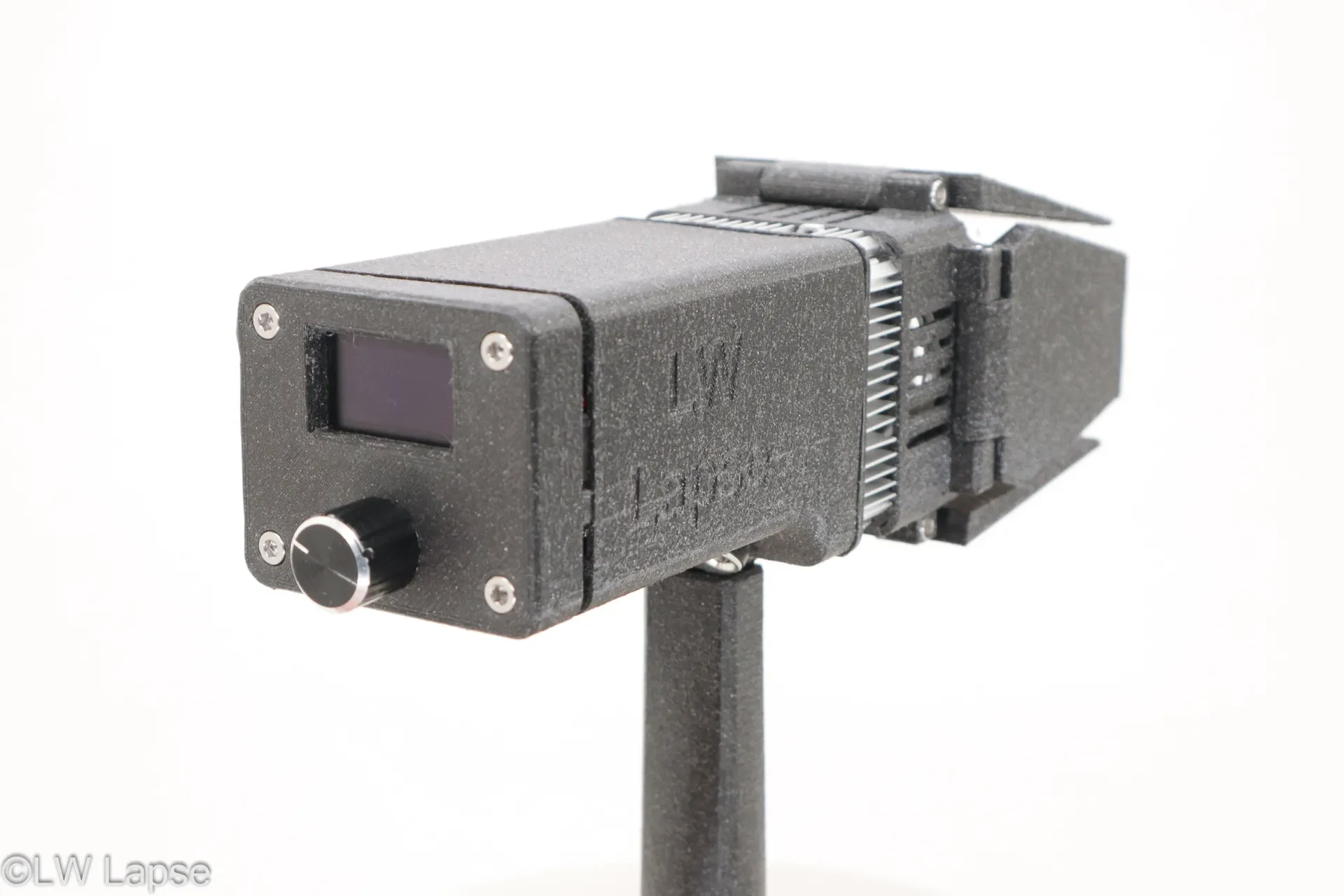

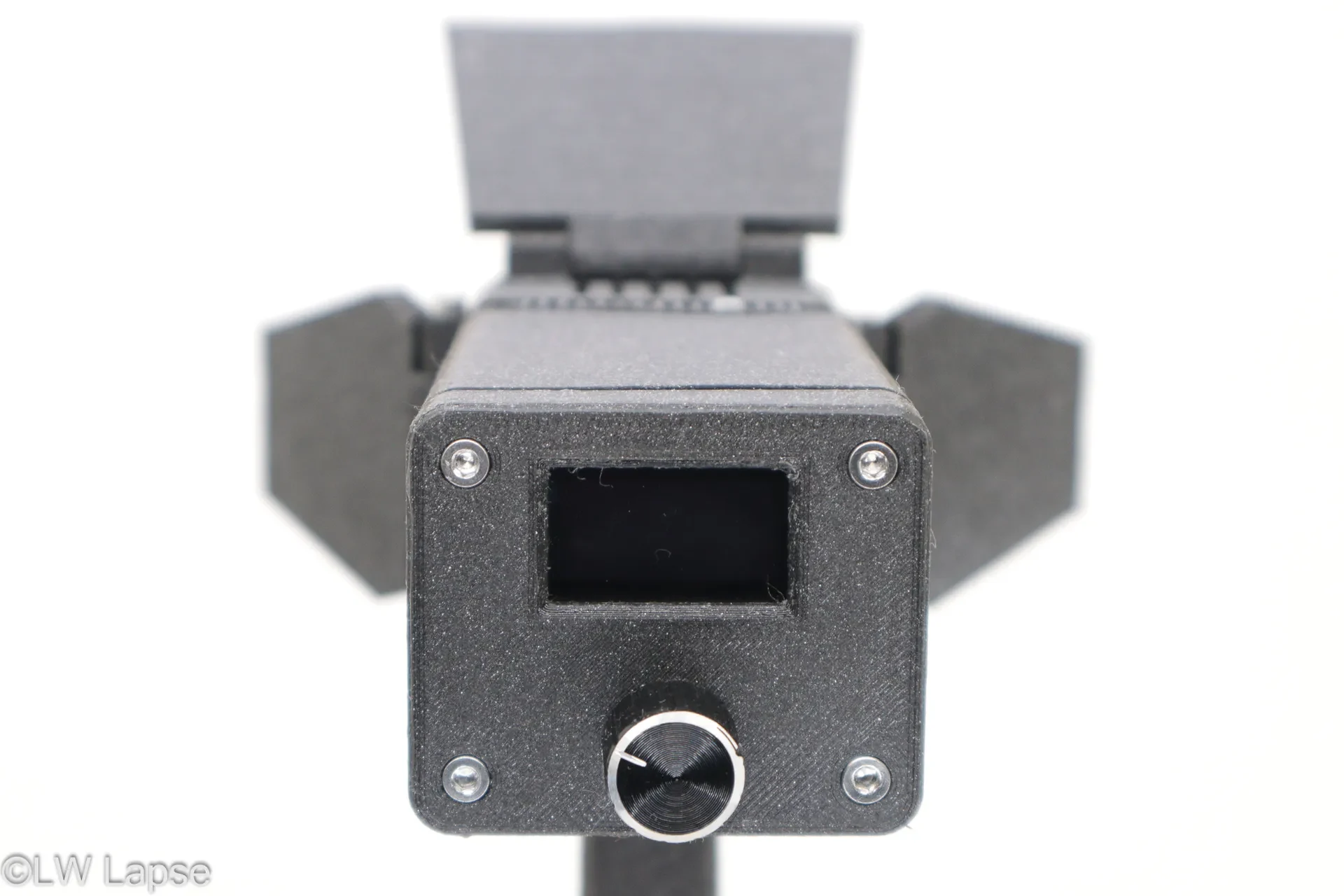

Корпус светильника предназначен для установки на специальную печатную плату с пико Rasberry Pi, используемую для управления светодиодом через драйвер Meanwell LDH. В этой конфигурации яркостью можно управлять, а работа вентилятора зависит от температуры с помощью OLED-дисплея, отображающего температуру и яркость.

Однако более простую конструкцию можно построить и без Pi, при этом в корпусе будет достаточно места для различных светодиодных драйверов.

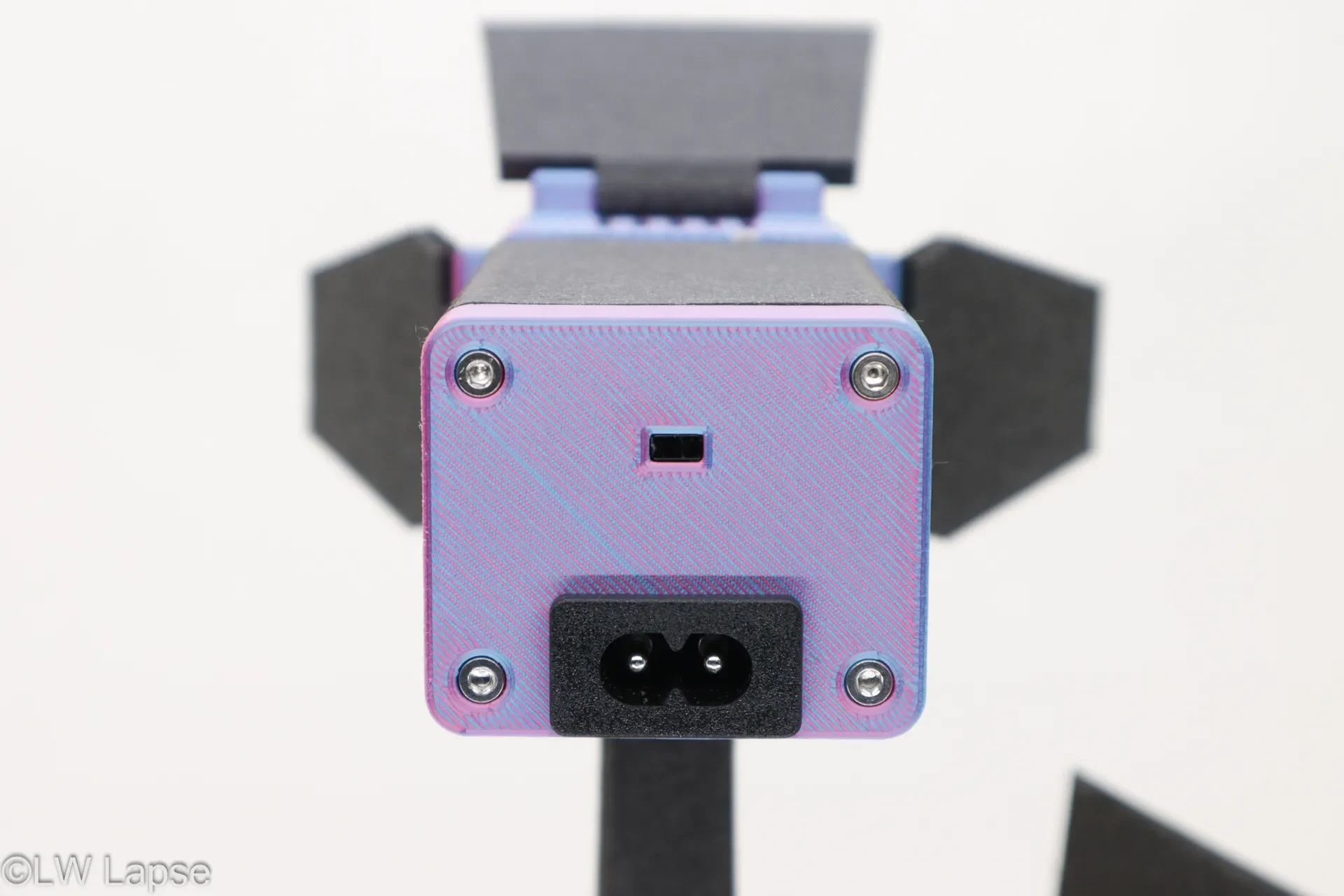

Заднюю пластину следует выбирать в зависимости от варианта использования, включая различные варианты источников питания.

Новые адаптеры для крепления будут опубликованы в феврале.

Настройки печати: печать в соответствии с ориентацией ASA, PETG или PLA. Обратите внимание, что при использовании PLA на деталях, соприкасающихся с ра��иатором, может возникнуть деформация, в зависимости от используемого светодиода или настроек Pi.

Опоры не являются строго обязательными, но их можно использовать при свесах более 40 градусов. Я рекомендую юбку на дверях сарая, если они ориентированы вертикально.

Руководство по сборке на Instructables
