Мини-светодиодная установка Prusa
Я британский производитель, и я обнаружил, что существующие модели светодиодной установки не соответствуют моим спецификациям или желаниям, поэтому я сделал ремикс мой собственный. Надеюсь, вы найдете это полезным...
Это модифициро��анная версия отмеченной ремикс-модели от
jagr200, который пытается создать систему светодиодного освещения с 3+ полосами для тех из нас, у кого нет инструментов или знаний (или необходимых усилий) для пайки и электроники, при этом привнося в ваш Prusa Mini / Mini+ необычный красочный световой эффект.
Распечатать инструкции
+++ Необходимые инструменты +++
— Ножовка (для резки алюминиевой рейки)
— Пинцеты
— Суперклей (по желанию).
+++ Краткое описание компонентов +++
— Светодиодная лента длиной 1,5 м — 7,46 фунтов стерлингов.
— Алюминиевая светодиодная профильная лента длиной 1 м за 11,98 фунтов стерлингов.
— 2 винта с шестигранной головкой M5x30 мм по цене 1,50 фунта стерлингов.
Итого (без учета стоимости PLA) = 20,94 фунтов стерлингов.
+++ Список компонентов +++
(корректно на момент публикации, 16.01.21)
Название листинга eBay:
Светодиодные ленты с питанием через USB, 5050 RGB, подсветка телевизора, дистанционное управление, новинка, Великобритания.
Ссылка:
https://www.ebay.co.uk/itm/USB-Power-LED-Strip-Lights-5050-RGB-TV-Backlight-Lighting-Remote-Contr ol-New-UK/283918505140?ssPageName=STRK%3AMEBIDX%3AIT&var=585361641537&_trksid=p2057872.m2749.l2649
Комментарии:
Отличная светодиодная лента, покрытая эпоксидной смолой, защищающей схему, и ее можно обрезать по размеру. Каждая полоса имеет длину 500 мм, а вам понадобится около 1110 мм, поэтому купите 3 полоски.
+++
Название листинга eBay:
Алюминиевая с��етодиодная линия длиной 1-2 мМини-профиль 5050 5630 3528 Ленточные светильники Белый Черный Рождественский
Ссылка:
https://www.ebay.co.uk/itm/1-2m-Aluminium-LED-LineMini-Profile-5050-5630-3528-Strip-Lights-White-B недостаток-Xmas/322245759017?ssPageName=STRK%3AMEBIDX%3AIT&var=511367727883&_trksid=p2057872.m2749.l2649
Комментарии:
Выберите опаловое покрытие рассеивателя длиной 1 м. Вам понадобится примерно 803 мм, так что будет немного запаса.
+++
Название листинга eBay:
M2 M2,5 M3 M4 M5 M6 ВИНТЫ С ПОтайной головкой 10,9 HT CSK БОЛТЫ С ШЕСТИГРАННЫМ КЛЮЧОМ
Ссылка:
https://www.ebay.co.uk/itm/M2-M2-5-M3-M4-M5-M6-SOCKET-COUNTERSUNK-SCREWS-10-9-HT-CSK-HEX-ALLEN-K EY-BOLTS/284006064396?ssPageName=STRK%3AMEBIDX%3AIT&var=585472467015&_trksid=p2057872.m2749.l2649
Комментарии:
1 упаковки размером M5 x 30 мм будет достаточно. Вам понадобится всего 2 винта, чтобы заменить существующие винты в верхней части оси Z. Требуется шестигранный ключ № 3.
+++ Строительство +++

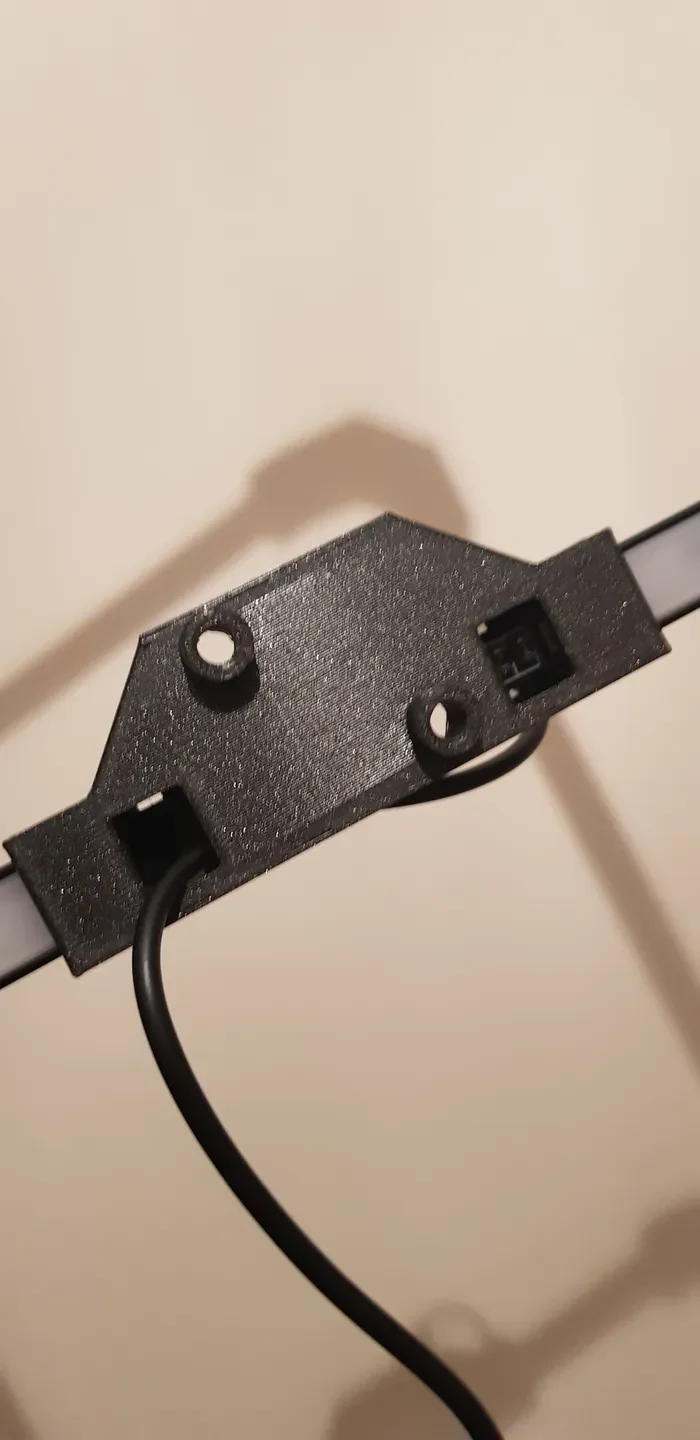

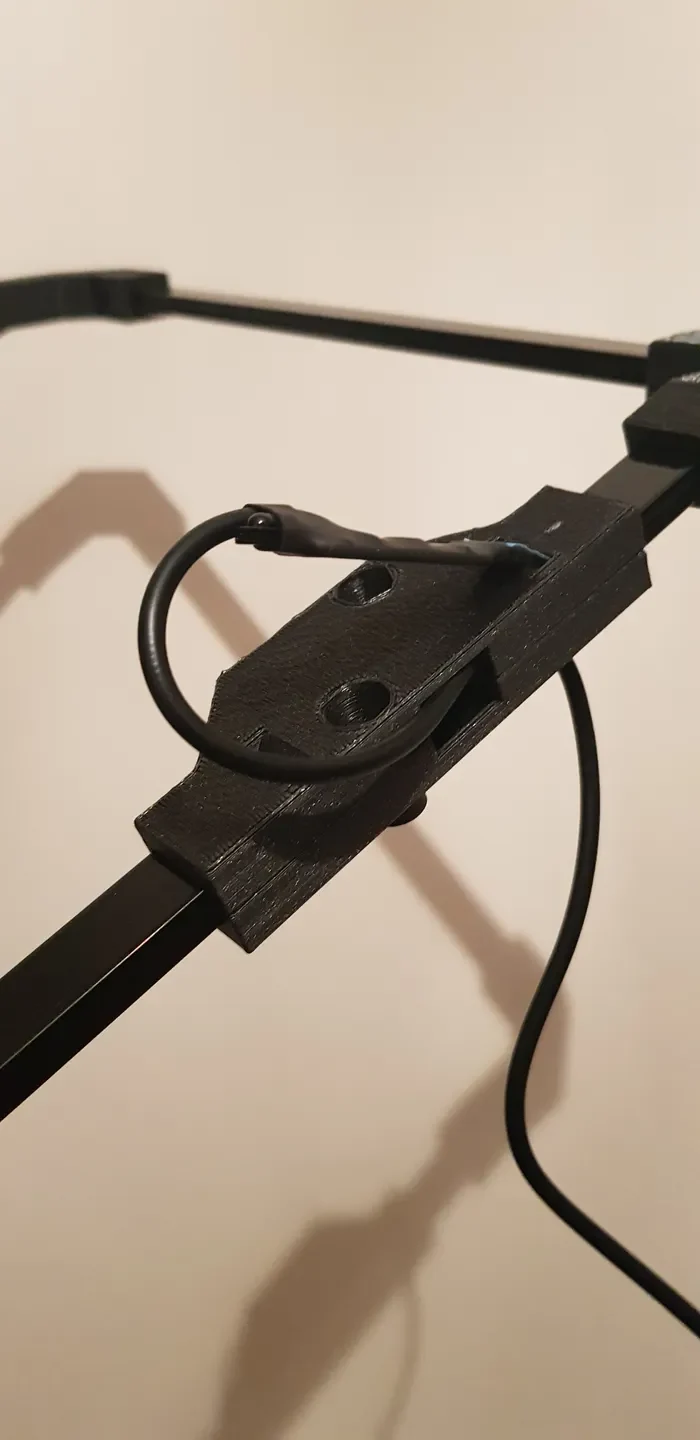

Взгляните на изображения, которые я разместил. Это должно дать вам хорошее представление о том, как кабели в основании были соединены вместе. Это позволяет ИК-модулю светодиодной ленты быть видимым над принтером (я тоже нахожусь в зачаточном состоянии в модельной карьере, поэтому базовая сборка ремикса на самом деле не представляет собой ничего особенного… чисто функциональная)

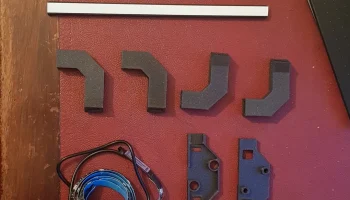

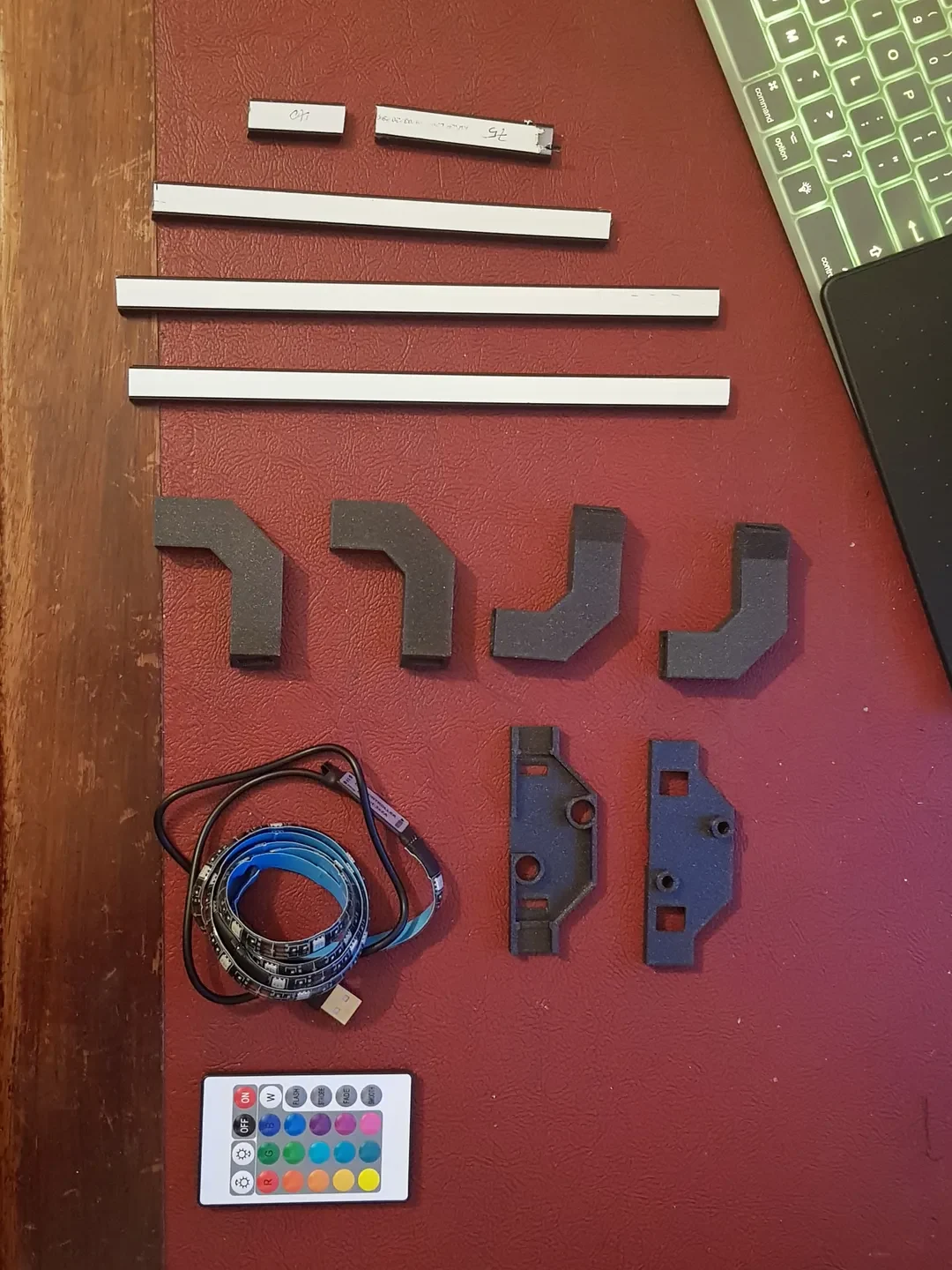

Я обрезал алюминиевую направляющую до этих размеров, всего получилось 5 полосок:
2x 250 мм
1x 188 мм
1x 75 мм
1x 40 мм
(всего 803 мм)

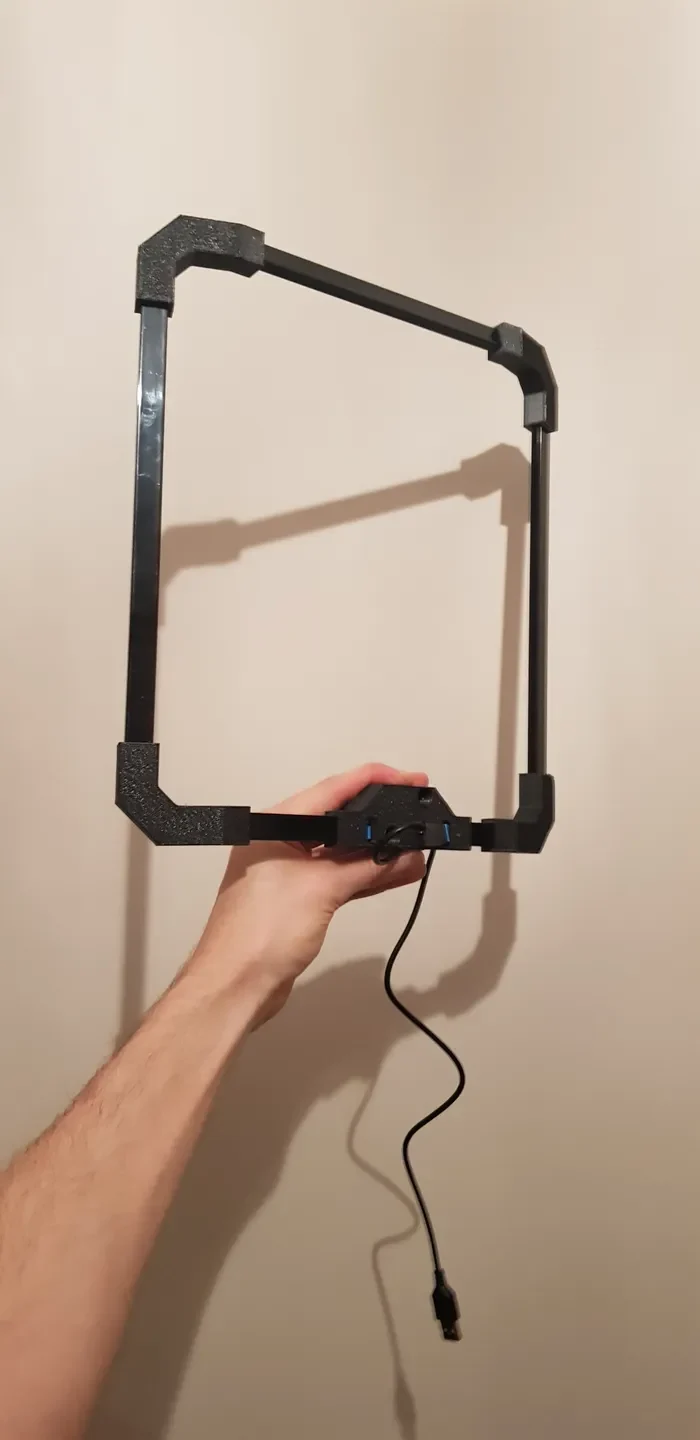

От основания против часовой стрелки* порядок должен быть следующим:
База
рейка 40 мм
Угловой — Правый 1
рейка 250 мм
Угловой — Правый 2
рейка 188 мм
Угловой — Левый 2
рейка 250 мм
Угловой — левый 1
рейка 75 мм
*причина в том, что кабельная система выступает в сторону задней части принтера.

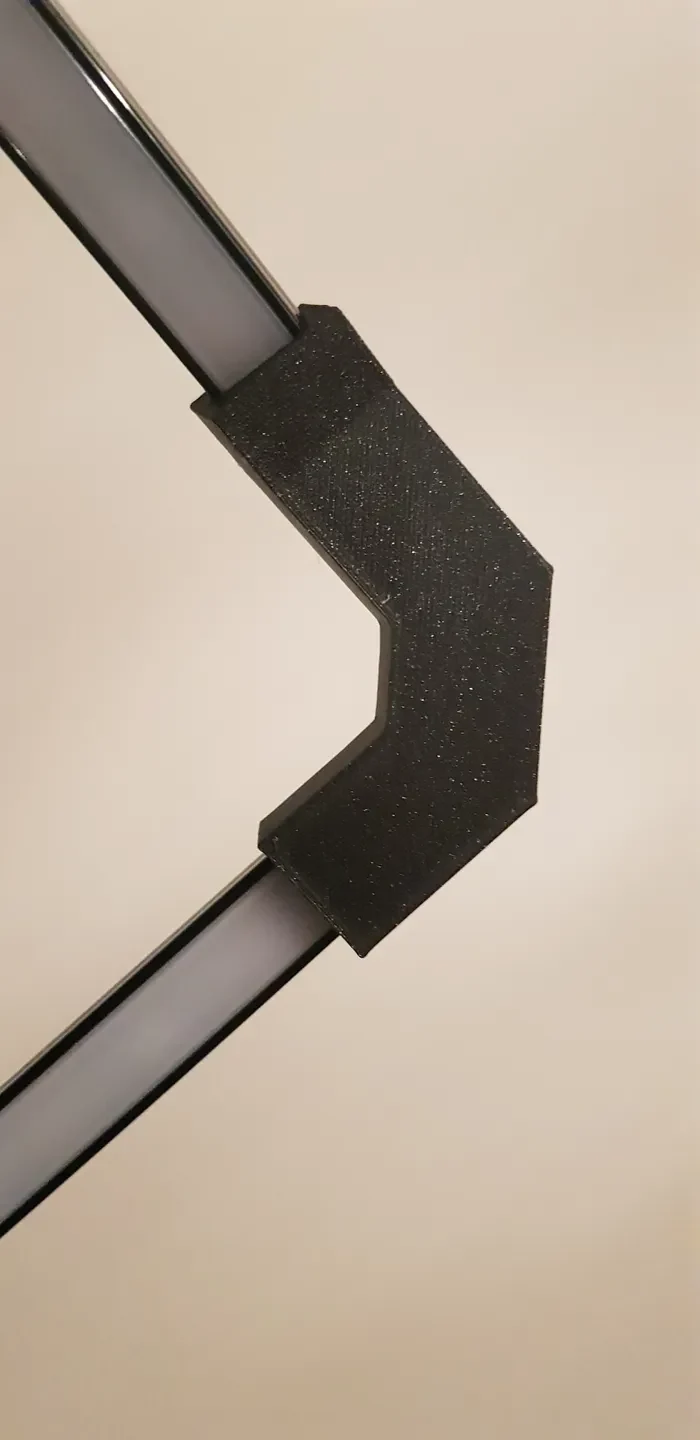

Проденьте светодиодную ленту через стержни угловых частей, используя пинцет, чтобы захватить ленту с другой стороны. Я сделал это, пока были подключены светодиоды для большей четкости.
Перетасуйте угловые части вниз по полосе и по ходу дела добавляйте алюминиевую направляющую.

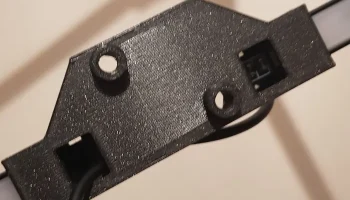

Вначале я склеил свой базовый блок суперклеем, что было рискованным шагом, но в конечном итоге не привело к каким-либо последствиям. Представленный мной файл базовой модели имеет выступ, который поможет верхней и нижней частям держаться вместе. В моей исходной модели этого не было, а это означало, что необходимо было склеить базовый блок.

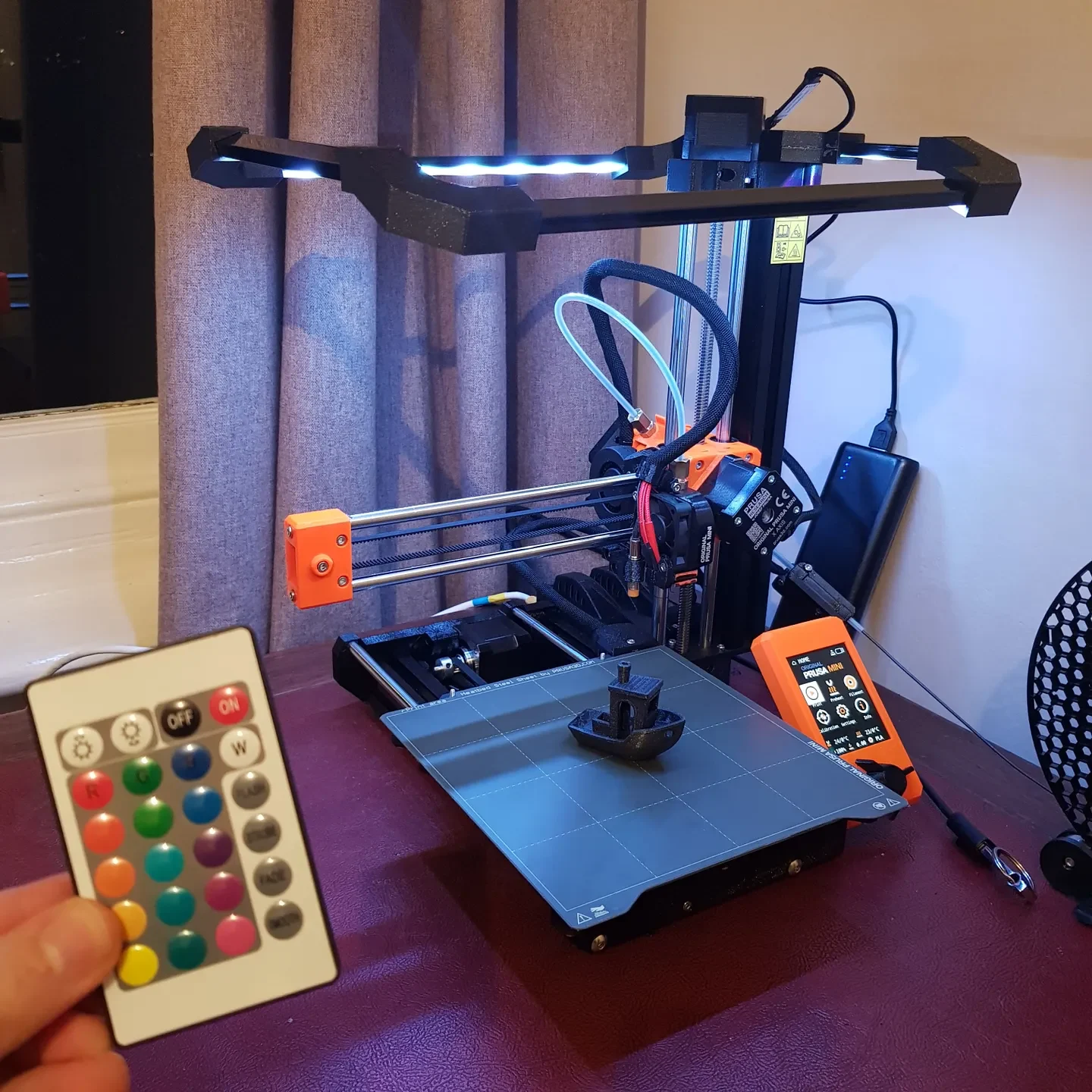

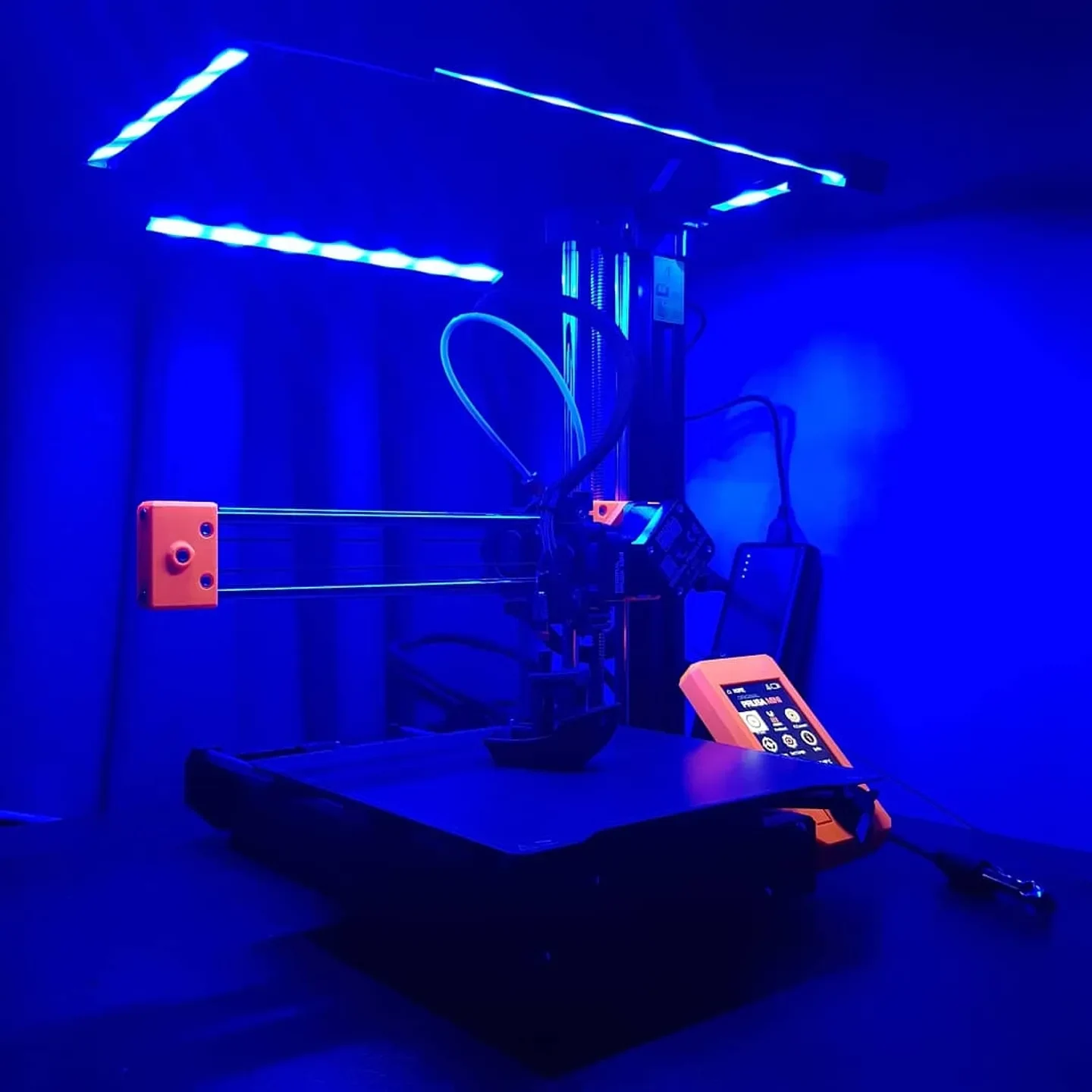

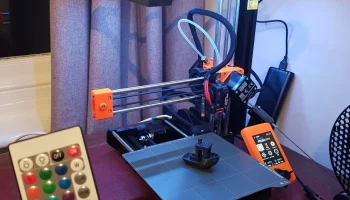

Иааа вот оно. Будем надеяться, что полнофункциональная светодиодная система сделает ваш Prusa Mini очень крутым во время печати… и хотя это не так!
NB: USB-кабель светодиодной ленты немного короткий, почти доходит до базы.
