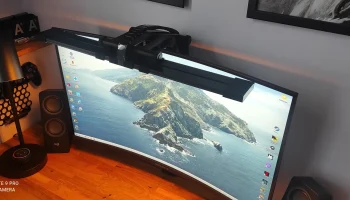

Полностью регулируемая световая панель монитора с RGB

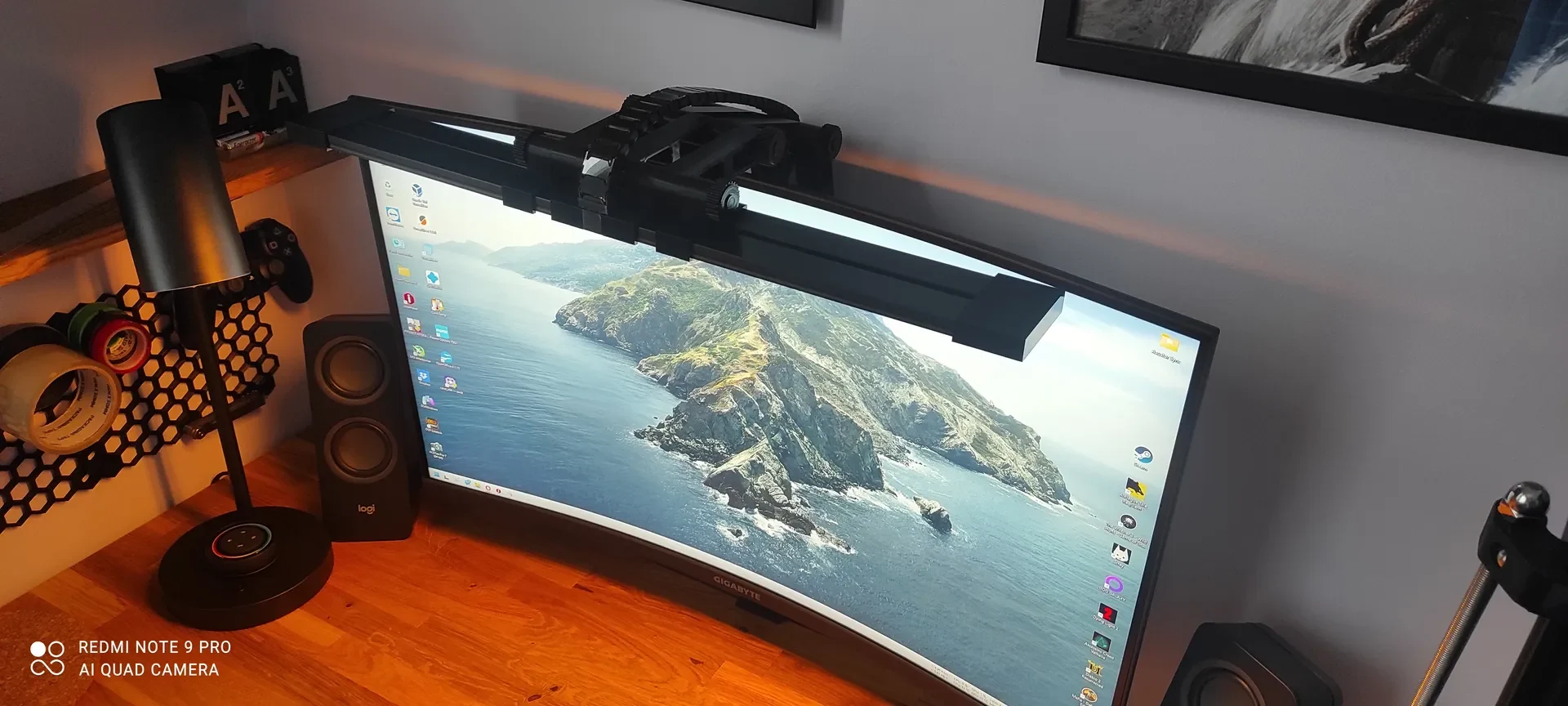

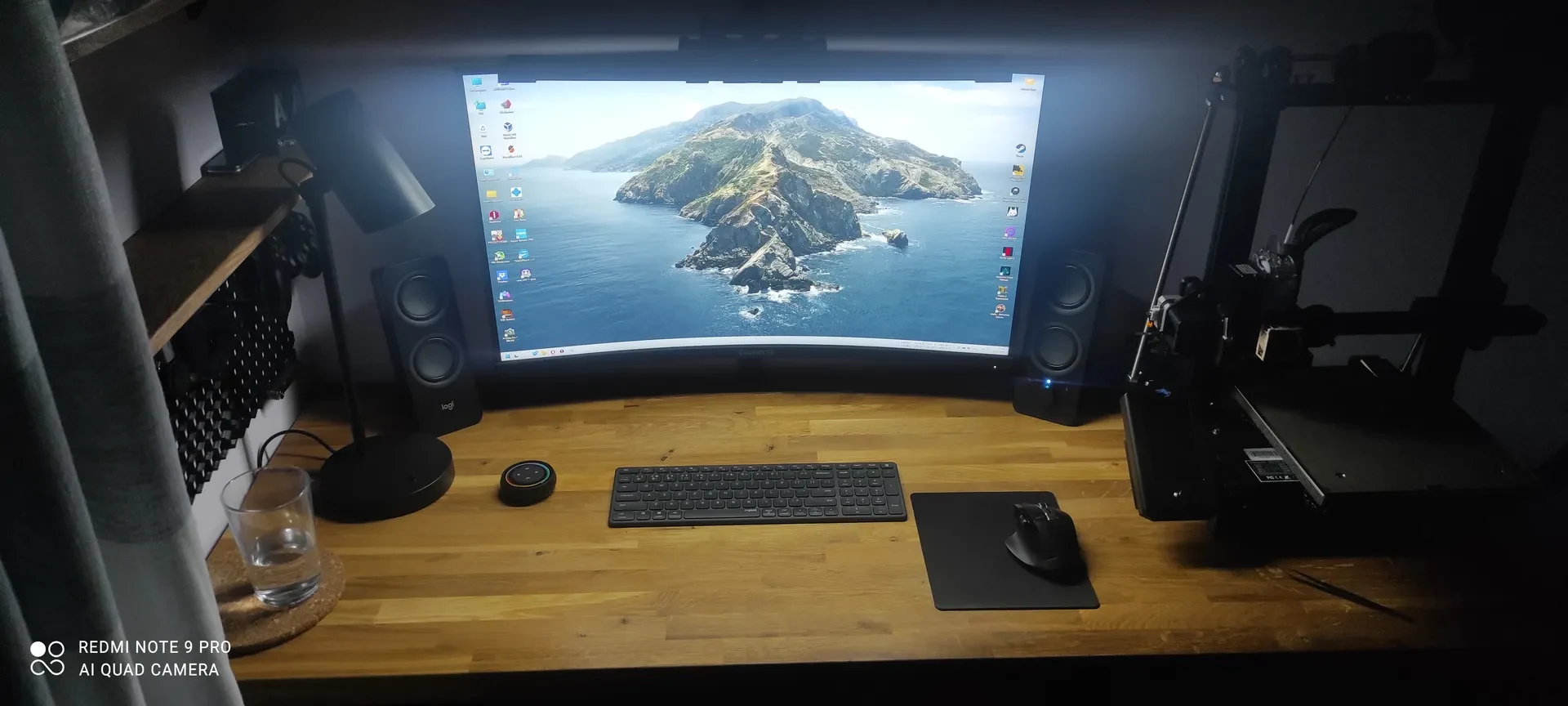

Я разработал световую панель монитора для своего стола. Это моя первая конструкция, поэтому я не эксперт, но все детали подходят почти идеально.
Тросовая цепь и гайки не являются моими проектами, поэтому я ссылаюсь на страницы:
https://www.printables.com/pl/model/310284-ender-3-s1-cable-chain
https://www.printables.com/pl/model/45286-tp-link-tapo-c100c110-mount
Детали для печати
1 х настенное крепление
1 кронштейн с держателем цепи (требуются опоры)
7 х рука
8 х гайка
2 х крышки двойного профиля
4 держателя профиля
4 x верхний держатель профиля
1 держатель профиля цепи (требуются опоры)
27 цепочек с зажимом
Дополнительно вам понадобится:

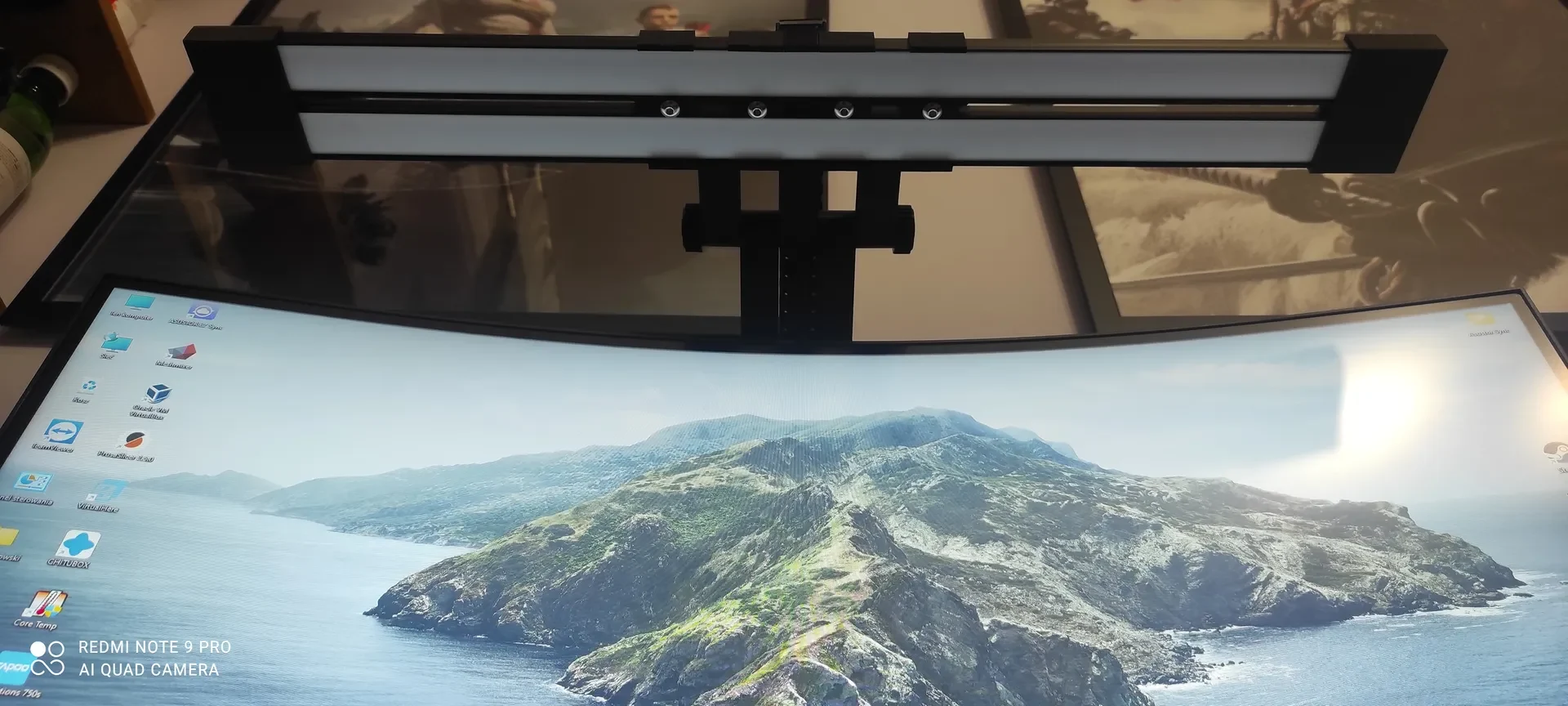

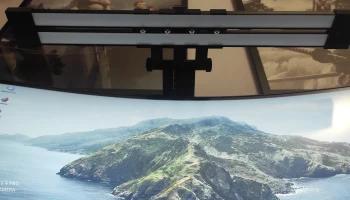

1 х 1м или 2 х 0,5м алюминиевый профиль (размеры моего — 27х4 х 10,5мм — ЛЮМИНЫ типа DUAL)
1 крышка для молока или замороженного продукта или аналогичная
1 стержень с резьбо�� M8 длиной 1 м (разделенный на более мелкие части)
Светодиодная лента RGB CCT 1 х 1 м
1 х 2 м 6-контактный кабель для светодиодной ленты

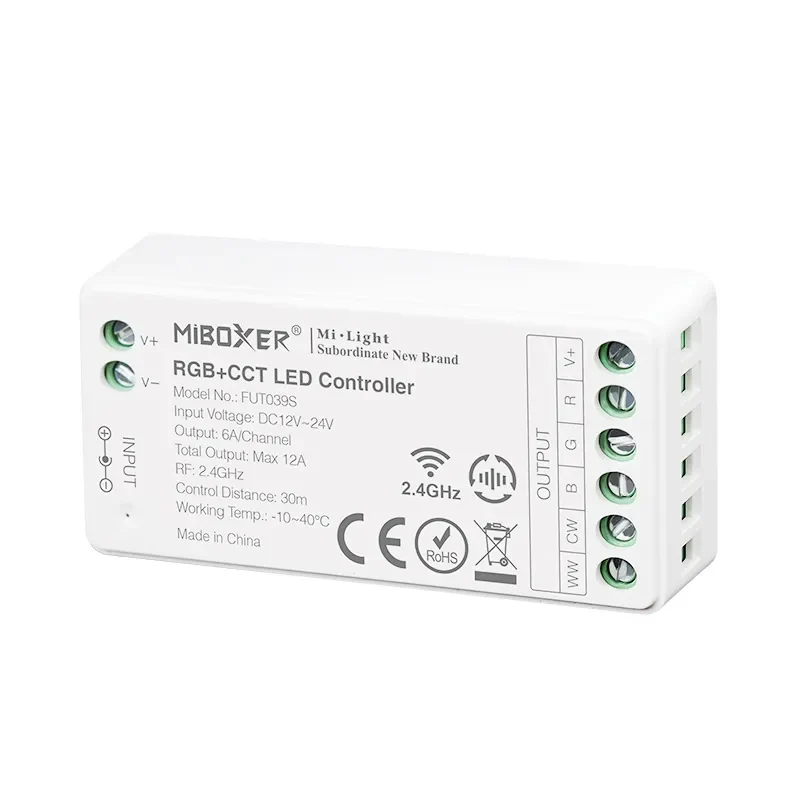

1 контроллер (Milight FUT039s), вы можете использовать все, что захотите

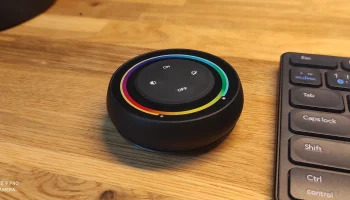

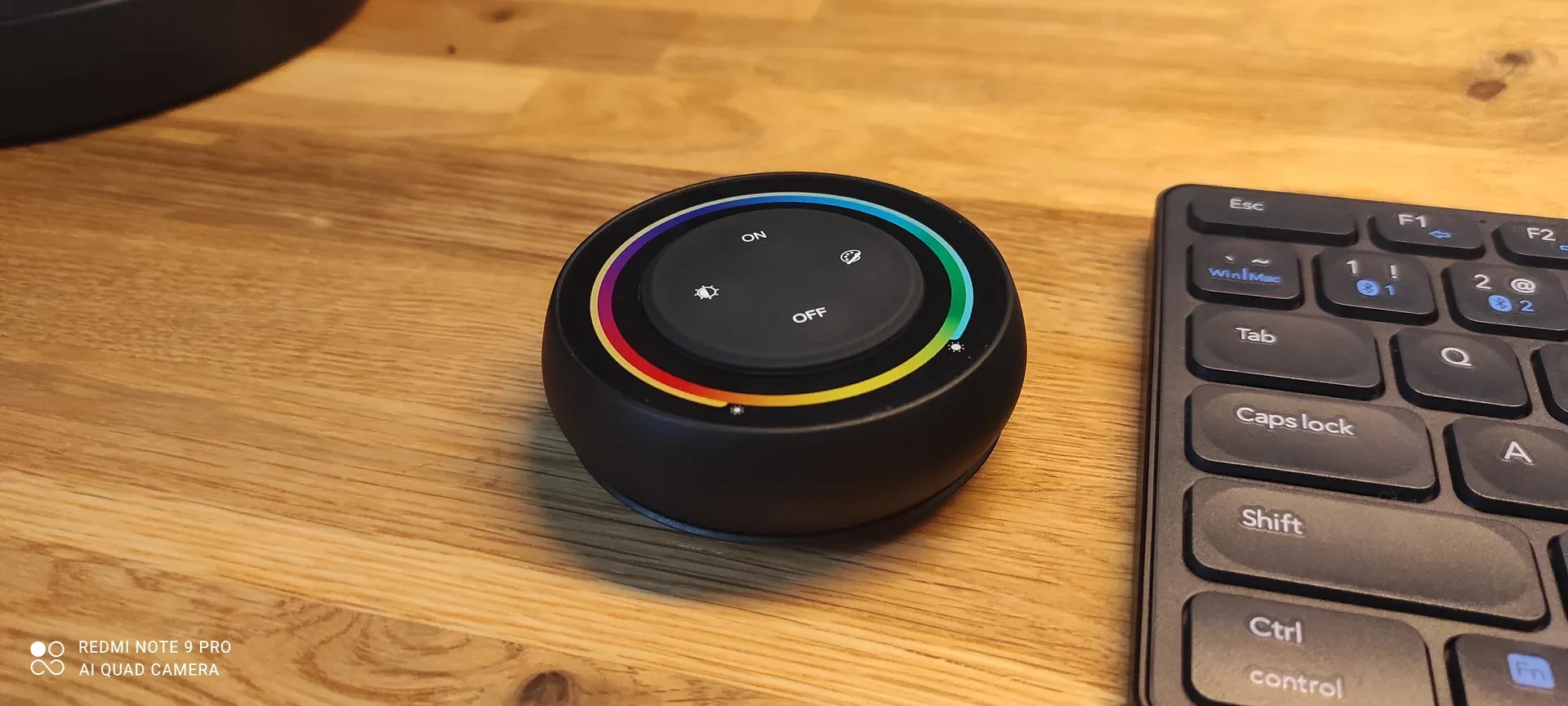

1 настольный пилот (MiLight RAINBOW S2-B), также вы можете использовать все, что захотите
1 адаптер питания х 12 В (соответствует мощности светодиодной ленты — у меня 36 Вт)
Винт 4 x M5 длиной 15 мм
Как монтировать:
Разрежьте светодиодную ленту на две равные части и спаяйте их вместе с помощью отдельного 6-контактного кабеля длиной 5 см для светодиодов. С другой стороны припаяйте 6-контактный кабель длиной 2 метра. Имеется место для кабелей, часть которого называется «Двойная крышка профиля».
В центре одного алюминиевого профиля ближе к бокам необходимо просверлить отверстие диаметром 5 мм для кабеля и проложить его внутрь профиля (см. схему подключения).

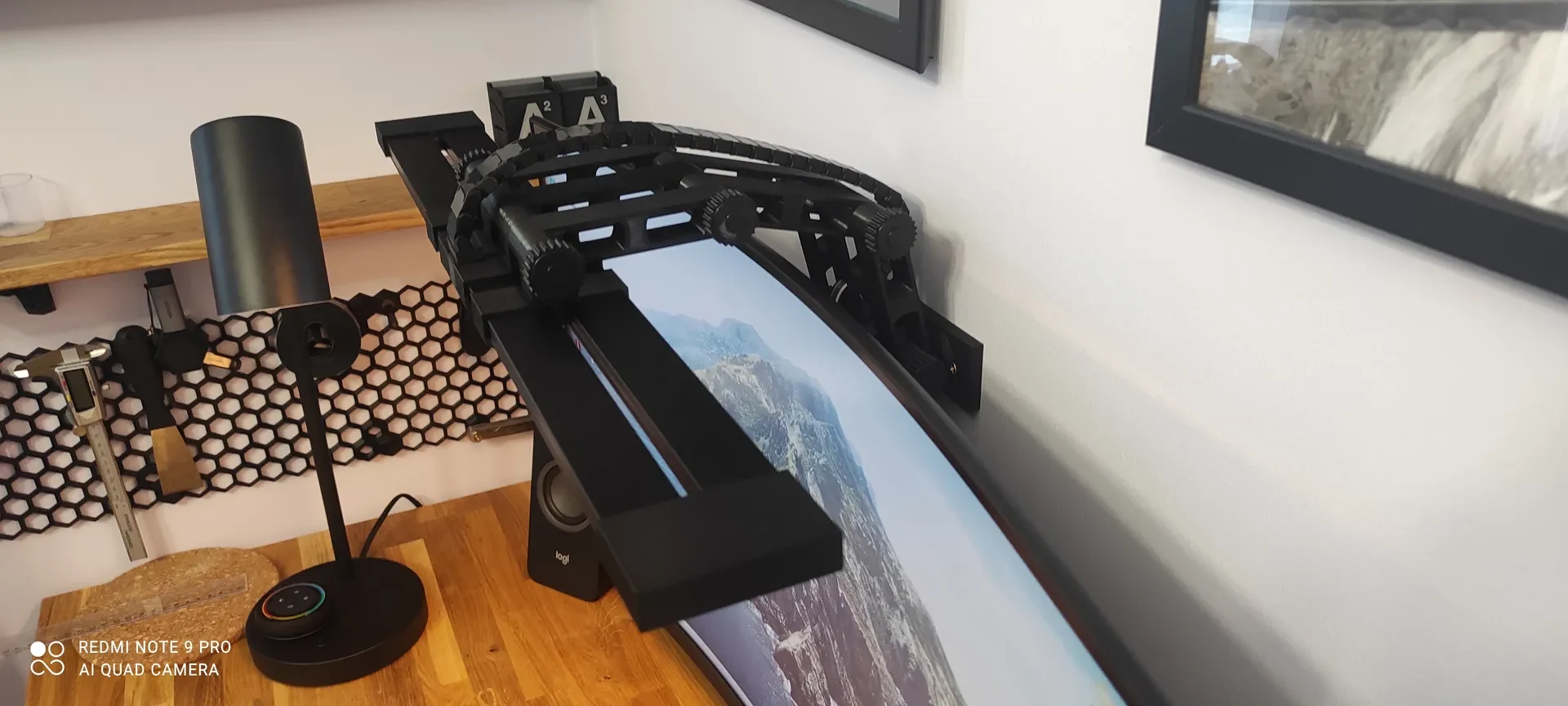

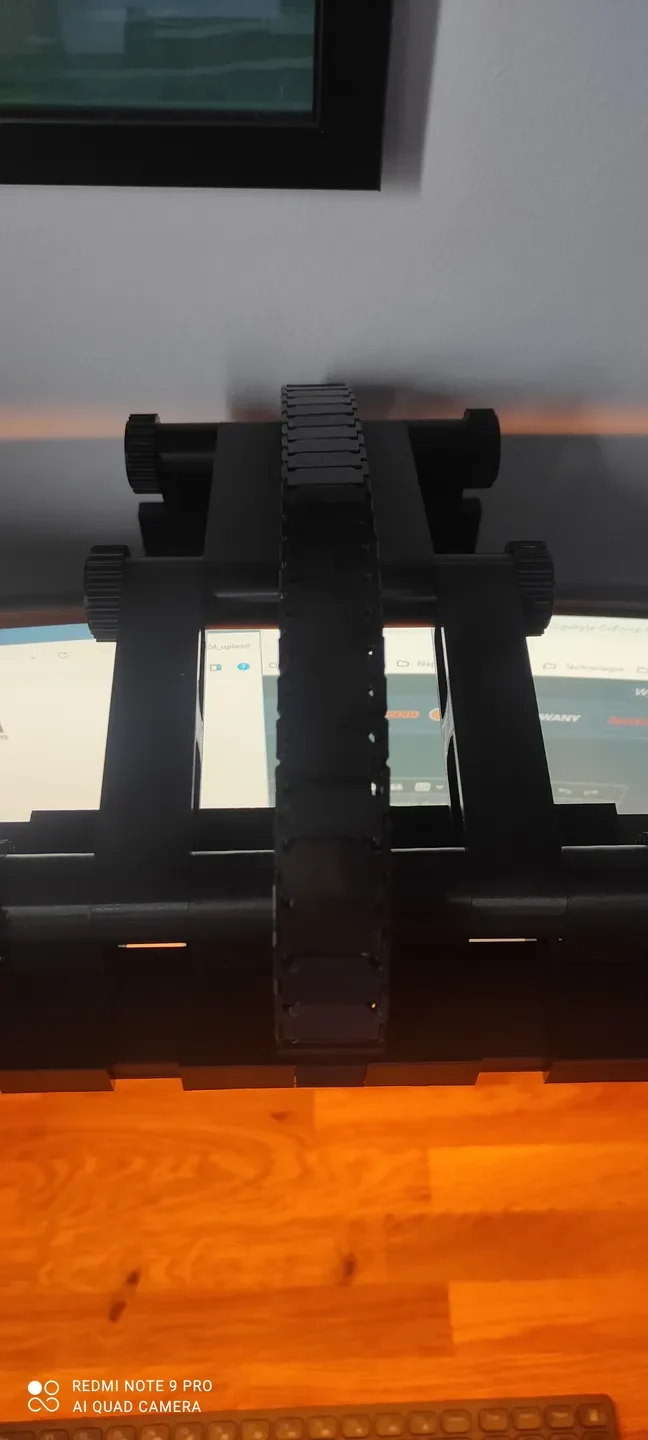

Для соединения деталей я использовал стержень с резьбой М8, обрезанный под нужные размеры — примерно 3 х 110 мм и 1 х 155 мм. Деталь под названием «Держатель профиля цепи» предназначена для крепления цепи к кабелю некрасивого цвета — просто нажмите на профиль между «Двойным профилем». держатель'.
