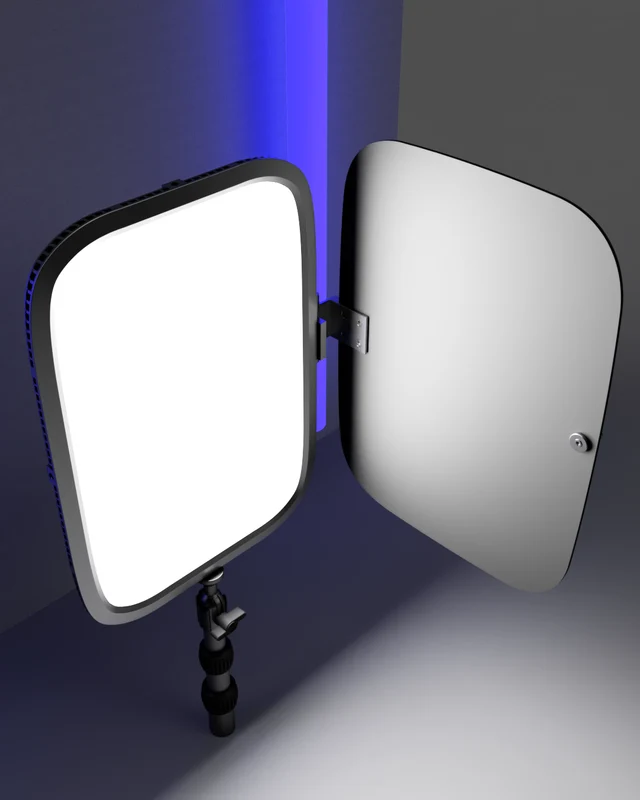

Распашные ворота Elgato Key-Light (шторка)

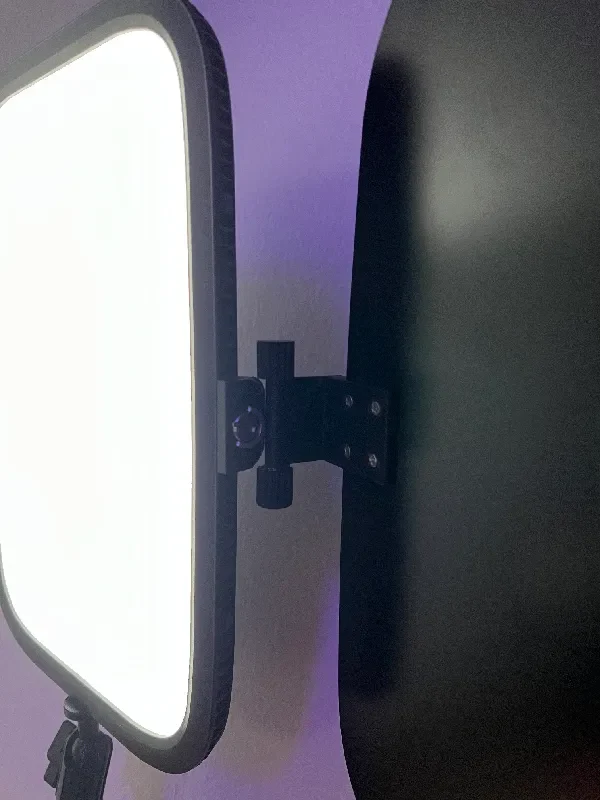

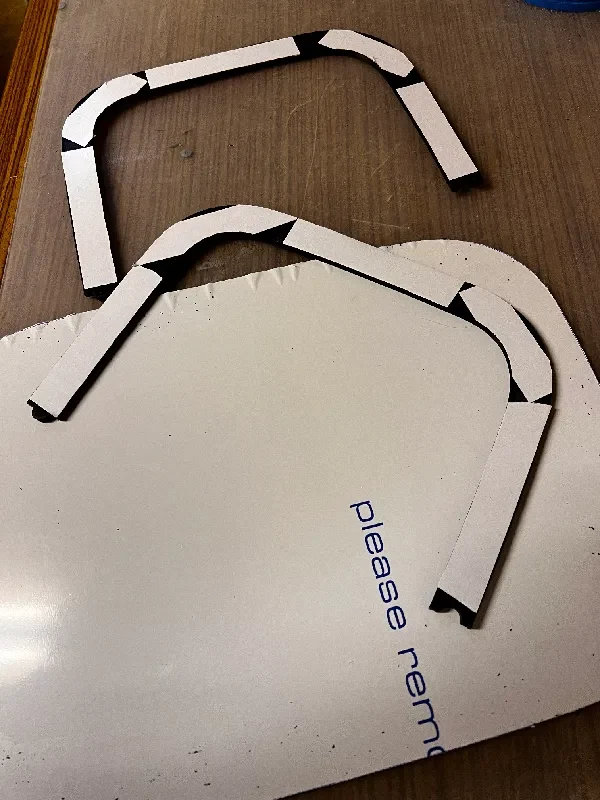

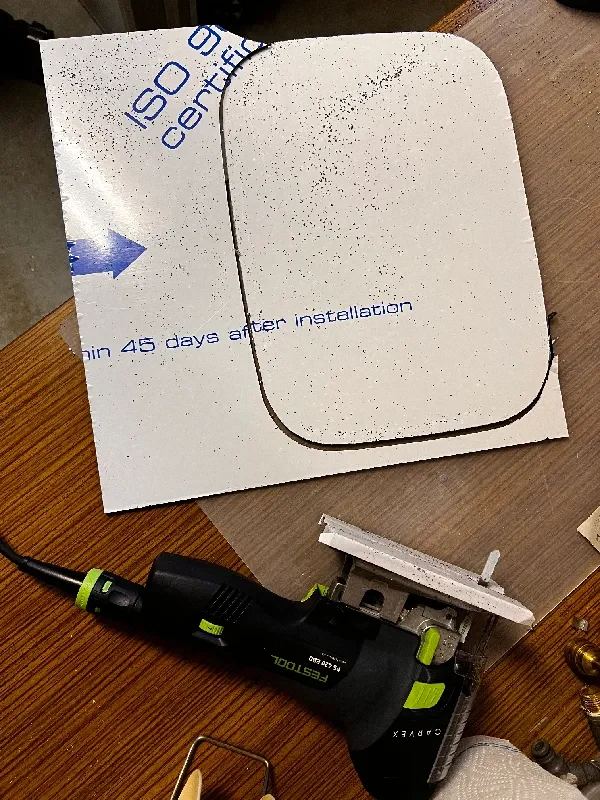

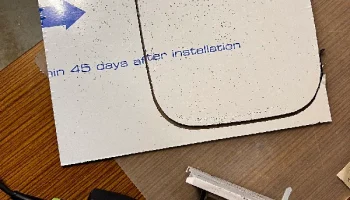

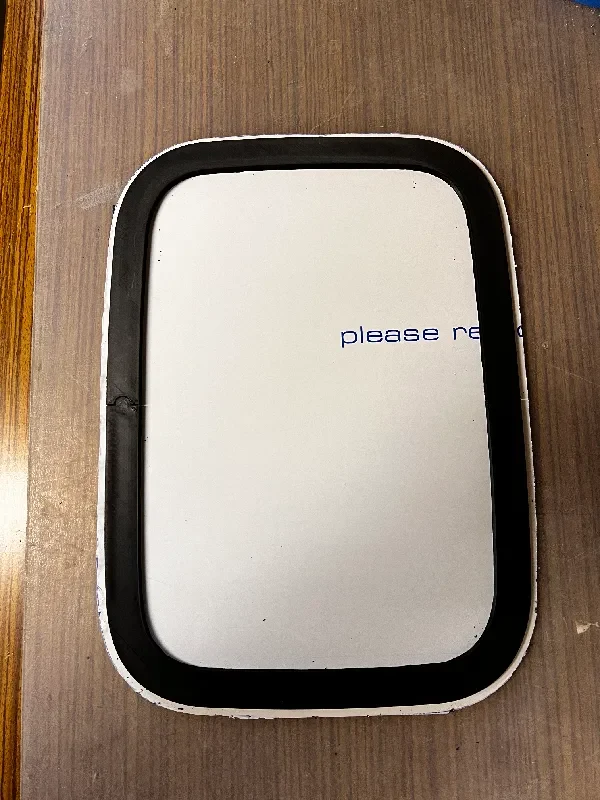

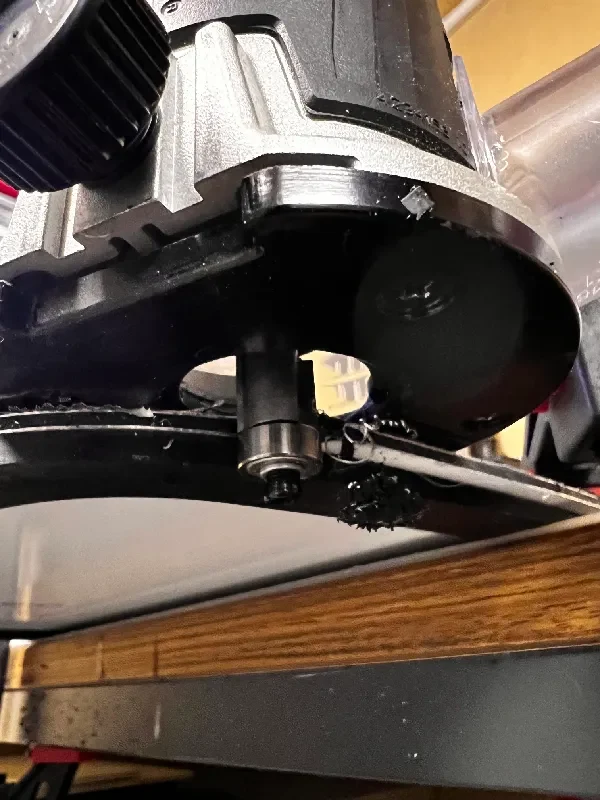

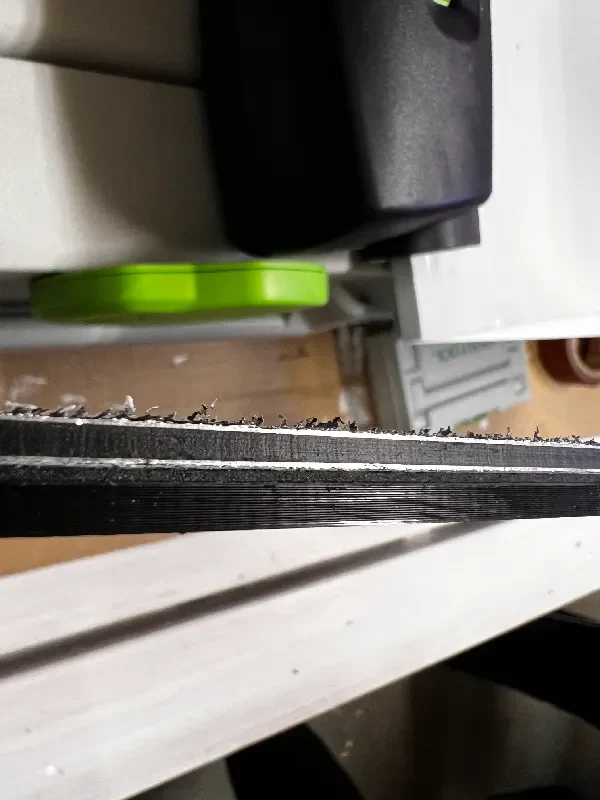

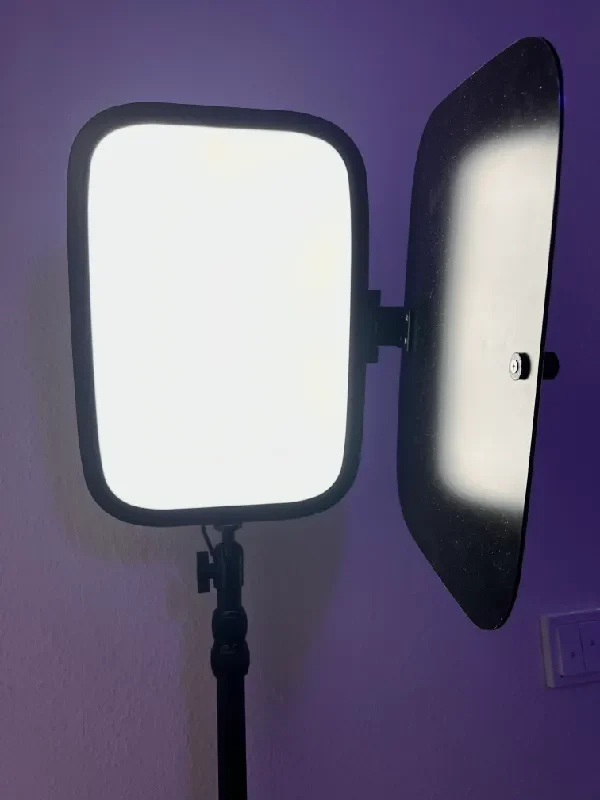

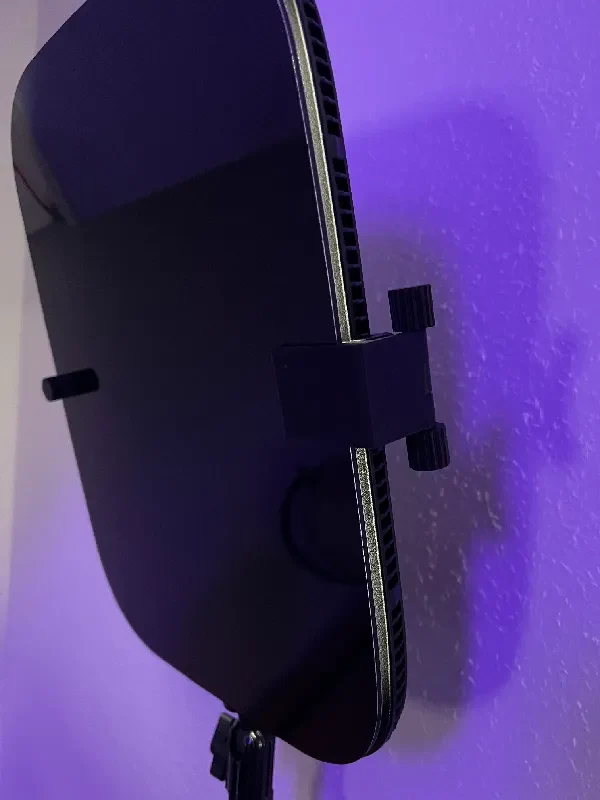

Рамка Key-Light была спроектирована, смоделирована и собрана во время трансляции Twitch. Он предназначен для контроля угла падения света. Панель крепится сбоку или сверху с помощью барашкового винта диаметром ¼ дюйма. Жесткость шарнира можно отрегулировать с помощью барашковых гаек. В качестве покрытия можно использовать любой материал толщиной до 3 мм (в примере — черная алюминиевая композитная панель). Затем крышку можно разрезать или фрезеровать с помощью шаблона. В моем случае я фрезеровал по шаблону фрезой заподлицо.
Данные для печати:
Материал: ПЛА
Высота слоя: 0,2 мм
Заполнение: 25%
Слои сверху и снизу: 3
Линии стен: 3
Опорная структура: в основном отсутствует/частично концентрическая.
Необходимые материалы:
НОАК
3 резьбовые вставки M4 x 8,1 мм (резьба плавления)
1 винт с потайной головкой M4 x 10 мм
4 винта с потайной головкой 3 x 6-8 мм
1x резьбовой стержень M4 x 47 мм
1x барашковый винт ¼ дюйма
1x пластинчатый материал макс. 3 мм (> 355 мм x 255 мм)
Распечатать список:
1x зажим.stl
1x соединение.stl
3x оленьих ореха.stl
1x шайба.stl
2x фрезерный шаблон.stl
1x зажимное кольцо.stl
→АНГЛИЙСКАЯ ВЕРСИЯ ←
Одностворчатая дверь Barndoor с ключевой подсветкой была спроектирована, смоделирована и собрана во время трансляции на Twitch. Он предназначен для контроля угла освещения. Барндор крепится сбоку или вверху основного фонаря с помощью барашкового винта на 1/4 дюйма. Петлю можно затянуть барашковыми гайками. В качестве двери можно использовать любой материал толщиной до 3мм (в моем варианте это ч��рная алюминиевая композитная панель). Затем шторку можно вырезать или фрезеровать с помощью прилагаемого шаблона. В моем случае я фрезеровал по шаблону фрезой заподлицо.
Данные для печати:
материал: ПЛА
высота слоя: 0,2 мм
заполнение: 25%
верхний и нижний слои: 3
Слои стен: 3
несущая структура: в основном нет/частично концентрическая
Необходимые материалы:
НОАК
3 резьбовых вставки M4 x 8,1 мм
1 винт с потайной головкой M4 x 10 мм
4 винта с потайной головкой 3 x 6-8 мм
1x резьбовой стержень M4 x 47 мм
1x барашковый винт 1/4 дюйма
1x пластинчатый материал макс. 3 мм (> 355 мм x 255 мм)
Распечатать список
1x зажим.stl
1x соединение.stl
3x оленьих ореха.stl
1x шайба.stl
2x фрезерный шаблон.stl
1x зажимное кольцо.stl
