Ender 3 S1 Light

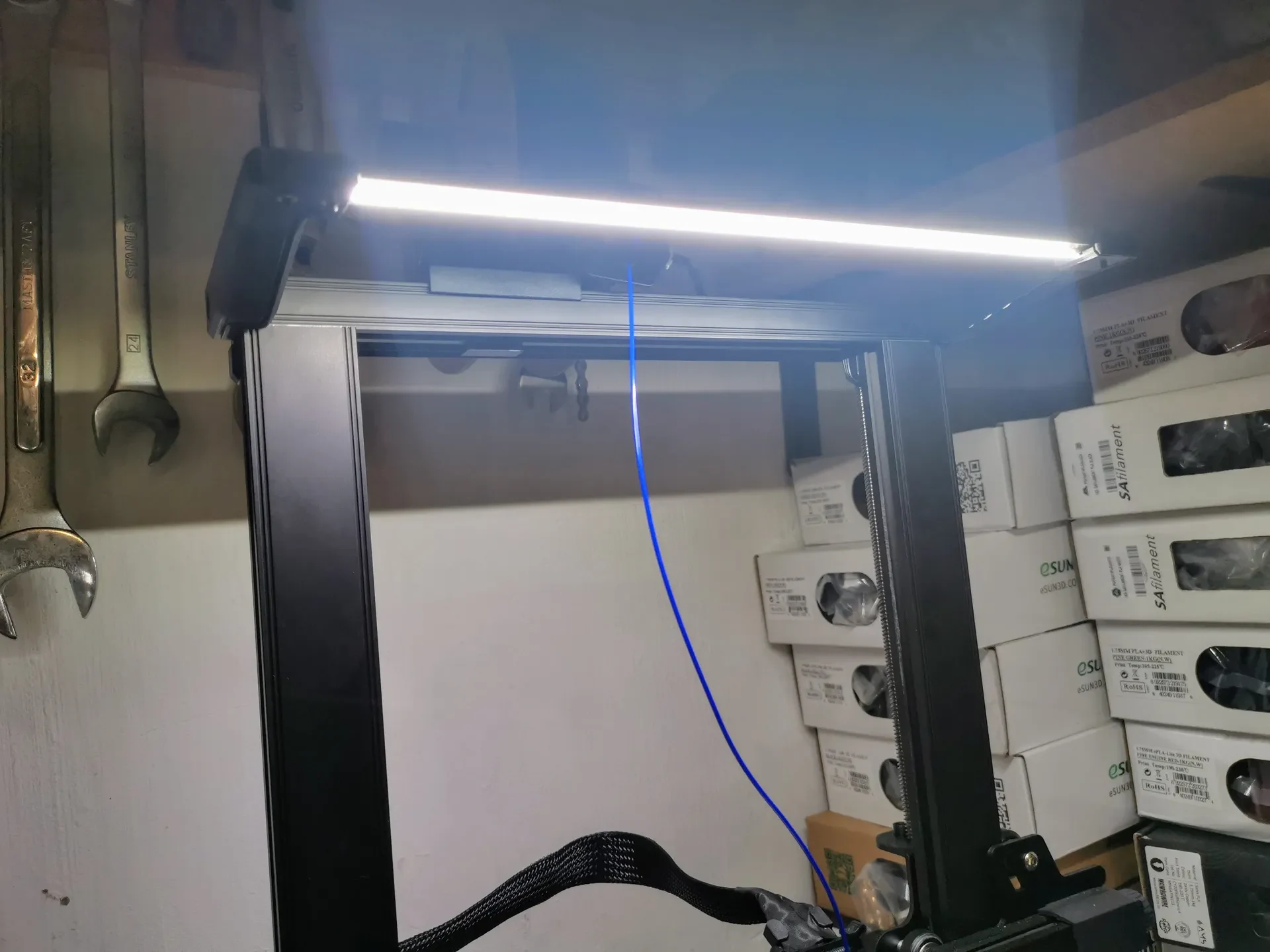

Это простой фонарь для Creality Ender 3 S1.

Помимо распечатанных деталей вам потребуются следующие детали:

Легкая сборка

Светодиодная лента с клейкой поверхностью, длина 300 мм. На 24 В будет проще всего.
Алюминиевая полоса 19х3 мм, длина 350 мм. Я покрасил свою в черный цвет с трех сторон, чтобы она соответствовала цвету принтера, а нижнюю часть оставил блестящей, чтобы отражать свет.
2 винта M5x8
4 контр-винта M3x10
4xM3 шестигранные гайки

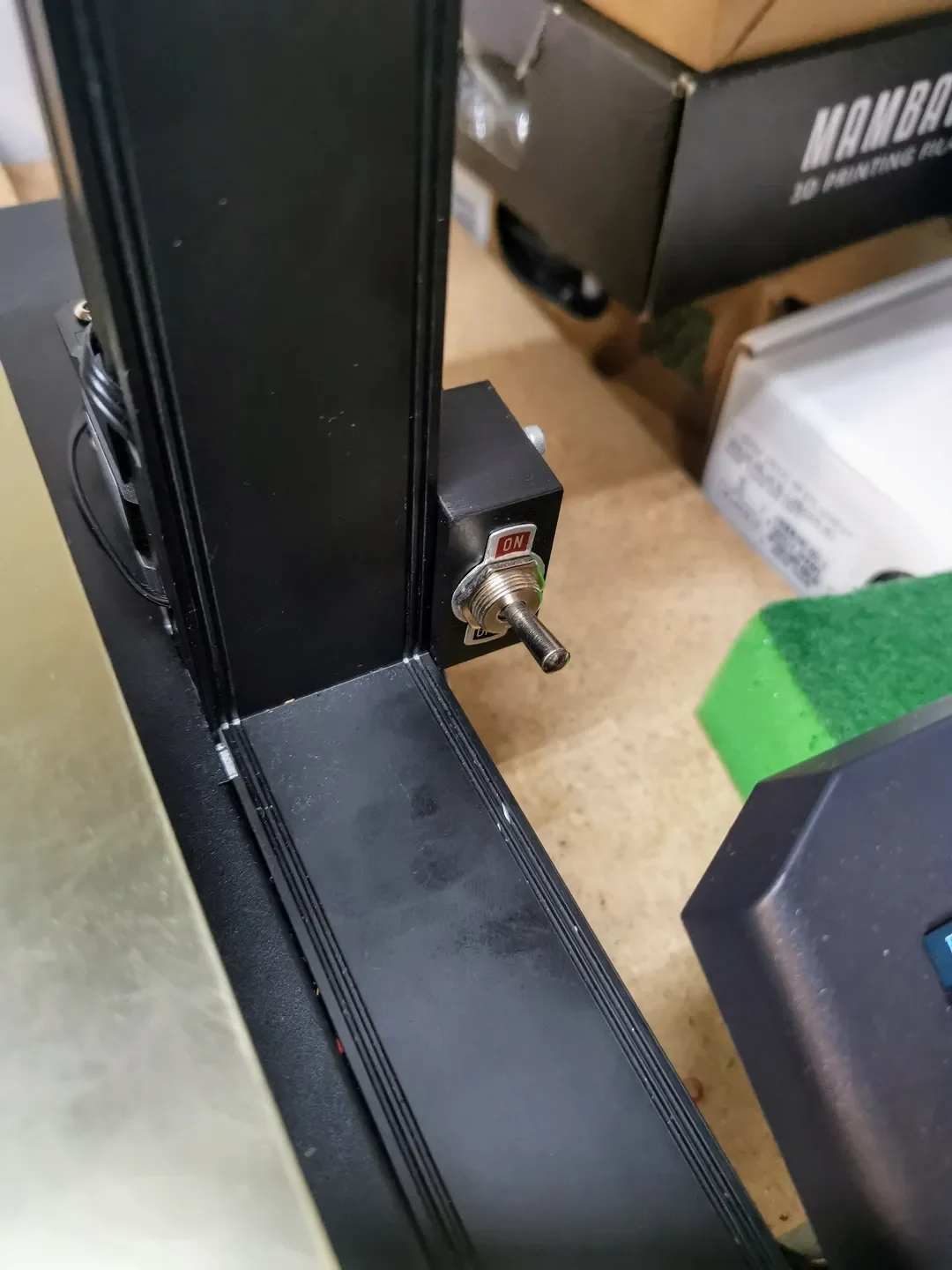

Переключатель в сборе

Тумблер (к сожалению, на том, который я использовал, не было номера детали, поэтому я не знаю, как его идентифицировать.)
2 винта M3x25
2 гайки с Т-образным пазом M3 (есть несколько вариантов печати, в которых в качестве резьбы используется стандартная гайка M3.)

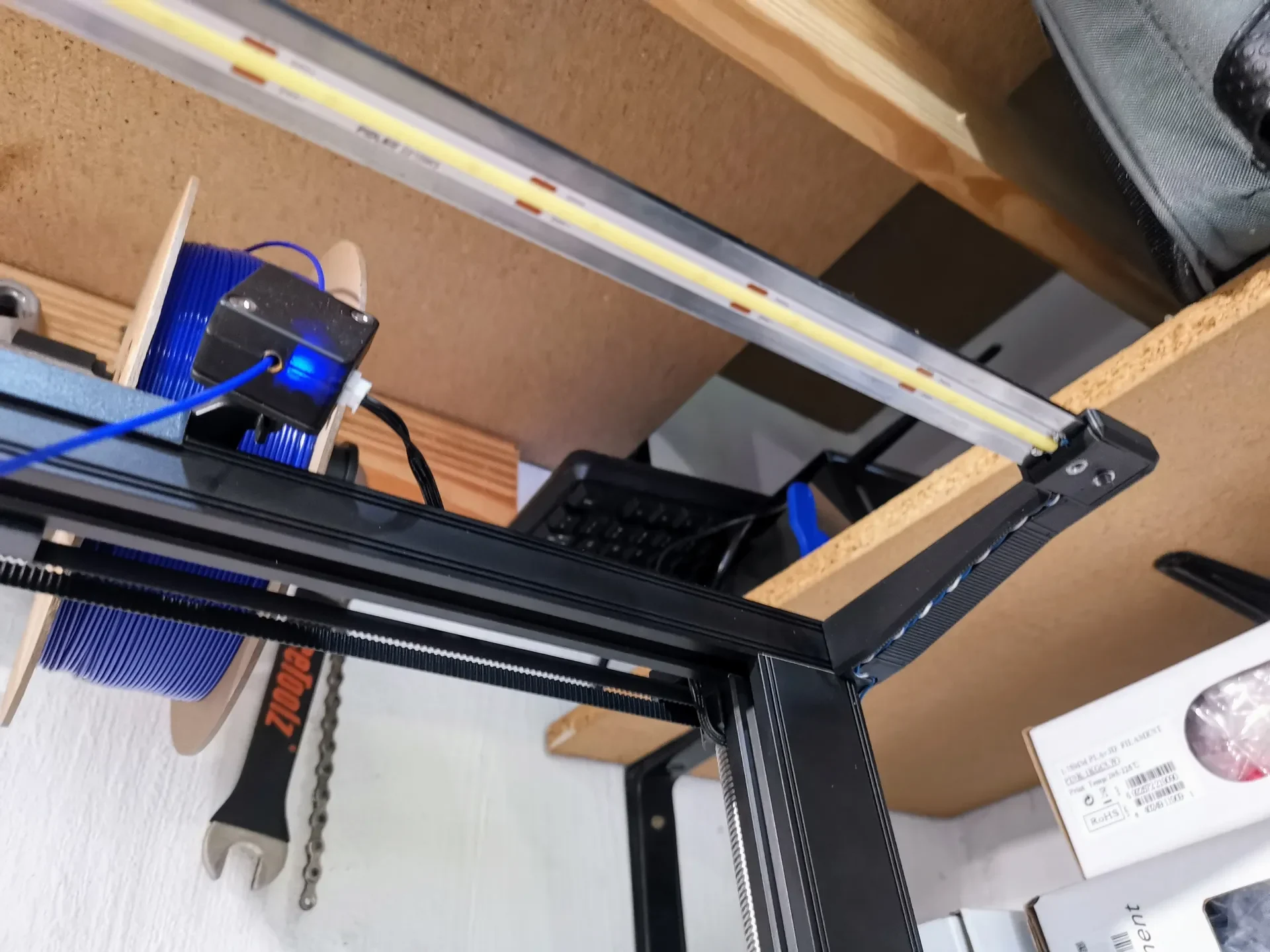

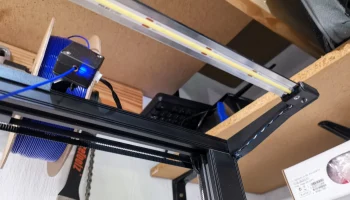

Для проводки я использовал пару витых проводов от Ethernet-кабеля. В кронштейнах имеются прорези для скрытия кабелей. Вы можете использовать любую сторону. Я использовал RH. На задней стороне правого экструдера имеется крышка, через которую проходят провода датчика биения нити. Я использовал это, чтобы спрятать свои провода, и они выходят возле двигателя RH Z.

Я подключил свет непосредственно к источнику питания внутри основания принтера.
