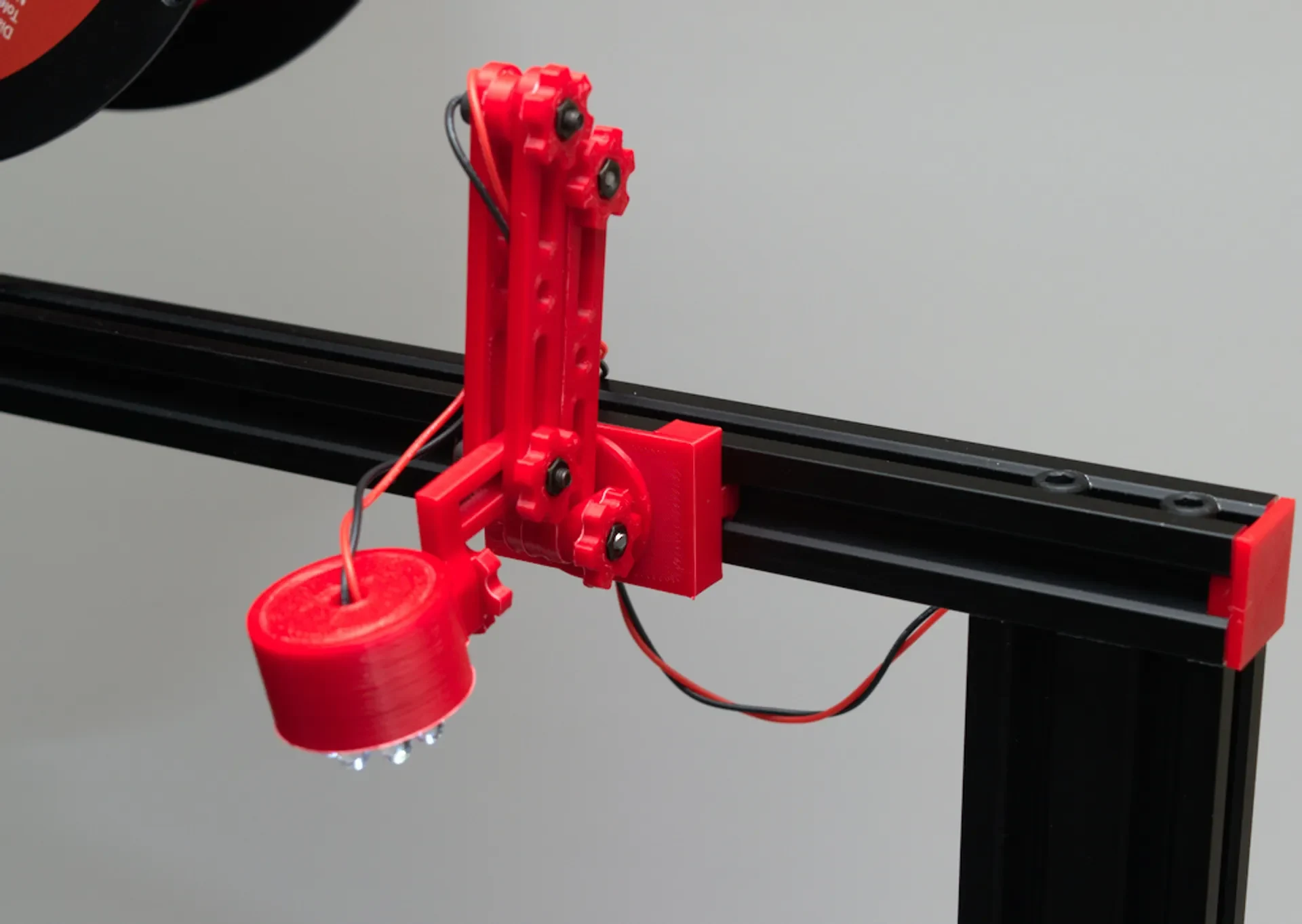

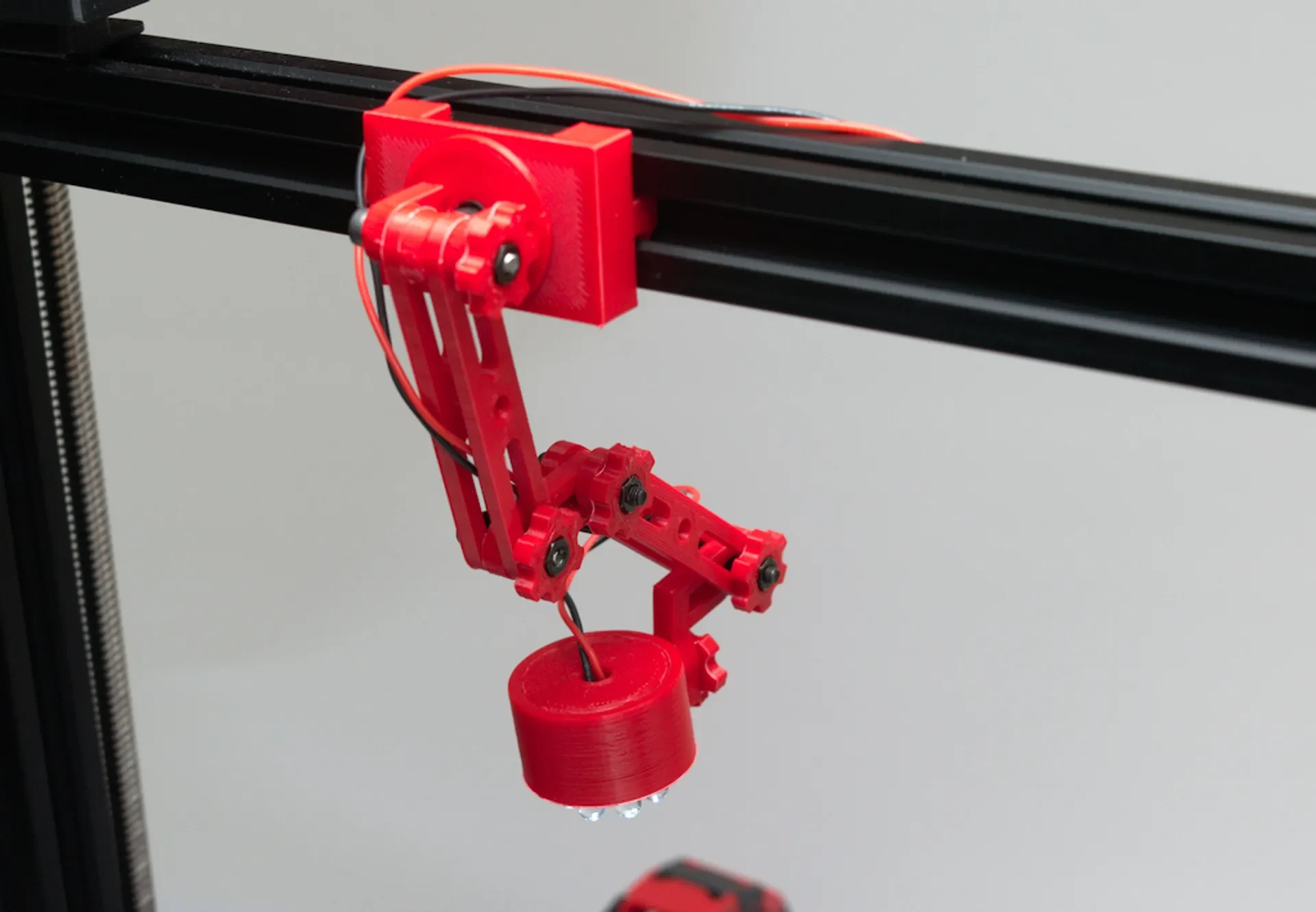

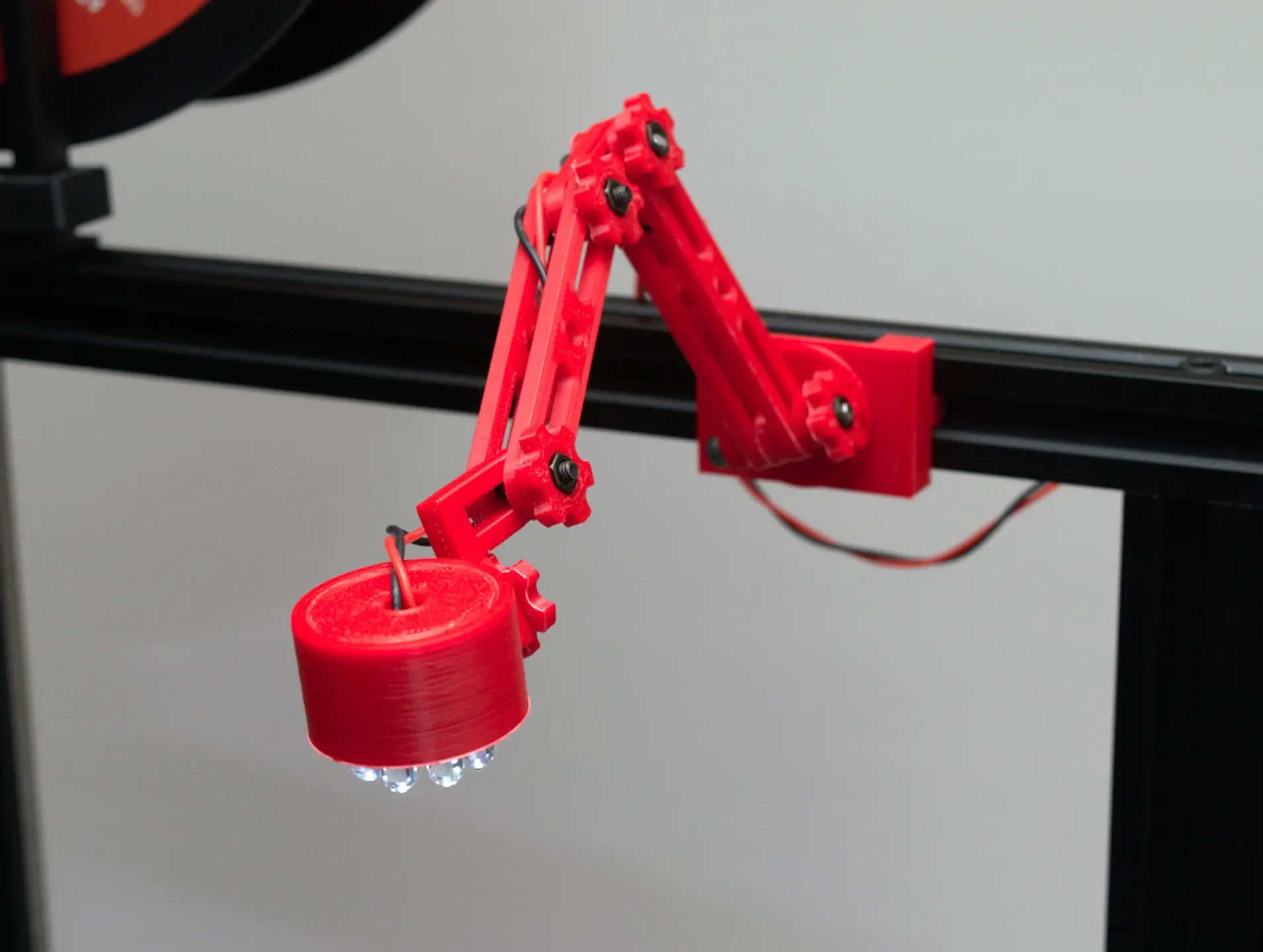

Поворотный светильник с прорезью

Поворотное крепление для фонаря, в котором используется рабочий конец фонаря долларового магазина.

Принадлежности

Долларовый магазин/заправочная станция/фонарик Walmart. (Проверьте тот ящик на кухне, у меня их было два)
Резистор в зависимости от источника питания и потребностей.
Какой-нибудь тонкий провод, который можно проложить в неиспользуемом пазу направляющей за блоком питания.

Сборка

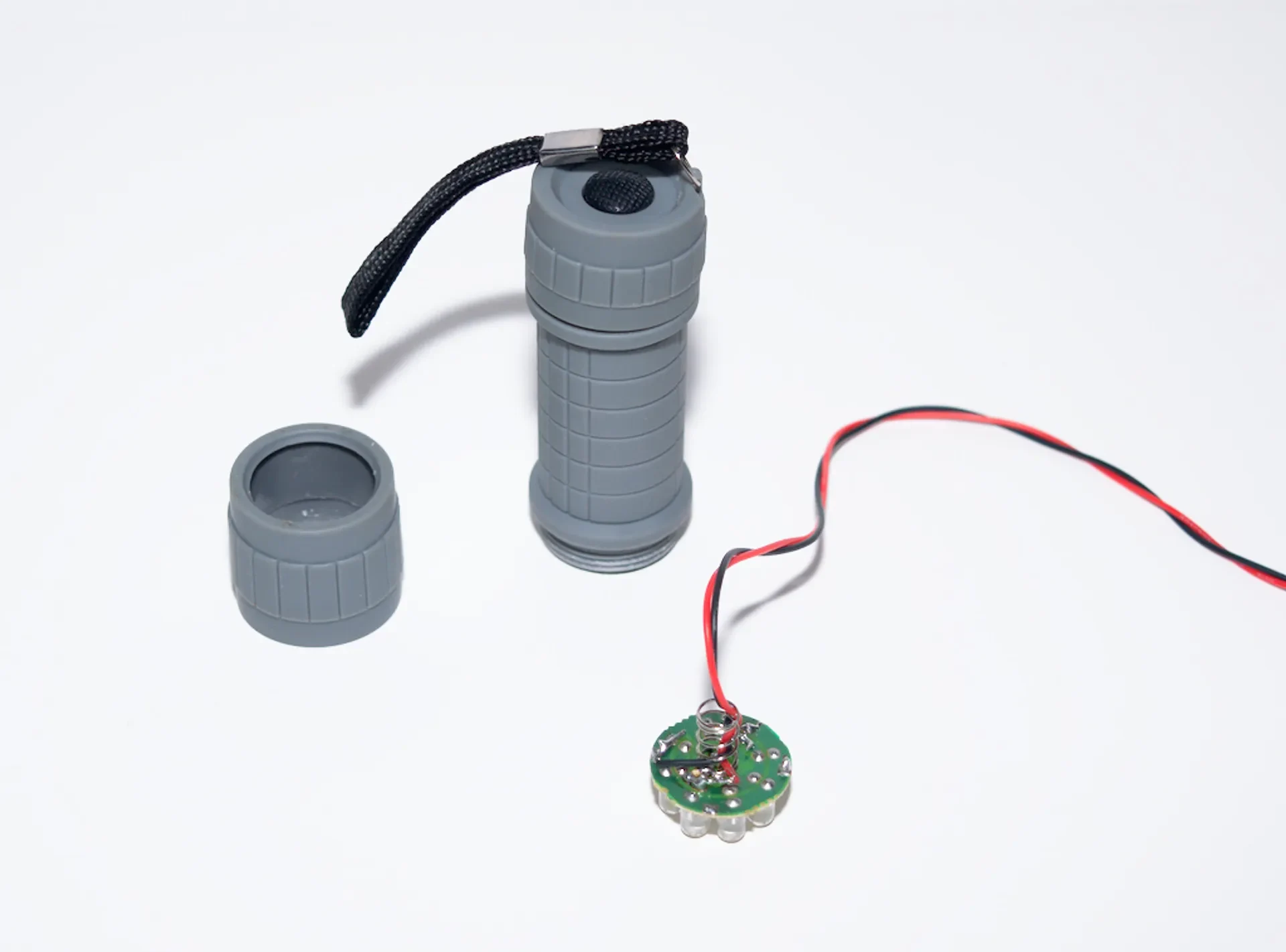

Разбираем фонарик и снимаем головку.

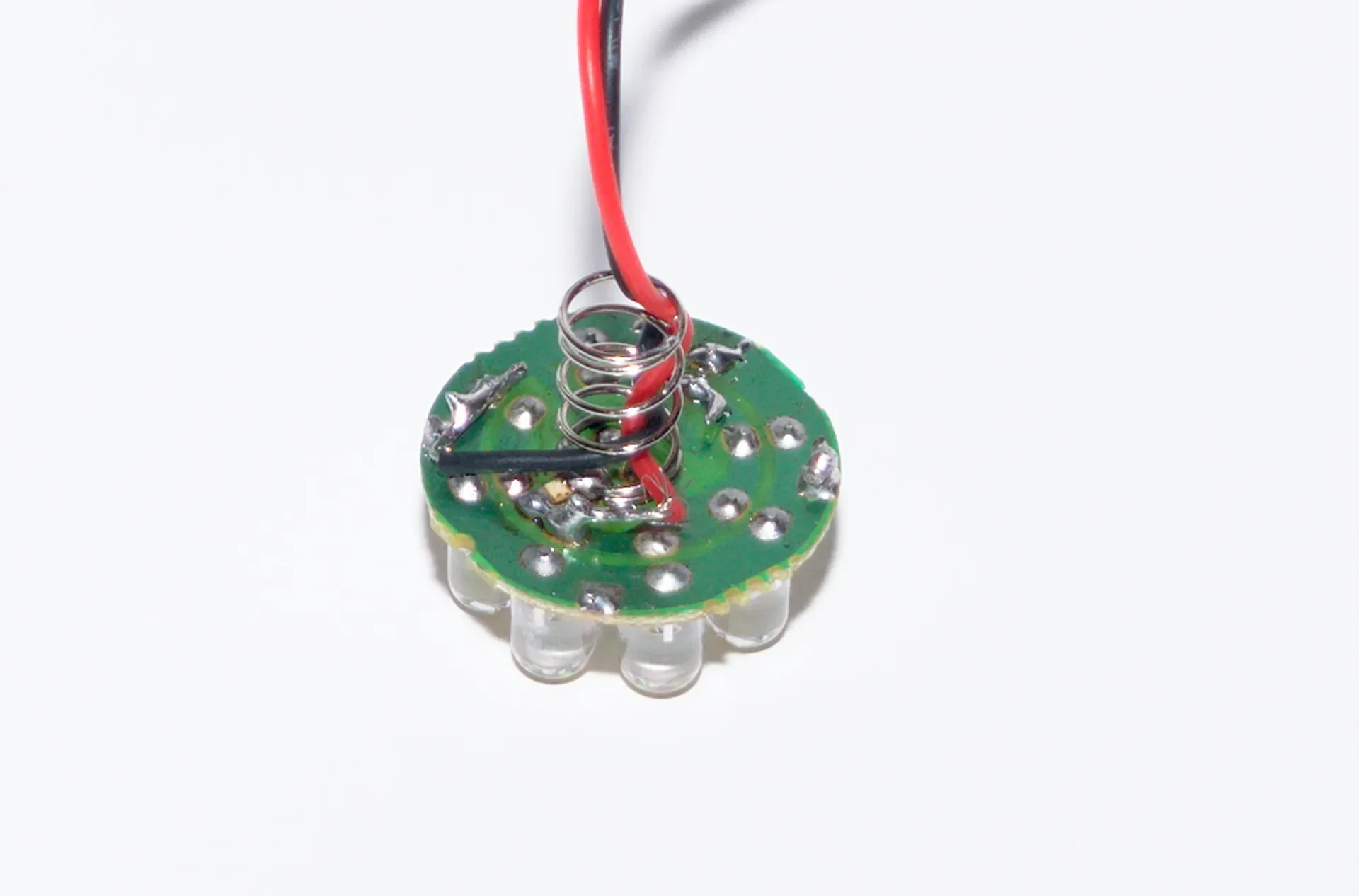

Припаяйте провода к головке фонаря, как показано ниже (рис. 1), внутреннее кольцо должно быть катодом (+), а внешнее кольцо — анодом (-).
Пропустите провода через крышку
Вставьте болт в головку, она также должна быть достаточно плотной, чтобы предотвратить вращение, при необходимости втяните гайку.
Установите светодиоды в голову.
Вдавить шапку в голову

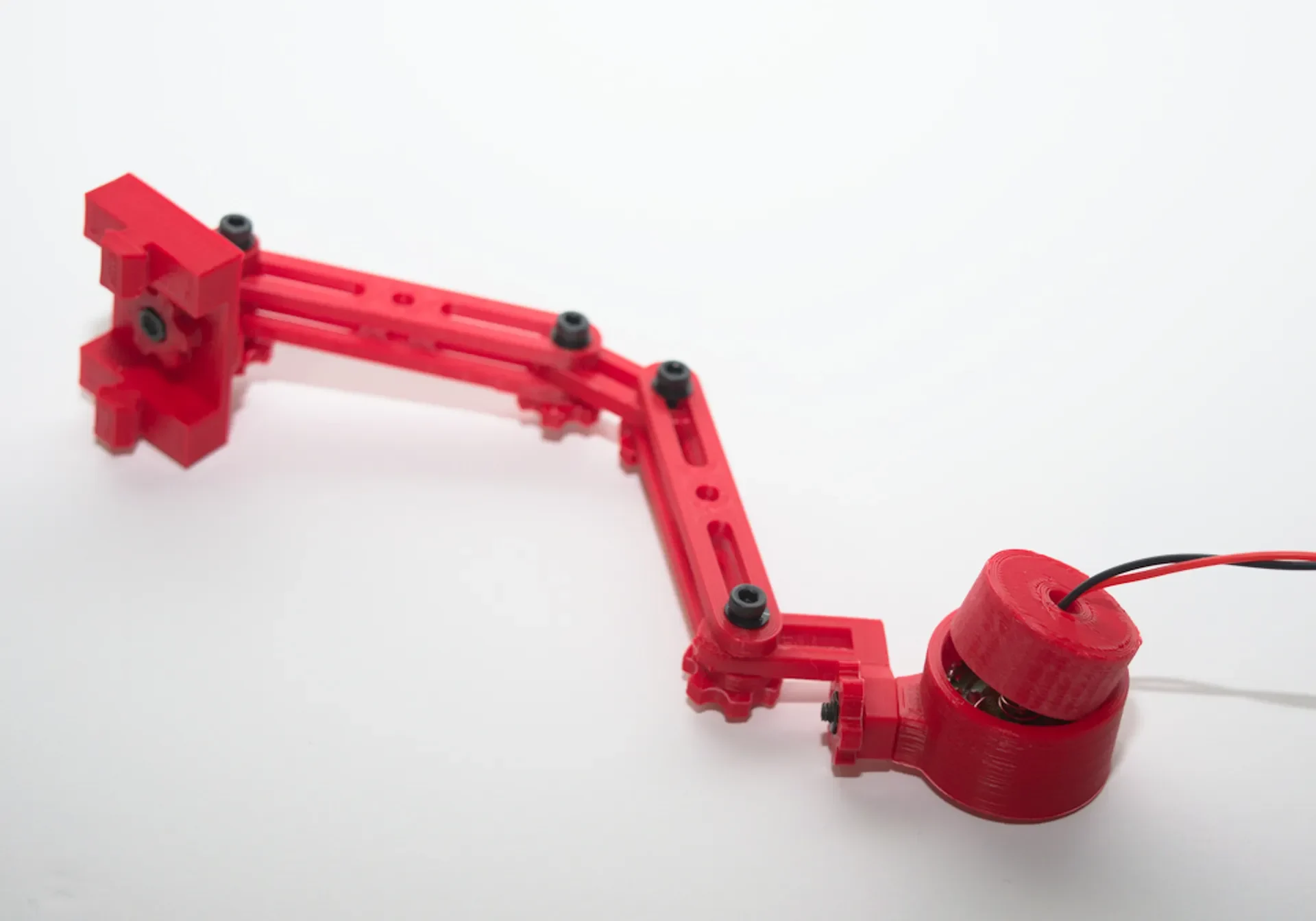

Соберите остальные рычаги, как показано ниже (рис. 2).
Наденьте сборку на направляющую
Провод при необходимости
*Важно: в головке фон��ря нет резистора, обязательно добавляйте его по мере необходимости в зависимости от вашего источника питания. См. ресурсы ниже

Ресурсы

Калькулятор закона Ома, если вам нужна помощь в расчете резистора.
http://www.ohmslawcalculator.com/led-resistor-calculator

Пример: чтобы запустить это от источника питания 5 В при токе 20 мА, вам понадобится резистор сопротивлением 160 Ом. (При условии падения напряжения на светодиоде 1,8 В)

Проверьте номинальную мощность вашего резистора.

Распечатать инструкции
Значение настройки
Поддерживает Нет
Плоты Нет
Высота слоя 0,2 мм

Примечания
Это было напечатано только из АБС-пластика, чтобы оно визуально соответствовало некоторым другим деталям моего принтера, которые были напечатаны из того же материала из-за проблем с нагревом. PLA в порядке, свет не выделяет тепла.

Пост-печать
Я оставил прилегание между шапкой и головой довольно плотным. Убедитесь, что вы можете снять колпачок, при необходимости слегка отшлифуйте его.
