Индикатор заднего хода и индикатор передачи для Sim Racing

Индикатор заднего хода и передачи для Sim Racing работает с SimHub. Инструкции по сборке электроники ниже.

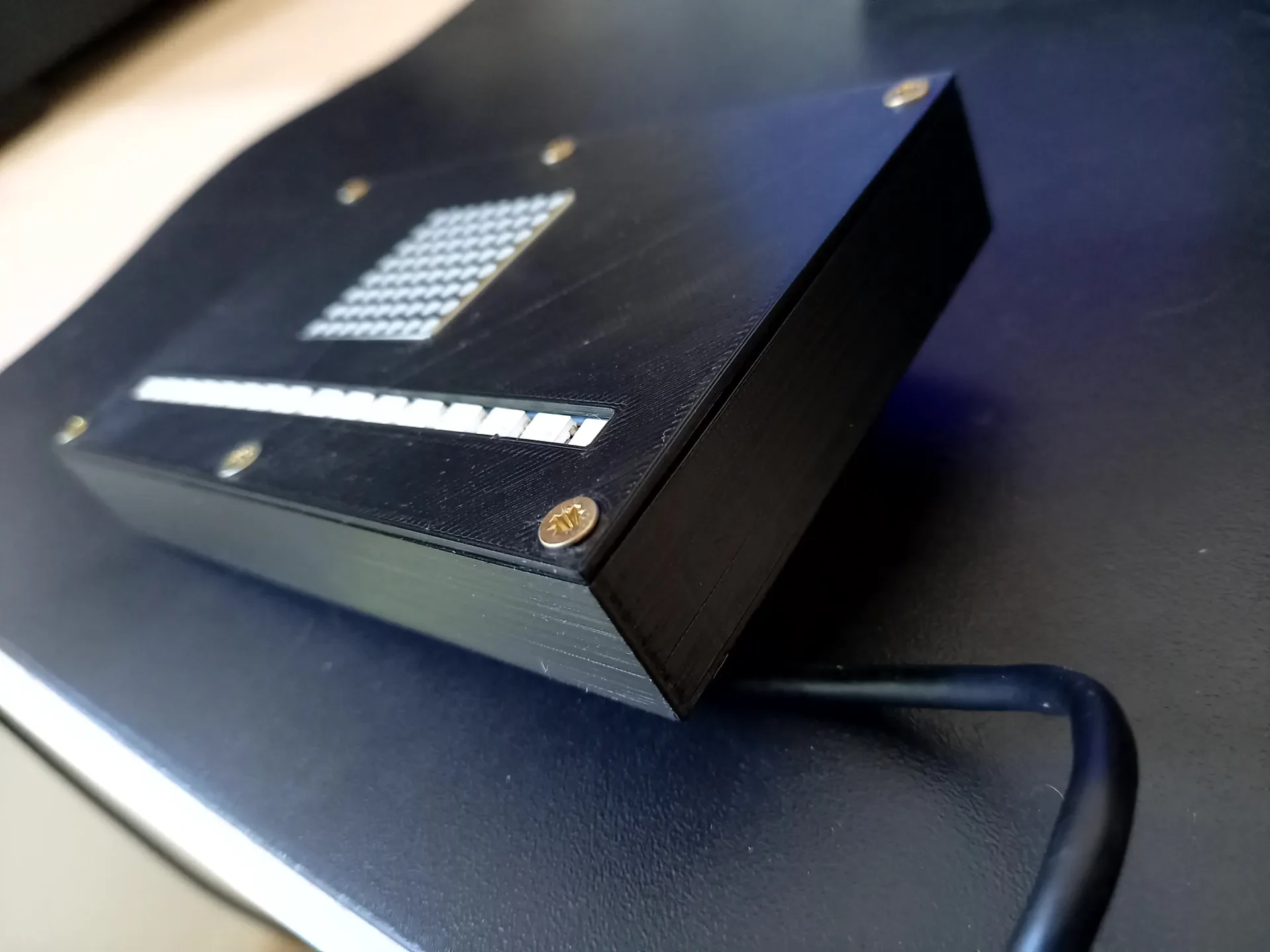

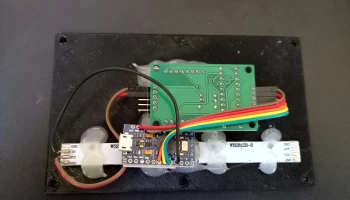

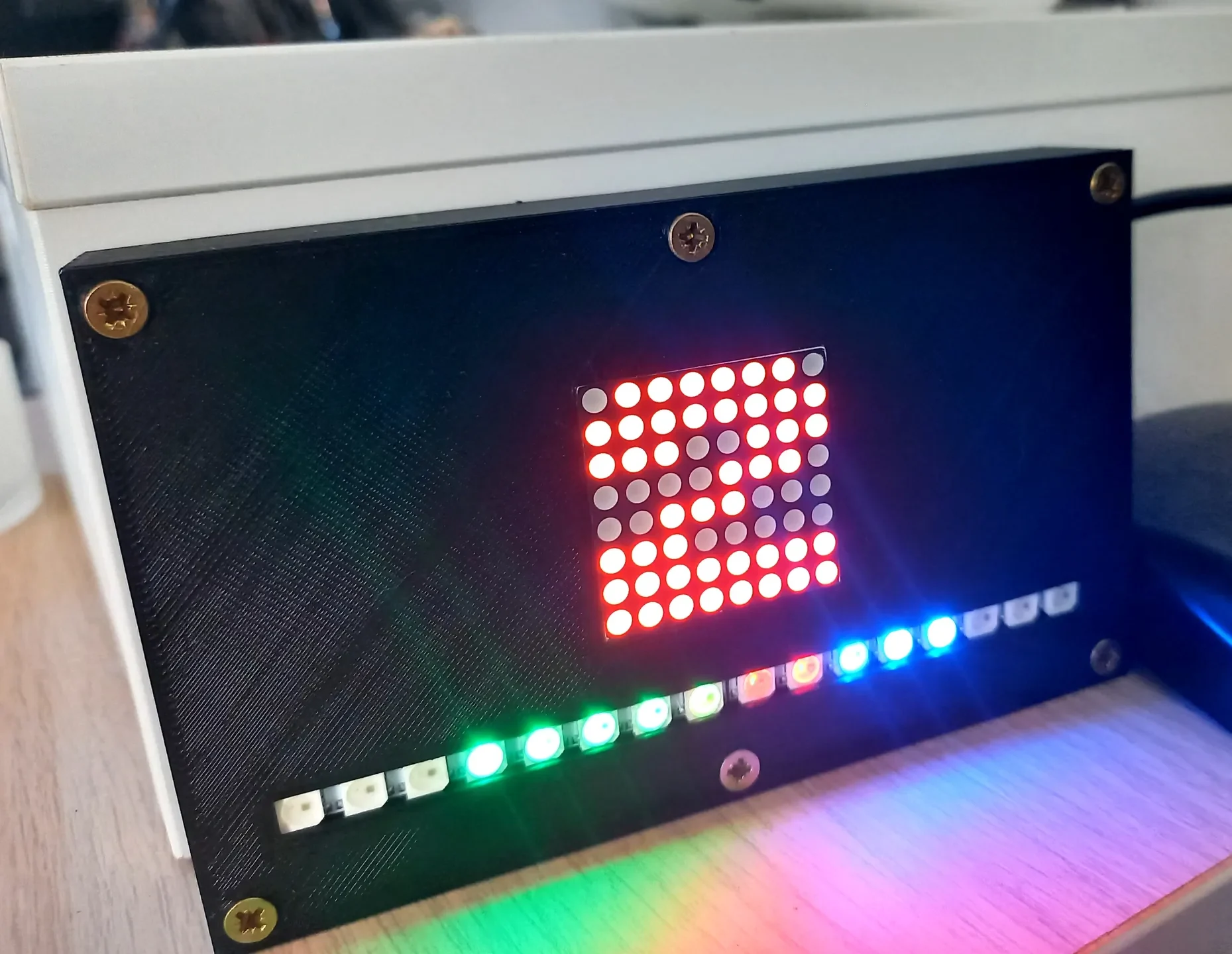

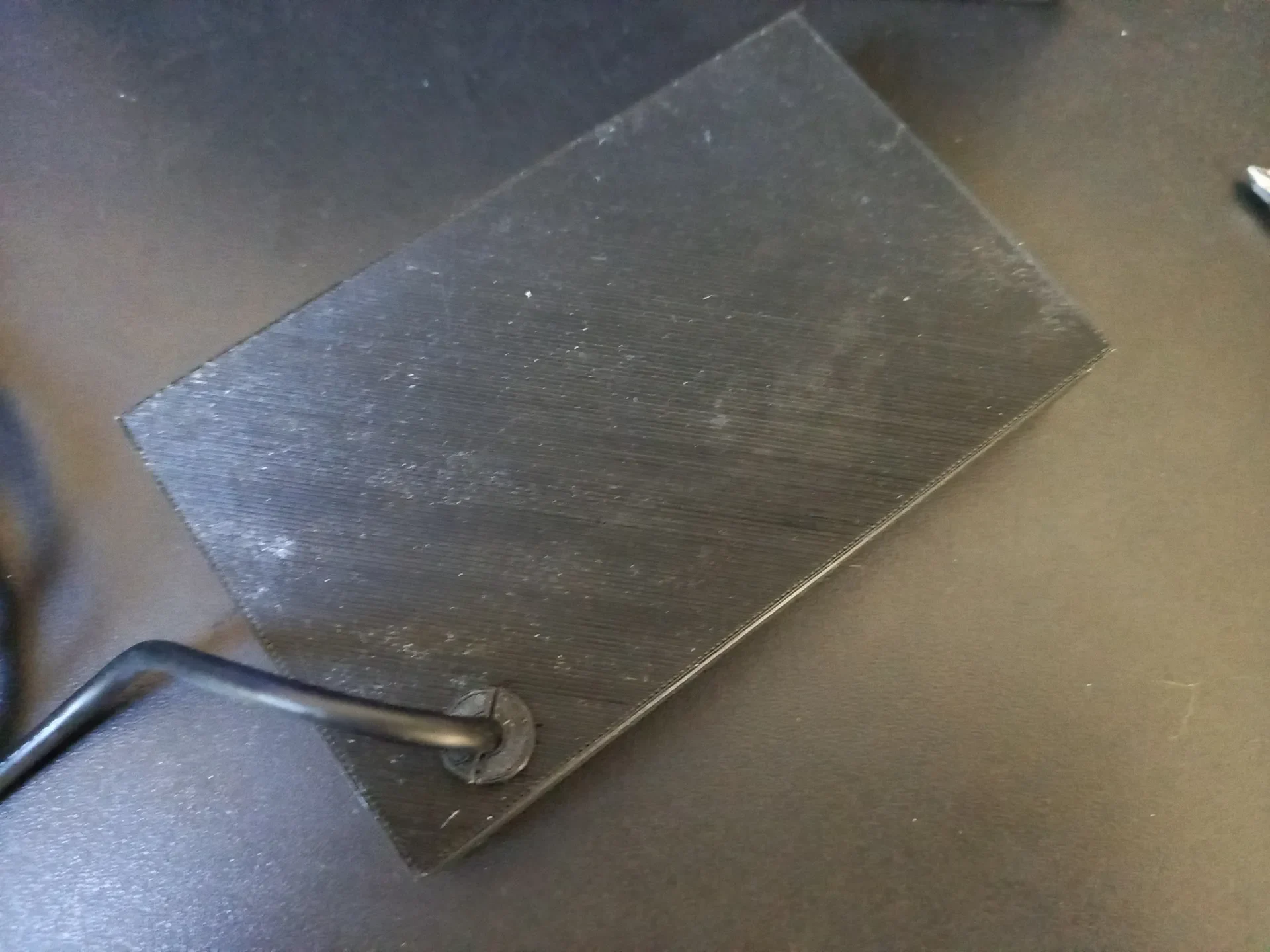

Все детали плотно прилегают и закрепляются на месте горячим клеем. Использование кабельной втулки для фиксации кабеля на месте.

Используемые части:

1x MAX7219 8*8

2x 8-битный WS2812

1x Про-Микро ATmega32U4

1x USB-кабель микро

6 винтов 3x15 мм

Немного проводов и припоя

Горячий клей, чтобы держать все на месте

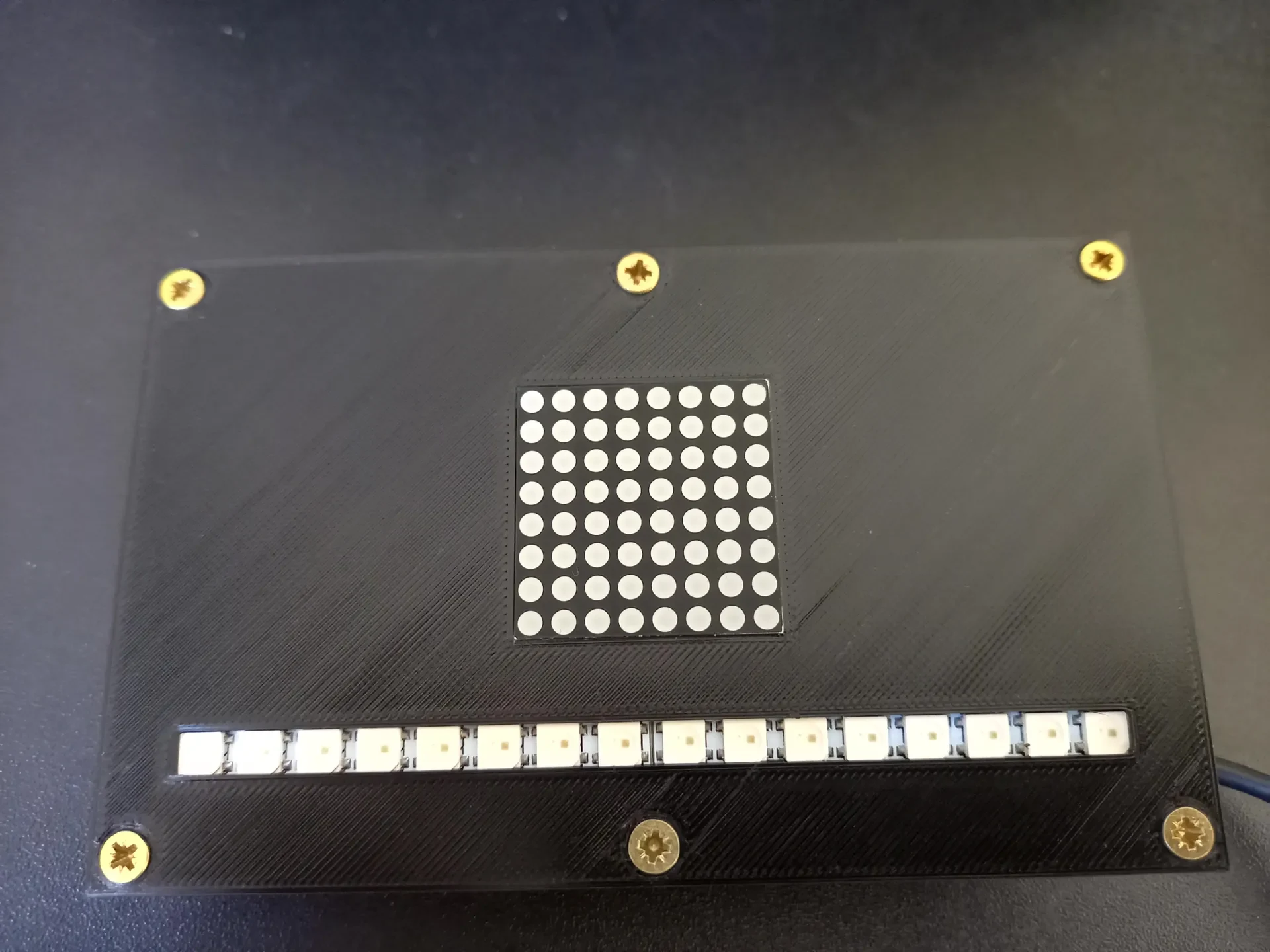

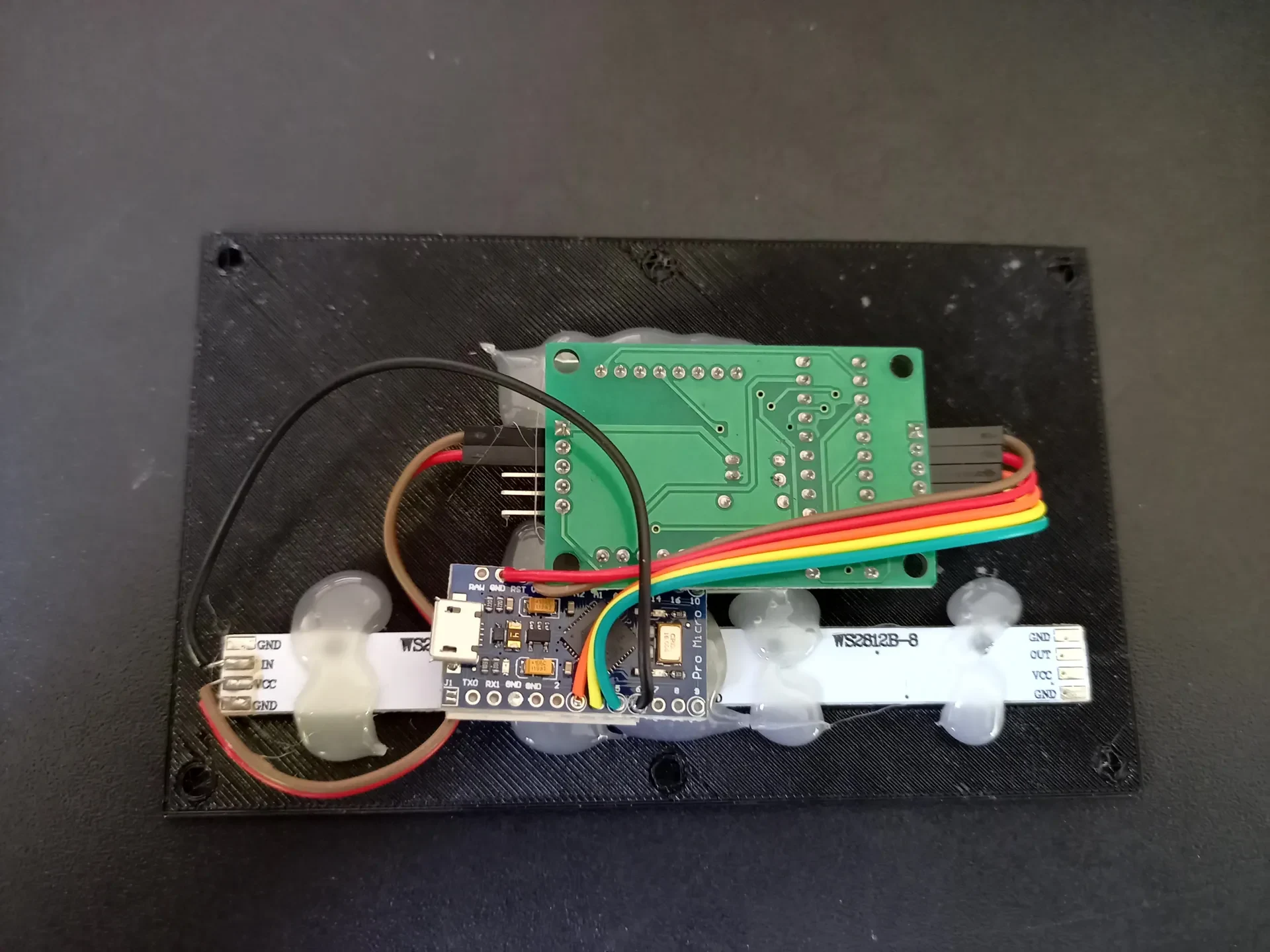

Схема проводов:

Цвет кабеля Pro-Micro MAX7219 Цвет кабеля WS2812
VCC Коричневый 5 В/VCC Коричневый VCC
Заземление Красный Заземление Красный Заземление
PIN 3 Оранжевый DIN
PIN 4 Желтый CS
PIN 5 Зеленый CLK
PIN 6 Черный — ВХОД

Учебное пособие AMStudio, как создавать их индивидуально. Я объединил оба проекта в один Pro Micro, но шаги схожи.

RGB-светодиод:
https://www.youtube.com/watch?v=u5kZjg_sJdg
Индикатор шестерни:
https://www.youtube.com/watch?v=_TFFnpNbkSU

Настройки печати:

15% Заполнение

Высота слоя 0,16 мм

PLA
