Мод Creality K2 Plus Light Strip

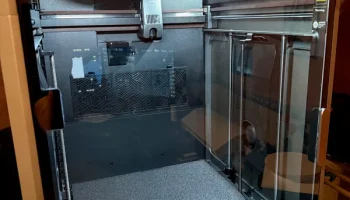

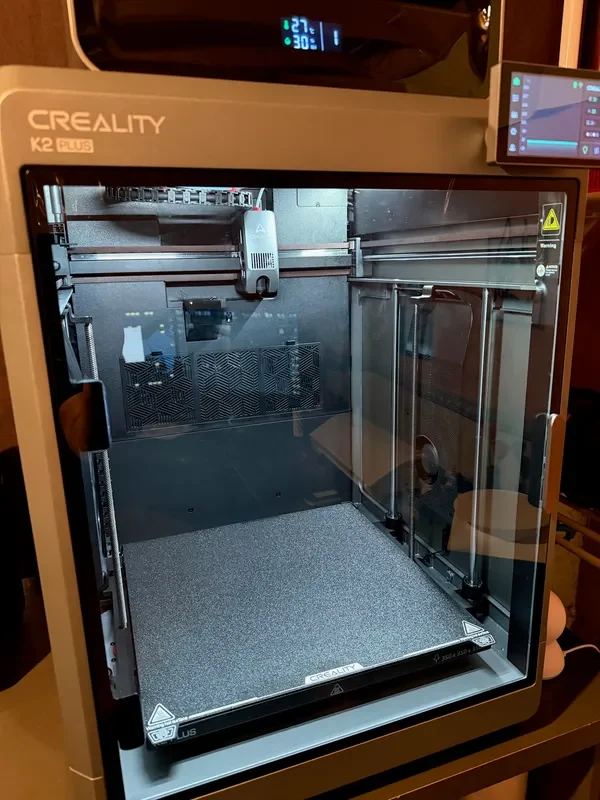

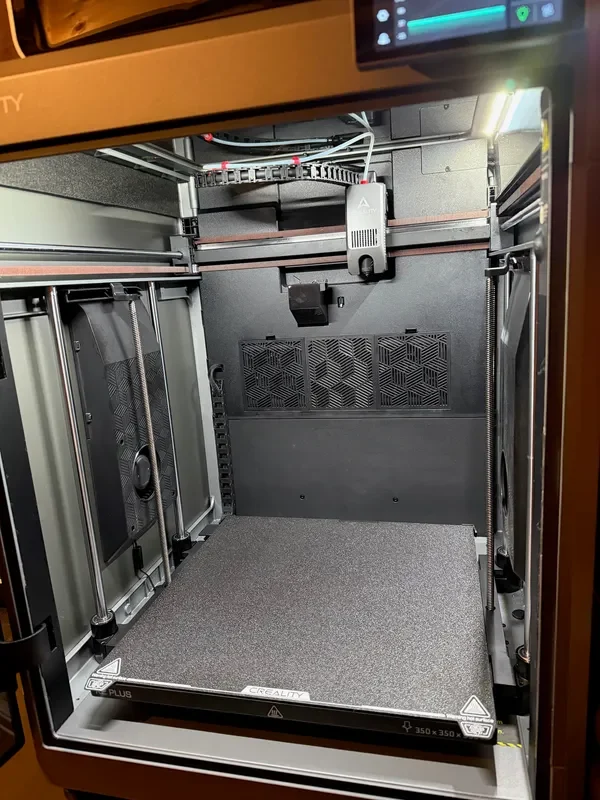

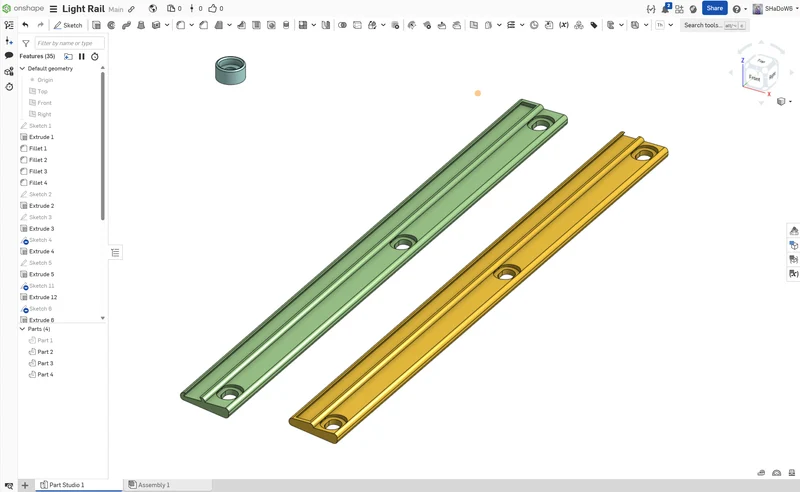

Я разработал мод освещения для K2 Plus, который идеально вписывается в монтажные отверстия оригинального светильника. Заводское освещение зачастую недостаточно яркое, особенно при тонированных дверях. Этот мод удваивает размер системы освещения, значительно улучшая видимость и позволяя четко видеть объекты.
Вам понадобятся лампы COB диаметром 5 мм, напряжением 24 В и длиной не менее 2 футов. Я всегда предпочитаю докупать на случай ошибок или для будущих проектов, лучше иметь немного больше, чем не хватать!
Для монтажа вам также понадобится пара 2-контактных разъемов micro JST диаметром 1,25 мм и 6 винтов M3x8 мм.

Сборка:

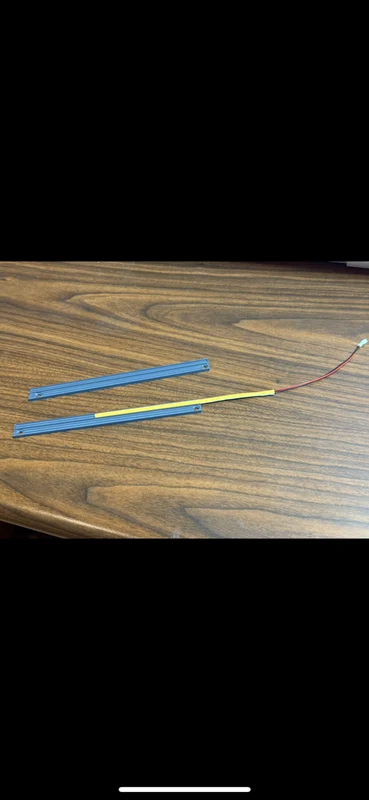

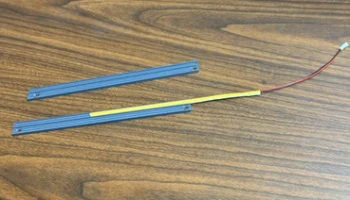

1. Обрежьте светодиодную ленту по длине печатного держ��теля, следя за тем, чтобы обрезание проводилось только в обозначенных зонах на полосе.

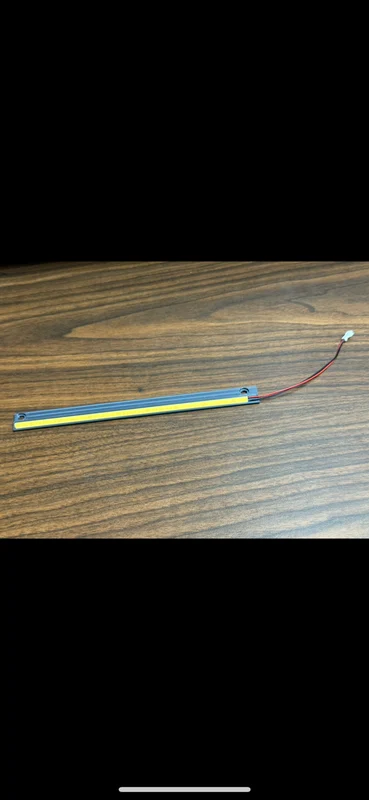

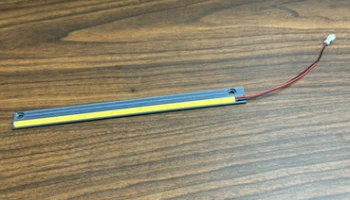

2- Отклейте примерно 1 дюйм клея от задней части светодиодной ленты, чтобы открыть разъемы. Припаяйте 2-контактный разъем JST к задней части полоски, затем снова наклейте ленту на соединение, чтобы закрепить его.

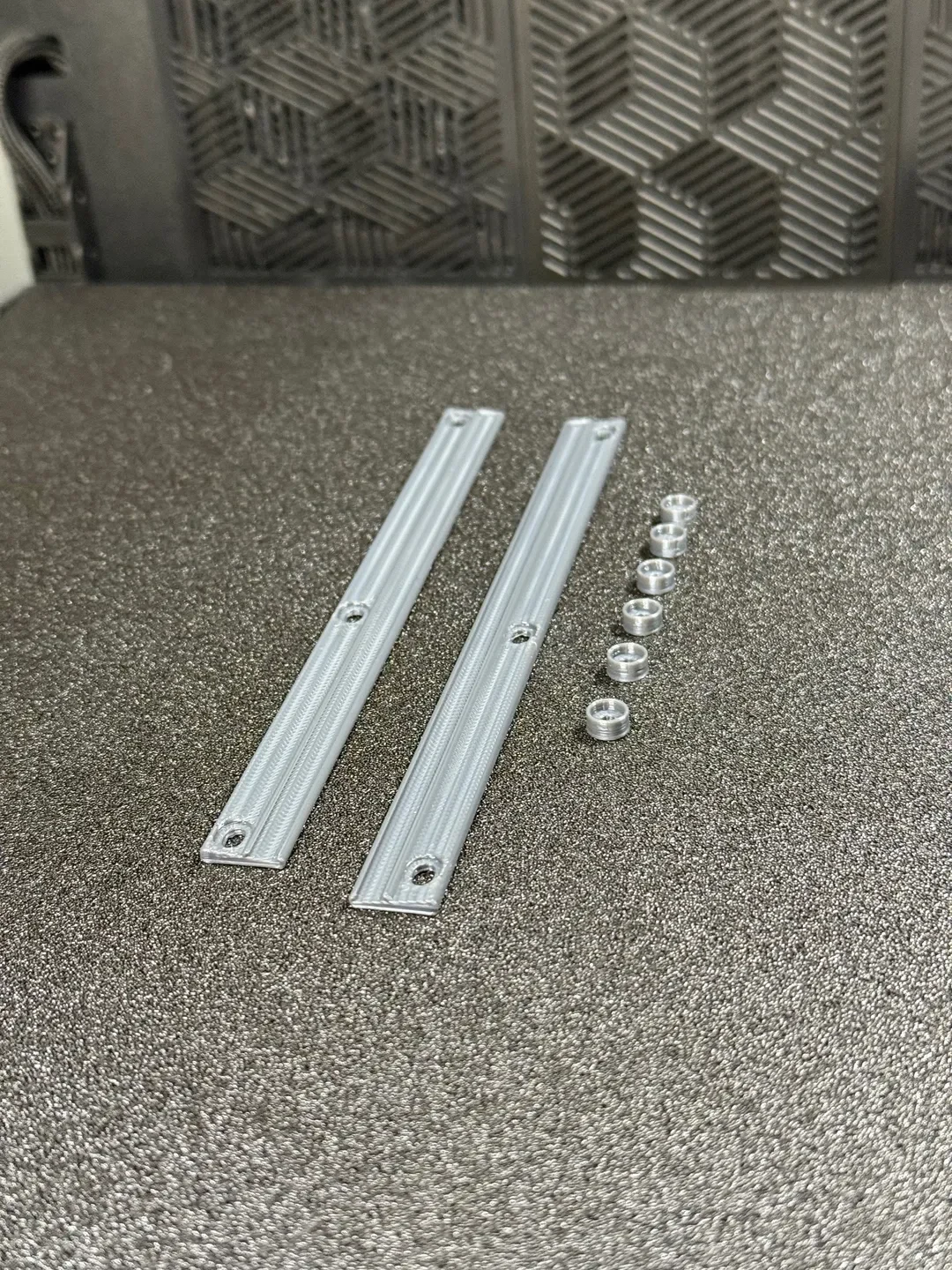

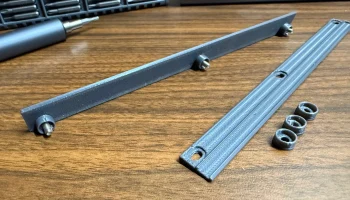

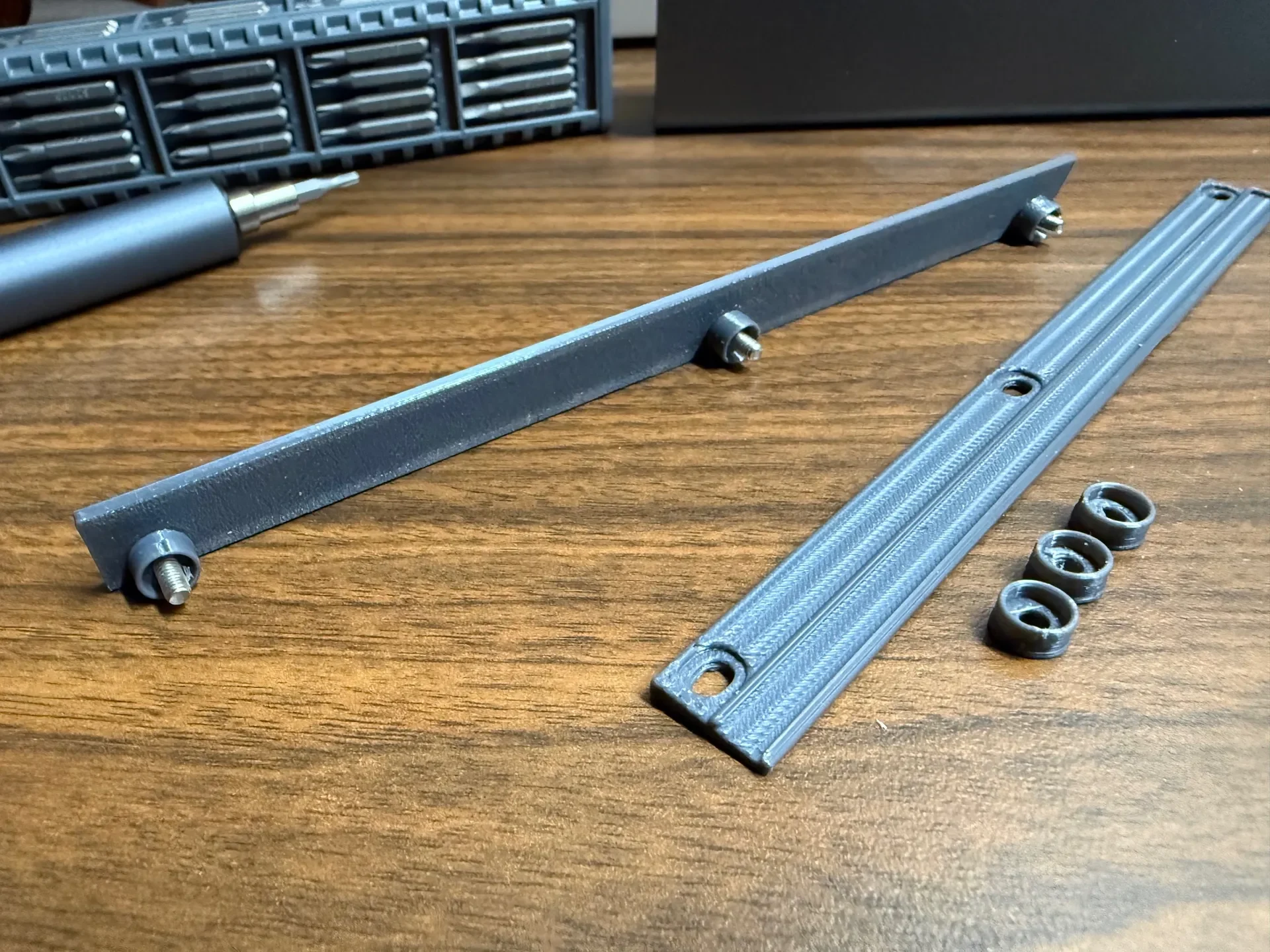

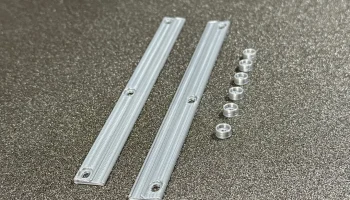

3- Вставьте винт в переднюю часть крепления и ввинтите его в стойки, расположенные на задней части печатной световой панели, убедившись, что чашка обращена наружу.

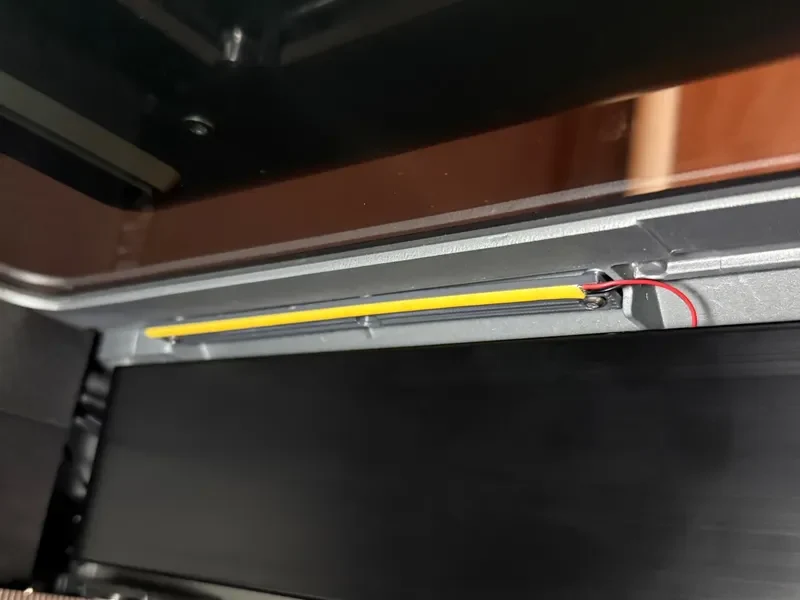

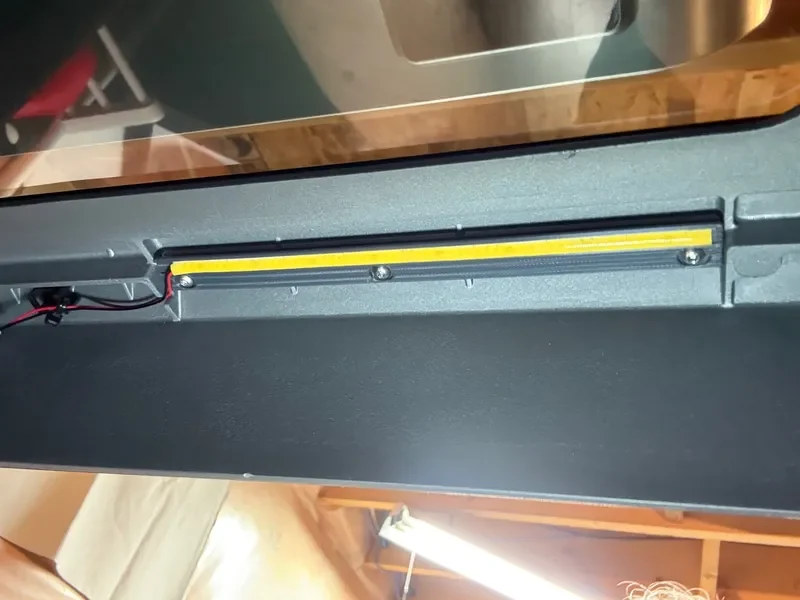

4- Снимите заводские фонари, замените новыми, более яркими.

AliExpress — Грябиновые фонари 5 мм 24 Вольта — https://a.aliexpress.com/_mqxoCcL

Amazon — 2-контактный микро JST 1,25 мм — https://a.co/d/eJSJPfB
