Разъемы беспроводного освещения TRX4 2021 Bronco

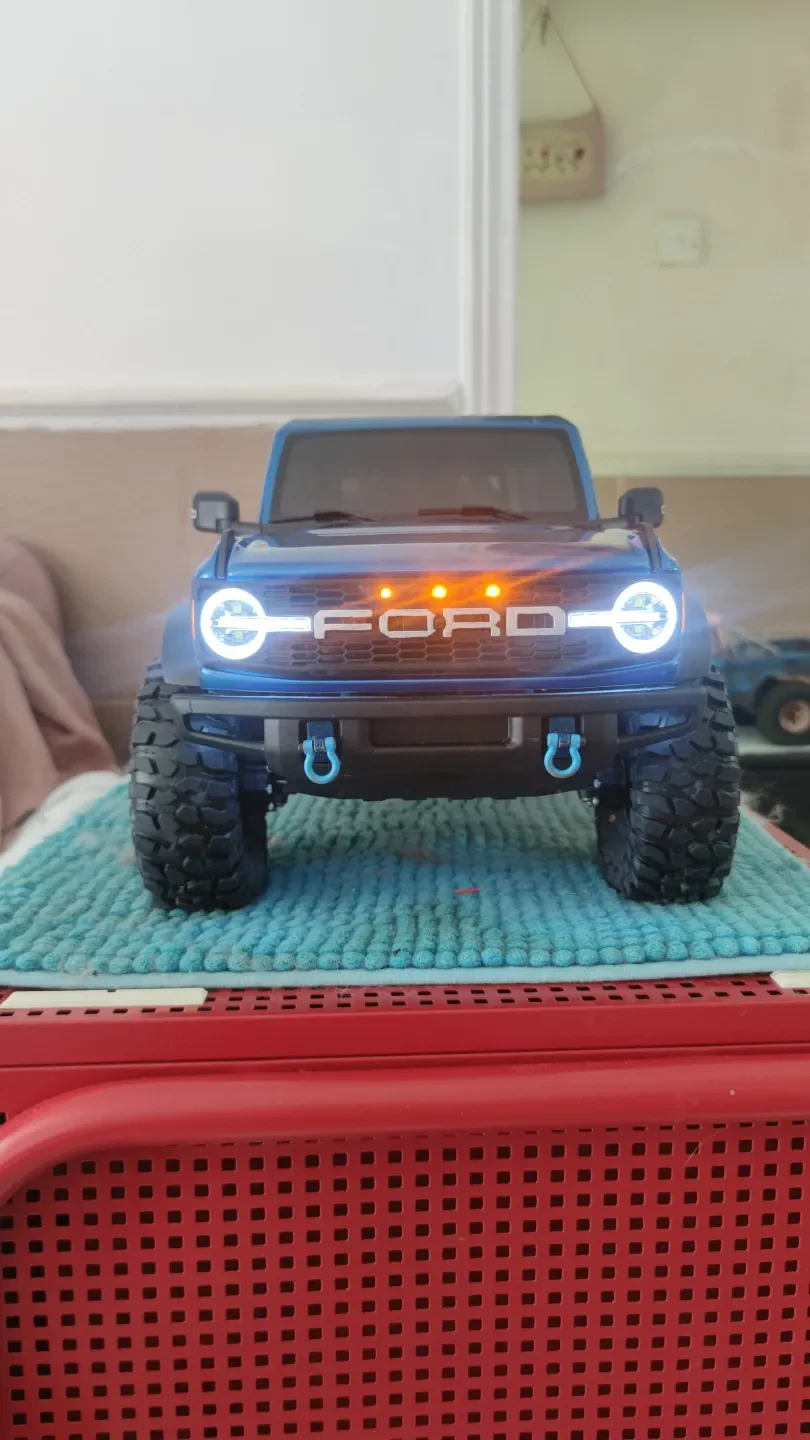

С любым комплектом освещения, сделанным своими руками или купленным в магазине, установленным на корпусе вашего радиоуправления, вам традиционно необходимо подключить положительный и отрицательный провода к приемнику или источнику питания на шасси. Проблема в том, что эти провода легко забыть, поэтому, когда ��ело снимают, провод натягивается, а иногда даже ломается. Вот простое рабочее решение, позволяющее избавиться от проводов, идущих от шасси к кузову, и одновременно заставить фары работать!

Посмотрите .gif для быстрой демонстрации.

Как это работает:

Провода источника питания (+-S) или (+-) от приемника или BEC подключаются к 3 (или 2) отдельным пружинам для подачи питания на светодиоды. Этот разъем будет крепиться к держателям стоек кузова. (см. фотографии)

Приемный конец, то есть провода от светодиодов корпуса, припаянные и подключенные к 3 отдельным контактам, установленным на разъеме корпуса, при установке корпуса будут соприкасаться с пружинами от источника питания. Таким образом замыкается цепь и включается освещение. (см. фотографии)

Что вам понадобится:

3 винта M2x5 мм
3 металлических листа 12x6x1 мм (я просто использовал макет печатной платы и вырезал его по размеру)
3x Обычные пружины для ручек

Инструкции:

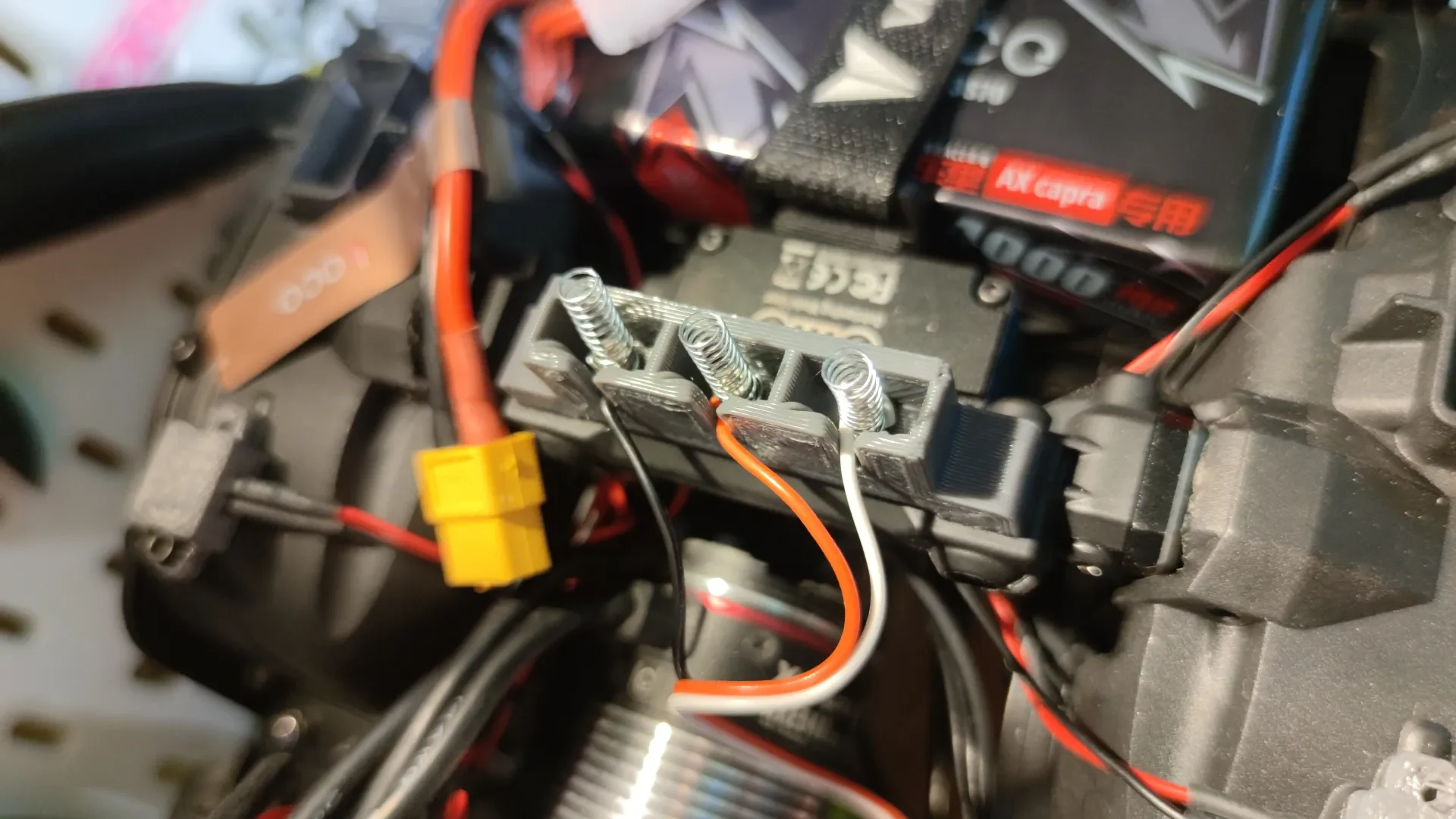

Разъем освещения шасси

Закрепите каждую пружину ручки на винте M2x5 мм, плоскогубцами сожмите (обжмите) пружину, чтобы деформиро��ать ее и предотвратить ее высвобождение из винта.
Зачистите и намотайте провода источника питания (+-S) на каждый из винтов.
Затяните винты на разъеме освещения шасси, эффективно обжимая провода головками винтов.

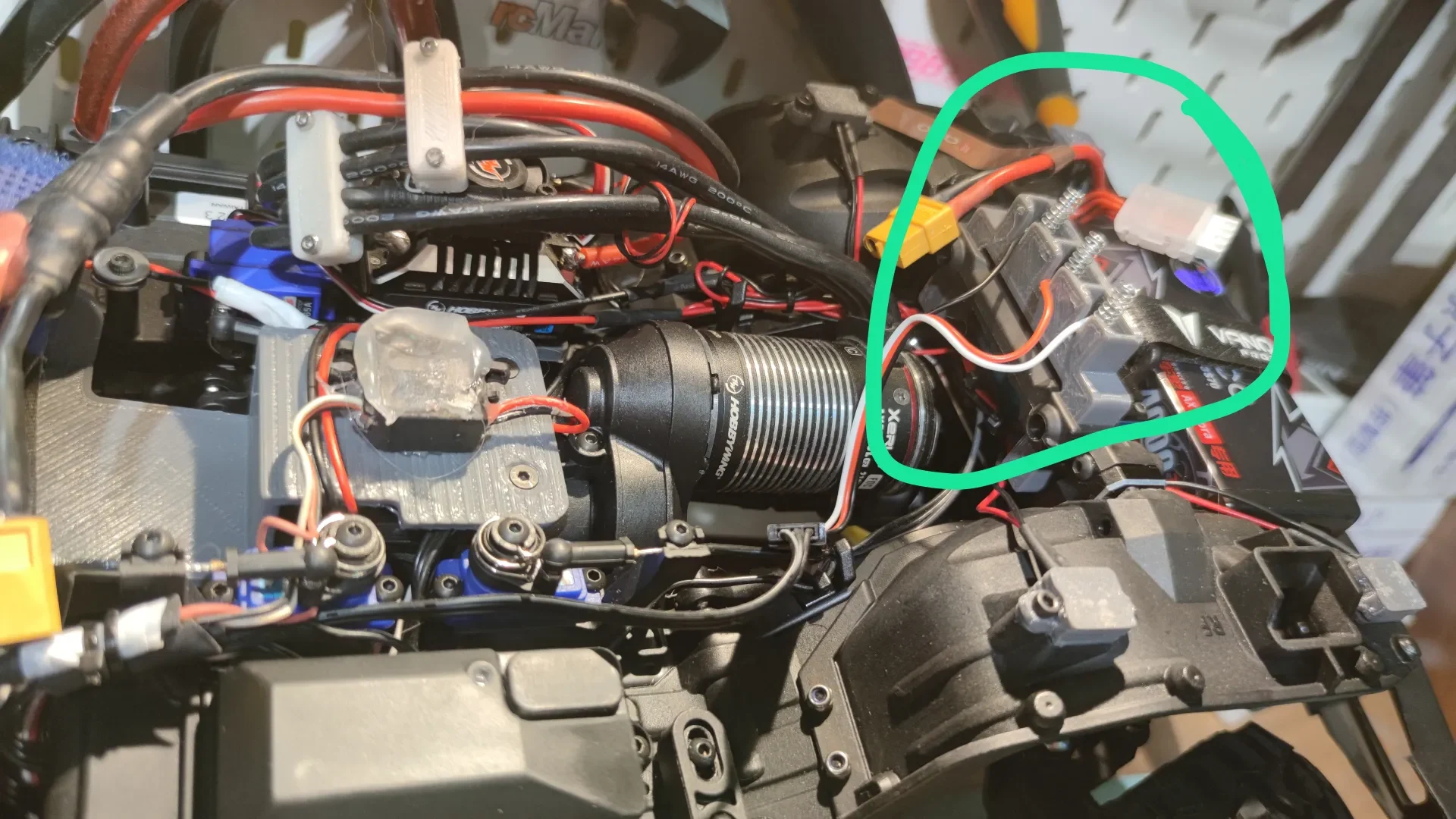

Вставьте разъем в держатель стойки корпуса и закрепите.

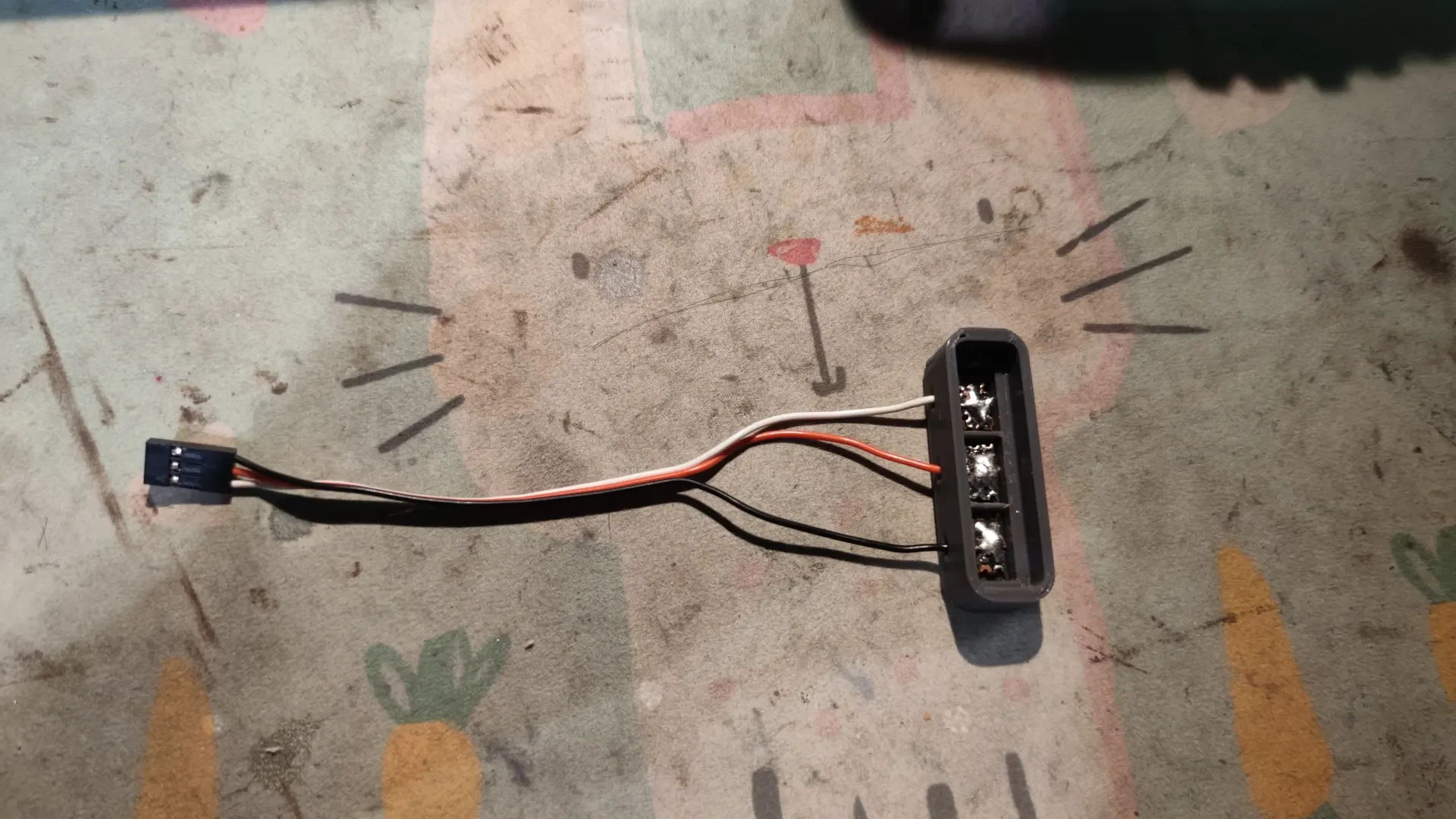

Разъем освещения кузова

Припаяйте каждый из т��ех проводов светодиода (+-S) к контактам 12x6x1 мм.
Приклейте горячим клеем или закрепите эпоксидной смолой выступы в пазах разъема корпуса. Обратите внимание на полярность и расположение, когда оба разъема соприкасаются.

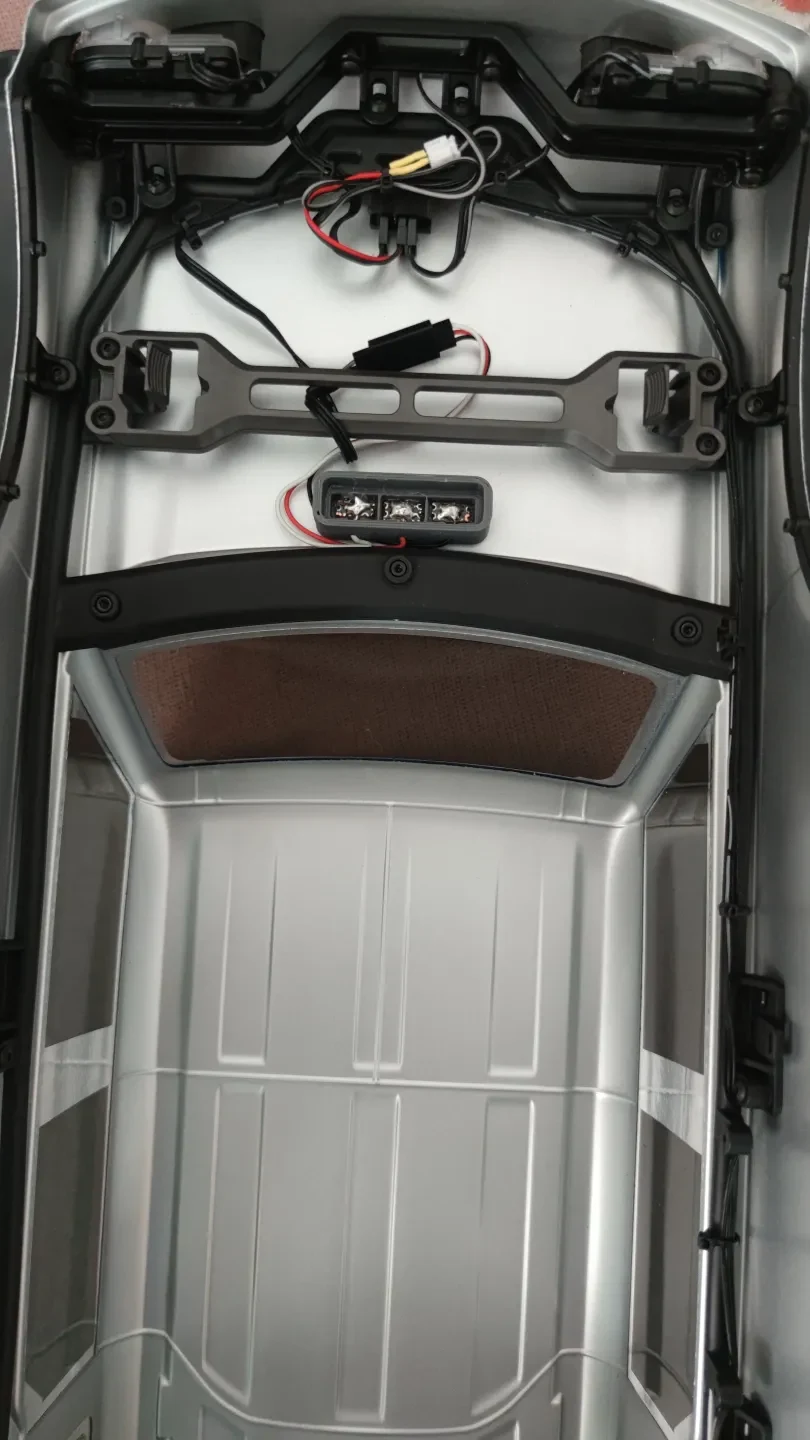

Наклейте кусок прочной двусторонней ленты на нижнюю часть разъема корпуса, где он будет приклеен к корпусу.

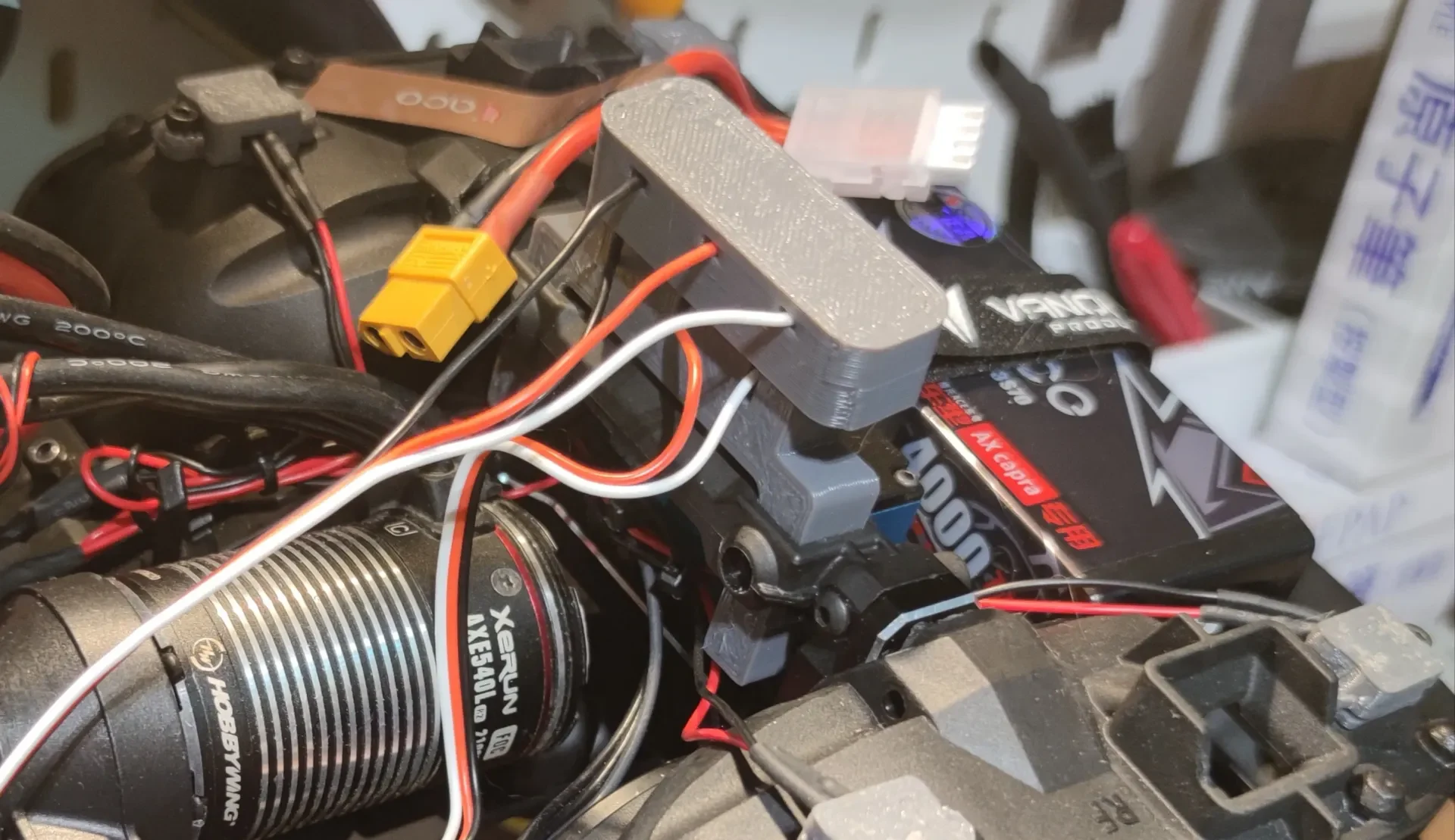

Поместите разъем корпуса на разъем шасси, чтобы убедиться в наличии контакта.
Осторожно установите корпус на шасси и плотно нажмите на внешнюю часть корпуса, где должен находиться разъем корпуса. Это необходимо для того, чтобы разъем корпуса хорошо прилегал к корпусу.
При необходимости отрегулируйте высоту разъема освещения шасси.
Сделанный.

Файл .Step также включен на случай, если вам понадобится внести какие-либо изменения в вашу сборку.

Дайте мне знать, если потребуется какая-либо помощь!
