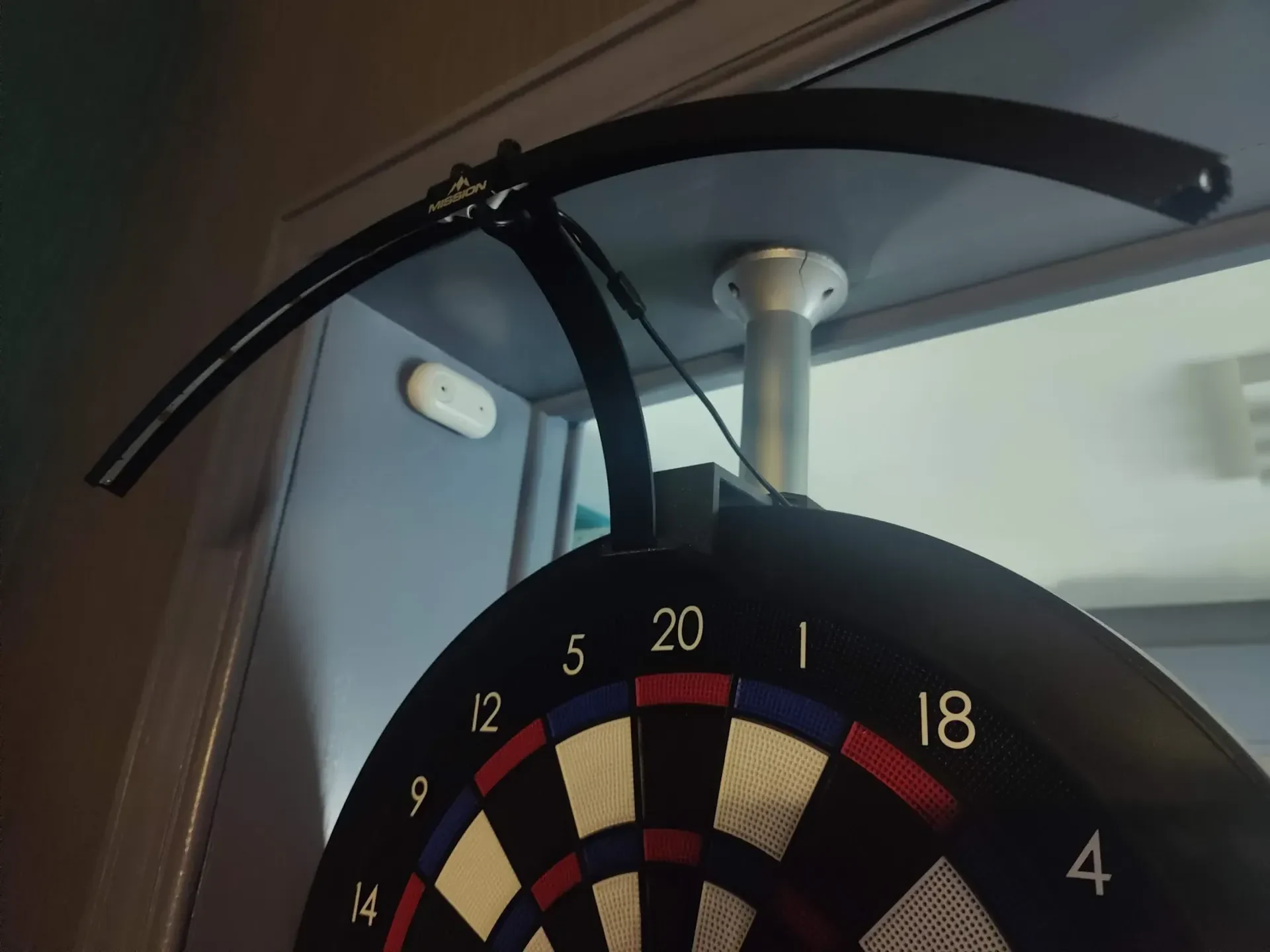

Легкая опора Darts Mission Torus 100 для опоры для шеста...

Это простая опора, предназначенная для легкой сборки этих предметов:

Миссия Тор 100 (https://www.missiondarts.com/dartboards-c84/dartboard-lighting-c109/mission-torus-100-folding-portable-travel-light-p1668)

Поддержка Gran Pole (https://gran-darts.com/en/collections/stand/products/pole-darts-stand)

Вам нужно будет распечатать 3 части:

-Torus_Arm
-Pole_Grip_Back
-Pole_Grip_Front

На ваш выбор доступны 4 версии:

Версия 48 мм => Предназначена для захвата нижней части стойки грандборда.

Версия 42 мм => Предназначена для захвата верхней части стойки грандборда. (вероятно тот, который вам нужен)

Версия 35 мм => Предназначена для крепления к шесту диаметром 35 мм, как указано в комментариях. :)

Версия 32 мм => также предназначена для крепления к шесту диаметром 32 мм по запросу.

Стандартные настройки должны идеально работать в этой ориентации печати:

Вам также понадобится немного оборудования:

Опора в сборе

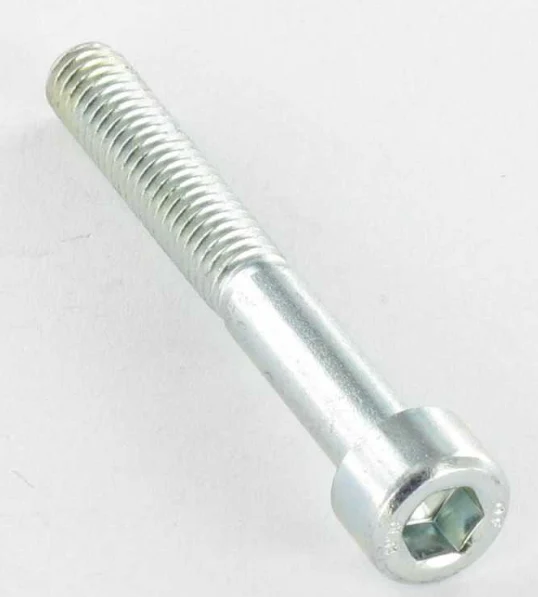

-2 винта M5x40 с головкой диаметром не более 9 мм (можно немного длиннее)
-2 гайки M5 (диаметр 8 мм)

Вот, например, вот этот:

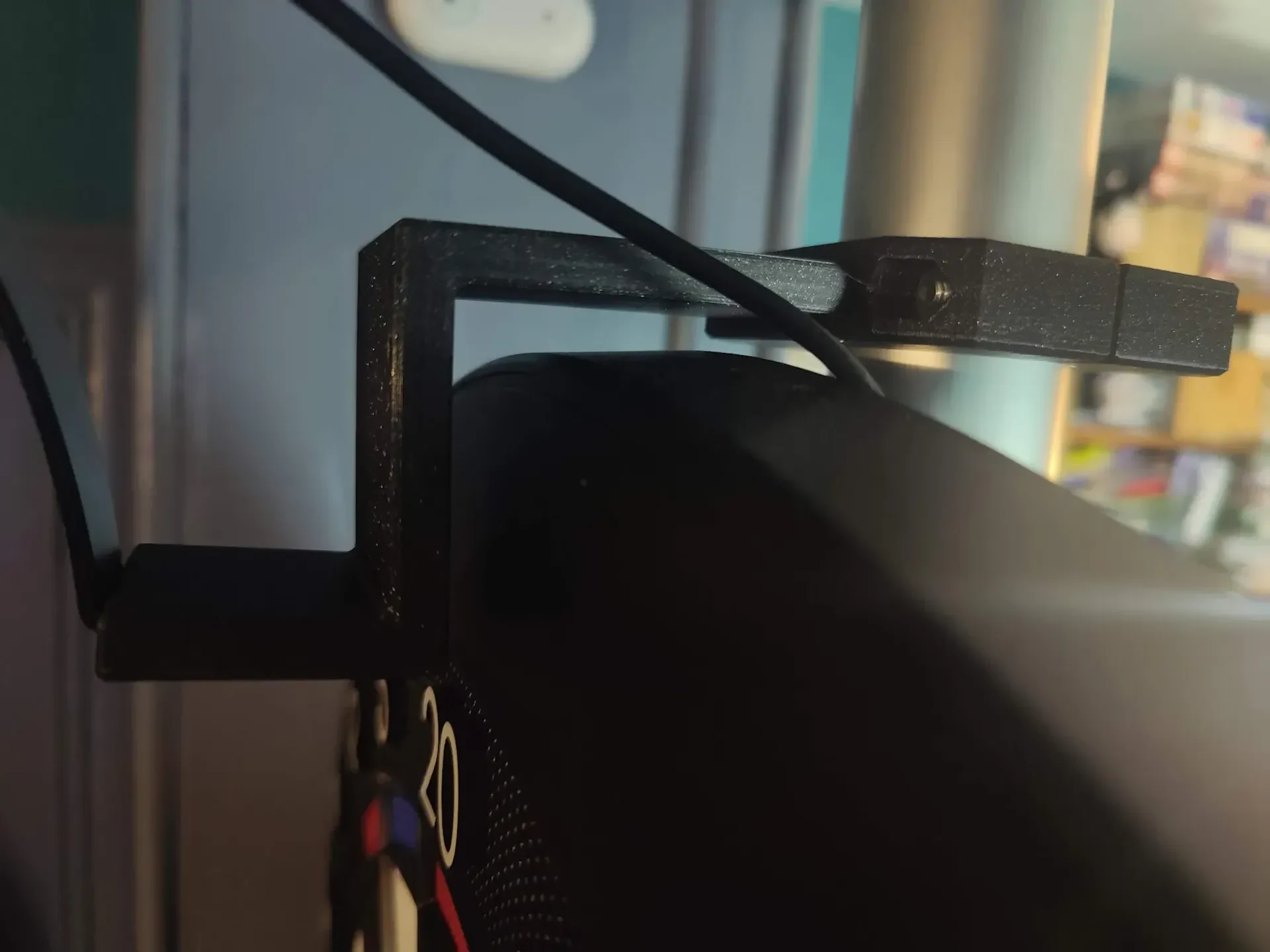

Гайки фиксируются шестигранным пазом, встроенным в деталь: просто поместите заднюю и переднюю части вокруг стойки и слегка затяните. Между деталями все равно останется зазор, он предназначен для правильного сцепления.

Затем вставьте рычаг в переднюю часть, а Torus 100 в рычаг.
Детали легко скользят и не затягиваются. Это предназначено для того, чтобы можно было снять кронштейн и фонарь, если вам нужно снять мишень. Конец кронштейна направляет свет вниз для оптимального освещения доски и слегка наклонен вверх, чтобы исключить риск падения.

Он используется здесь уже много лет без каких-либо проблем.

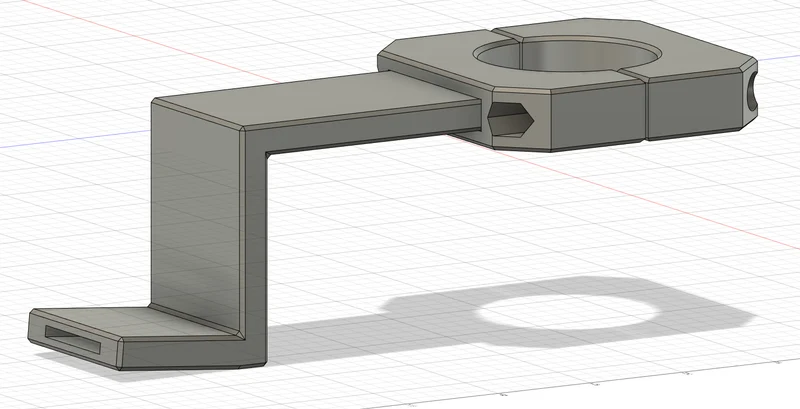

Шаговый файл также включен для удобства ремикширования.
Рука находится в файле Darts_Light_Support, а размеры рукояток в «лазерных» моделях разные, это нормально, поскольку я спроектировал все так, чтобы они были взаимозаменяемыми.

______________________________________

Обновление от 07.02.26 =>
-добавлена версия для диаметра шеста 32мм.
-изменен размер винта на M5 40 мм и сделаны детали рукоятки совместимыми с другой моей моделью
