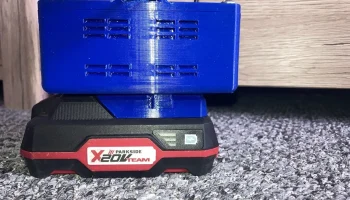

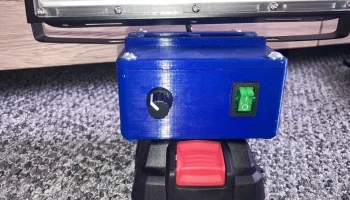

Parkside X20V TEAM Light

Parkside X20V TEAM Light с регулировкой

Принт представляет собой ремикс светодиодного прожектора / рабочего света Parkside X20V Team мощностью 10 Вт с сайтаthingiverse.com.

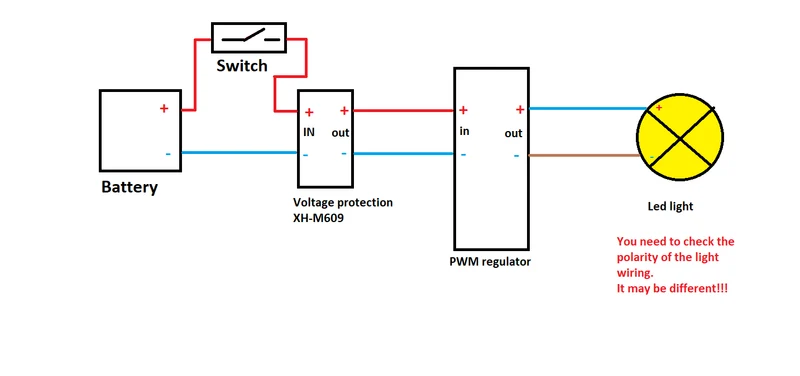

Вам нужно:

Светодиодный светильник 12-85В постоянного тока — AliExpress.com
Защита от переразряда XH-M609 (я поставил защиту 16В) — aliexpress.com
ШИМ-регулятор DC10-60В — AliExpress
Переключатель KCD1 — AliExpress.com
Провод (я использую красный + и синий -)
Разъем фастон «папа» 6,3мм неизолированный 2 шт.- для подключения аккумулятора
Разъем фастон «мама» 4,8мм 2 шт (рекомендуется изолированный) — для выключателя KCD1
Болт М4х16 4 шт — для верха
Болт М4Х10 2 шт- для установки фонаря
Болт М4х25 2 шт- для крепления адаптера аккумулятора к корпусу электроники

Внимание:

Электромонтажные работы должны выполняться только инженерами-электриками!

Создатель не несет ответственности за любые повреждения аккумулятора и других комплектующих!

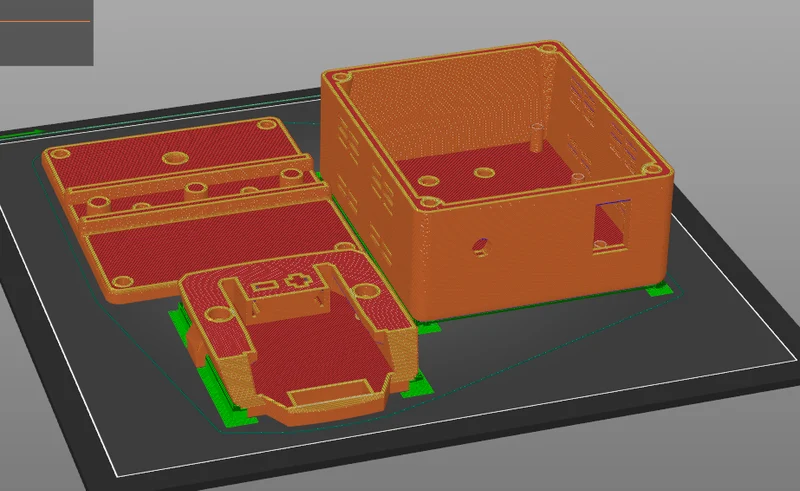

Моя печать:

слой 0,28мм

30% заполнение

4 периметра

4 нижних и верхних слоя

Опоры на кровати

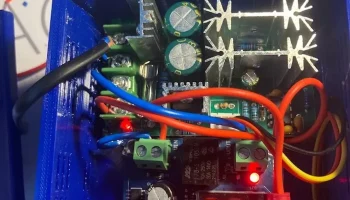

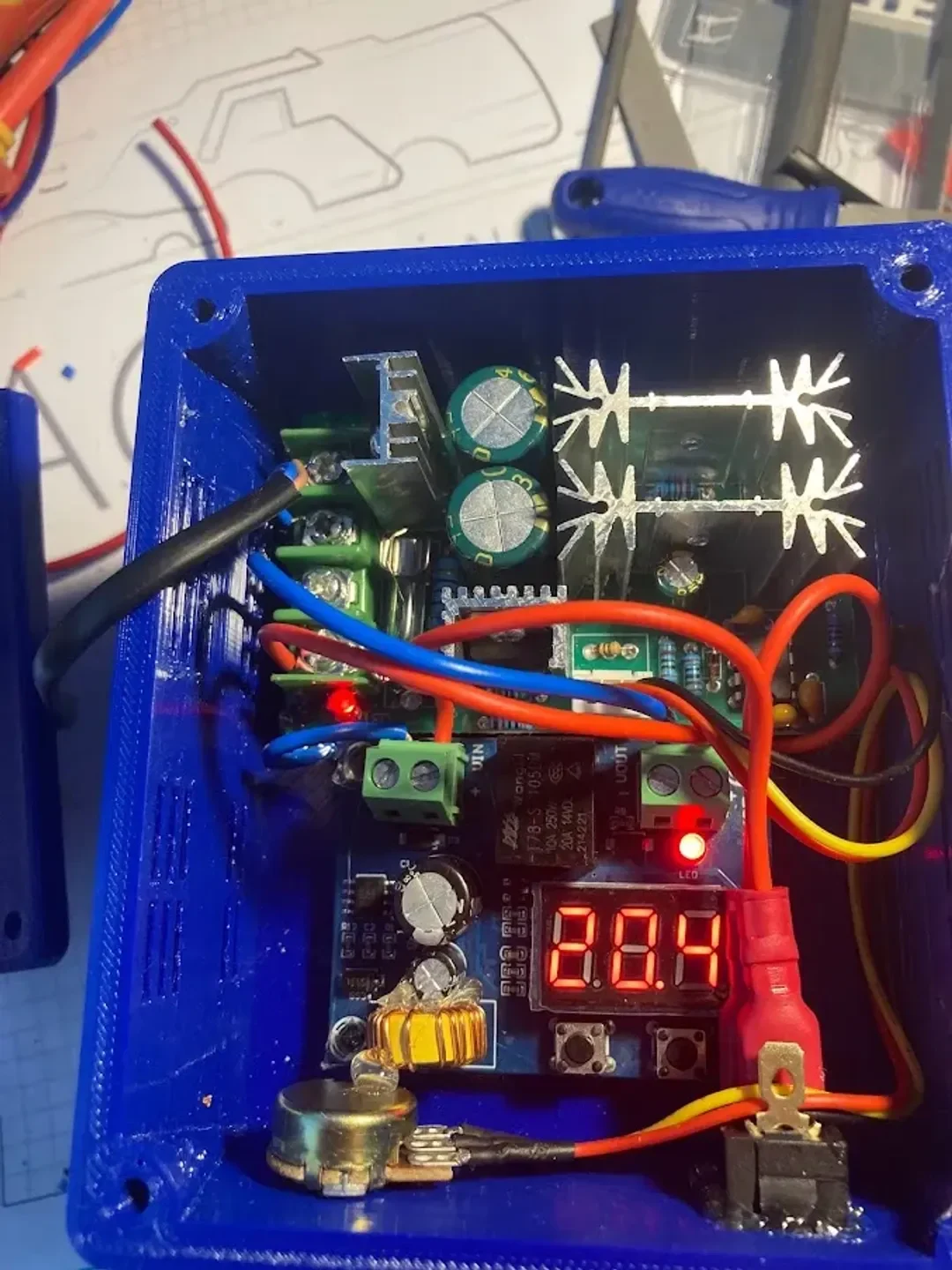

Для фиксации электронных деталей я использовал маленькие 5-миллиметровые цилиндры и приклеил их горячим клеем. пистолет.
