Светильник для светодиодного светильника для выращивания...
Barrina производит отличные недорогие светильники для растений (вы найдете их здесь, на их веб-сайте, а также на Amazon), но их варианты монтажа в основном предназначены для «прямого» монтажа. размещение в стойках для выращивания. Большинство моих растений стоят на высоких полках, и эти светильники также являются хорошими рабочими светильниками, поэтому я спроектировал эти светильники так, чтобы они могли удерживать их в любом месте, где я хочу поставить сотовую стенку для хранения вещей (вы также можете просто накрутить замочные отверстия на обычные шурупы или анкеры для гипсокартона, чтобы разместить их где угодно).
Советы по печати:
Я печатал с использованием структурной настройки 0,2 с адаптивным кубическим заполнением. Этого должно быть достаточно для большинства случаев использования, но не стесняйтесь использовать 3 периметра, если вам нужна дополнительная сила.
Я рекомендую использовать нить с более высокой температурой, например PETG или ASA. Однако, глядя на термические данные от ламп, включенных более 10 часов, можно предположить, что вы, вероятно, все еще можете обойтись обычным PLA:
Сборка:
Соедините две части оси с помощью шестигранного штифта. Клей не нужен, но убедитесь, что шов прилегает как можно плотнее.
Держите основание передней частью (вырезом) вверх и вставьте собранную ось плоской стороной вверх передней частью (стороной с фиксаторами) к себе в нижнюю часть отверстия. Вставьте его до упора, а затем поворачивайте до тех пор, пока задняя часть оси не окажется на одном уровне с верхней частью основания. Зазоры небольшие, поэтому не беспокойтесь слишком сильно, если кончик передней оси немного поцарапает, когда вы проталкиваете его через отверстие. Это должно выглядеть так:
Далее добавляем основу-вставку. Возможно, вам придется немного покачать ось, пока вставка не сядет заподлицо. Внизу имеется отверстие для винта, в которое можно вставить винт м3 длиной 8-12 м. Технически вам это не нужно, но фиксаторы на светильнике будут работать лучше, если вы их добавите.
Прикрепите держатель шайбы к оси с помощью двух винтов М3 с полукруглой головкой длиной 6-8 мм.
Примечание. Фонари имеют разную форму на сторонах с входом и выходом питания. Они помечены на держателе шайбы, поэтому убедитесь, что вы устанавливаете его в соответствии с ориентацией шнуров питания.
Я прикрепил фонари с помощ��ю застежек-молний, но вы также можете прикрепить магнитные пластины, поставляемые Barrina, если вам нужно что-то менее прочное.
Монтаж:

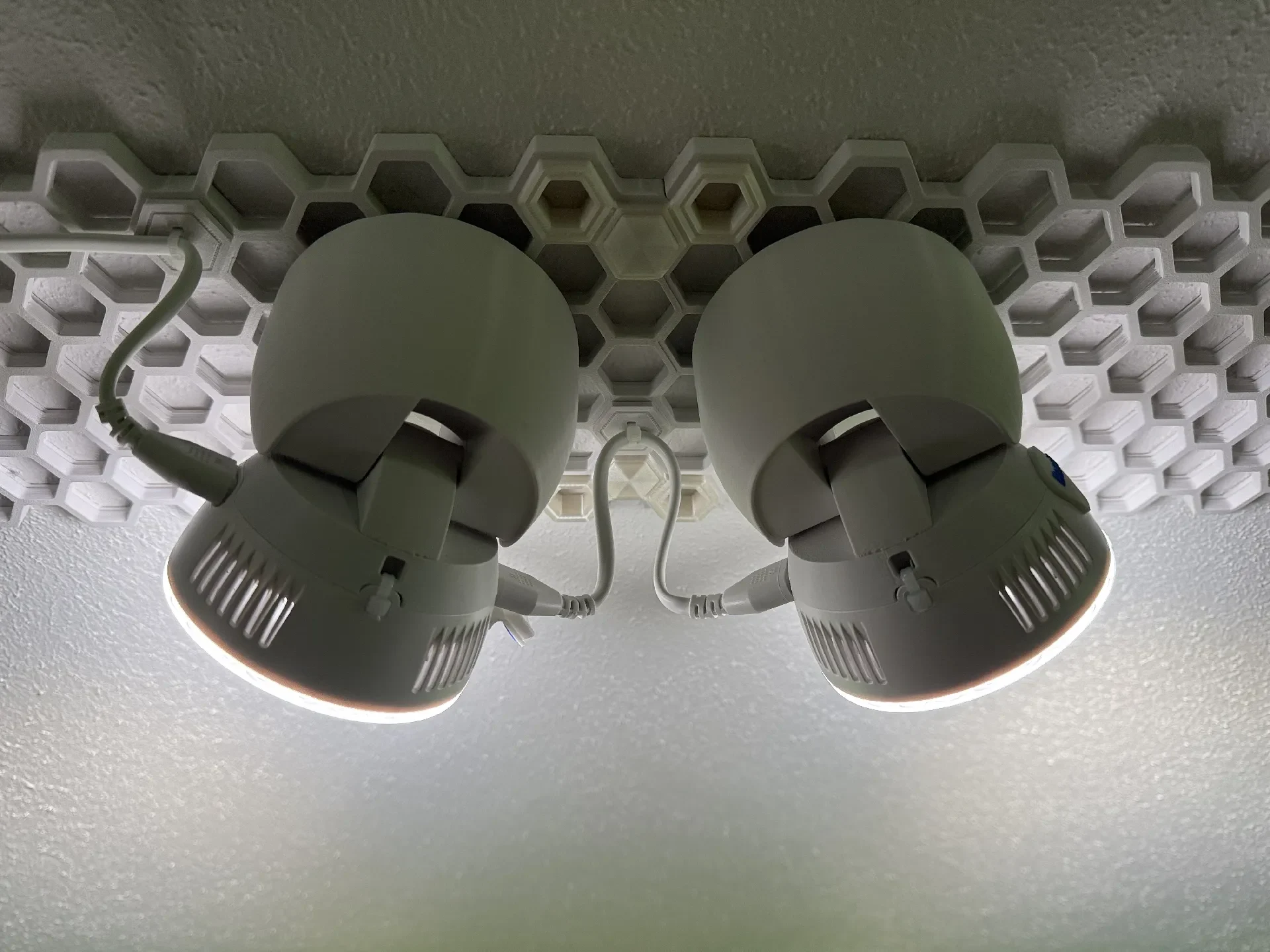

Отверстия в виде замочной скважины в нижней части светильников подходят для большинства анкерных винтов для гипсокартона, но они были разработаны специально для винтов M5 с использованием моих запирающих вставок HSW, три из которых удерживаются достаточно плотно, чтобы легко закрепить их на потолке:
Добавьте несколько вставок для стяжек, чтобы шнуры питания были организованы.
Если вы хотите поднять свою настройку на новый уровень, я могу подтвердить, что функция диммера в этих светильниках работает за счет понижения напряжения (а не с помощью ШИМ), поэтому модули Shelly Dimmer2 отлично справляются с управлением этими светильниками (цены на Dimmer2, похоже, выросли, и похоже, что Dimmer3 доступен за пределами США, поэтому вскоре может произойти обновление продукта).
Кастомизация, ремиксы и т. д.:
Как и в случае с большинством моих моделей, вы можете найти параметрический источник здесь, в Onshape. Вы можете использовать бесплатную учетную запись Onshape, чтобы получить любую из этих частей для своих собственных ремиксов. Эта конкретная модель также включает в себя хороший макет светильников Orbgrow, который вы можете использовать для создания чего-то нового полностью с нуля.
