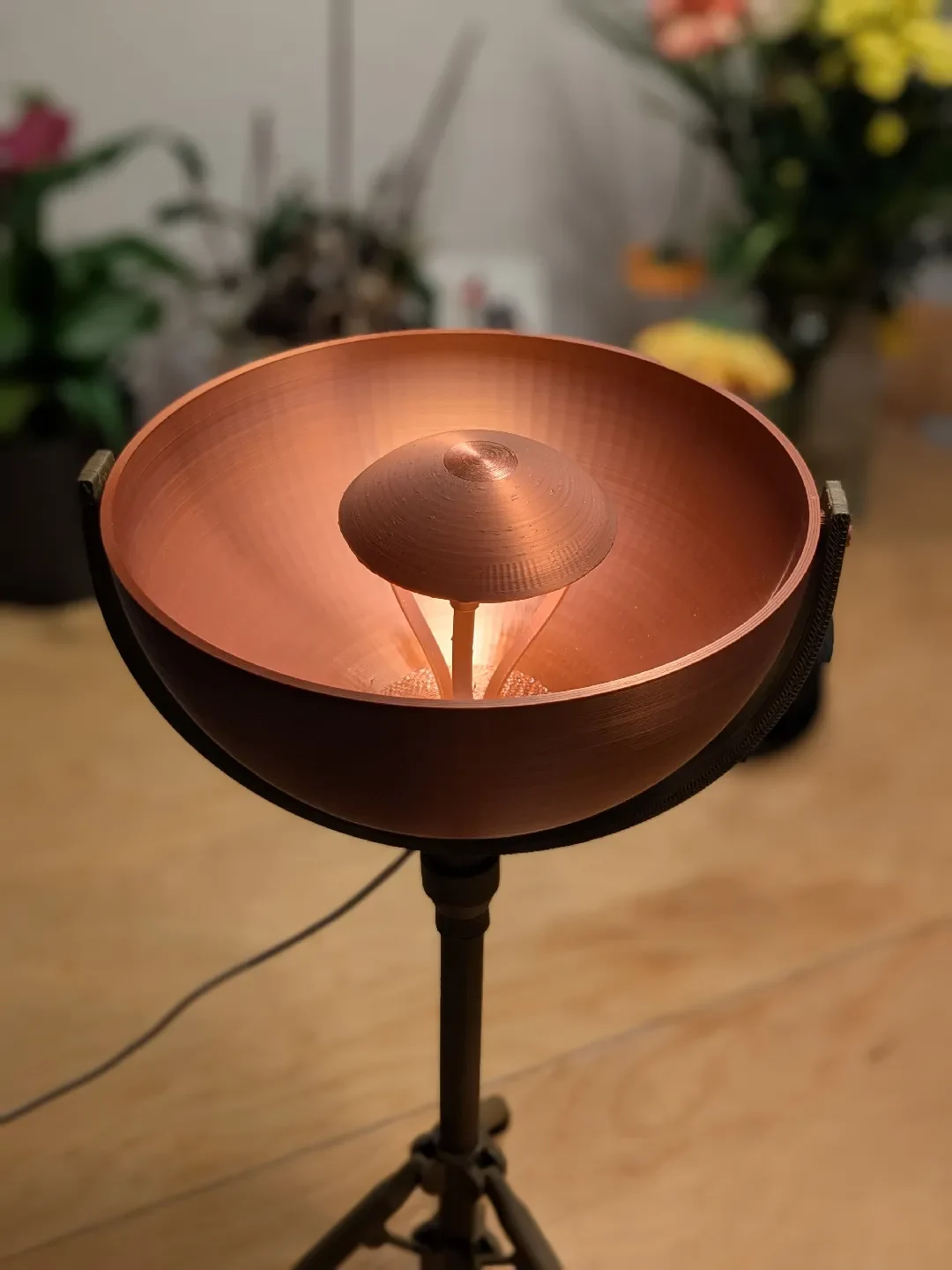

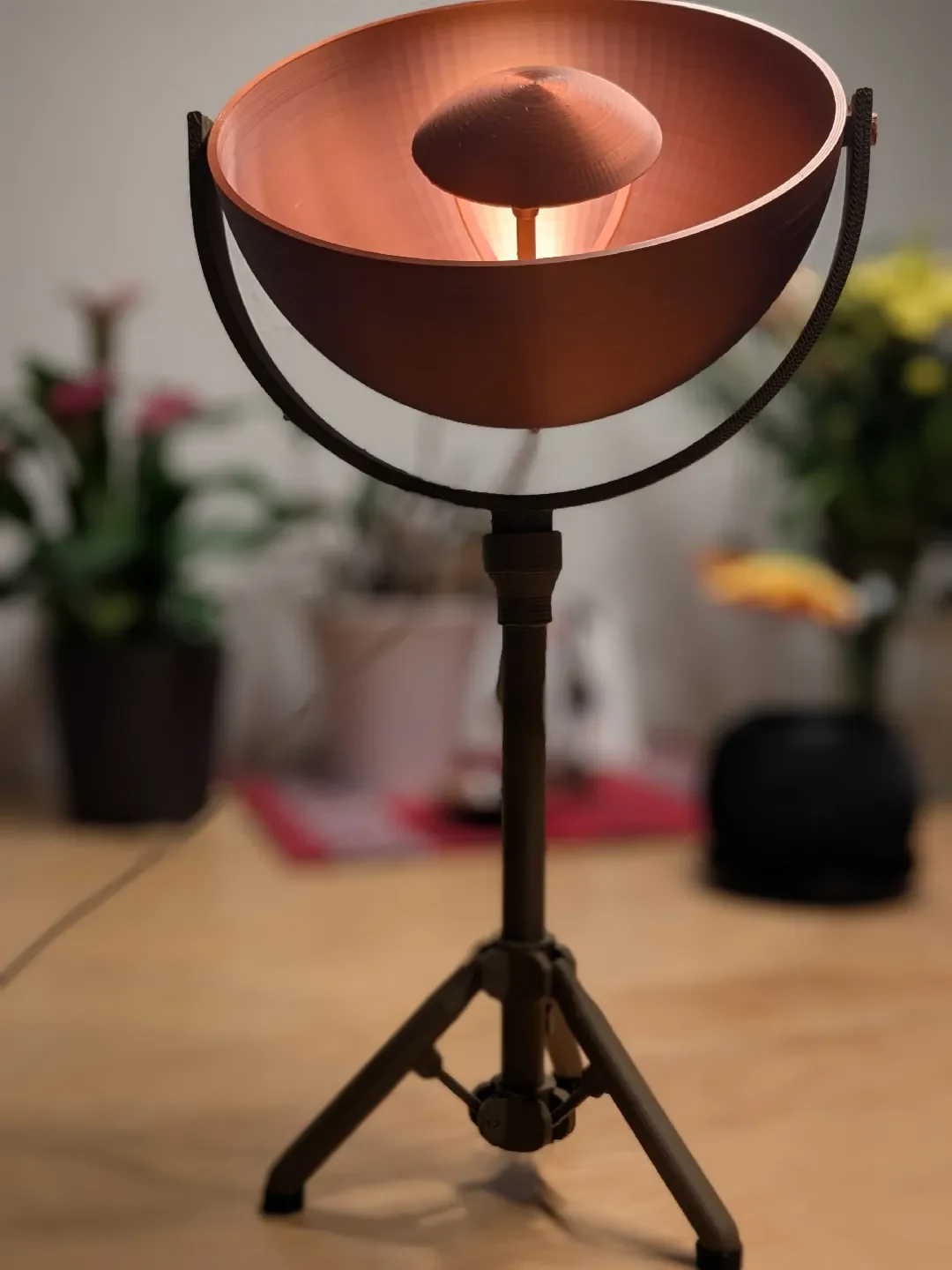

Параболическая лампа - отраженный светодиодный свет
Эта параболическая лампа осветит вашу комнату красивым непрямым светом. Идеально подходит для чтения книги поздно вечером или использования подсветки во время просмотра фильма. Изначально я разработал его для работы с комплектом ламп Bambu Lamp Kit-001, если вы его используете, никаких дополнительных дополнительных деталей не требуется. Если вы по той или иной причине не хотите покупать у Bambu, комплект лампы можно найти на Aliexpress за небольшую часть стоимости. Я также включил адаптированную версию, совместимую с круглым светодиодным прожектором G4 диаметром 30 мм. Я использовал тот, что ниже, но подойдет любой производитель. Используемая здесь версия 2 Вт/230 лм значительно ярче, чем комплект светодиодов Bambu, хотя для ее работы вам потребуется больше вспомогательных деталей (каб��лей, переключателя, источника питания 12 В).
Распечатать:
Печать чаши — самая сложная часть этой сборки. Чтобы получить стабильные результаты, я добавил специальную поддержку. Если вы возитесь с проектом (что я, кстати, рекомендую), убедитесь, что он правильно выровнен, если вы перемещаете какие-либо части. Для чаши я использовал сопло 0,8 мм, так как это значительно сокращает время печати, однако сопло 0,4 мм вполне подойдет. Адаптивная высота слоя работает хорошо, однако вам придется использовать эту настройку и для печатной поддержки, чтобы получить хорошие результаты. Если вы хотите использовать насадку меньшего размера, я рекомендую 50% заполнение Octagram Infill. Другие заполнения, такие как, например, Gyroid, создавали некоторые странные артефакты в некоторых моих прототипах.

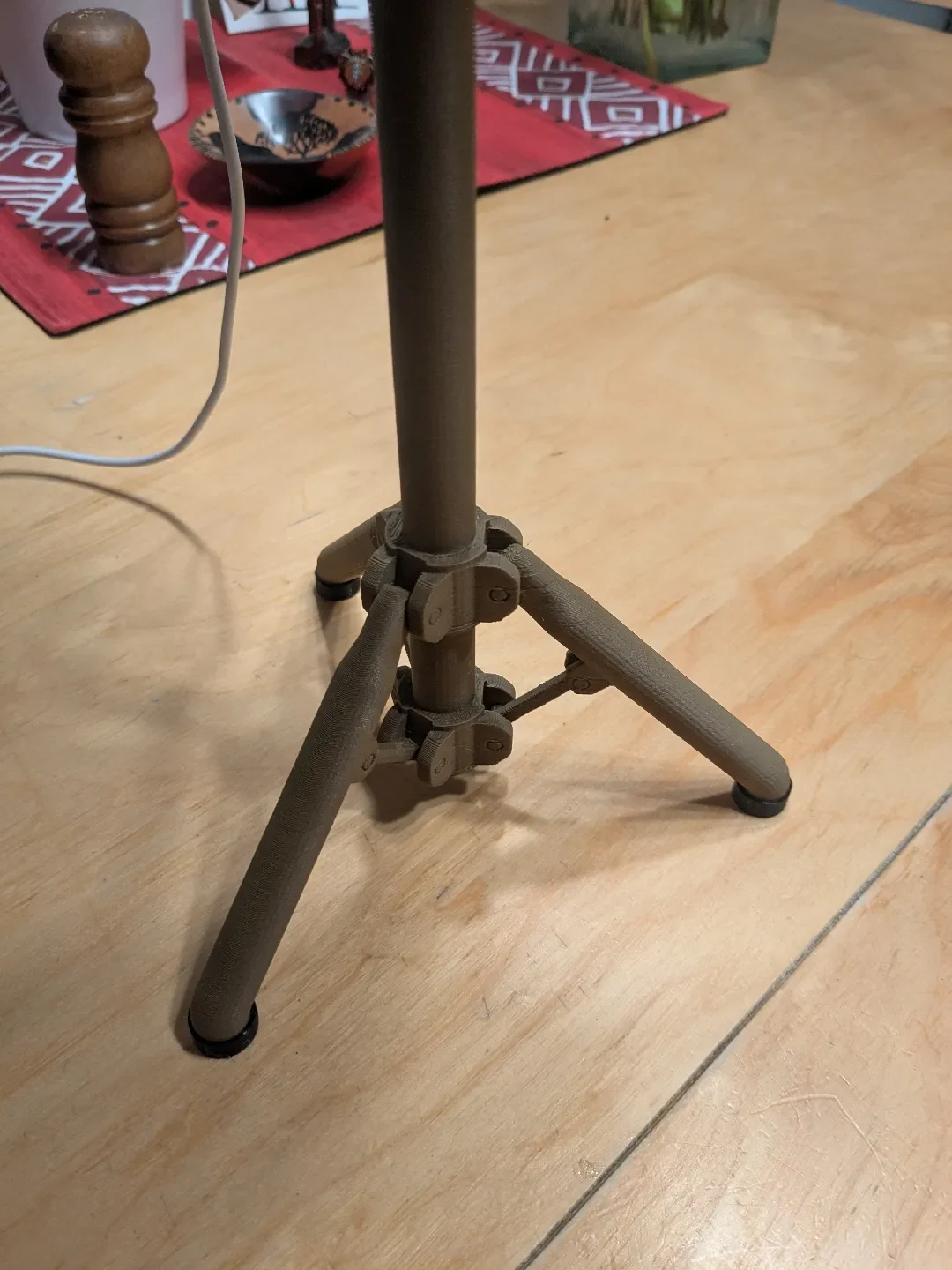

Остальные части довольно прямолинейны. Если вы хотите внести изменения в штатив, убедитесь, что он остается сгруппированным как один объект.
Перед сборкой:
Снимите опоры со всех частей лампы. Пожалуйста, проверьте, плавно ли прилегают друг к другу детали лампы (см. изображение 1). Я добавил допуски, подходящие для моего материала, но усадка может сильно различаться у разных производителей. Если три опоры слишком велики для квадратных отверстий, аккуратно опилите их наждачной бумагой, я рекомендую сетку 80-120. Как только все подойдёт, можно начинать сборку.
Сборка:
ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТУ ЧАСТЬ ПОЛНОСТЬЮ, ПРЕЖДЕ ЧЕМ ПЫТАТЬСЯ ПРОСТО ЗАПУСТИТЬ СБОРКУ! Сборка может оказаться немного сложной, посколь��у существует ровно один (1!) способ сделать это правильно. И да, порядок шагов важен. Пожалуйста, следуйте инструкциям ниже:
Распакуйте комплект лампы Bambu и просуньте USB-часть и переключатель в отверстие чаши, чтобы сам светильник оставался внутри чаши. Если вместо этого вы используете прожектор G4, прикрепите кабель и переключите его, если необходимо.

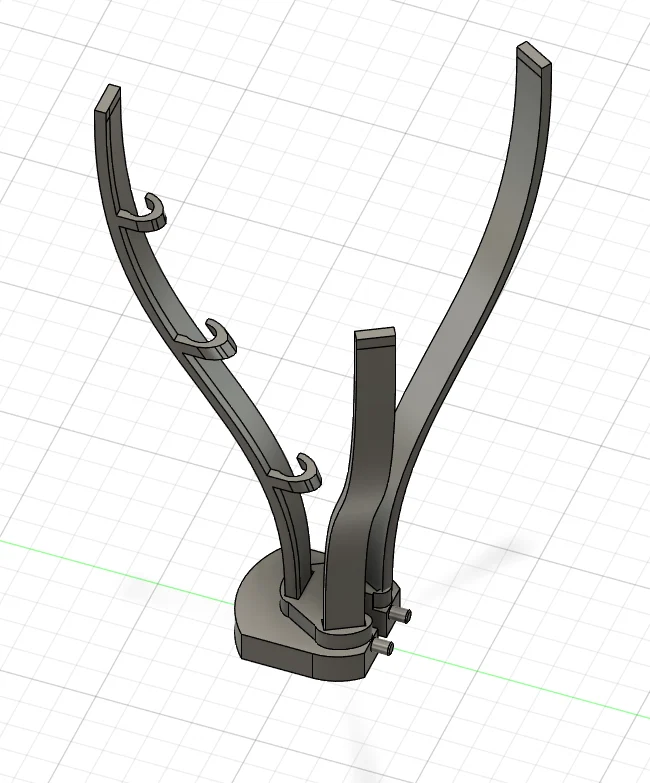

Предварительно соберите детали лампы, см. рисунок 1. Три опоры (1) и заднюю торцевую заглушку (2) необходимо соединить вместе, как показано на втором рисунке. Чтобы придать устойчивость, добавьте каплю клея или смолы и дайте застыть в течение рекомендованного времени.
Когда предварительно собранная деталь будет готова, аккуратно соедините опоры и просуньте их в отверстие большой чаши. Убедитесь, что кабель проходит правильно. Осторожно вставьте болты заглушки в отверстия. Затем можно надеть торцевую крышку (3).

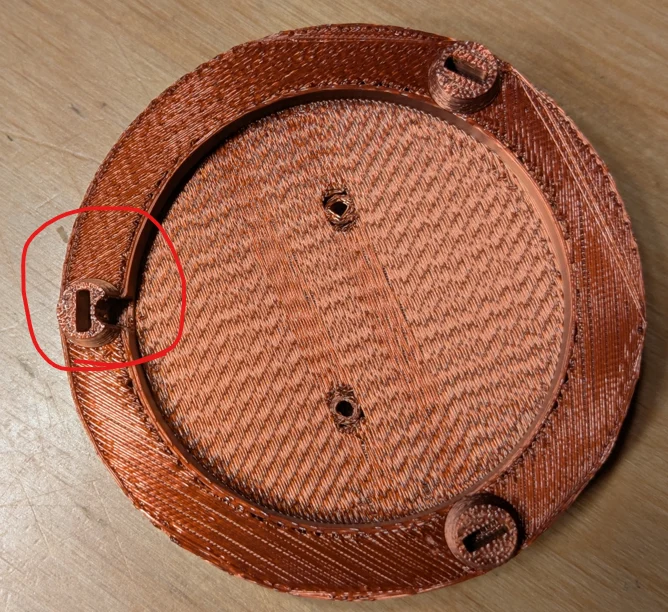

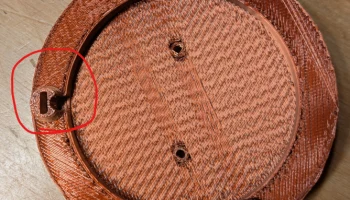

Теперь светодиодный элемент можно объединить с патроном лампы (4). Для этого открутите алюминиевую крышку светодиодного элемента, выньте пластиковую часть и вкрутите винты, входящие в комплект светодиода. ВАЖНО: В патроне лампы есть небольшой вырез для кабеля. Убедитесь, что кабель обращен к этой части. Если вы используете прожектор G4, вставьте его в адаптер и вставьте в патрон лампы (4).
После того, как светодиодная часть собрана, обе части можно объединить. Для этого вставьте три опоры в три квадратных отверстия. Убедитесь, что опора с крючками для кабеля совмещена с самим кабелем. Я также рекомендую добавить сюда клей/резин для повышения устойчивости.
Теперь чашу можно надеть на шарнирную часть (пластину 3), осторожно вставив внешние болты в отверстия. Не торопитесь, чтобы ничего не сломать.
