Корпус для ПК NAS ITX со возможностью стекирования модуле..

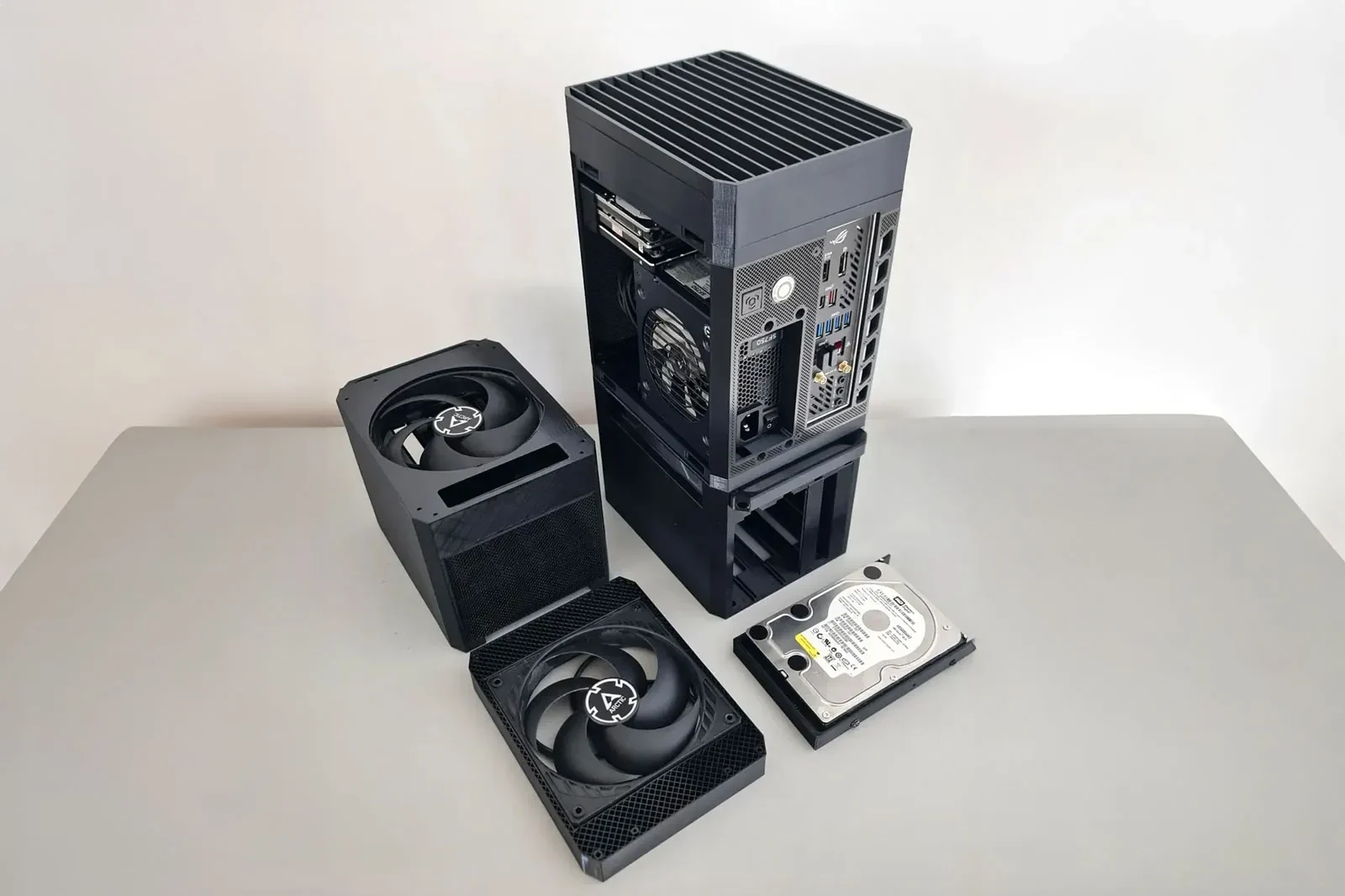

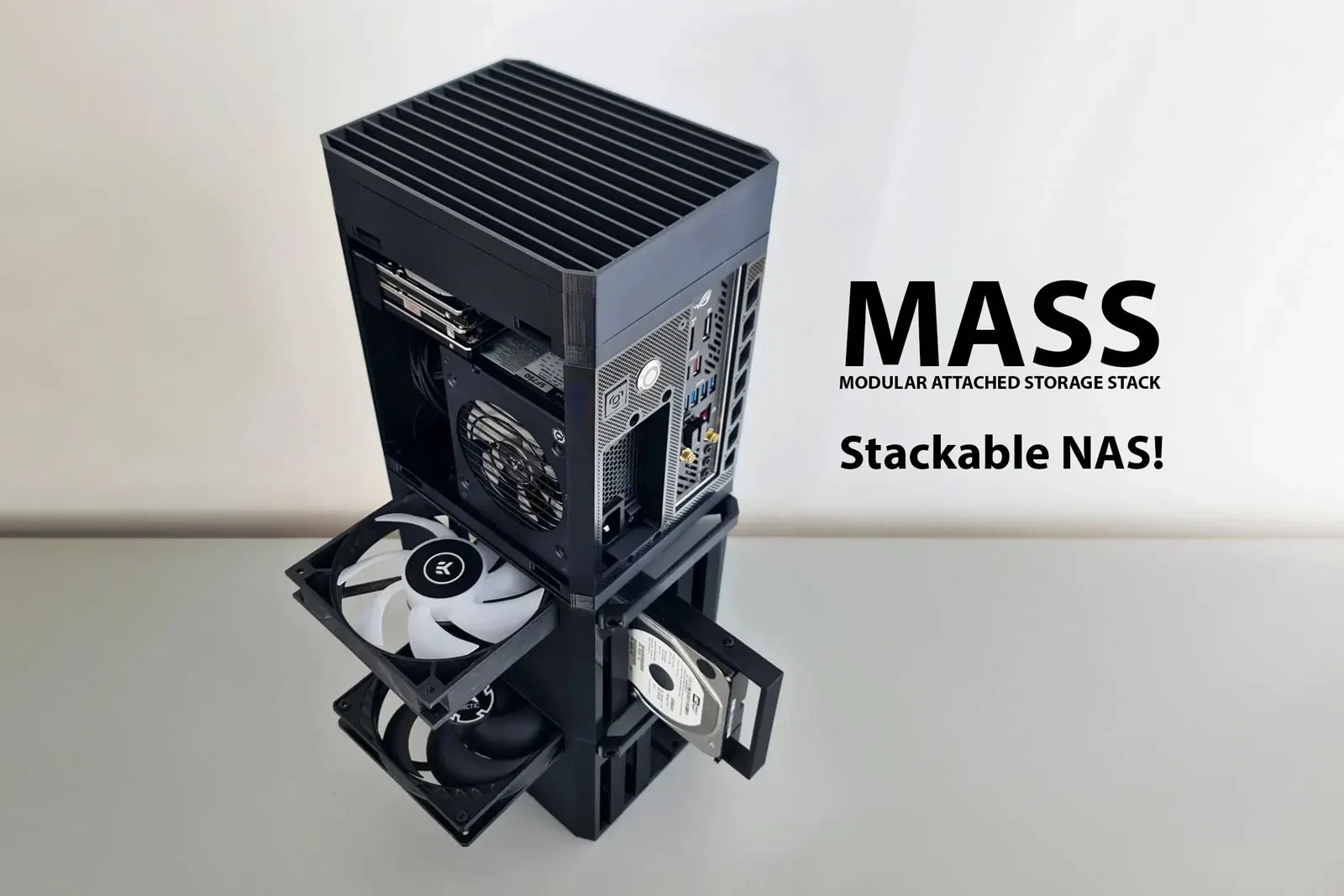

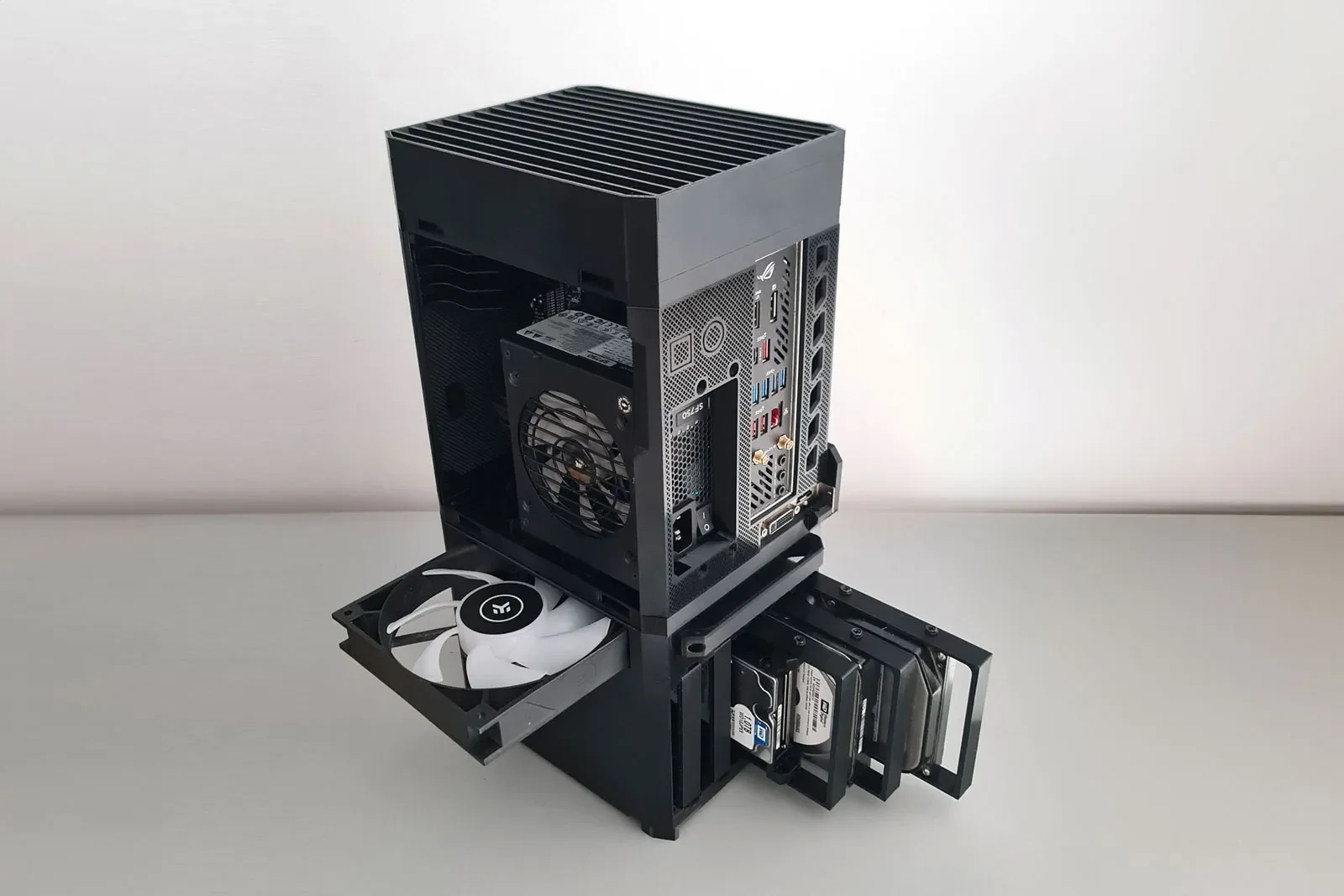

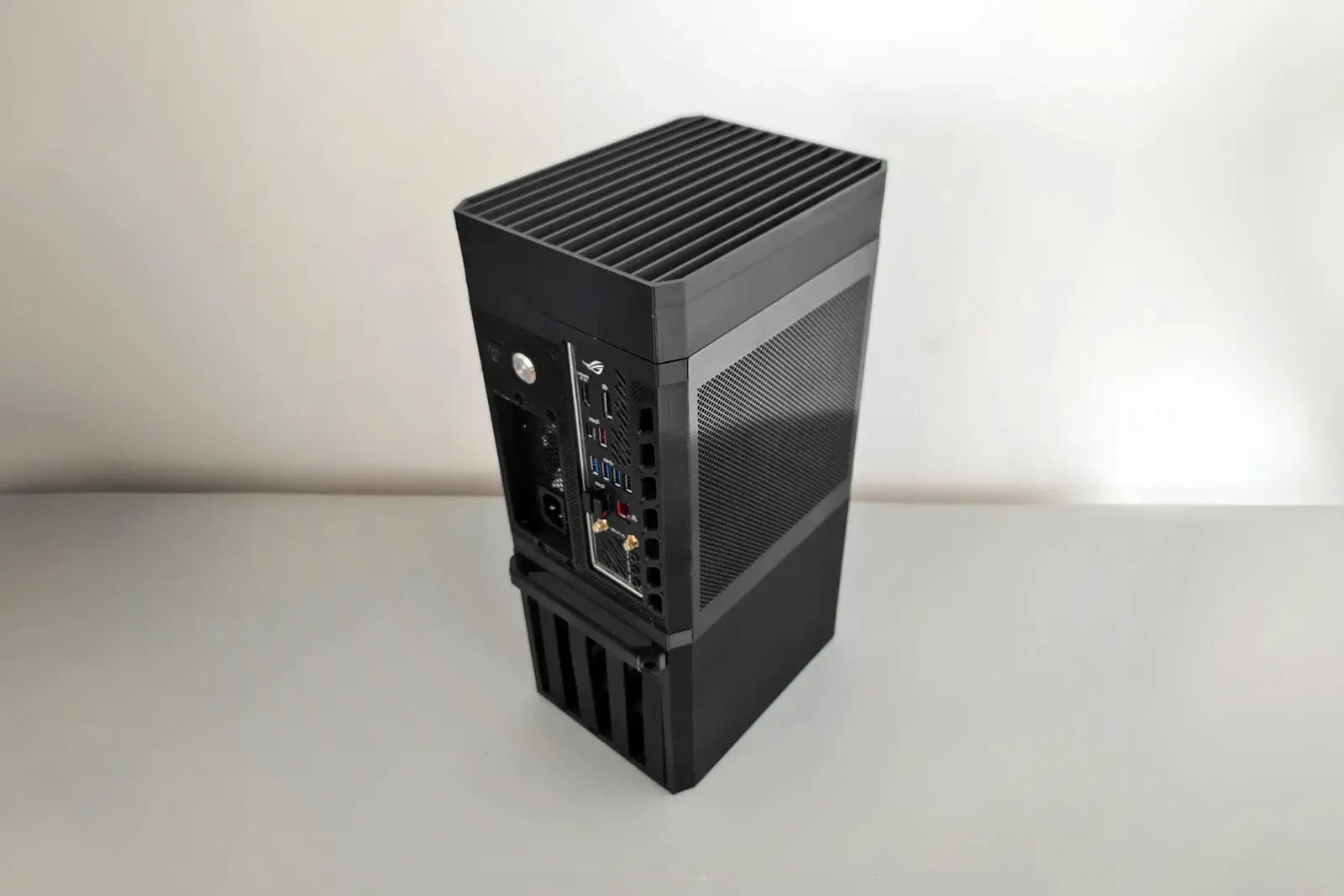

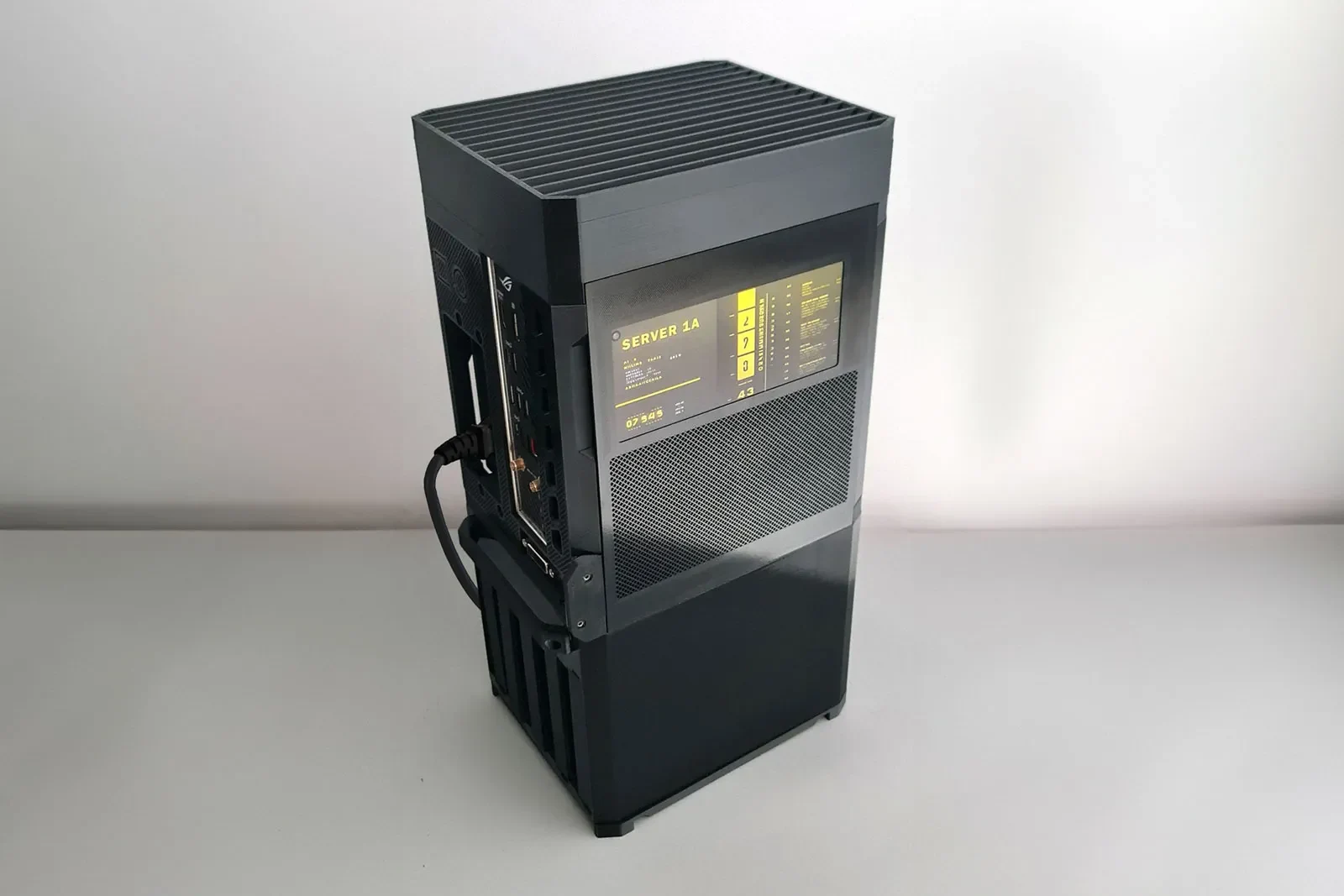

Модульный стек хранения данных (ссылка) представляет собой компактный корпус NAS, напечатанный на 3D-принтере, с расширяемыми отсеками, поддерживающими до 8 накопителей 3,5 дюйма + 3 накопителей 2,5 дюйма.
Чтобы узнать о премиум-версии MASS с дополнительными функциями, посетите страницу MASS Premium здесь.
Особенности
Минимальное количество деталей. Максимальная сила.
Прочная и простая сборка с помощью одного винта для всех
Расширяемая поддержка дисков
Стекируемые модули для 8 накопителей 3,5 дюйма + 3 накопителей 2,5 дюйма.
Полностью 3D-печать
Размер печати 210x210 мм, оптимизирован для FDM

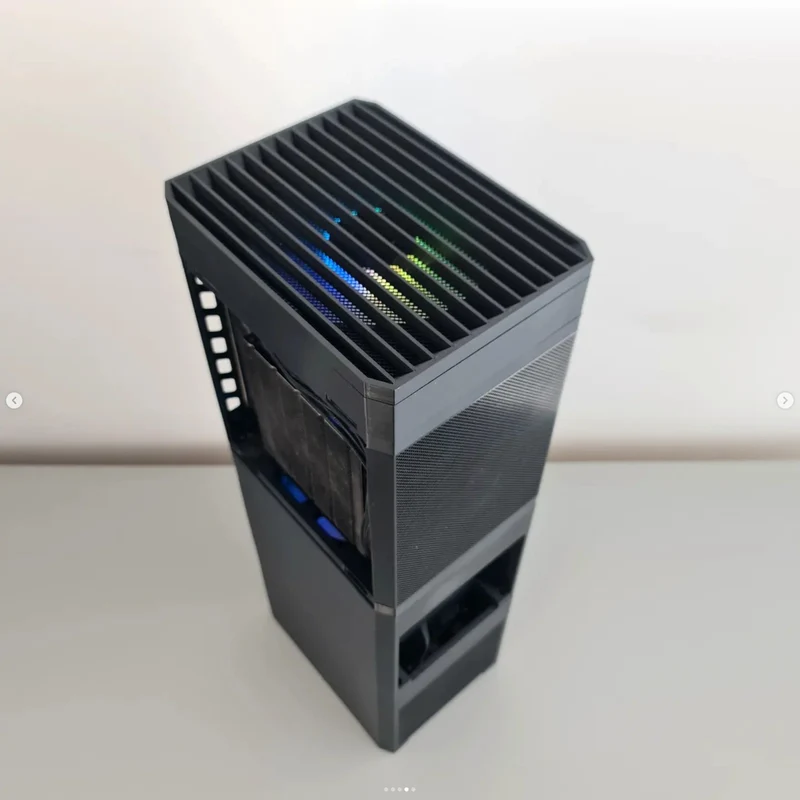

Мощный воздушный поток
Тихий вертикальный поток воздуха с 3 вентиляторами диаметром 140 мм.
Настраиваемый
Добавьте сенсорный экран и другие дополнительные функции
Премиум-версия MASS добавляет следующее:
Поддержка слота PCIE
5 дисков на Caddy
Емкость до 13 дисков
Ручки
Двойные адаптеры для накопителей с 2,5 на 3,5 дюйма
Поддержка блока питания FlexATX
Дополнительные вентиляторные модули
Поддерживает разработку большего количества проектов MODCASE!
Характеристики:
МАСС Премиум
МАССА Бесплатно
Драйв Бэйс
До 10x3,5" + 3x2,5"
4х3,5"+ 3х2,5"
Слот PCI-E
1 слот, низкопрофильный
NA
блок питания
SFX, SFX-L, FlexATX
SFX, SFX-L
Фанаты
3x 140 мм или 120 мм
3x 140 мм или 120 мм
Процессорный кулер
66 мм в высоту
55 мм в высоту
Требования к принтеру
Мин. Кровать 210х210
240°C Сопло
Мин. Кровать 200х200
240°C Сопло

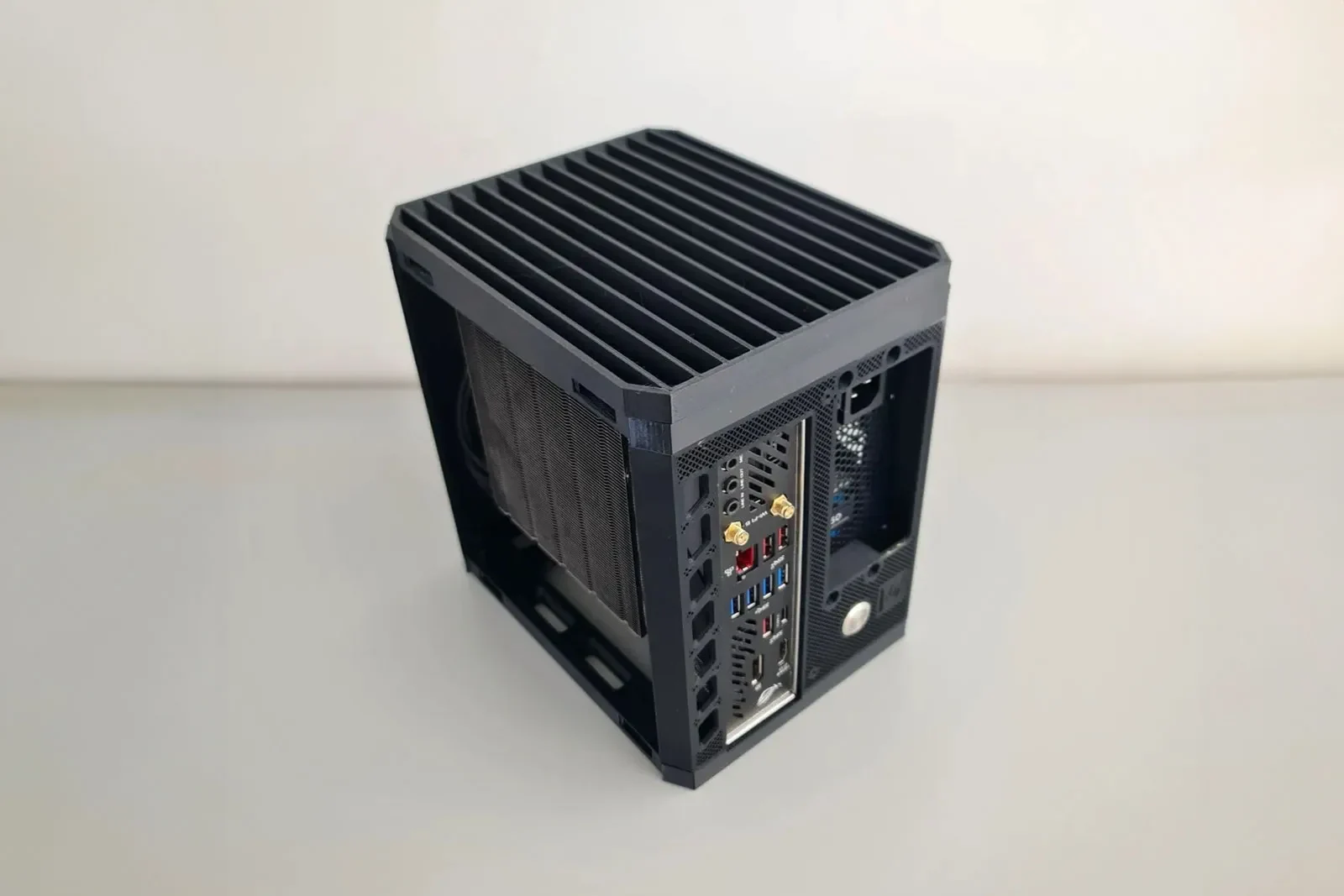

Размер ядра (APU)
210x199x162 мм 6,7 л
203х199х151мм 6,1л

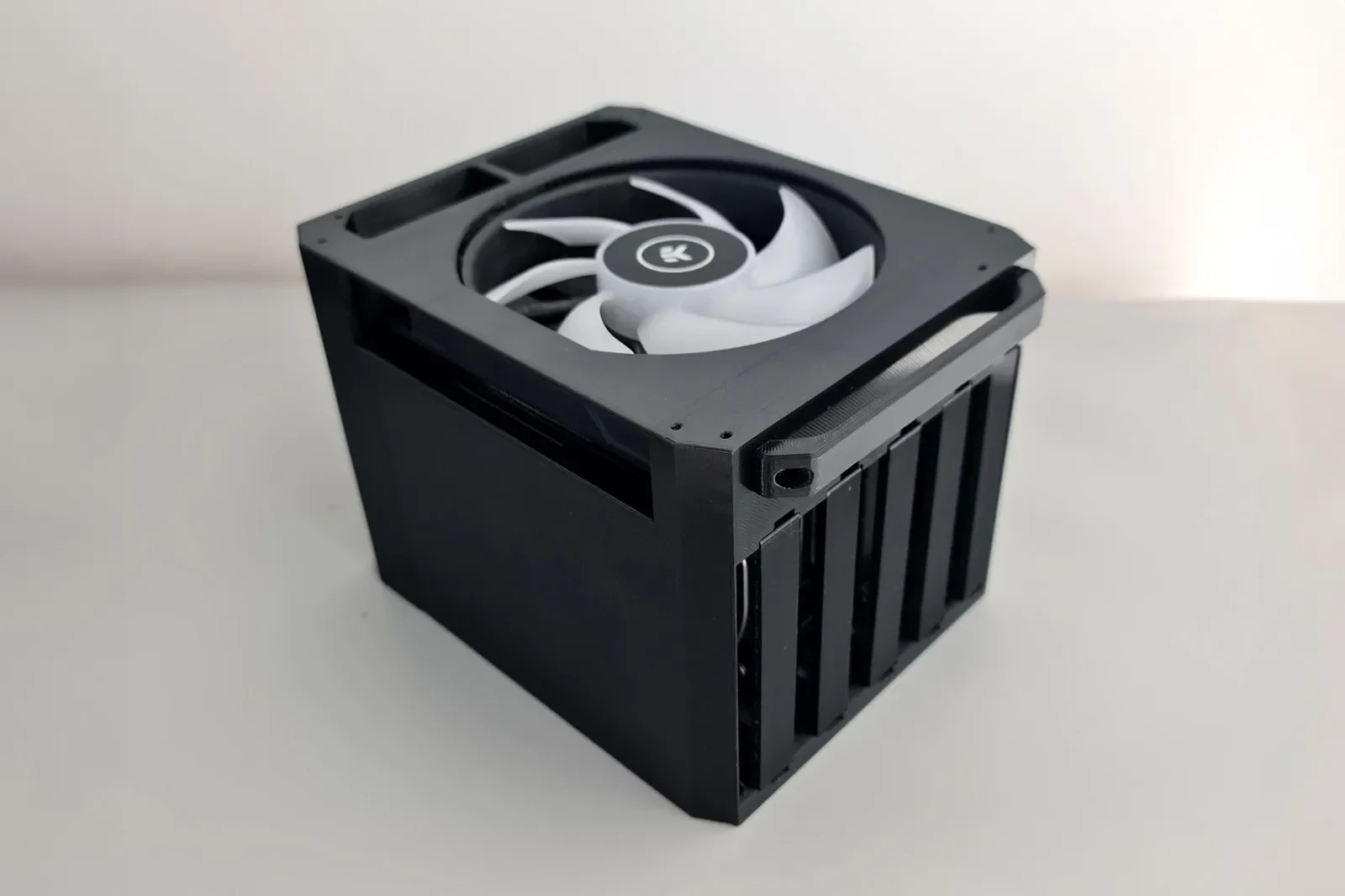

Модуль отсека
199x162x150 мм 4,8 л
199х150х150мм 4,5л
Материнская плата
ИТХ
ИТХ
Материал
1-2 кг ПЭТГ
1-2 кг ПЭТГ
Ручки
Низкопрофильные и стандартные опции
NA
Дисплей Мод
до 7 дюймов с регулируемым CAD
до 5 дюймов с регулируемым CAD
Дополнительные 2,5-дюймовые отсеки
Дополнительные крепления для двух накопителей размером 2,5 дюйма в отсеке 3,5 дюйма.
NA
Механический ПБТ
Необязательно: используйте переключатель клавиатуры в качестве кнопки питания.
NA
Требуется для завершения
Винты: M3x20 (40 шт.) — вариант Amazon, вариант AliExpress
Кнопка питания: Ø16 мм — вариант Amazon, вариант AliExpress
(MASS был разработан для использования одного типа винтов для всех)
Список деталей ПК:
Материнская плата Mini ITX
SFX, SFX-L или блок питания Flex
3,5-дюймовые жесткие диски (до 10 дисков)
140-мм вентиляторы (до 4 вентиляторов)
Кабели питания и SATA 5 в 1 SATA
[Дополнительно] Карта расширения PCIE Sata или контроллер PCIE SAS HBA
[Дополнительно] 2,5-дюймовые жесткие диски (до 13x)
Инструкции по скачиванию:
МАСС_Инструкции.pdf (v1.3)
Примечание. Дополнительные файлы находятся в разделе «Другие файлы» на странице загрузки для печати.
Обновление журнала
Новое в версии 1.3
Улучшенная установка для всех типов материнских плат ITX, включая платы со встроенным экраном ввода-вывода. (Об��овлены верхняя и задняя части)
Механическая клавишная крышка, встроенная в заднюю перфорацию
В бесплатную версию добавлено крепление для блока питания FlexATX.
Новая дополнительная передняя панель без 2,5-дюймовых дисков.
Новая дополнительная передняя панель с четырьмя дисками 2,5 дюйма для основного модуля с FlexATX.
(Ядро можно использовать как компактный автономный NAS с отсеками 4 x 2,5 дюйма)
Примечание. Дополнительные передние панели находятся в дополнительной папке. Все обновления обратно совместимы.
Новое в версии 1.2

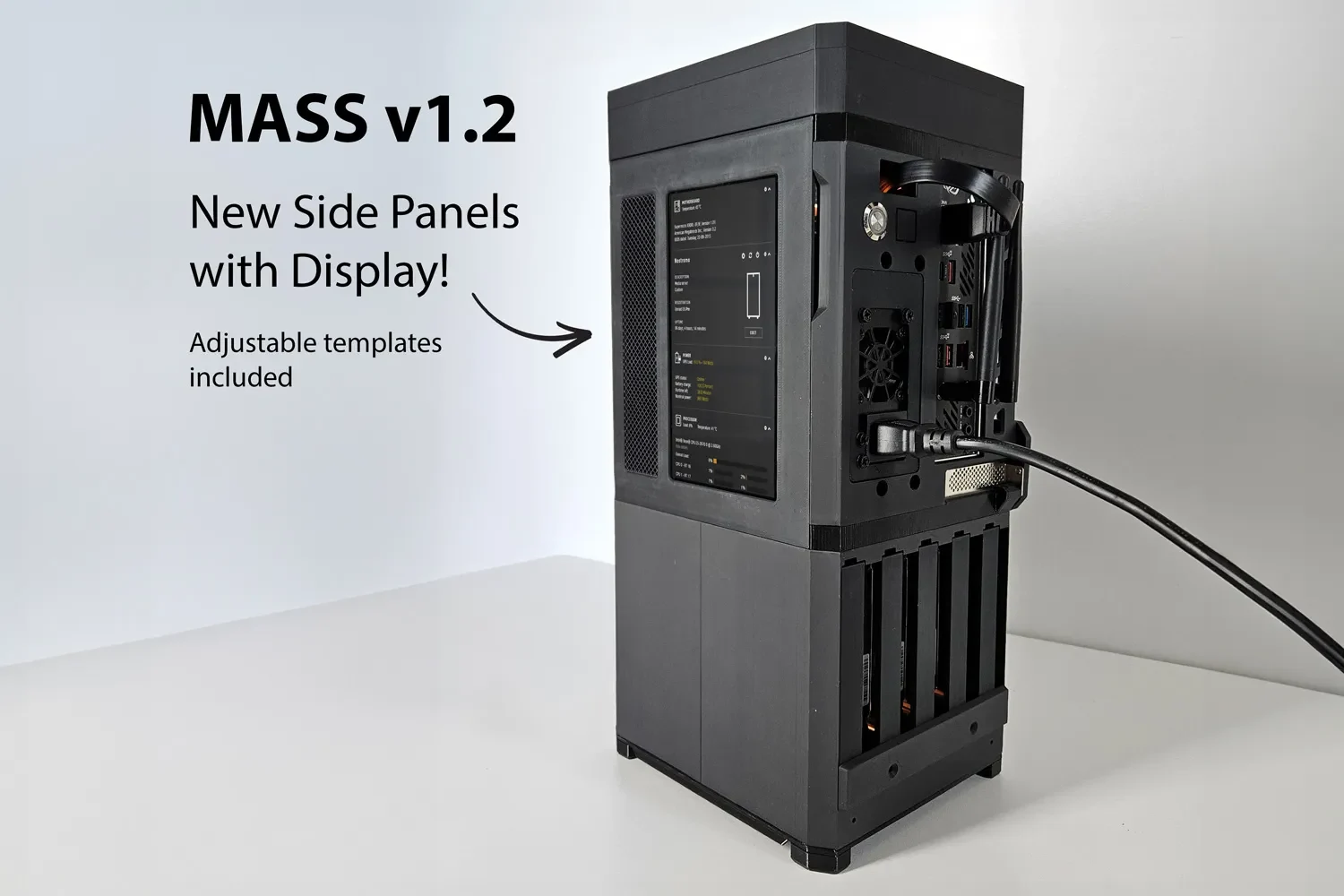

Добавлены новые боковые панели со встроенными дисплеями.
Регулируемые шаблоны САПР для боковых панелей
Проход HDMI/USB добавлен сзади
Добавлен новый модуль с двумя разделенными отсека��и.
Добавлен фиксатор привода без инструментов
Дополнительный вариант винта и контргайки для фиксатора привода
Модуль отсеков имеет улучшенные зазоры для разъемов SATA.
Примечание. Старый модуль отсеков для одного корпуса теперь находится в дополнительной папке. Все обновления обратно совместимы.
Обсуждения Reddit на MASS:
r/datahoarder — бесплатный модульный корпус NAS
r/sffpc — бесплатный стекируемый корпус NAS ITX
Часто задаваемые вопросы
▶Сколько стоит печать?
1-2 кг нити. MASS протестирован на стандартном PETG. Обычно вы можете найти рулоны по 1 кг по цене 13 долларов США за кг каждый (ссылка), 12 долларов США за кг, если вы покупаете 4 (ссылка), 10 долларов США за кг, если вы покупаете 10 (ссы��ка).
▶Разница между премиум и бесплатным?
Premium имеет поддержку слота PCIE, вмещает 5 дисков на каждый блок, поддерживает до 13 дисков, имеет ручки, дополнительные адаптеры для 2,5-дюймовых дисков, кронштейн Flex PSU, дополнительные модули вентиляторов и постоянные обновления. Он поддерживает разработку более интересных проектов.
▶Может ли бесплатная версия использовать премиум-модули?
Нет. Бесплатная версия MASS была оригинальной моделью без слота PCIE, что делало ее тоньше на 11 мм по ширине башни.
