современная лампа середины века

Наконец-то это произошло! День, о котором мечтает каждый энтузиаст 3D-печати. Моя девушка вошла в комнату в среду вечером, показала мне изображение лампы и спросила: «Можете ли вы спроектировать и распечатать для меня что-нибудь подобное?» Мало ли она знала, что на этой неделе на конкурсе будут светодиодные рассеиватели, которые, я думаю, в более широком смысле можно понимать как лампы (обещаю, я использую светодиодную лампочку). Проблема, однако, в том, что мне нужно лететь в полдень пятницы. А у меня работа в четверг. К счастью, кто может спать рядом <широко показывает на мир>.

Ниже представлено то, что я спроектировал, напечатал, собрал и сфотографировал практически за один день.

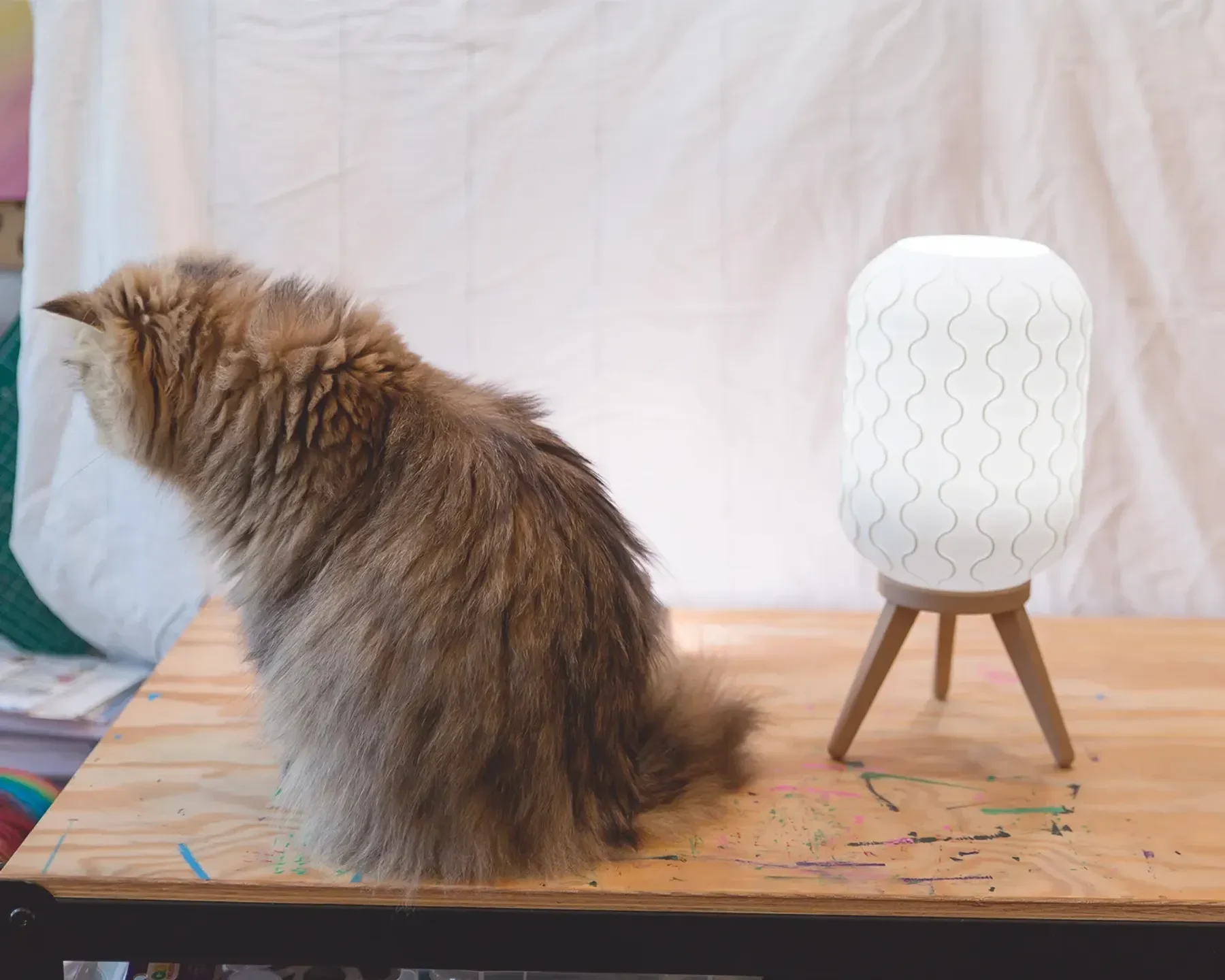

Кроме того, я думаю, что кот злится на меня. Сегодня она отказалась участвовать в фотосессии. Мне следует подумать о приобретении банана для будущих нужд.

Материалы

В дополнение ко всем распечатанным в этом посте деталям вам понадобится стандартный световой шнур HEMMA длиной 40 мм. Часто в Интернете их называют «шнур подвесного светильника» или «комплект подвесного светильника». Я купил именно этот, но размеры совпадают с размерами нескольких других комплектов, которые я покупал ранее, поэтому я почти уверен, что они все одинако��ы. Этот веревочный шнур выглядит очень мило и с лампой. Вам также понадобится стандартная лампочка.

Хотя это необязательно, вам также может понадобиться инструмент для удаления заусенцев, бритва или нож X-Acto, а также немного наждачной бумаги для очистки отпечатков (очистка любой слоновьей ноги будет необходима для хорошей подгонки этой модели).

Печать

Вам нужно будет распечатать по одной детали каждой детали: абажур, вставку, основание и по одной прокладки каждой детали. Все детали предназначены для печати на стандартном принтере без каких-либо модификаций. Вот настройки, которые я рекомендую для каждого:

Настройки абажура лампы

Распечатайте это в режиме вазы. Если вы не хотите добиться каког��-то визуального эффекта, я предлагаю напечатать это белой нитью. Мои настройки были следующими:

Режим спиральной вазы / Спираль внешнего контура (т. е. режим вазы): включите этот параметр, в этом вся суть этого режима.
Высота слоя: 0,25 мм
Ширина линии/Ширина экструзии: 0,7 мм (вы можете установить это значение даже при печати с соплом 0,4 мм!)
Нижние слои: 3 (не выше 0,9 мм)
Скорость стены: 40 мм/с (вы можете немного увеличить ее, если уверены в своем принтере)
Температура печати: на 10 градусов выше обычной температуры.

Примечание. Пользователи Cura 5, обязательно снимите флажок «Удалить все отверстия» при нарезке, так как нам нужны отверстия внизу.

Настройки вставки лампы

Эта модель также печатает в режиме вазы. Я мог бы распечатать его в обычном режиме, но мне нравится режим вазы, и он быстрее. Плюс выглядит аккуратно! Мои настройки были следующими:

Режим спиральной вазы / Спираль внешнего контура (т. е. режим вазы): включите этот параметр, в этом вся суть этого режима.
Высота слоя: 0,3 мм
Ширина линии/Ширина экструзии: 0,8 мм (вы можете установить это значение даже при печати с соплом 0,4 мм!)
Нижние слои: 0 (оставьте нижний полностью открытым!)
Скорость стены: 30 мм/с (вы можете немного увеличить ее, если уверены в своем принтере)
Температура печати: на 10 градусов выше обычной температуры.
Настройки цоколя лампы

Действительно, здесь можно печатать любым стандартным профилем, здесь нет ничего особенного. Однако вот мои настройки:

Высота слоя: 0,3 мм
Ширина линии/Ширина экструзии: 0,8 мм (вы можете установить это значение даже при печати с соплом 0,4 мм!)
Нижние слои: 4
Верхние слои: 5
Заполнение: 15%, гироид
Скорость: 50 мм/с
Скорость стены: 25 мм/с.
Температура ��ечати: на 10 градусов выше обычной температуры.
Настройки проставки

Как и база, настройки здесь не имеют большого значения. Важно то, чтобы вся деталь была цельной (что легко сделать, поскольку ее высота составляет от 1 до 2 мм). Вы можете просто нарезать их с теми же настройками, что и основу.

Очистка и сборка

1. Удалите заусенцы с отверстия в цоколе лампы в том месте, где оно соприкасалось с рабочей пластиной (фактически сверху, если вы поместите основание на ножки), с внутренней стороны вставки лампы в том месте, где оно соприкасалось с рабочей пластиной, и зачистите все потенциальные дефекты в нижней части.
