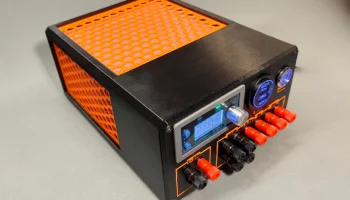

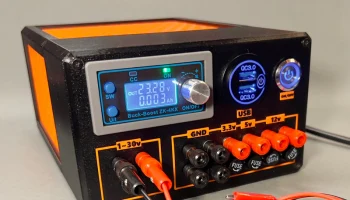

Переработанный лабораторный блок питания ATX........

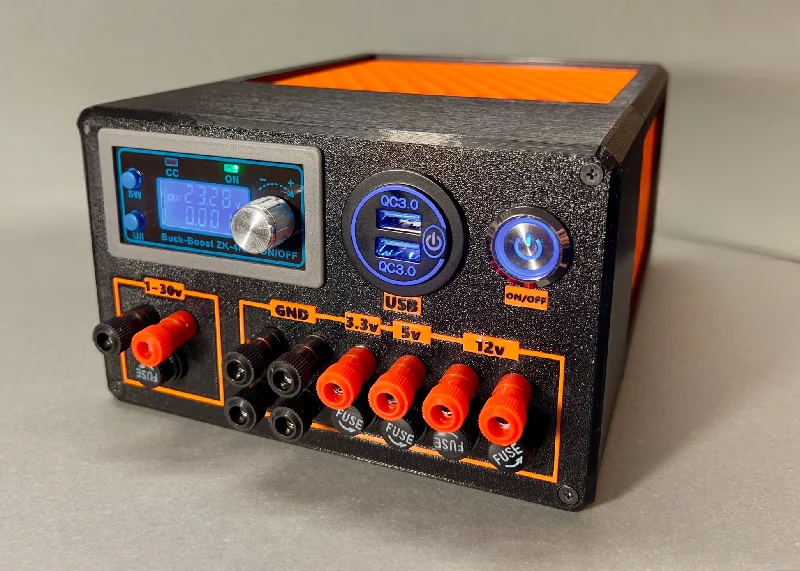

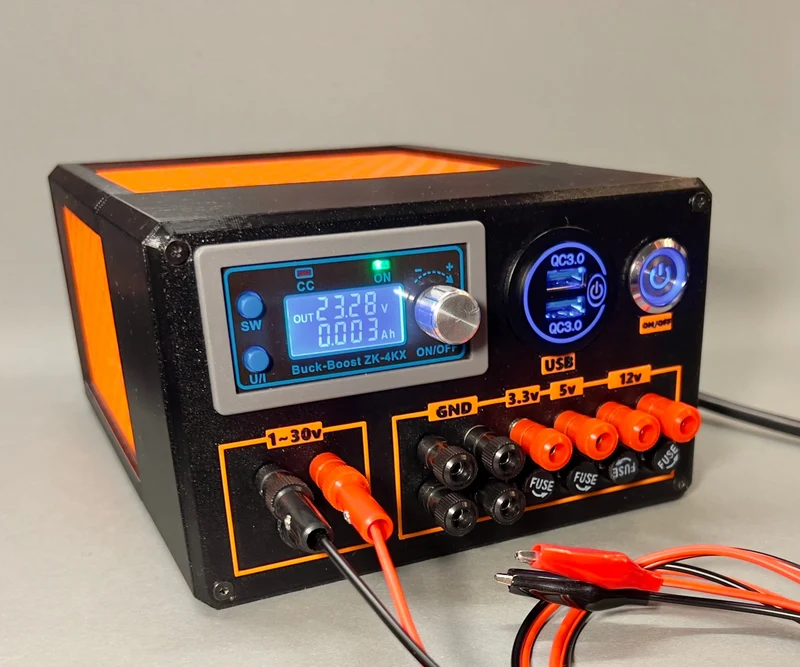

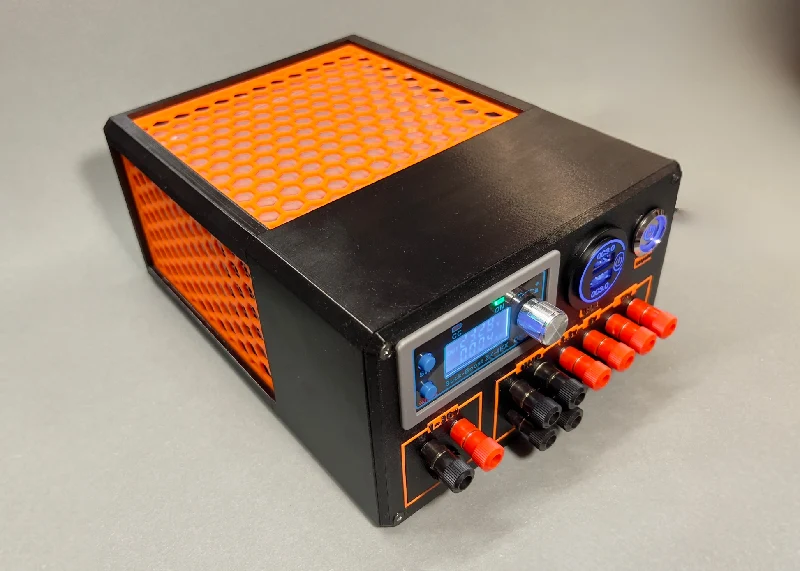

Мне хотелось объединить все в единое целое, поэтому я сделал это. Этот проект обеспечивает надежный и регулируемый источник питания без больших затрат. Вы можете завершить весь проект всего за 50 долларов! Преобразование блока питания ATX позволяет создать несколько выходов напряжения, включая переменный выход 0,5-30 В и стабильные напряжения 3,3 В, 5 В и 12 В. Кроме того, имеются USB-выходы для устройств, которым требуется питание 5 В. Это преобразование не только утилизирует старый блок питания, но и предлагает экономичную альтернативу коммерческим лабораторным источникам питания.
Список материалов
Ниже приведен список необходимых запчастей, включая количество и ссылки для покупки.
Рамка для 3D-печати — 1 комплект (специально разработанная для размещения блока питания и дополнительных компонентов)
Кнопка питания 19 мм — 1x — я использовал фиксированные самоблокирующиеся 9-30 В (12 В 24 В).
Двойной USB-разъем — 1x
Комплект предохранителей для стеклянной трубки — 1 комплект
Держатели предохранителей — 4x
Модуль понижающего преобразователя — 1x
Резистор в алюминиевом корпусе с проволочной обмоткой, 50 Вт, 8 Ом — 1 шт.
Розетки-бананы (красные и черные) — по 5 штук каждого цвета.
Латунные вставки M3 — 8x — я использовал M3*4*4,2.
Блок винтовых клемм — 1x (берите тот, у которого номинал тока выше максимального тока вашего блока питания)
Втулки с наконечниками — 1 комплект
Изолированные разъемы
Винты М3
Термоусадочные трубки
Любой блок питания ATX (немодульный)
Полное пошаговое руководство по созданию этого проекта можно найти в моем подробном посте Instructables. Там вы найдете подробные инструкции, советы и подробные объяснения, которые помогут вам успешно собрать собственный лабораторный источник питания. Независимо от того, являетесь ли вы опытным мастером или новичком, руководство проведет вас через каждый этап, от разборки блока питания до подключения проводов и окончательной сборки. Благодаря четким изображениям и подробным объяснениям у вас будет вся информация, необходимая для создания функционального и надежного лабораторного источника питания.
Если вам нужен еще более интересный проект в области электроники, ознакомьтесь с моей статьей «Домашняя автоматизация: интеллектуальное релейное управление для вашего корпуса 3D-принтера».
Отказ от ответственности
Обратите внимание, что этот проект предполагает работу с электрическими компонентами и источниками пита��ия, которые могут быть опасными, если с ними не обращаться должным образом. Обязательно соблюдайте все меры предосторожности и дважды проверяйте свою работу. Я не несу ответственности за любой ущерб, травмы или убытки, которые могут возникнуть в результате следования этому руководству. Действуйте на свой страх и риск и всегда уделяйте приоритетное внимание безопасности.
