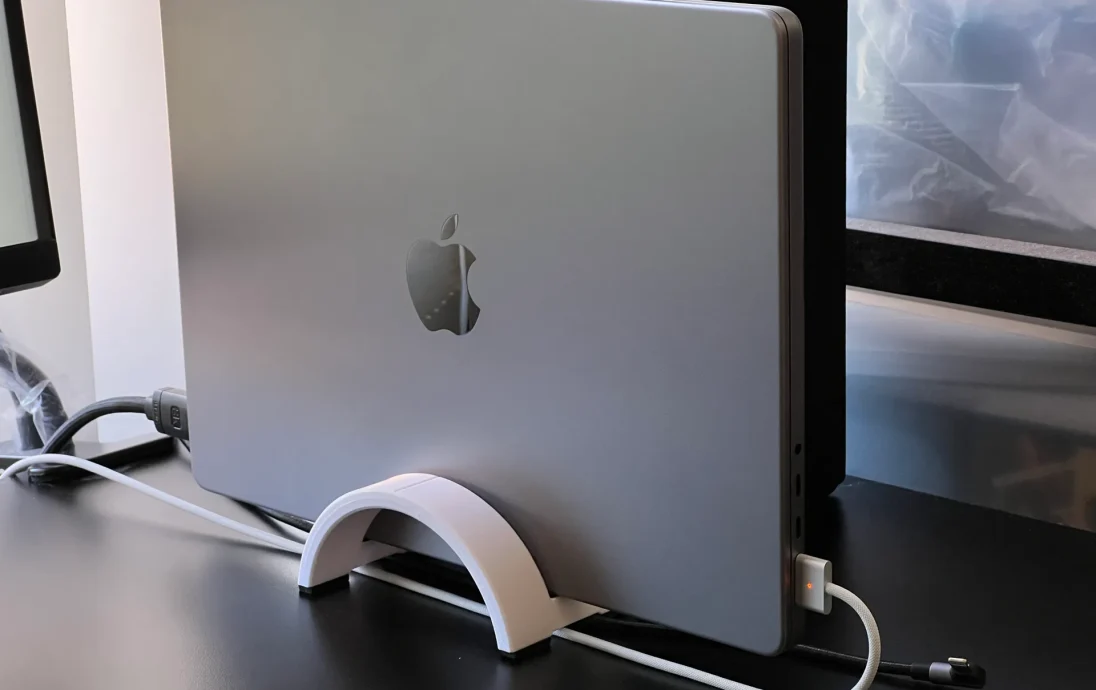

The Observatory: параметрическая вертикальная подставка для ноутбука M1 Pro/M1 Max MacBook Pro (2021 г.)

Мне не удалось найти вертикальную подставку-раскладушку, отвечающую моим требованиям, поэтому я сделал свою. Подходит для MacBook Pro 14 и 16 дюймов M1 Pro/M1 Max (модель 2021 г.) и предназначен для использования с липкими нескользящими резиновыми ножками.

Примечание к бета-версии:

16-дюймовая версия еще не тестировалась, но она должна работать, поскольку единственная разница — это толщина/ширина выреза, в котором находится MacBook Pro. Если вы успешно распечатали и использовали 16-дюймовую версию этой подставки, дайте мне знать или опубликуйте сообщение Make!

Особенности/спецификации
Ширина 70 мм для максимальной устойчивости.

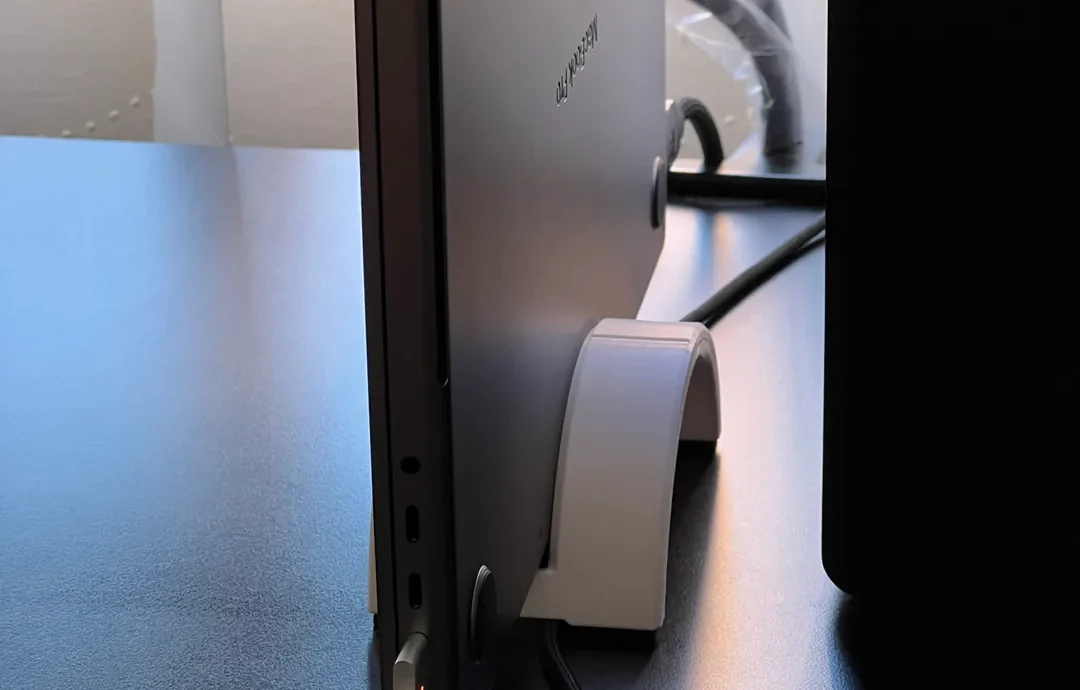

подвешивает ноутбук на высоте 15 мм над поверхностью стола, чтобы обеспечить циркуляцию воздуха под задними вентиляционными отверстиями и вокруг них.

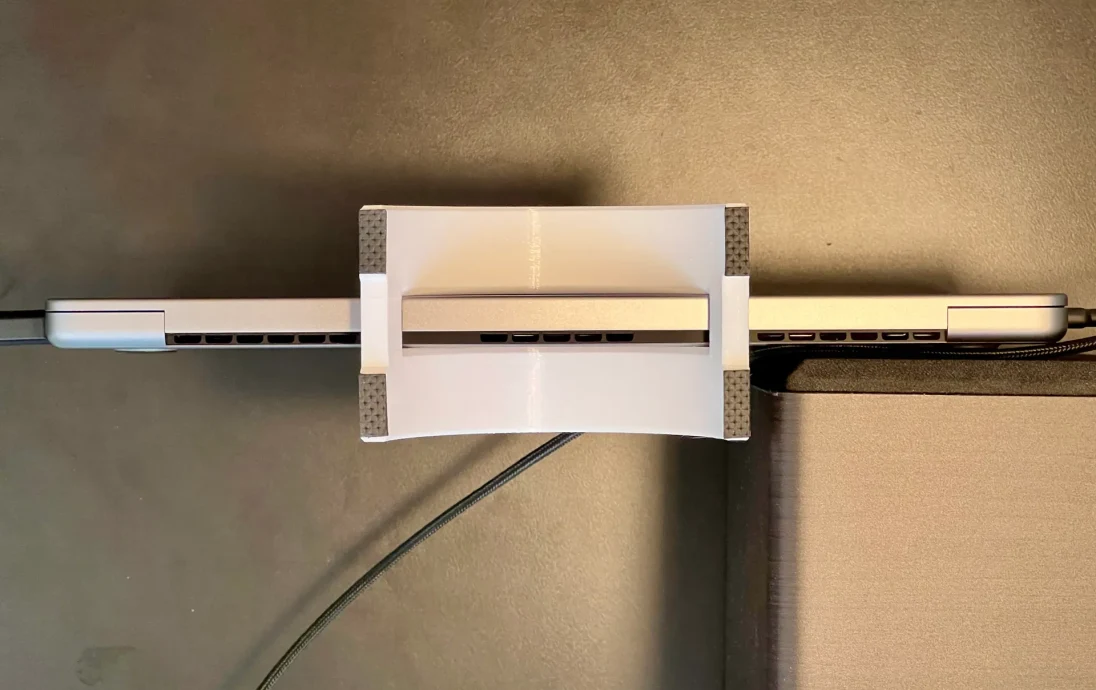

позволяет избежать перекрытия задних вентиляционных отверстий при условии, что вы правильно отцентр��руете MBP на подставке, совместив выемку в верхней части дуги с серединой логотипа Apple (или тисненого текста «MacBook Pro» на нижней стороне)
включает в себя прорезь для прокладки кабеля под подставкой (предназначена для большинства плетеных кабелей диаметром до 4,1 мм, включая кабель MagSafe 3)
параметрический Fusion 360 (.f3d) и исходный файл STEP включены, так что вы можете настроить и изменить размер модели для вашего конкретного случая использования.
Отказ от ответственности и предупреждение

Как всегда, распечатайте и используйте это на свой страх и риск. Эта подставка предназначена только для легких/средних рабочих нагрузок. Мне это помогло, но я не несу и не могу нести ответственность за любые сбои или ущерб вашему компьютеру/имуществу.

Ноутбуки могут сильно нагреваться при больших нагрузках. Существует вполне реальная вероятность того, что напечатанная на 3D-принтере подставка может деформироваться и выйти из строя при высоких температурах. Примите все необходимые меры предосторожности! Если вы регулярно нагреваете свой ноутбук, я настоятельно рекомендую вместо этого использовать металлическую/алюминиевую подставку.

Файлы моделей

В комплект входят два варианта модели 3MF:

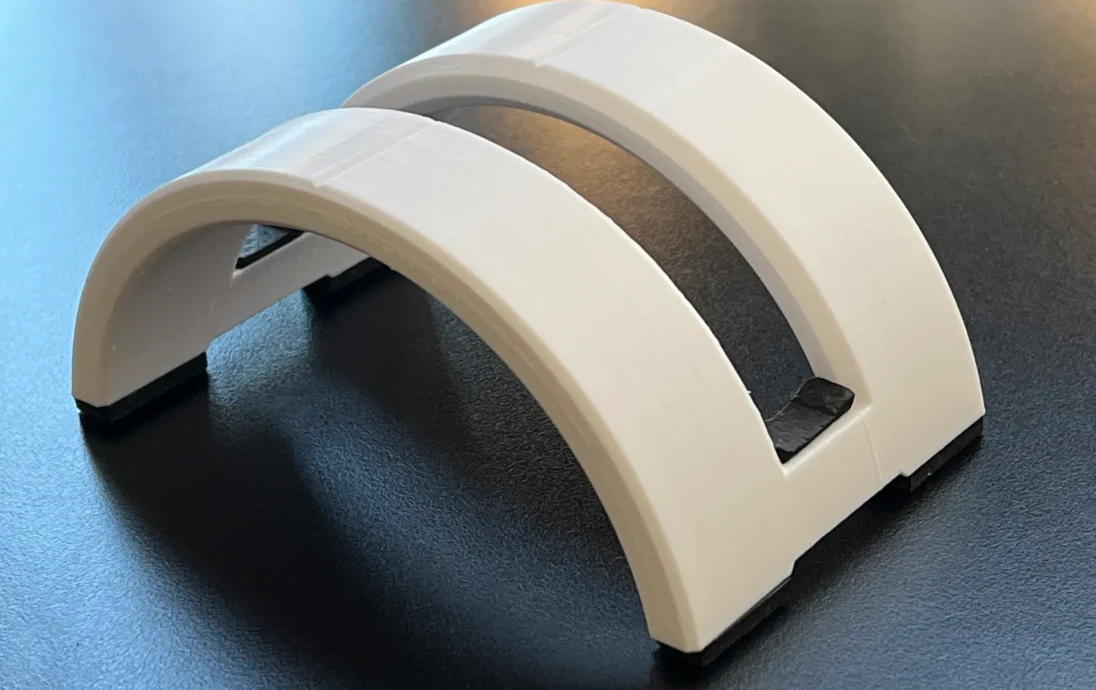

Первый (предпочтительный вариант) предназначен для использования с клейкими нескользящими резиновыми/силиконовыми ножками толщиной 2,8 мм — их можно приобрести на eBay/Amazon или в большинстве хозяйственных магазинов, просто возьмите несколько больших прямоугольных подушечек и отрежьте их по размеру. В дополнение к четырем ножкам я настоятельно рекомендую также добавить резиновые прокладки к двум опорным балкам, которые удерживают ноутбук, чтобы избежать скольжения.

Вот конкретные резиновые подушечки, которые я использовал, но вы можете использовать все, что у вас есть под рукой:
https://www.ebay.com.au/itm/114473036896
(обратите внимание, что в описании продукта указана толщина 4 мм, но вам необходимо учитывать фактическую толщину после сжатия резиновых прокладок/под нагрузкой)

Другая модель 3MF предполагает, что вы не будете приклеивать снизу резиновые ножки. Единственная разница — это размер вертикального зазора д��я слота для прокладки кабелей и высота, на которой поддерживается ноутбук. Я не рекомендую использовать эту версию подставки как есть, так как она не имеет достаточного сцепления, легко скользит по столу и менее устойчива.

Обратите внимание, что вы можете использовать эту последнюю модель с собственной измеренной толщиной резиновых ножек, отрезав лишнюю высоту нижней вертикали в PrusaSlicer с помощью инструмента «Вырезать», вот так:

Parametric Fusion 360 (.f3d) и исходный файл STEP

Я включил исходные файлы на случай, если вы захотите создать свои собственные версии/ремиксы. Я все еще новичок в F360, поэтому прошу прощения за беспорядочный дизайн, но я использовал параметры везде, где это возможно, чтобы вы могли легко настроить большинство размеров.

Например, значение RubberFeetThickness по умолчанию составляет 2,8 мм. Установите значение 0 мм, если вы не планируете добавлять резиновые ножки.

Параметр LaptopHeightOrThicknessOfficial определяет толщину/ширину выреза, в котором находится ноутбук, и может быть установлен либо в MBP14Inch2021Height, либо в MBP16Inch2021Height, либо в любое другое значение. Вы можете настроить это, если используете защитный чехол для MBP или делаете ремикс для другого ноутбука. Затем к этому добавляется значение LooseTolerance по умолчанию, равное 0,4 мм, чтобы ноутбук можно было легко вставлять/извлекать без трения. Вы можете уменьшить значение допуска до 0,2 мм, если хотите, чтобы было очень плотно.
