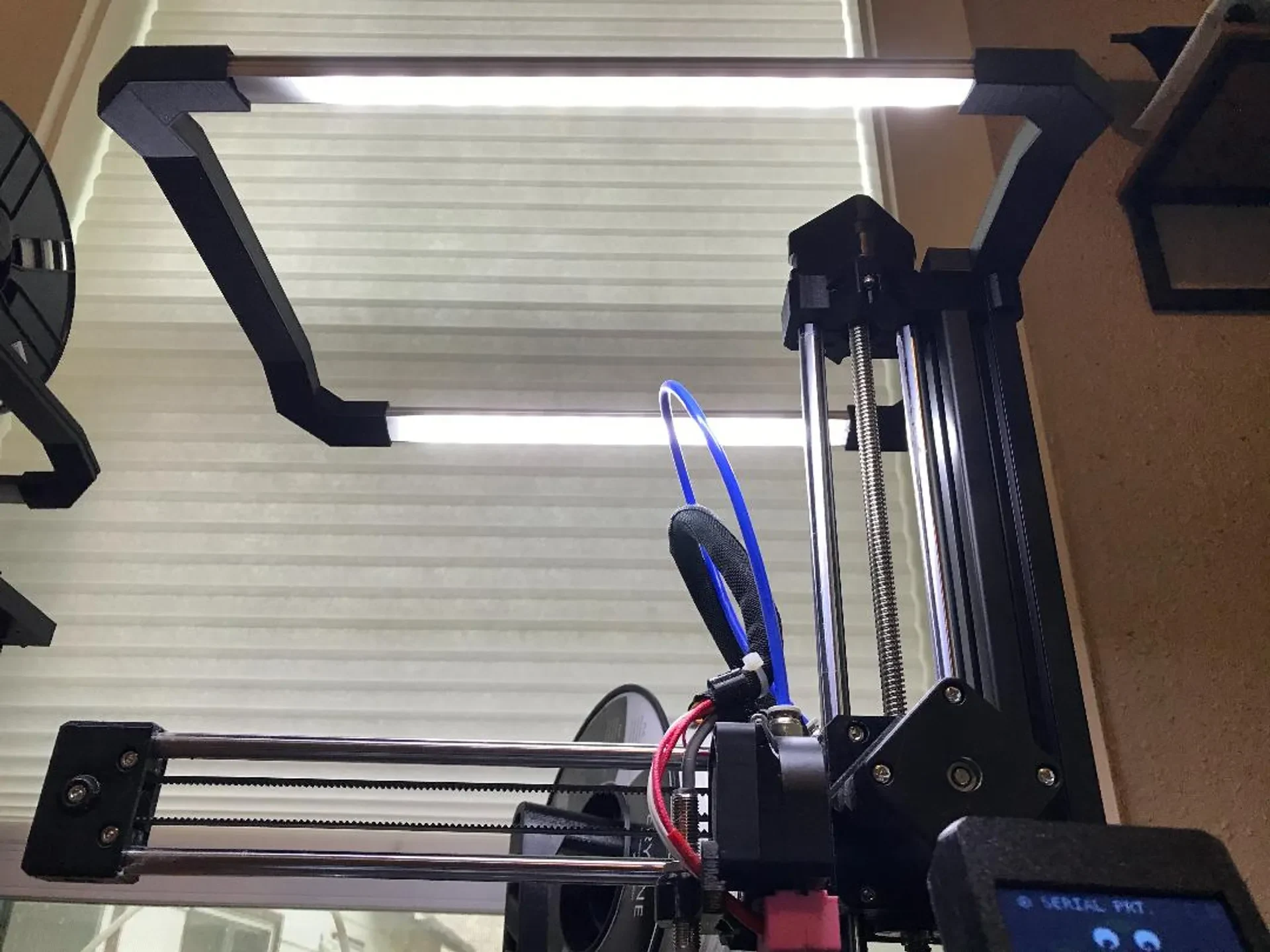

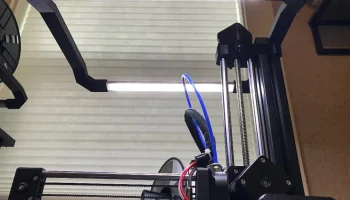

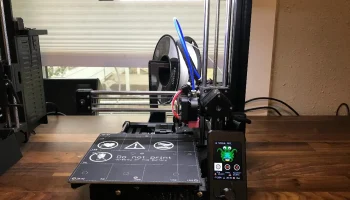

Светодиодная световая панель Prusa Mini

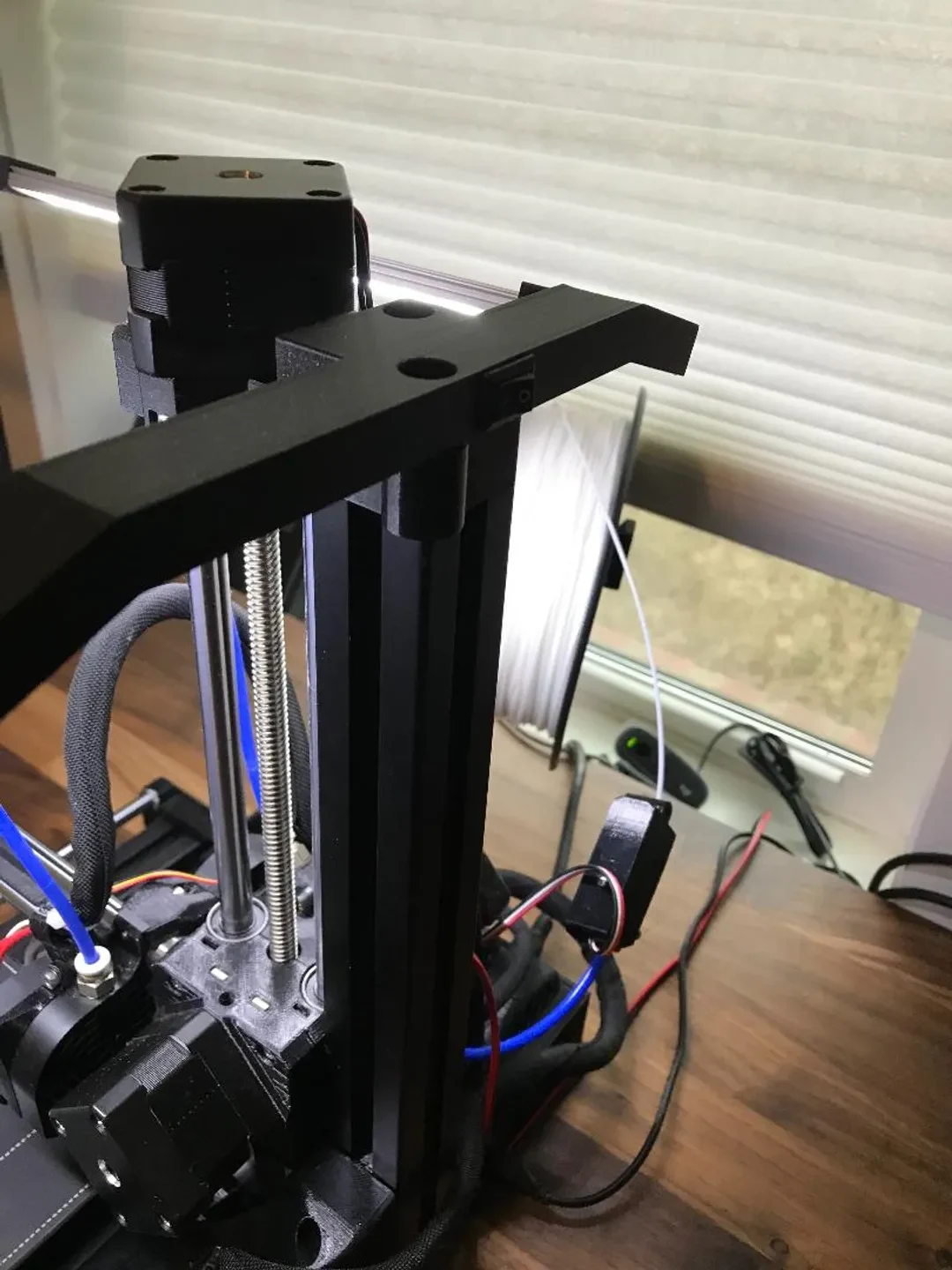

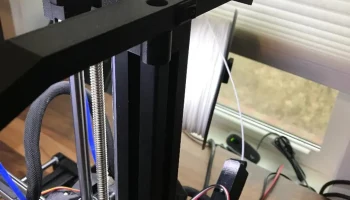

Это светодиодная световая панель для Prusa Mini. Эта световая панель питается от источника питания 12 В. Он крепится к верхней части оси Z с помощью (2) винтов с полукруглой головкой 5Mx20. Штатные винты 5Mx15. Выключатель питания расположен над экструзией оси Z 3030, а провод проходит по задней стороне экструзии и скрыт, как и провод двигателя оси Z.
Распечатайте файлы на обратной стороне скобками вверх. Используйте опоры под колышки на правом кронштейне. Никаких других опор не требуется. Загруженный файл gcode имеет все необходимые поддержки и настроен для MK3 с использованием PLA. Я также загрузил файлы для печати на Mini. Вам придется распечатать каждую скобку отдельно.

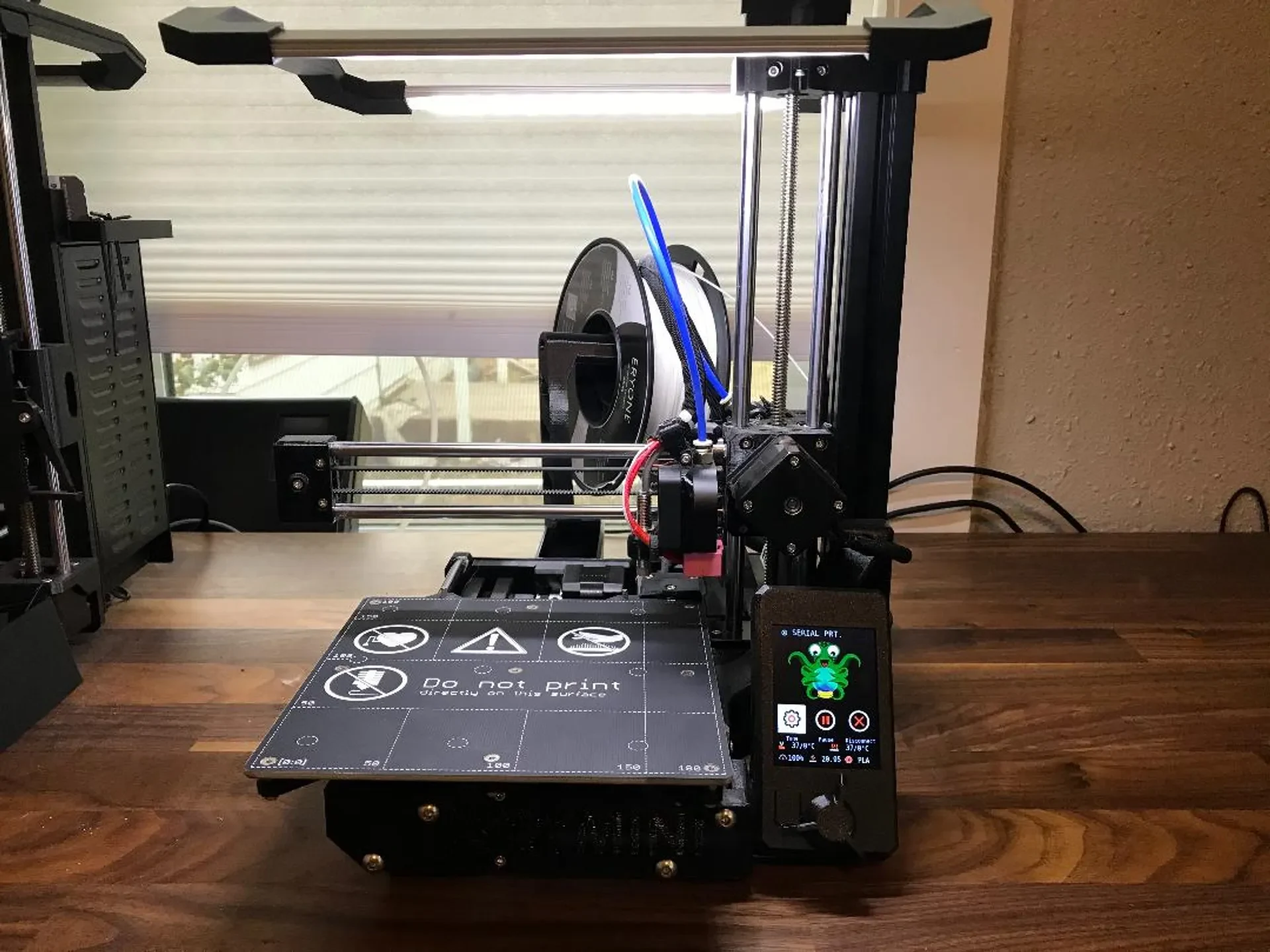

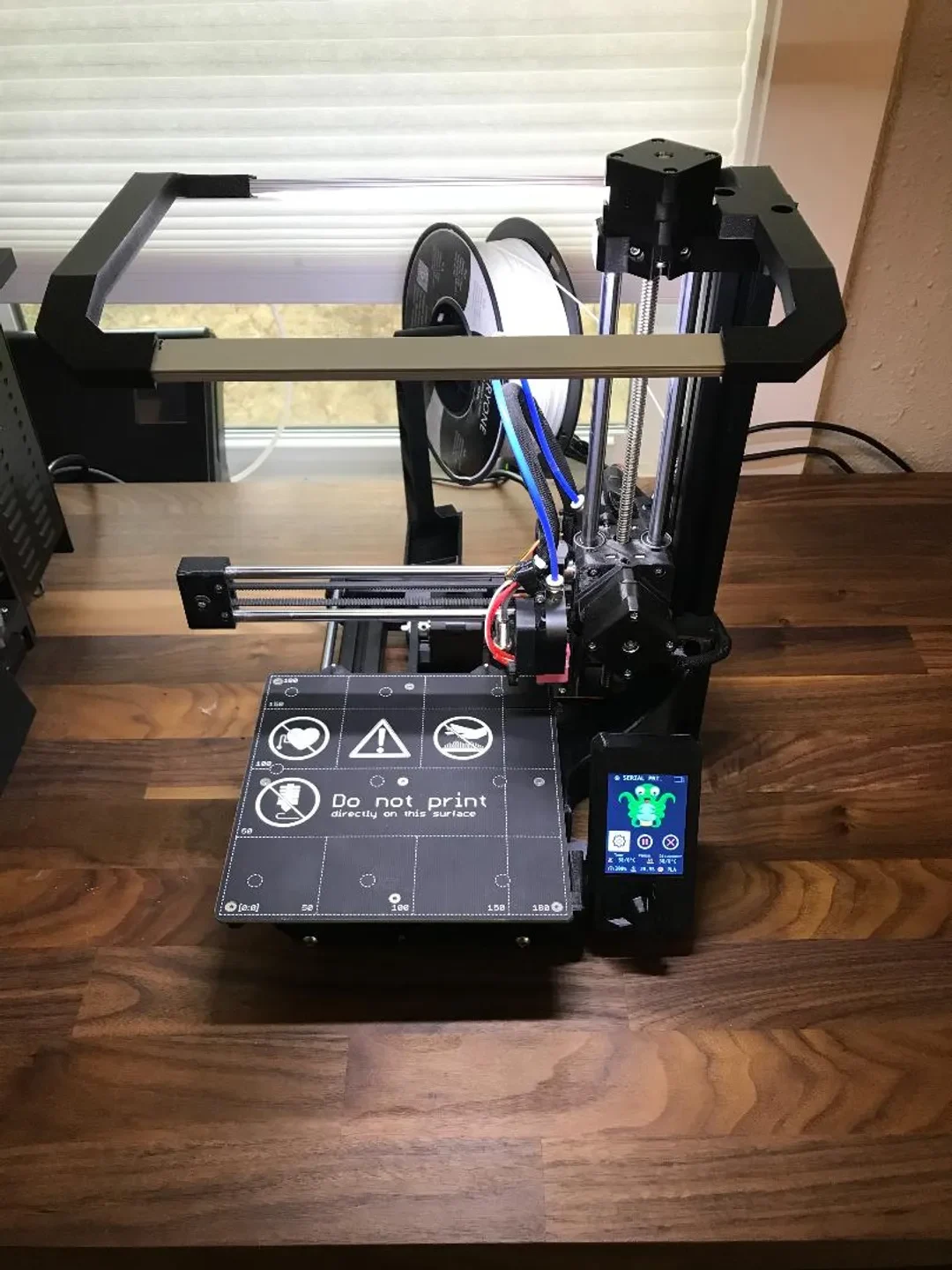

Окончательный собранный размер составляет 13 x 9 дюймов. Конец световой полосы совпадает с концом оси X.
18.09.2020
Я загрузил файлы .STEP, чтобы вы могли их настроить по мере необходимости. Полегче со мной. Когда я делал это, я никогда ничего не делал в Fusion. Поэтому они грязные.
Распечатать инструкции
Инструкции по сборке

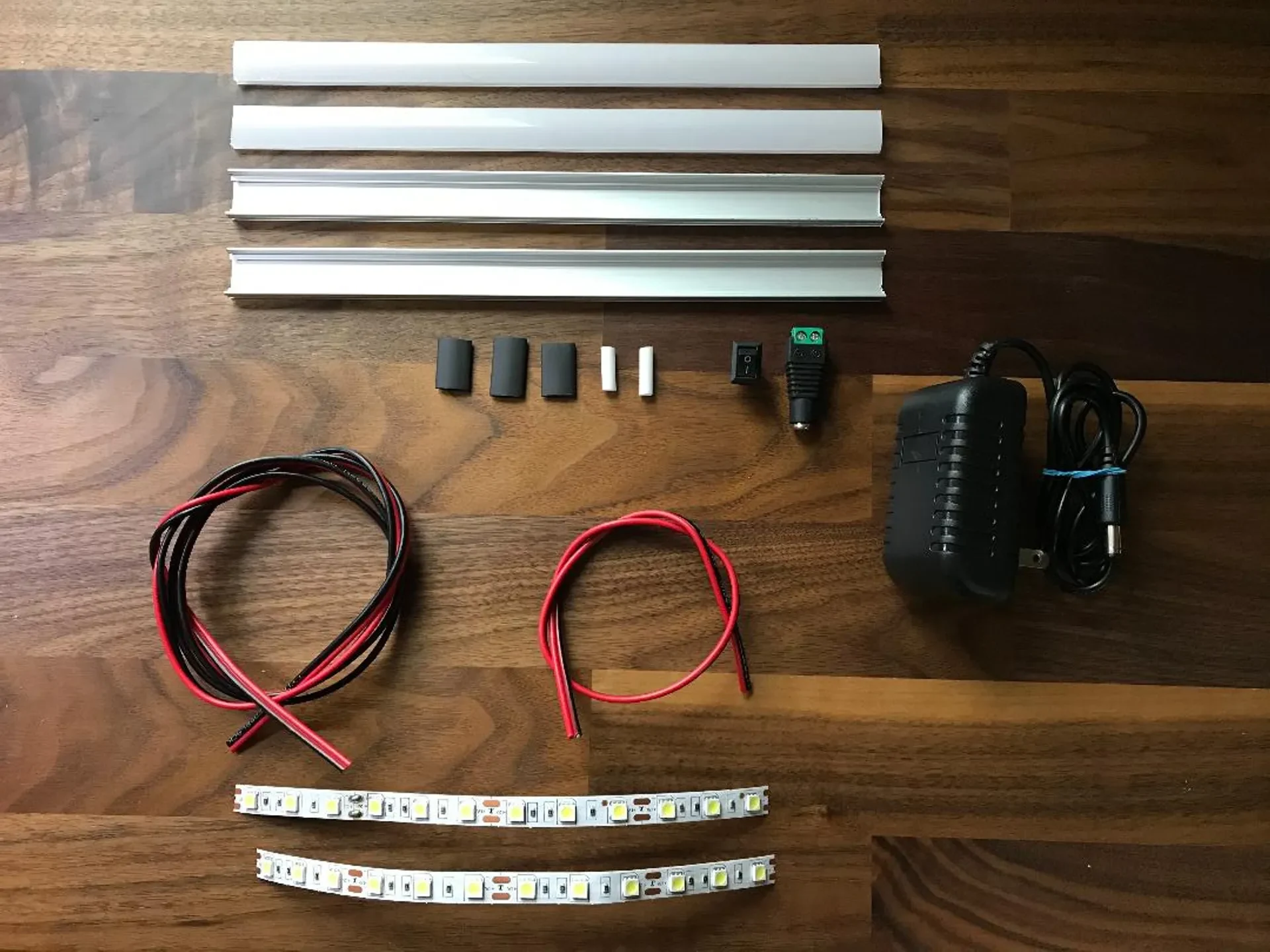

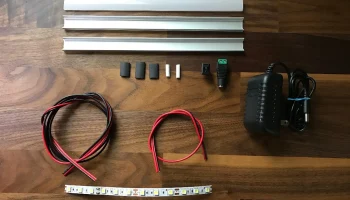

Купите комплект запчастей здесь
Необходимые инструменты:
Паяльник
Припой
Инструменты для зачистки проводов
Плоскогубцы с острыми носами
Маленькая плоская отвертка

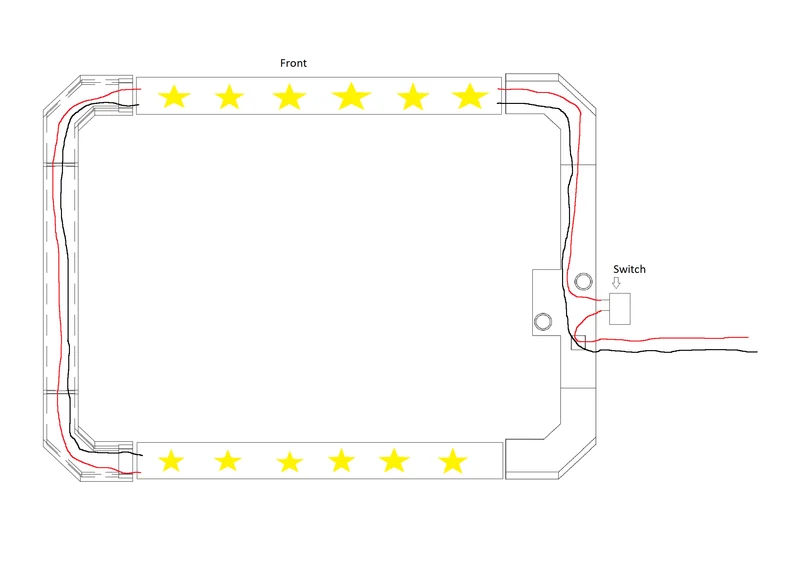

Используя ужасную картинку электрической схемы, вы сможете разобраться в этой установке. Извините, я не художник.
Шаг 1.
Первый шаг — протянуть провод длиной 36 дюймов через маленькое квадратное отверстие в нижней части правого бокового кронштейна. Пропустить его через более длинную ножку светильника. Вы должны увидеть провод через отверстие переключателя. Как тол��ко вы вытащите провод из отверстия длинной ножки, возьмите провод через отверстие переключателя и потяните его вверх. Затем вы обрежете красный провод и отклеите его, чтобы можно было припаять его к переключателю. Перед пайкой наденьте на провод небольшую термоусадочную трубку. клеммы сжимают термоусадку на клеммах. Вставьте провод обратно и установите переключатель.
Шаг 2.
Теперь переходим к зачистке конца проволоки на конце длинной ножки. Здесь вы выполните первое подключение к светодиодам. Помните, что красный провод подключен к положительной контактной площадке светодиодов. Рядом с отрицательными медными контактами имеется маленький знак "-". Наденьте термоусадку на светодиоды и сдвиньте ее обратно к середине. Для этой светодиодной ленты вам понадобится 2 куска термоусадки. Припаяйте провода к контактным площадкам. Будьте осторожны, они хрупкие. После того, как вы припаяли провода, наденьте термоусадку на место пайки и уменьшите ее.
Шаг 3.
Шаг 3 аналогичен шагу 2. Только на противоположном конце. Возьмите проволоку длиной 15 дюй��ов и зачистите концы. Припаяйте их к медным клеммам на противоположном конце первой пайки. Теперь переместите второй кусок термоусадки, которую вы надели на светодиоды на шаге 2, и усадите его на клеммы.
Шаг 4.
Пропустите 15-дюймовый кусок провода через левый кронштейн. При выполнении этой задачи плечи кронштейна сгибаются вверх. При установке они будут изгибаться к основанию. Как только провод пройдет до конца, вы можете зачистить концы и припаять их ко второму на��ору светодиодов. Вам предоставляется дополнительный провод, чтобы вы могли обрезать его перед пайкой или просто вставить обратно в кронштейн. Наденьте последний кусок термоусадки на светодиоды и усадите его вниз по последнему паяному соединению.
Шаг 5.
Разложите алюминиевый U-образный швеллер. Снимите подложку со светодиодов. Вы разместите светодиоды по центру канала. Они не дойдут до конца канала, так как некоторые из них находятся внутри скобок. С точки зрения длины центра, и все будет в порядке. Будьте осторожны, поскольку они хрупкие, когда вы их сгибаете и перемещаете. Сделайте это для обоих каналов и вставьте каждый в кронштейны.
В зависимости от допусков принтера вы можете использовать горячий клей на концах кронштейнов, чтобы более надежно удерживать алюминиевый U-образный канал. Я не нашел в этом необходимости, но это вариант.
Шаг 6.
Оторвите концы длинного куска
