Защелкивающийся светильник Infinity Cube Light (без клея)
Понравилась идея Infinity Cube Light от Джеймса, но не понравилась идея склеивать все это вместе. Поэтому я смоделировал систему защелкивающихся вкладок, сохраняя размеры оригинала как внутри, так и снаружи.
Все детали соединяются вместе. Клей не требуется!
Настройки и материалы
При печати используется сопло 0,4 и высота слоя 0,3, рамка из PLA Prusament Galaxy Black, диффузоры из PLA Inland White. Даже в PLA стыки рамы прочно держались через 9 месяцев.

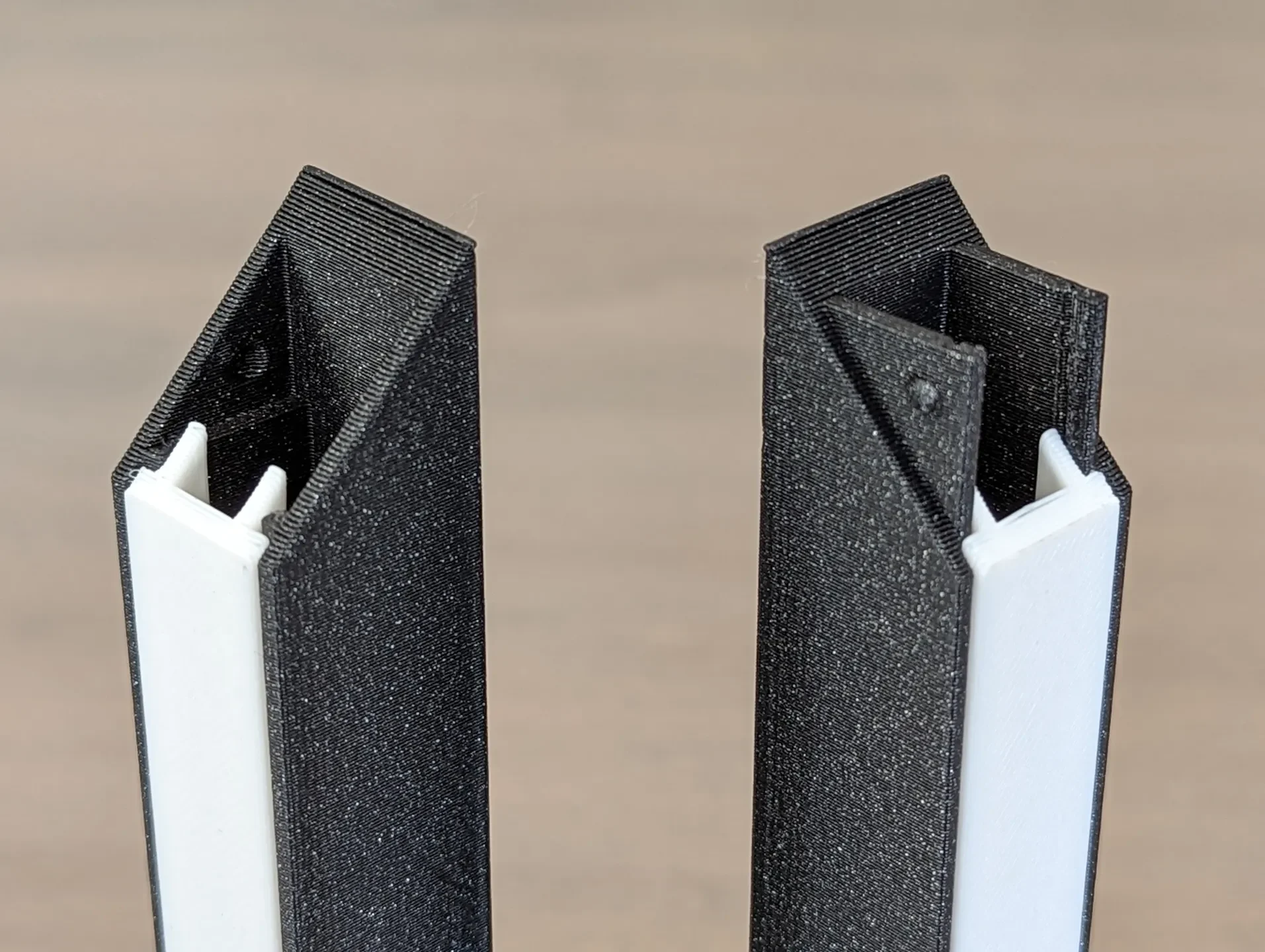

Также в комплект поставки входит защелкивающаяся рамка с большим отверстием для прохода стандартного 3-контактного разъема JST SM (штекер или гнездо), обычно используемого на светодиодных лентах.
Необходимые детали
2x моментальная рамка
1x защелкивающаяся рамка с отверстием или защелкивающаяся рамка с большим отверстием
3 больших защелкивающихся диффузора
6x защелкивающийся маленький рассеиватель
Сборка

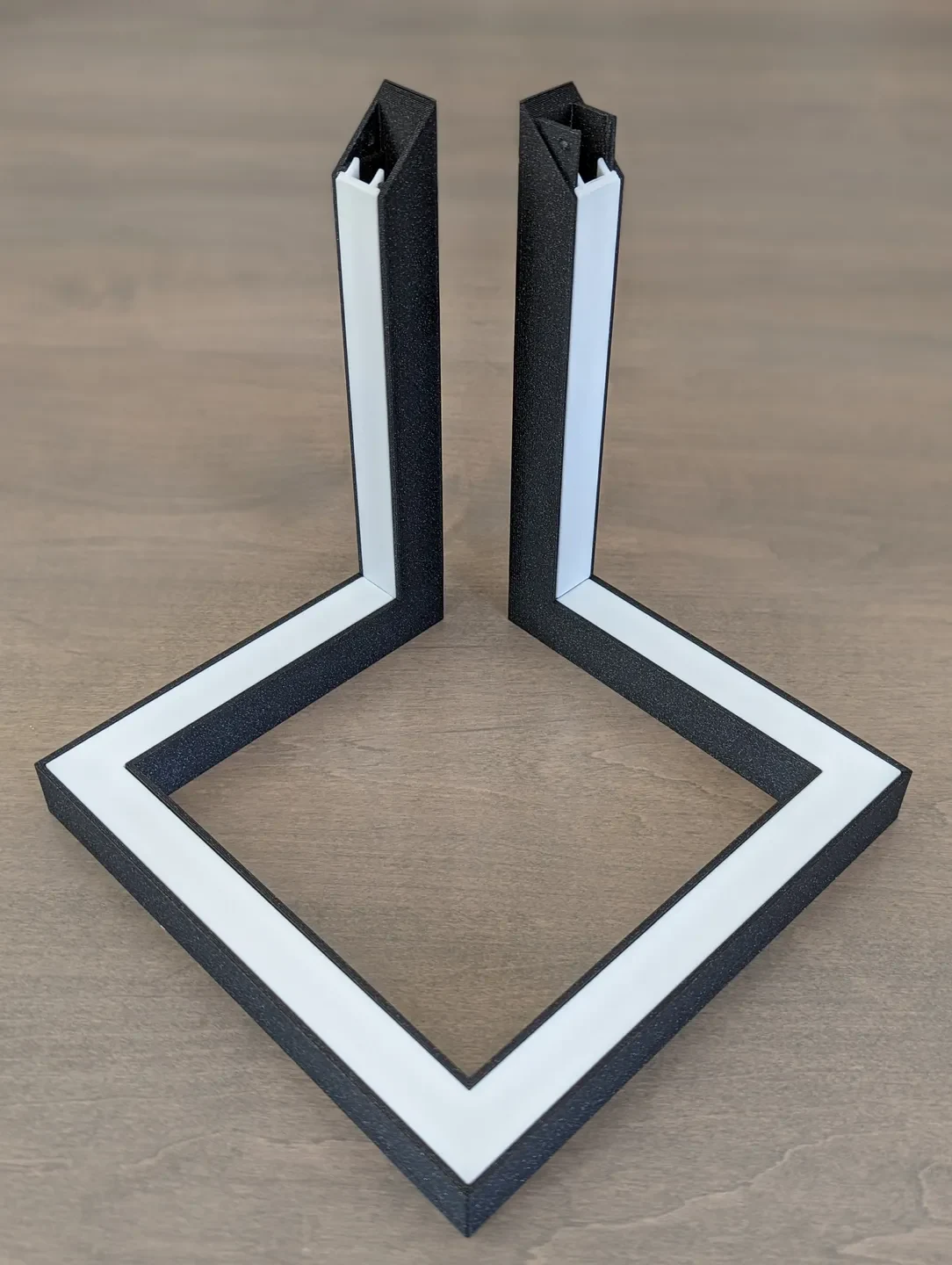

Добавьте светодиодное освещение и соедините 3 рамы.
Вставьте все маленькие диффузоры.
Для каждого кадра:

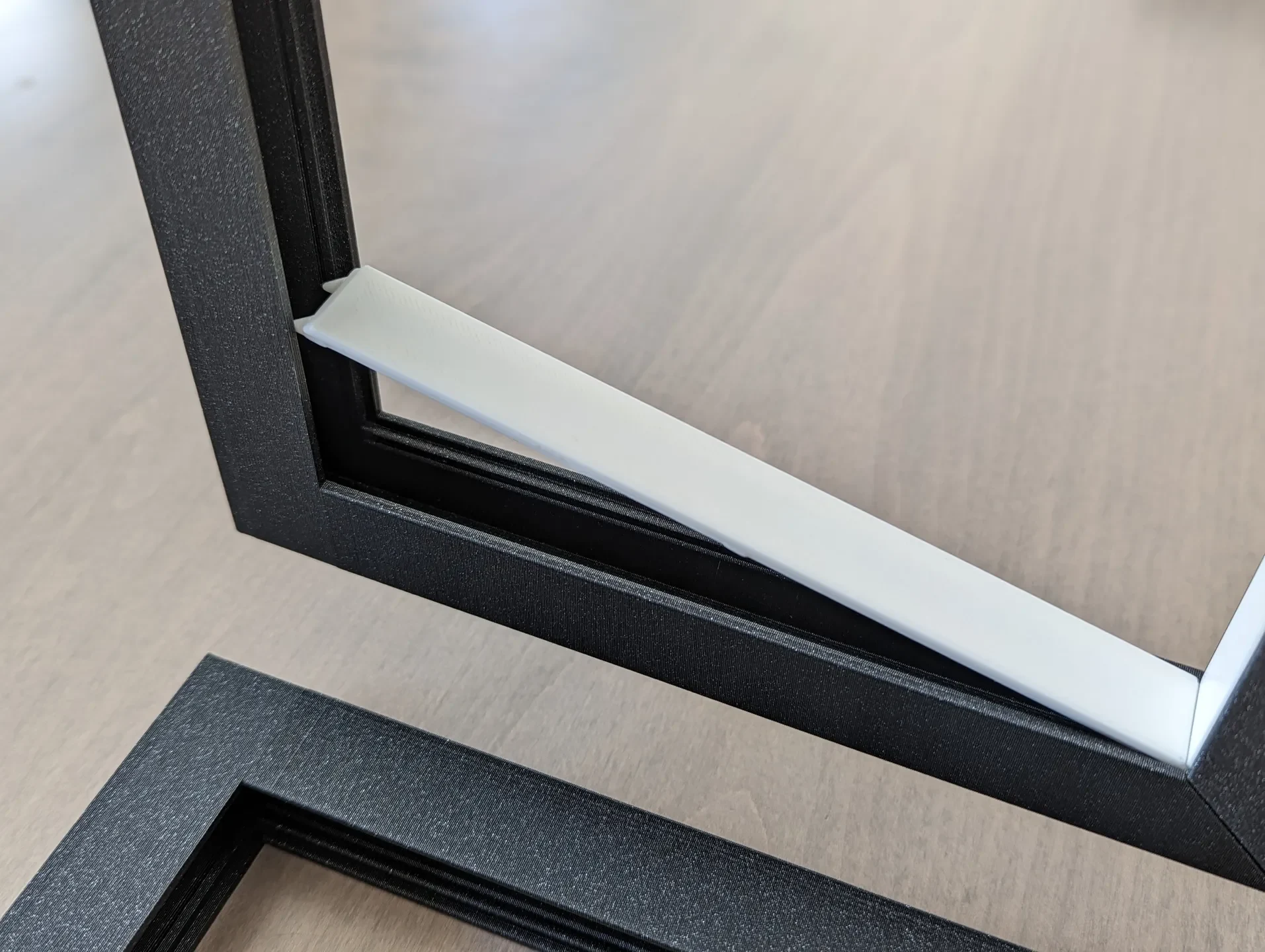

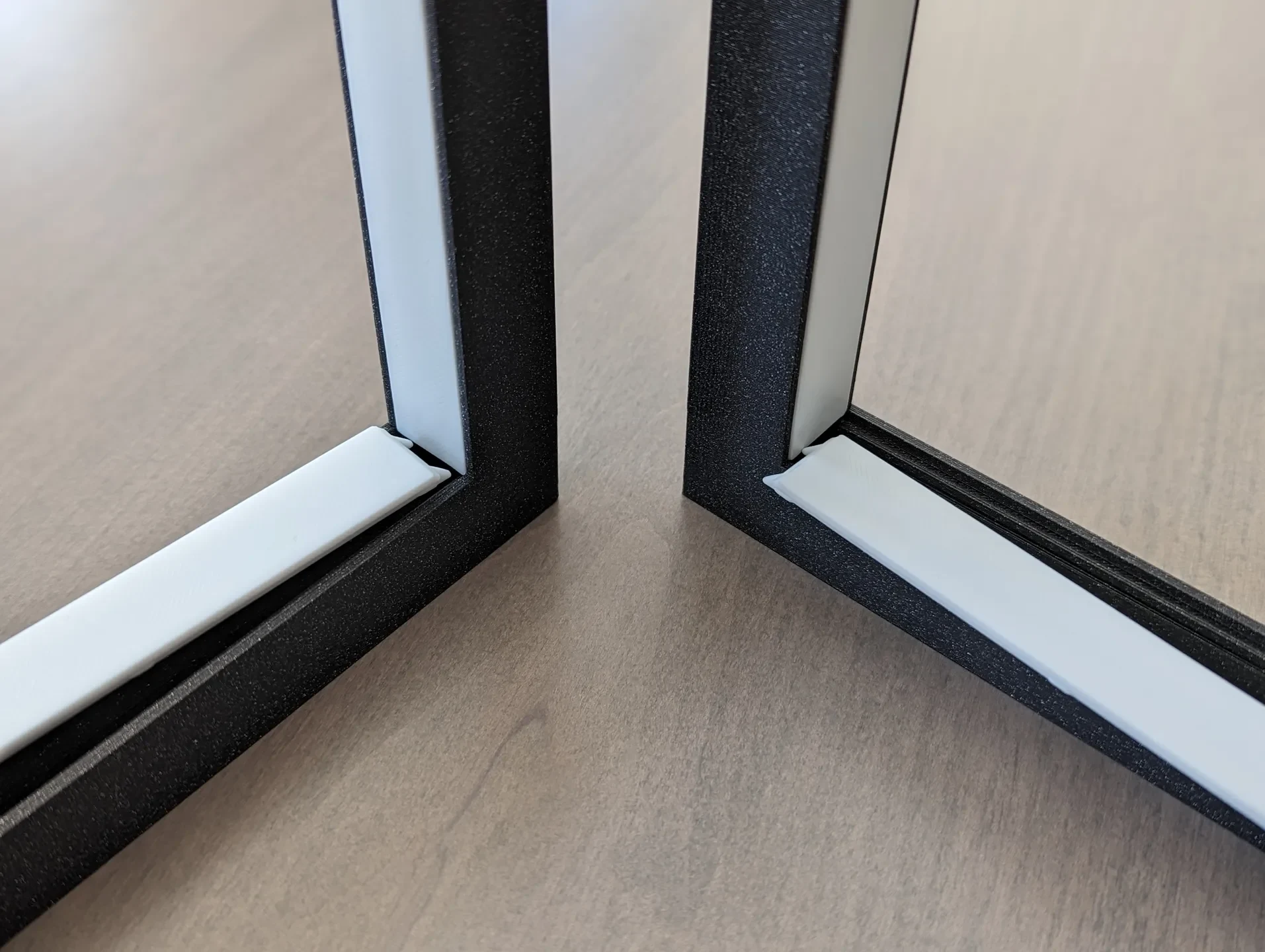

Сначала вставьте конец небольшого диффузора, ближайший к шарниру рамы.

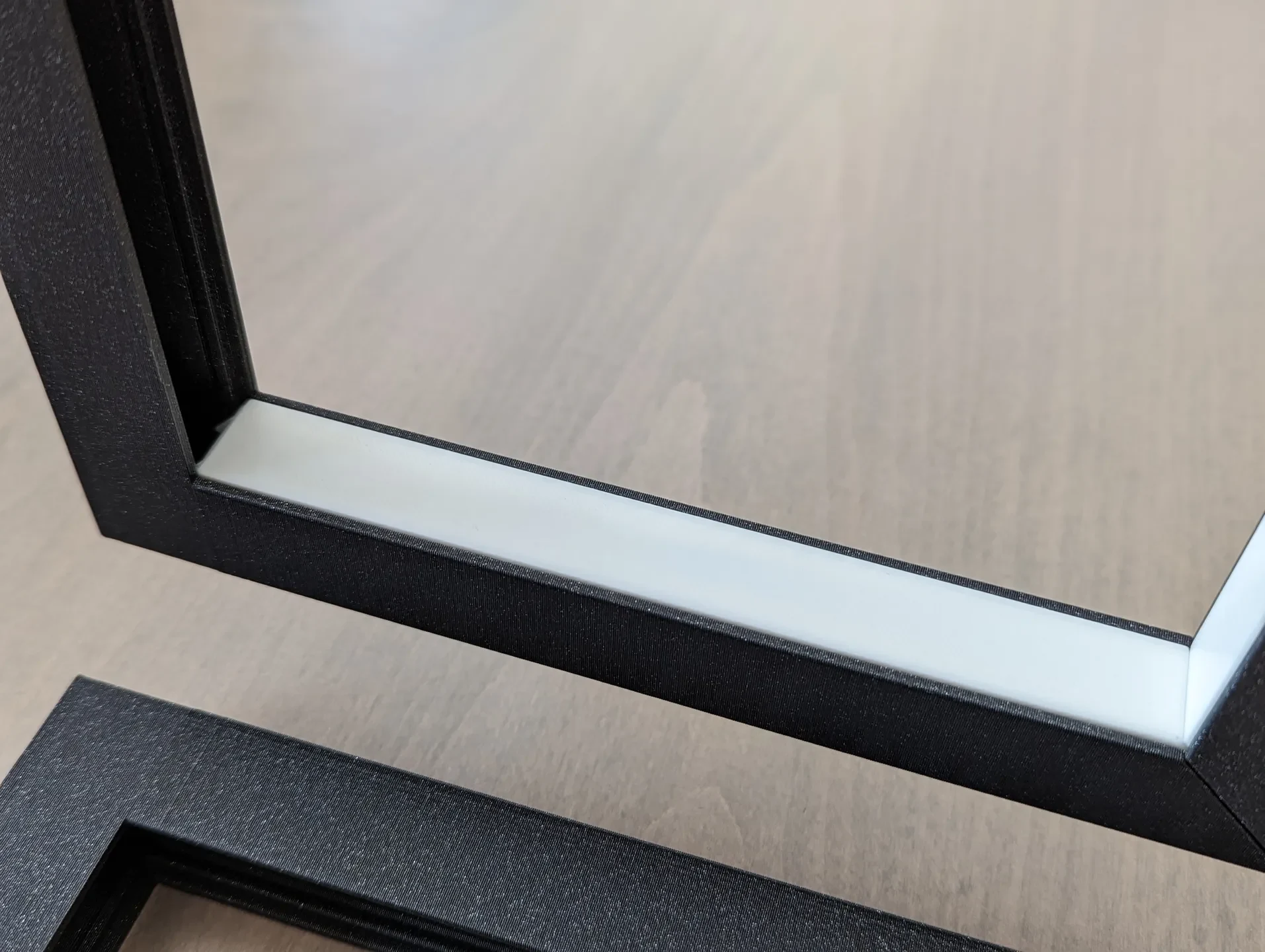

Проверните маленький диффузор через канал большого диффузора и защелкните его на месте.
Добавьте большие диффузоры.
Для каждого кадра:

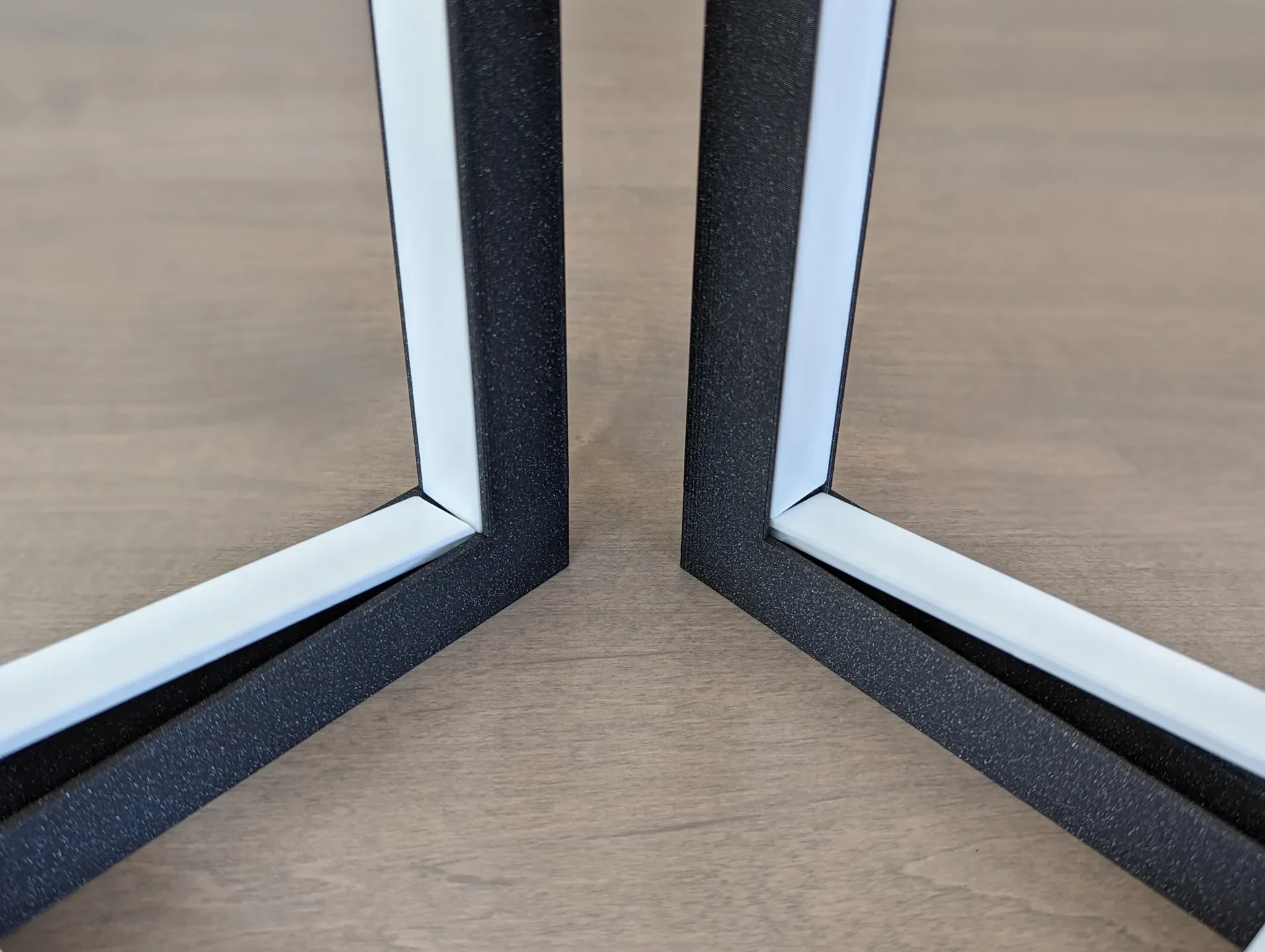

Вставьте два конца большого диффузора под края маленьких диффузоров. Вы можете не��ного повернуть большой диффузор. Это нормально.

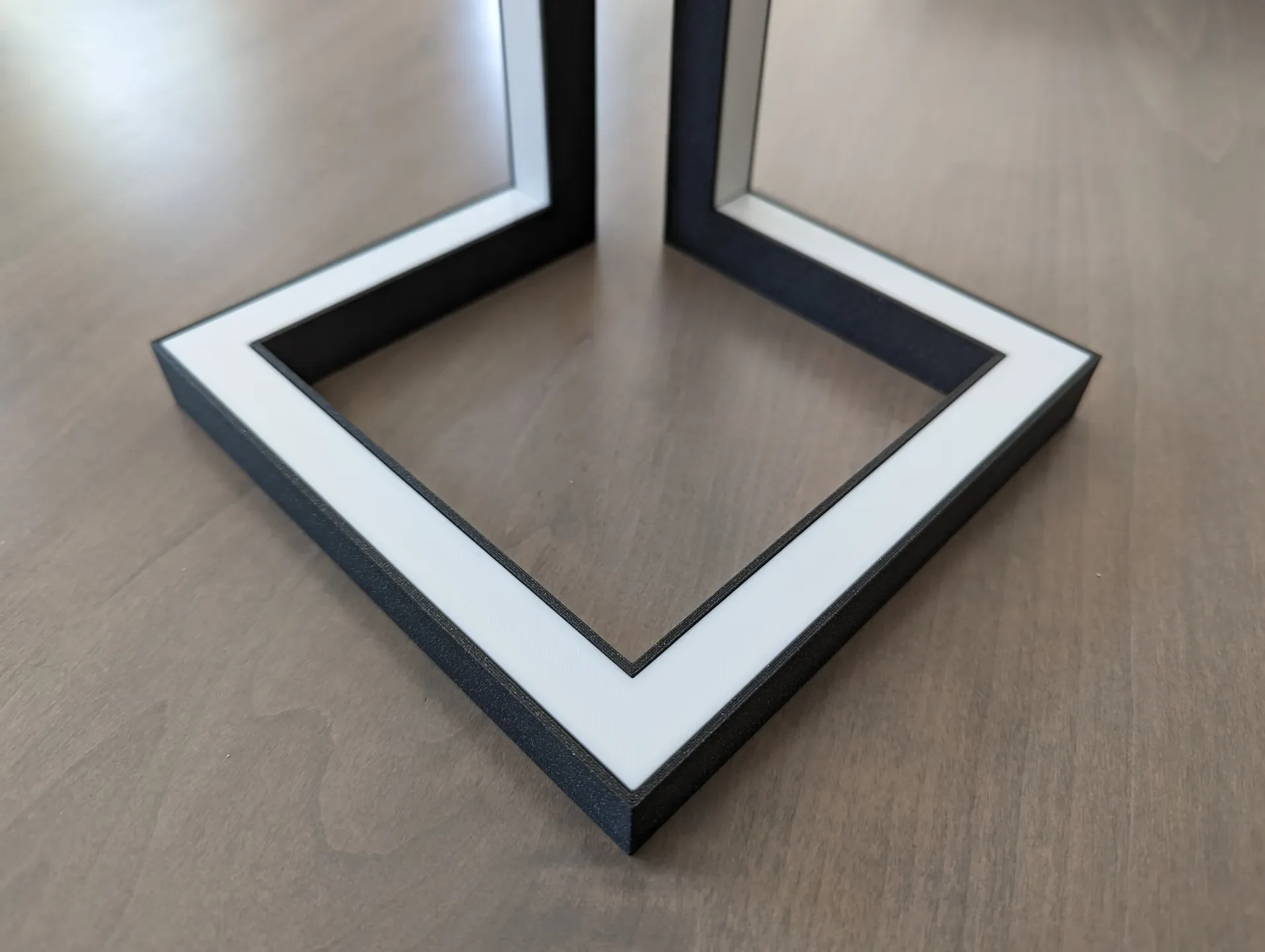

Начиная с концов, осторожно надавите на лицевую часть большого диффузора, чтобы он защелкнулся в канале.
Обогните большой диффузор наружу от концов и к среднему углу, нажимая по ходу движения вниз, чтобы зафиксировать диффузор. место.
