Светодиодная световая панель Bear Upgrade Prusa i3 MK2/MK3
ПРИМЕЧАНИЕ: Эта световая панель была создана после получения запросов от пользователей на адаптацию моей стандартной световой панели Prusa. У меня нет принтера Bear Upgrade, поэтому мне пришлось полагаться на других пользователей, которые протестируют его за меня. Пожалуйста, оставьте комментарий или на��ишите мне, если у вас есть какие-либо проблемы с установкой.

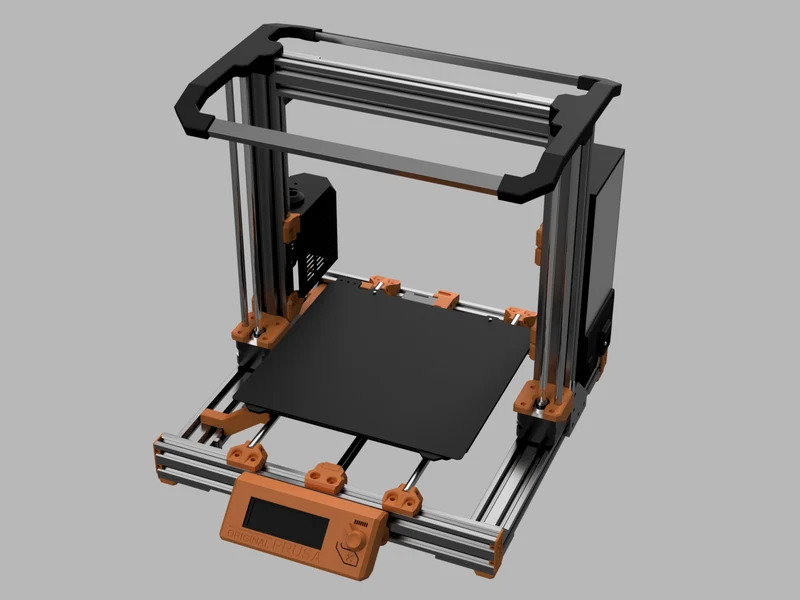

Световая панель для Prusa i3 Bear Upgrade доступна в версиях с одинарным, двойным и двойным фонарями, совместимыми с MMU2. Крепления рассчитаны на алюминиевый U-образный канал 9x17 мм и имеют полую внутреннюю часть, которая используется для прокладки проводов по задней части корпуса принтера для придания аккуратного вида. Крепления также включают отверстие для вставки выключателя питания. Светодиодные ленты могут питаться от блока питания принтера. Используйте светодиодную ленту на 12 В (МК2) или 24 В (МК3) в зависимости от того, какой у вас принтер.
Инструкции по сборке смотрите ниже.
Это версия обновления Bear. Нажмите ниже, чтобы просмотреть другие версии.
Световая панель MK4
Двойной св��т MK2/MK3
MK2/MK3 Двойной светильник MMU2
MK2/MK3 Одиночный светильник
Боковая световая панель MK3
МИНИ-световая панель
Я сотрудничаю с VOXELPLA и предлагаю световые панели MK3 в виде комплектов и предварительно собранных световых панелей. Посетите магазин VOXELPLA для получения дополнительной информации.
Файлы:

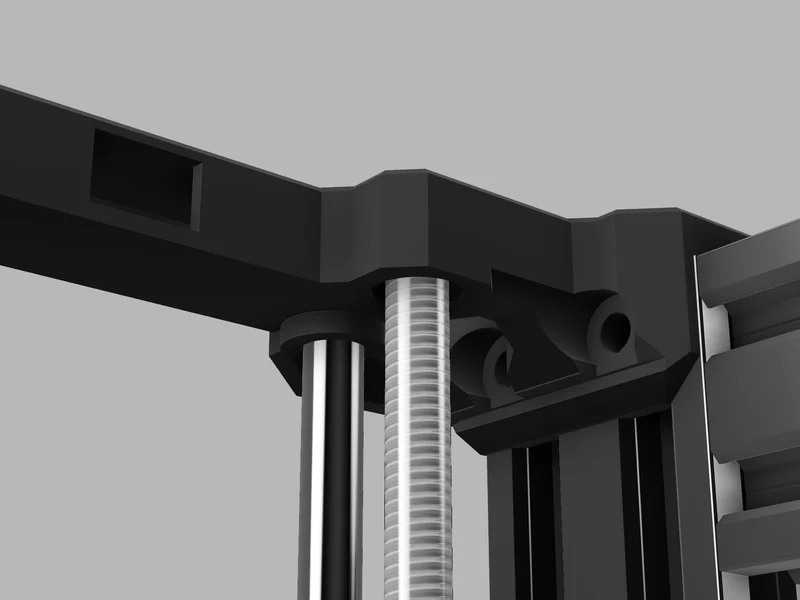

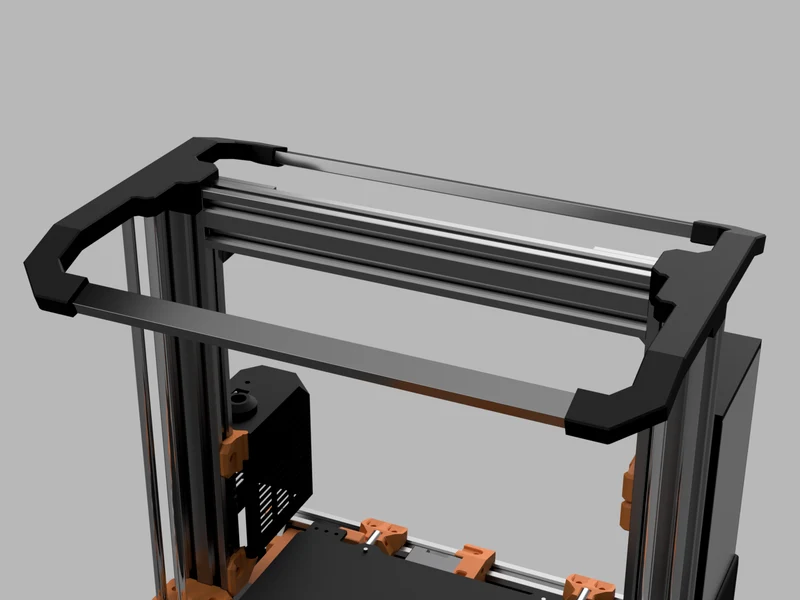

Dual Mount Bear Upgrade: двойное крепление для световой панели, которое объединяет верхние части оси Z Bear Upgrade 2.1 в световую панель. Снимите верхние части оси Z и замените их этим креплением световой панели.

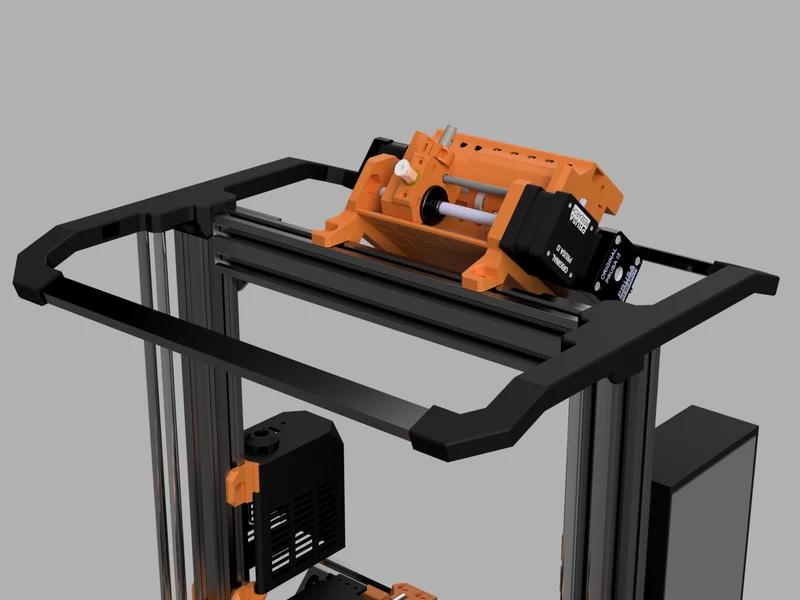

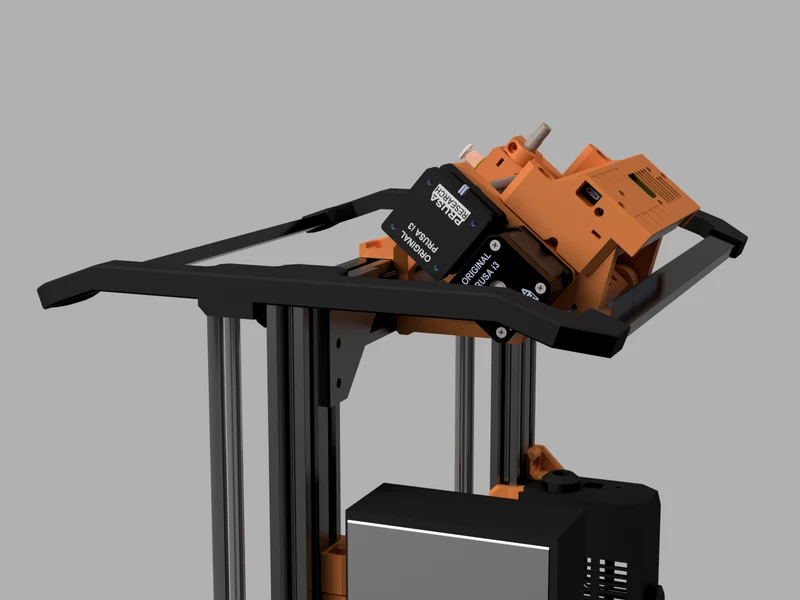

Модернизация левого/правого крепления MMU2 Bear: добавляет зазор сзади для совместимости с MMU2. Чтобы полностью открыть дверцу корпуса натяжного ролика MMU2, необходимо снять световую планку.

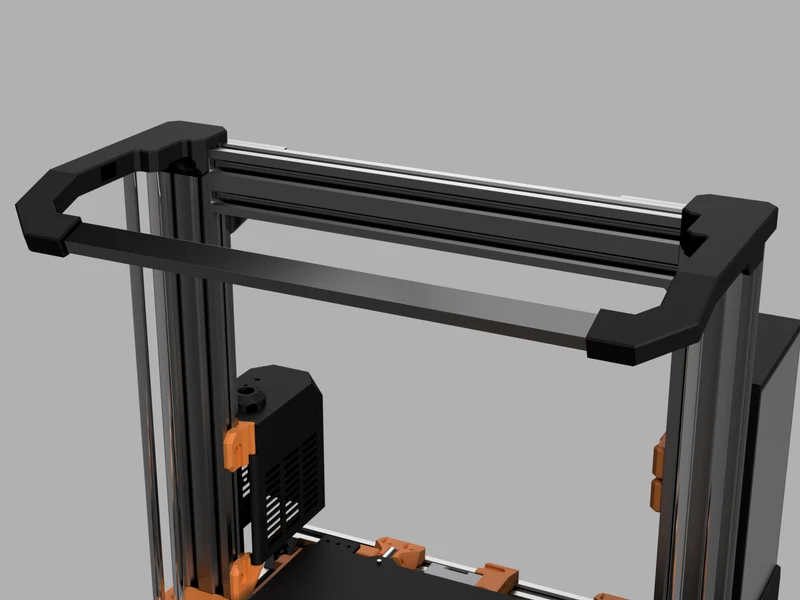

Обновление Bear Upgrade с одним креплением: крепление для одинарной световой панели, которое объединяет верхние части оси Z Bear Upgrade 2.1 со световой панелью. Снимите верхние части оси Z и замените их этим креплением световой панели.
Распечатать инструкции
Рекомендуемые настройки печати:
Высота слоя: 0,20 мм
Заполнение: 15% гироид
Поддерживает: только сборочная пластина
Откройте файлы 3MF в PrusaSlicer для предварительно настроенных настроек.
Требуемое оборудование:
Алюминиевый U-образный швеллер (9x17 мм)
Светодиодная лента 24В (МК3)
Светодиодная лента 12В (МК2)
Проволока
Дополнительное оборудование:
Выключатель питания (KCD11 10х15мм)
Термоусадочная трубка
Латунные вставки М3
Винты с потайной головкой М3х5мм.
Вилочные терминалы
Комплект оборудования
Приобретите комплект оборудования на сайте VOXELPLA.com по ссылке выше. Версия Bear Upgrade использует то же оборудование, что и другие версии.
Инструменты:
Инструмент для зачистки проводов
Инструменты для пайки
Ножовка
Шестигранный ключ 2 мм
Металлический напильник (по желанию)
Щипцы для проводов (опционально)
Инструкции по сборке
Представленные изображения относят��я к стандартной версии с двойным освещением, поэтому не все применимо. Инструкции для версии с одним светильником в основном такие же, только без дополнительной светодиодной ленты.
Отрежьте материал по длине
Если вы приобрели комплект крепежа, вы можете пропустить эти шаги, поскольку весь материал обрезается до нужной длины.
1. Отрежьте U-образный швеллер длиной 31 см и проверьте, входит ли он в концы крепления. Используйте металлический напильник, чтобы закруглить острые края, чтобы его было легче вставить.
2. Отрежьте светодиодную ленту в обозначенных местах, чтобы она соответствовала U-образному каналу.
3. Для моделей MK3 на 24 В обрежьте красный и черный провод до длины 90 см (36 дюймов). Для моделей MK2 на 12 В обрежьте их на 120 см (48 дюймов), так как вам, вероятно, придется проложить провод к источнику питания принтера для подключения к 12 В. MK3 может подключаться к 24 В внутри корпуса электроники.
4. Для версии с двойным освещением отрежьте дополнительный провод длиной 45 см (18 дюймов).
Одиночный световой комплект
Схема подключения одиночного освещения
Двойной световой комплект
Схема подключения двойного освещения
Вставка провода
1. Вставьте более длинный красный и черный провод в левое боковое крепление через небольшое отверстие на задней стороне и наружу из отверстия переключателя. Если у вас возникли проблемы с проведением провода, пропустите белый провод, зачистите конец и припаяйте его к красному и черному проводу. Используйте его, чтобы протянуть красный и черный провод, затем отрежьте его.
2. Вставьте красный и черный провод обратно в отверстие перекл��чателя и выведите из переднего выходного отверстия. Оставьте небольшой туалет
