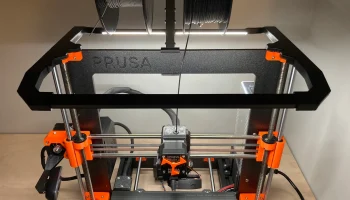

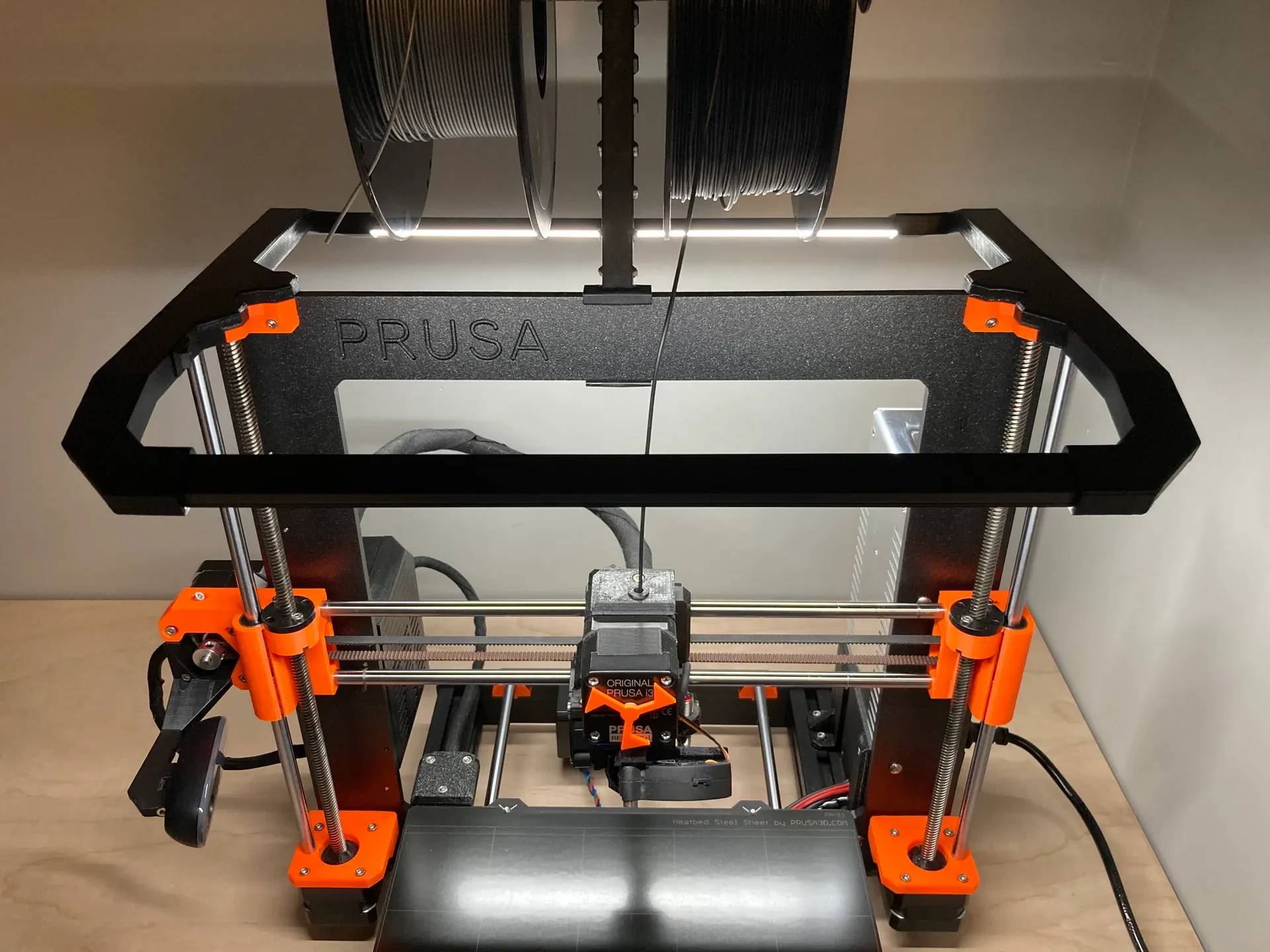

Светодиодная панель MMU2 Prusa i3 MK2/MK3

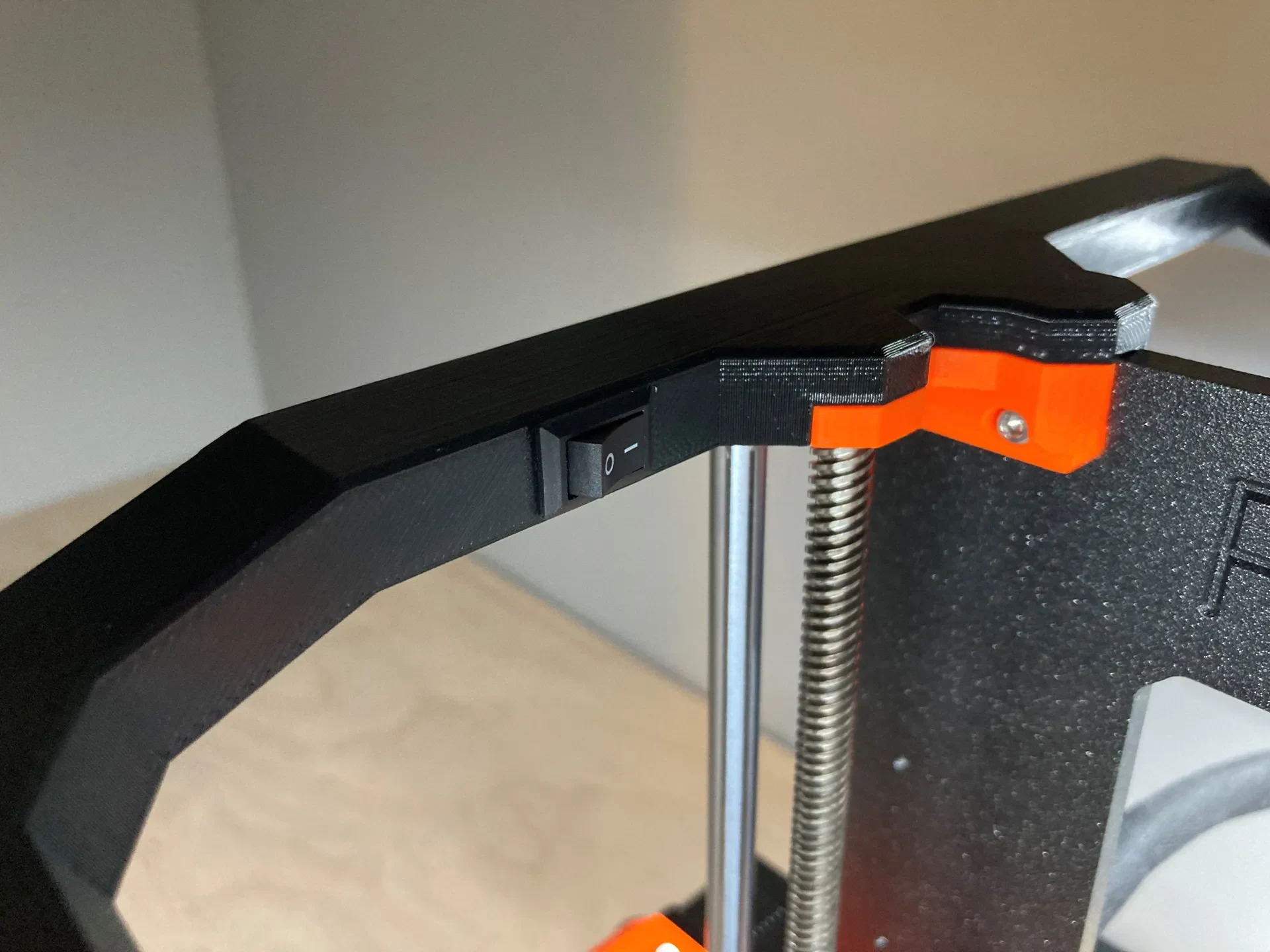

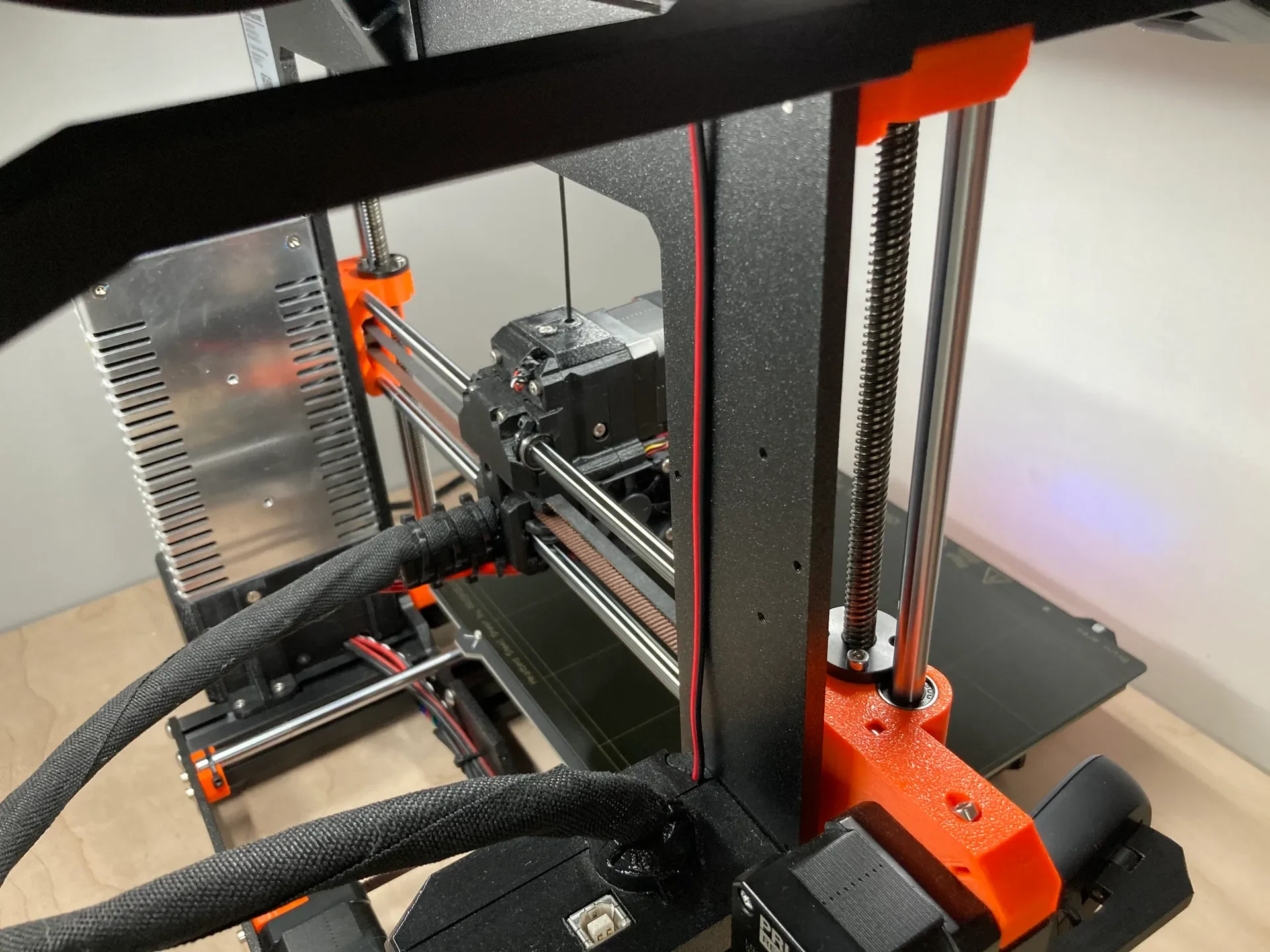

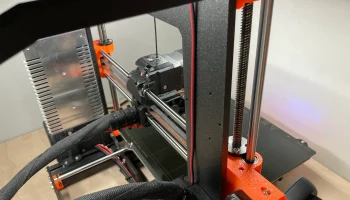

Световая панель для Prusa i3 MK2/S и MK3/S/+, совместимая с ММУ2/С. Крепления рассчитаны на алюминиевый U-образный канал 9x17 мм и имеют полую внутреннюю часть, которая используется для прокладки проводов по задней части корпуса принтера для придания аккуратного вида. Крепления также включают отверстие для вставки выключателя питания. Светодиодные ленты могут питаться от блока питания принтера. Используйте светодиодную ленту на 12 В (МК2) или 24 В (МК3) в зависимости от того, какой у вас принтер.

**ВАЖНО: Направляющую планку MMU2 нельзя полностью открыть, пока установлена ​​световая планка. Вам нужно будет снять световую панель, чтобы полностью открыть ее. По этой причине я бы рекомендовал использовать ста��дартную версию крепления, а не верхнюю версию оси Z с MMU2, и оставить колпачки неустановленными.

Инструкции по сборке смотрите ниже.

Это версия, совместимая с MMU2. Нажмите ниже, чтобы просмотреть другие версии.

Световая панель MK4

Двойной свет MK2/MK3
MK2/MK3 Одиночный светильник
Улучшение медведя MK2/MK3

Боковая световая панель MK3

МИНИ-световая панель

Я сотрудничаю с VOXELPLA и предлагаю световые панели MK3 в виде комплектов и предварительно собранных световых панелей. Посетите магазин VOXELPLA для получения дополнительной информации.

Файлы:

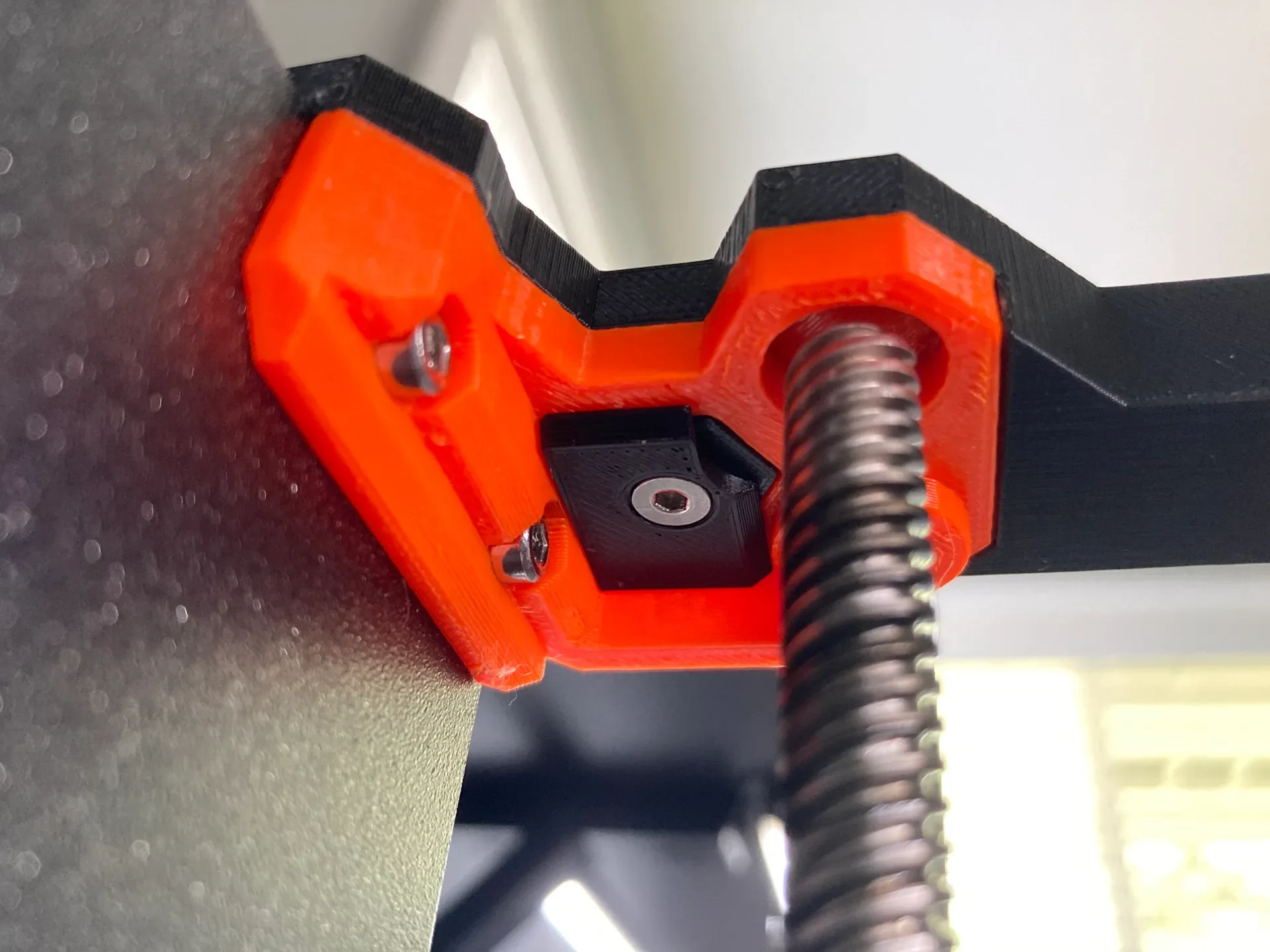

Левое/правое крепление MMU2: стандартная версия крепления, которая крепится к шестиугольным отверстиям в верхней части стандартной оси Z. Совместим как со старой, так и с новой версией рамы MK3.

Левое крепление MMU2 без переключателя: такое же, как левое крепление MMU2, без отверстия для выключателя питания. Либо используйте внешний переключатель, либо всегда включайте свет вместе с принтером. Используйте с правым креплением MMU2.

Левое/правое крепление MMU2 ��о оси Z: объединяет верхние части оси Z Prusa в световую панель для более прочного крепления. Снимите стандартные верхние части оси Z и замените их этим креплением для световой панели. Совместим как со старой, так и с новой версией рамы MK3.

Левое крепление MMU2 по оси Z сверху без переключателя: то же, что и левое крепление MMU2 по оси Z сверху, без отверстия для выключателя питания. Используйте с правым верхним креплением MMU2 по оси Z.

Заглавные буквы: эти части уже включены в другие STL. Если вам нужно распечатать их отдельно, вы можете использовать этот файл.

Распечатать инструкции

Рекомендуемые настройки печати:
Высота слоя: 0,20 мм
Заполнение: 15% гироид
Поддерживает: только сборочная пластина
Откройте файлы 3MF в PrusaSlicer для предварительно настроенных настроек.

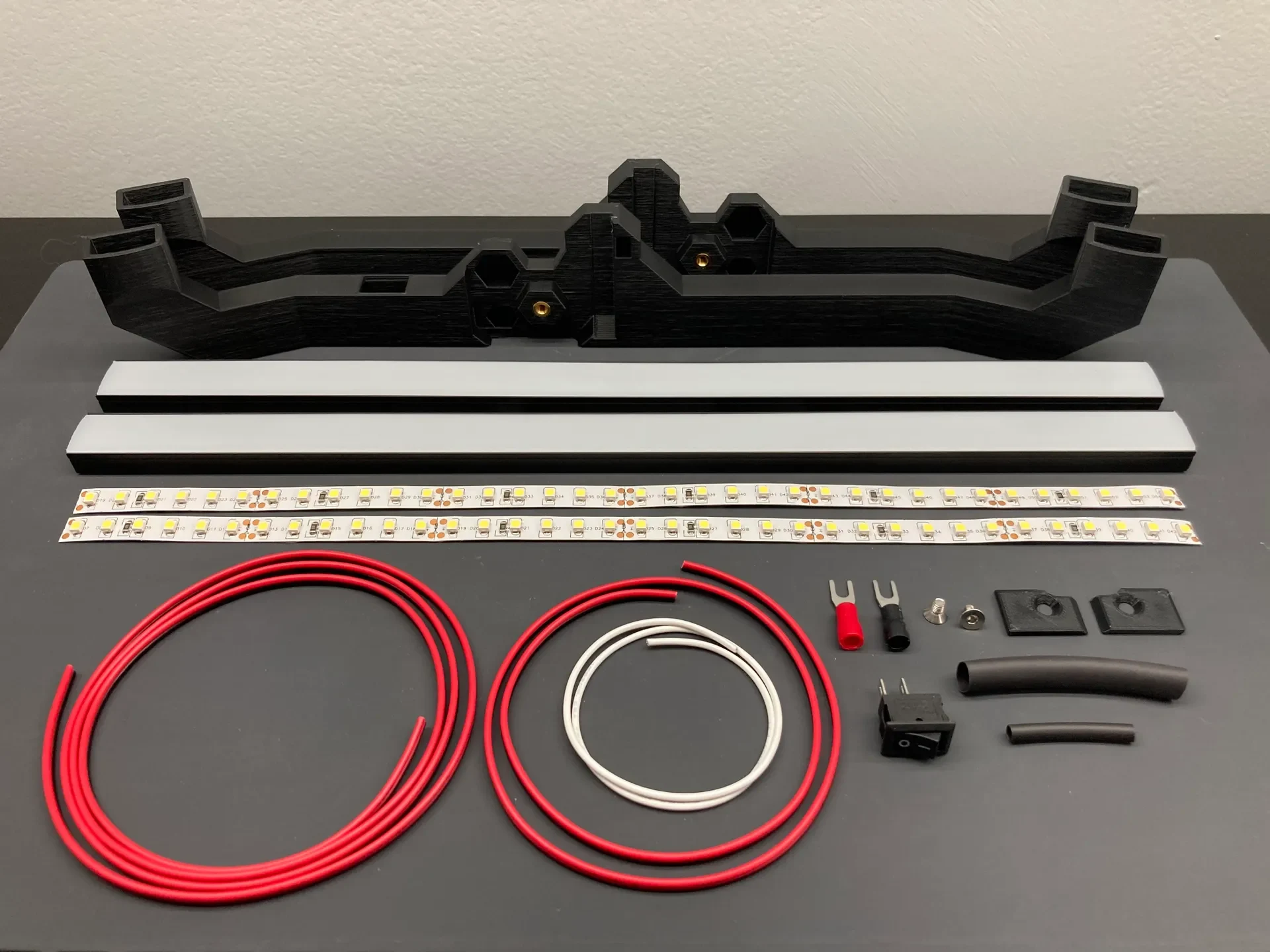

Требуемое оборудование:
Алюминиевый U-образный швеллер (9x17 мм)
Светодиодная лента 24В (МК3)
Светодиодная лента 12В (МК2)
Проволока

Дополнительное оборудование:
Выключатель питания (KCD11 10х15мм)
Термоусадочная трубка
Латунные вставки М3
Винты с потайной головкой М3х5мм.
Вилочные терминалы

Комплект оборудования

Приобретите комплект оборудования на сайте VOXELPLA.com по ссылке выше.

Инструменты:
Инструмент для зачистки проводов
Инструменты для пайки
Ножовка
Шестигранный ключ 2 мм
Металлический напильник (по желанию)
Щипцы для проводов (опционально)

Инструкции по сборке

Представленные изображения относятся к версии с двойным освещением. Инструкции для версии с одним светильником в основном такие же, только без дополнительной светодиодной ленты.

Если вы приобрели предварительно собранный комплект, прокрутите вниз инструкции по установке и подключению к источнику питания.

Отрежьте материал по длине

Если вы приобрели комплект крепежа, вы можете пропустить эти шаги, поскольку весь материал обрезается до нужной длины.

1. Отрежьте U-образный швеллер длиной 31 см и проверьте, входит ли он в концы крепления. Используйте металлический напильник, чтобы закруглить острые края, чтобы его было легче вставить.

2. Отрежьте светодиодную ленту в обозначенных местах, чтобы она соответствовала U-образному каналу.

3. Для моделей MK3 на 24 В обрежьте красный и черный провод до длины 90 см (36 дюймов). Для моделей MK2 на 12 В обрежьте их на 120 см (48 дюймов), так как вам, вероятно, придется проложить провод к источнику питания принтера для подключения к 12 В. MK3 может подключаться к 24 В внутри корпуса электроники.

4. Для версии с двойным освещением отрежьте дополнительный провод длиной 45 см (18 дюймов).

Одиночный световой комплект

Схема подключения одиночного освещения

Двойной световой комплект

Схема подключения двойного освещения

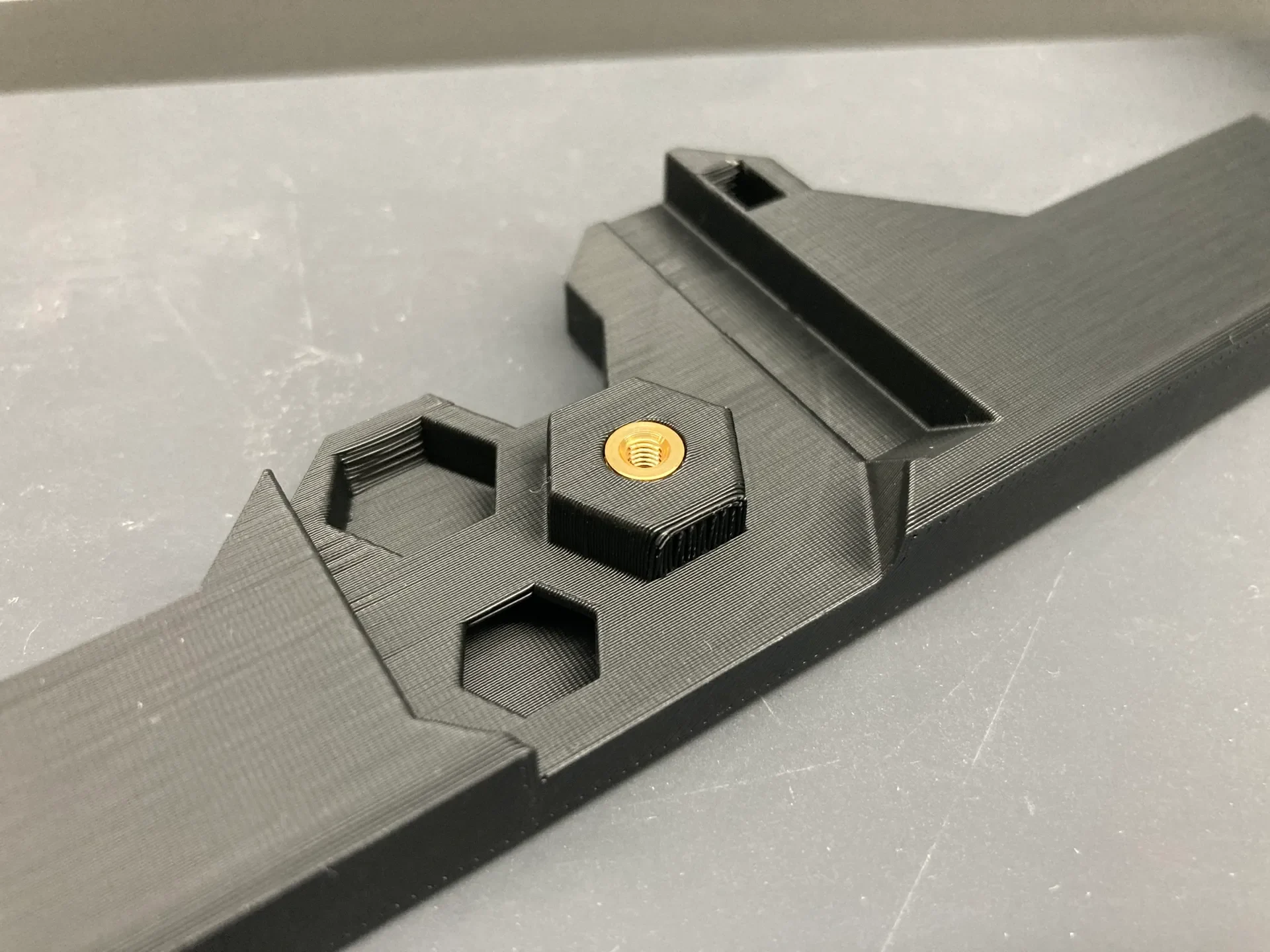

Латунная вставка (опция)

Чтобы световая полоса оставалась на месте после установки на принтер, в шпильки, проходящие через верхнюю часть оси Z, можно установить латунные вставки. Как только световая полоса
