Светодиодная световая панель Prusa MK4

Световая панель для Prusa MK4 доступна в версиях с одинарной и двойной подсветкой. Крепления рассчитаны на алюминиевый U-образный канал 9x17 мм и имеют полую внутреннюю часть, которая используется для прокладки проводов по задней части корпуса принтера для придания аккуратного вида. Крепления также включают отверстие для вставки выключателя питания. Светодиодные ленты могут питаться от блока питания принтера. Используются стандартные светодиодные ленты на 24 В.

Спасибо всем, кто помог мне протестировать установку! Если у вас есть предложения по улучшению, пожалуйста, дайте мне знать.

Инструкции по сборке смотрите ниже.

Это версия МК4. Нажмите ниже, чтобы просмотреть другие версии световой панели.

Двойной свет MK2/MK3
MK2/MK3 Двойной светильник MMU2
MK2/MK3 Одиночный светильник
Улучшение медведя MK2/MK3

Боковая световая панель MK3

МИНИ-световая панель

Я сотрудничаю с VOXELPLA и предлагаю световые панели MK4 в виде комплектов и предварительно собранных световых панелей. Посетите магазин VOXELPLA для получения дополнительной информации.

Файлы:

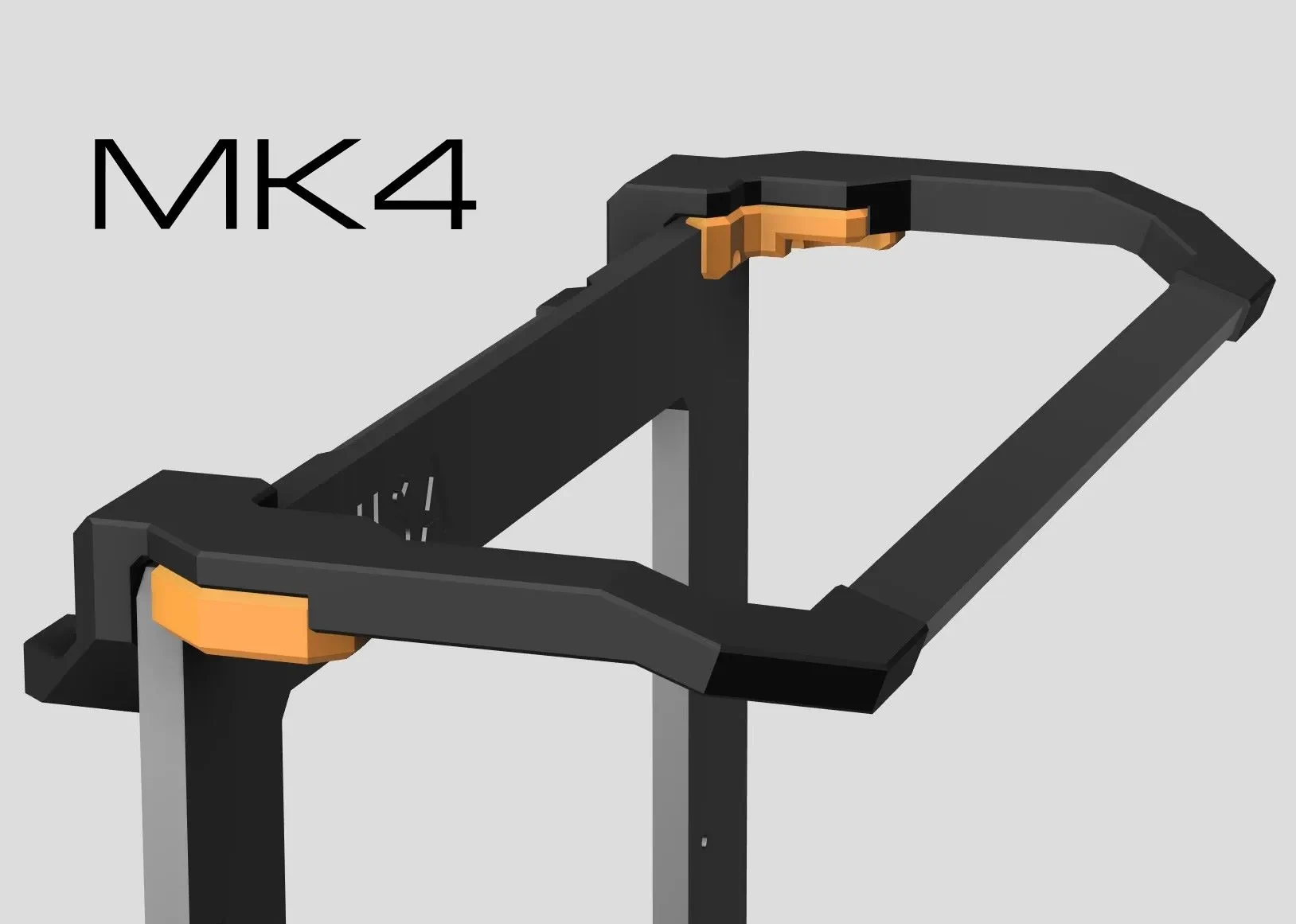

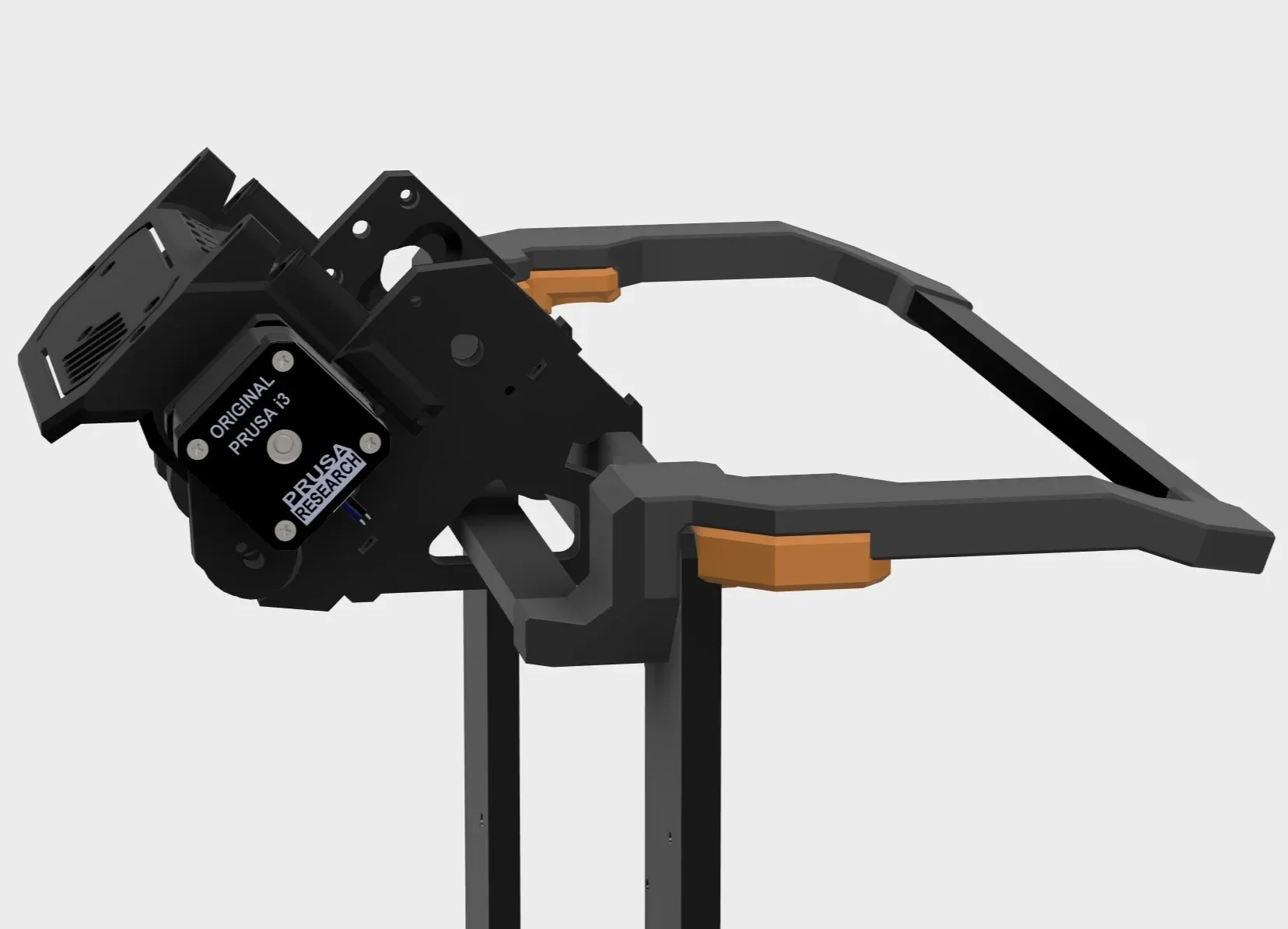

Шестигранная верхняя часть MK4 по оси Z: поскольку на стандартных вершинах оси Z MK4 нет точки крепления, я модифицировал их, добавив шестиугольное отверстие, к которому можно прикрепить световую планку. Они заменят стандартные верхние части оси Z на вашем принтере. Никаких опор не требуется.

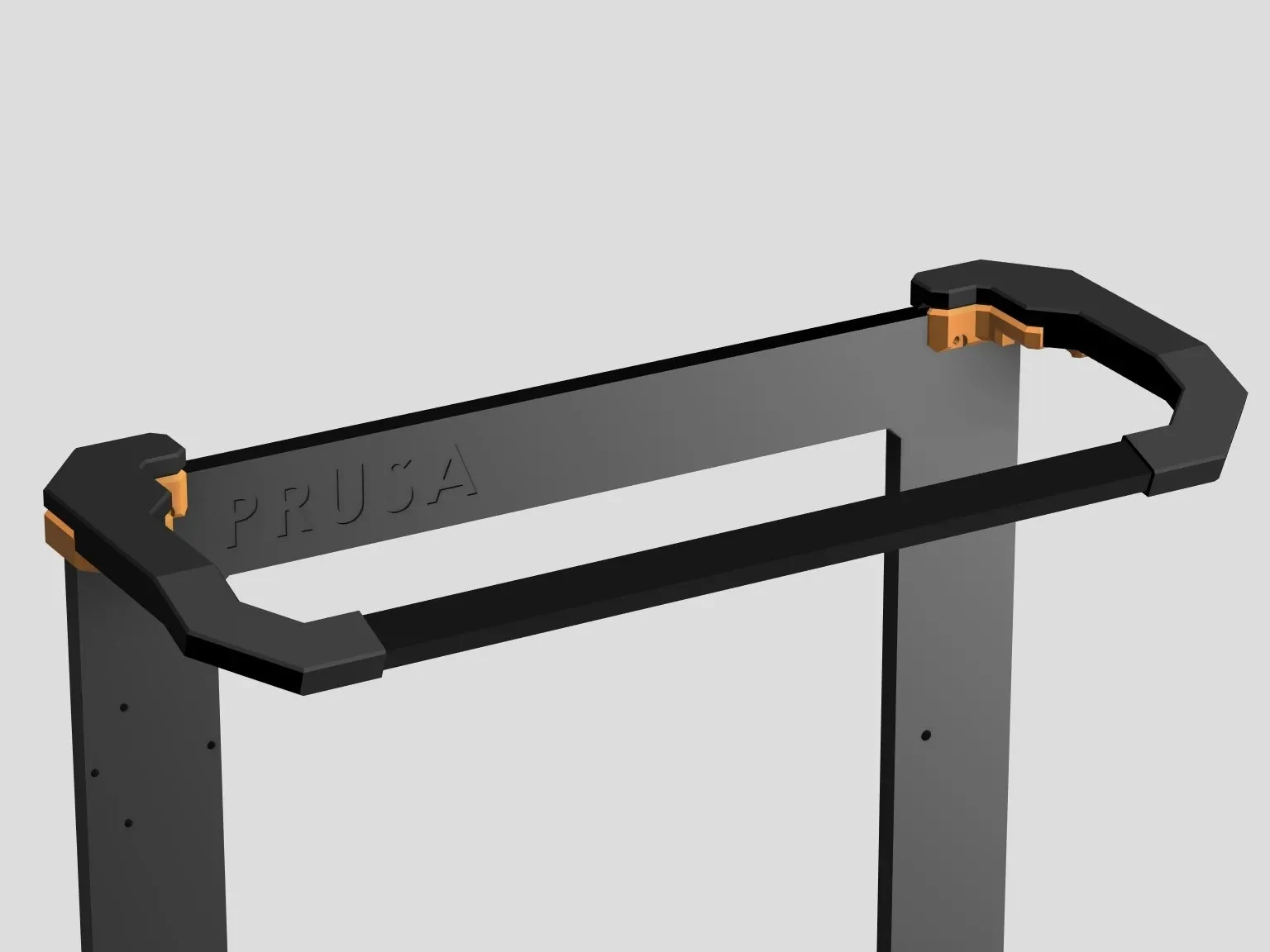

MK4 Dual Mount: стандартная версия с двумя фонарями, которая крепится к шестиугольным отверстиям в модифицированных вершинах оси Z. Необходимы опоры для заднего свеса и выступающего шестигранного штыря.

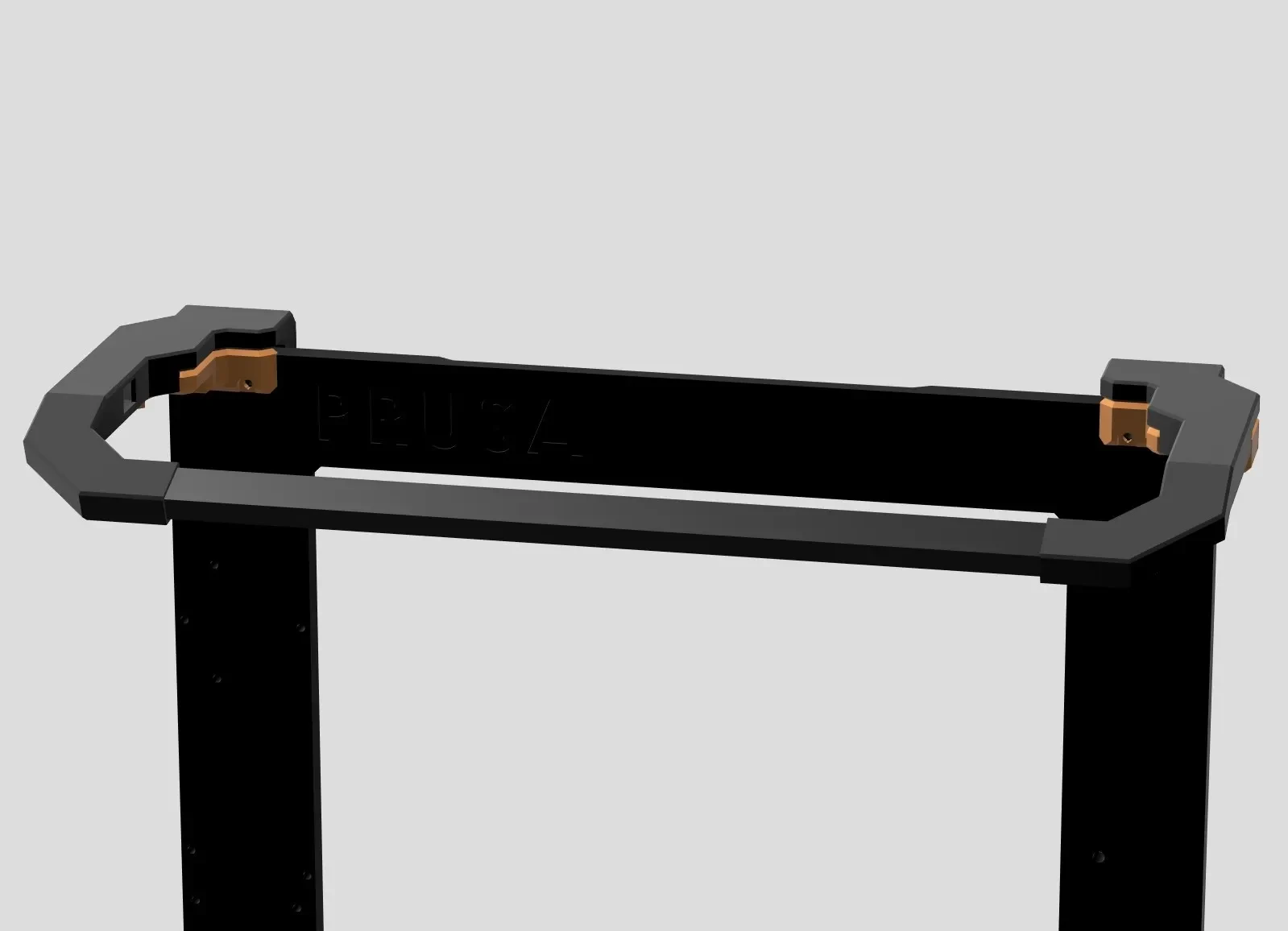

MK4 Single Mount: стандартная версия с одинарным фонарем, которая крепится к шестиугольным отверстиям в модифицированных вершинах оси Z. Необходимы опоры для выступающего шестигранного колышка.

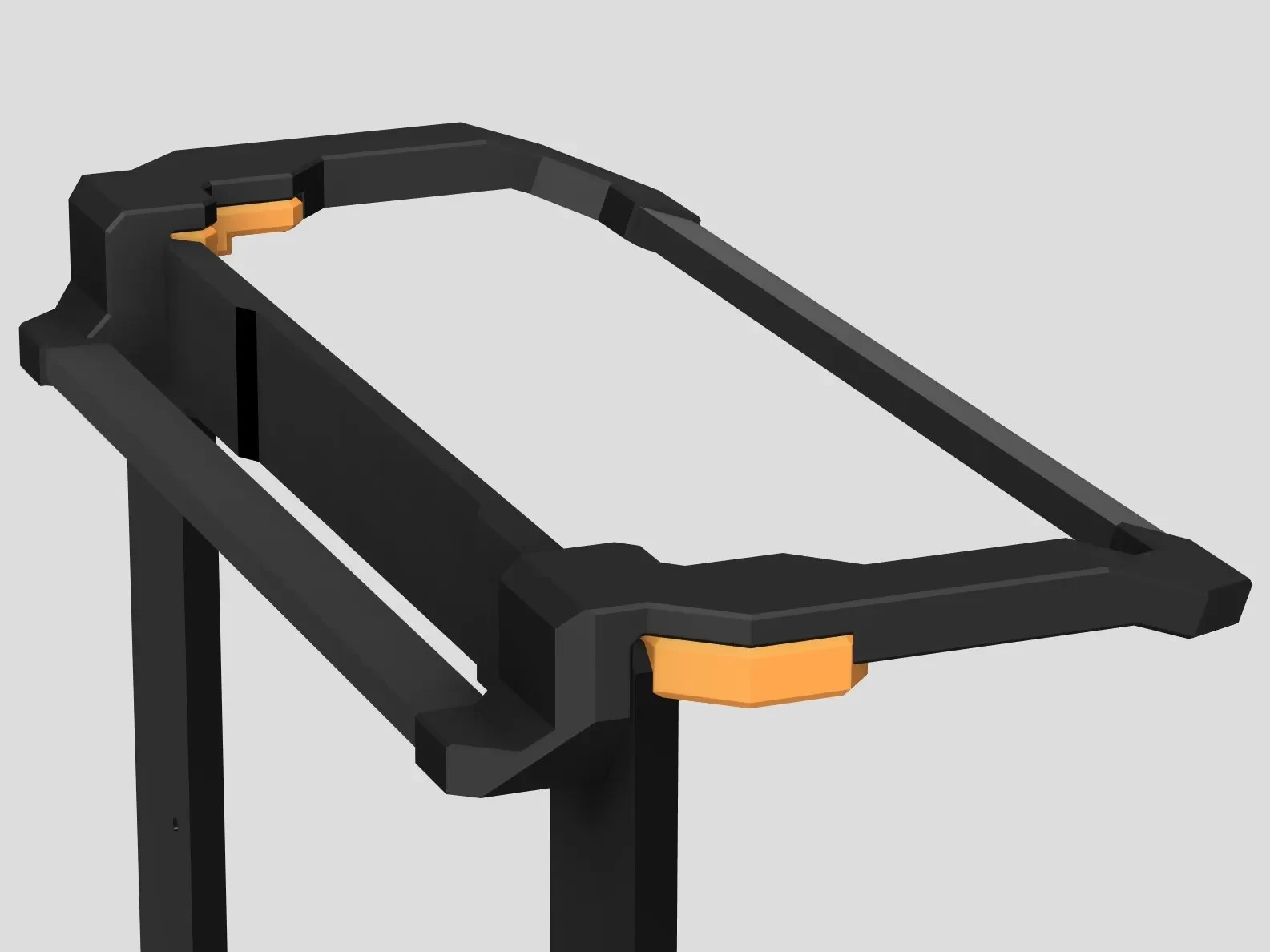

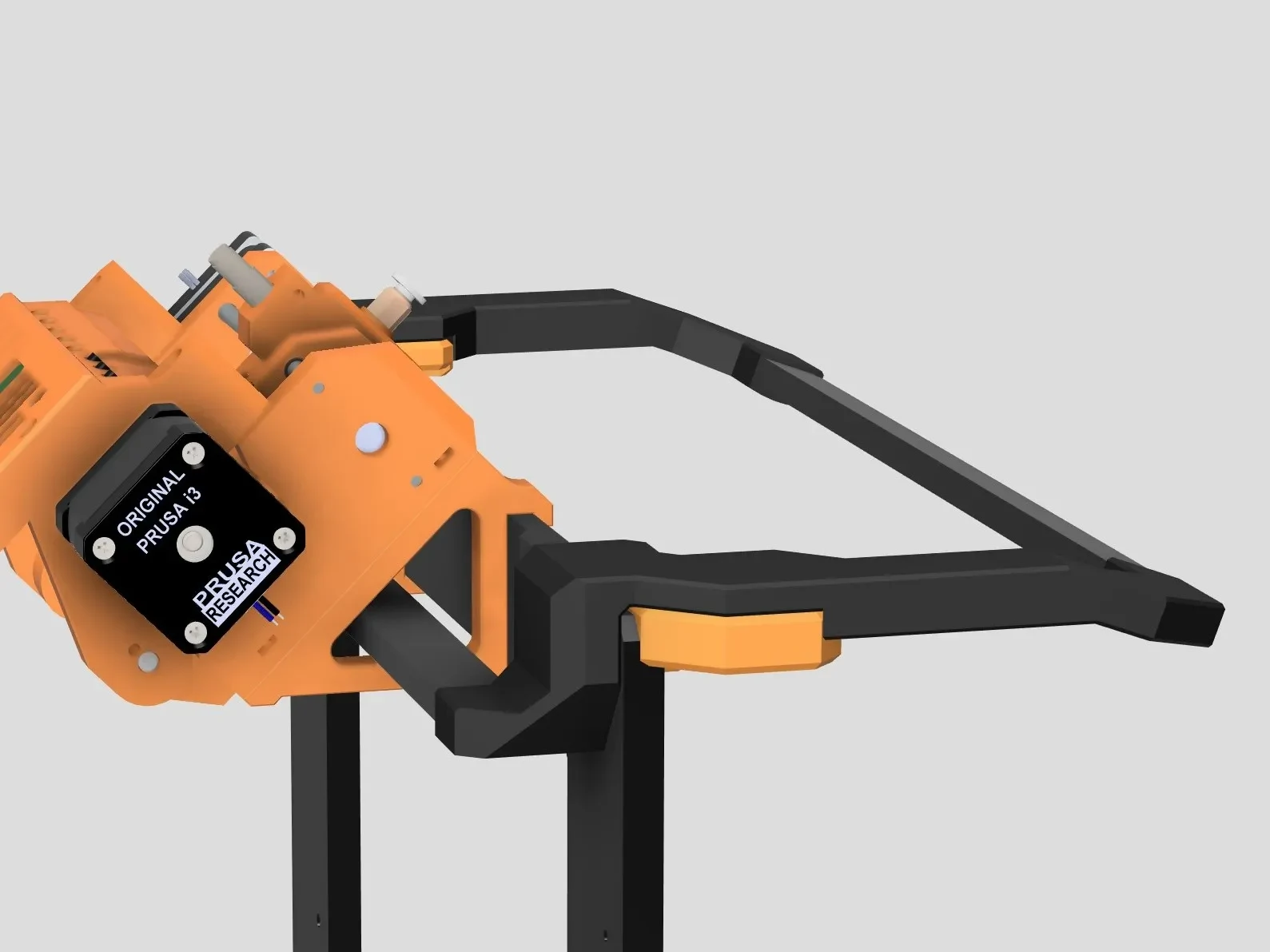

Двойное крепление MK4 — верхняя ча��ть оси Z: версия с двойным освещением, в которой верхние части оси Z Prusa интегрированы в световую планку для более прочного крепления. Снимите стандартные верхние части оси Z и замените их этим креплением для световой панели. Никаких опор не требуется.

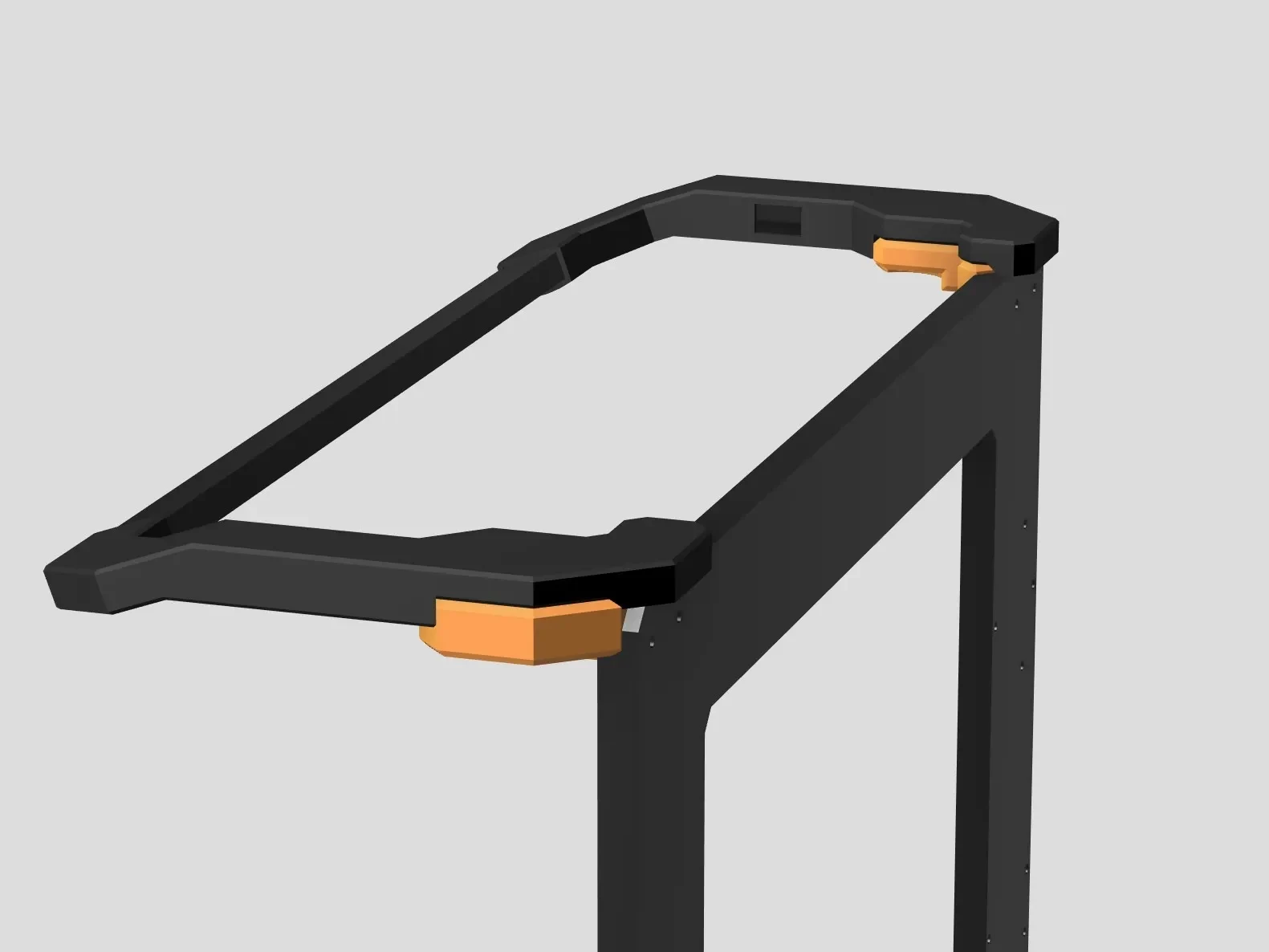

Одинарное крепление MK4 — верхняя часть оси Z: одинарная легкая версия, в которой верхние части оси Z Prusa интегрированы в световую планку для более прочного крепления. Снимите стандартные верхние части оси Z и замените их этим креплением для световой панели. Никаких опор не требуется.

Распечатать инструкции

Рекомендуемые настройки печати:
Настройки печати: 0,20 мм КАЧЕСТВО
Высота слоя: 0,20 мм
Заполнение: 15% гироид
Поддерживает: только сборочная пластина
Откройте файлы 3MF в PrusaSlicer для предварительно настроенных настроек.

Требуемое оборудование:
Алюминиевый U-образный швеллер (9x17 мм)
Светодиодная лента 24В
Проволока
Выключатель питания (KCD11 10х15мм)
Термоусадочная трубка
Вилочные терминалы
Сменная застежка-молния

Комплект оборудования

Приобретите комплект оборудования на сайте VOXELPLA.com по ссылке выше.

Инструменты:
Инструмент для зачистки проводов
Инструменты для пайки
Ножовка
Шестигранный ключ 2 мм
Щипцы для проволоки
Металлический напильник (по желанию)

Инструкции по сборке

Представленные изображения относятся к версии с двойным освещением. Инструкции для версии с одним светильником в основном такие же, только без дополнительной светодиодной ленты.

Если вы приобрели предварительно собранный комплект, прокрутите вниз инструкции по установке и подключению к источнику питания.

Отрежьте материал по длине

Если вы приобрели комплект крепежа, вы можете пропустить эти шаги, поскольку весь материал обрезается до нужной длины.

1. Отрежьте U-образный швеллер длиной 31 см и проверьте, входит ли он в концы крепления. Используйте металлический напильник, чтобы закруглить острые края, чтобы его было легче вставить.

2. Отрежьте светодиодную ленту в обозначенных местах, чтобы она соответствовала U-образному каналу.

3. Отрежьте красный и черный провод до длины 90 см (36 дюймов).

4. Для версии с двойным освещением отрежьте дополнительный провод длиной 45 см (18 дюймов).

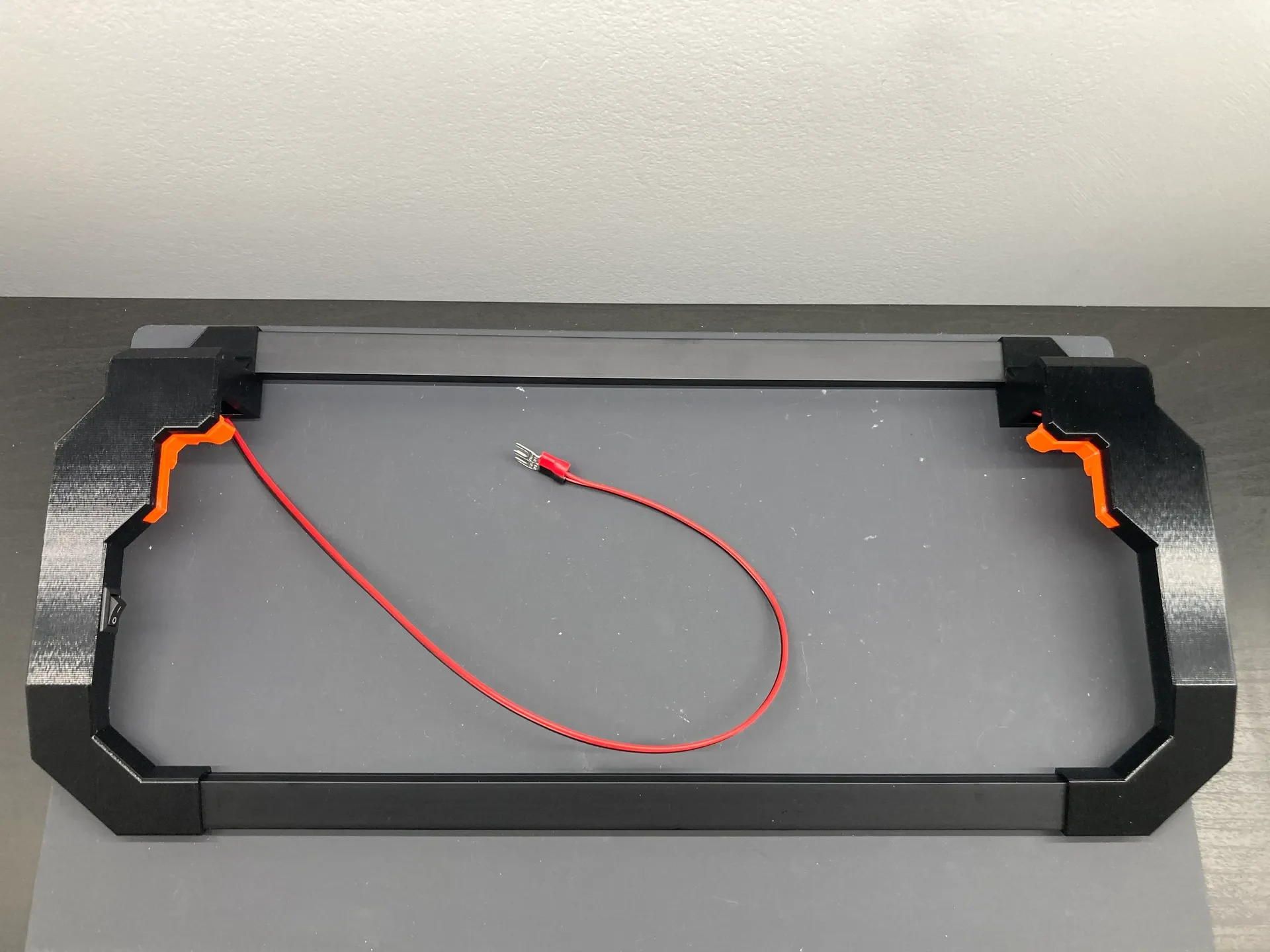

Одиночный световой комплект

Схема подключения одиночного освещения

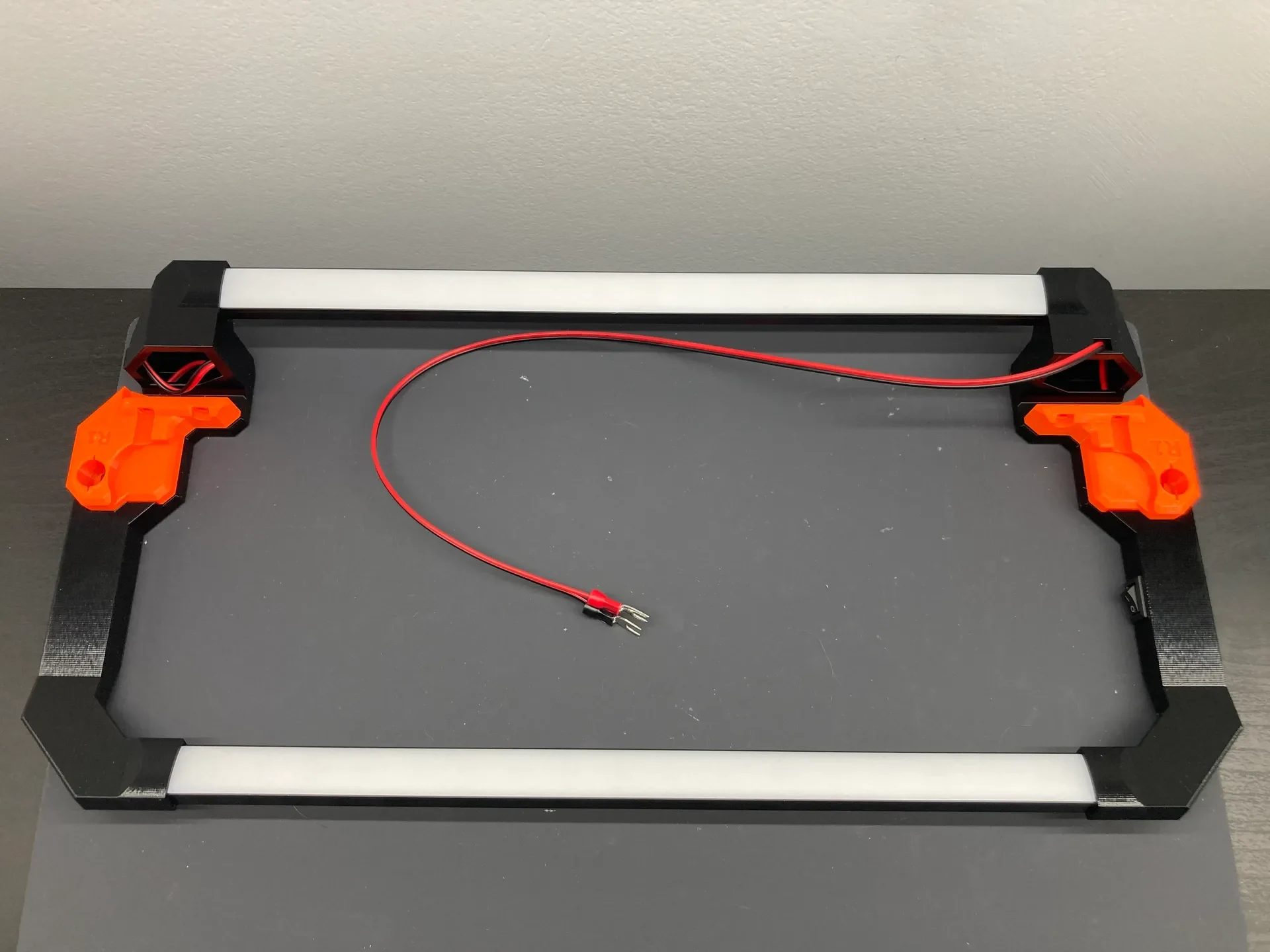

Двойной световой комплект

Схема подключения двойного освещения

Вставка провода

1. Вставьте более длинный красно-черный провод в левое боковое крепление через небольшое отверстие на задней стороне и проведите его вверх и из отверстия переключателя. Если у вас возникли проблемы с проведением провода, пропустите белый провод, зачистите конец и припаяйте его к красному и черному проводу. Используйте его, чтобы протянуть красный и черный провод, затем отрежьте его.

2. Вставьте красный и черный провод обратно в отверстие переключателя и выведите из переднего выходного отверстия. Оставьте небольшую петлю провода, торчащую из отверстия переключателя.

3. Если вы делаете версию с двойным освещением, подайте sh
