Светодиодная световая панель Prusa MINI

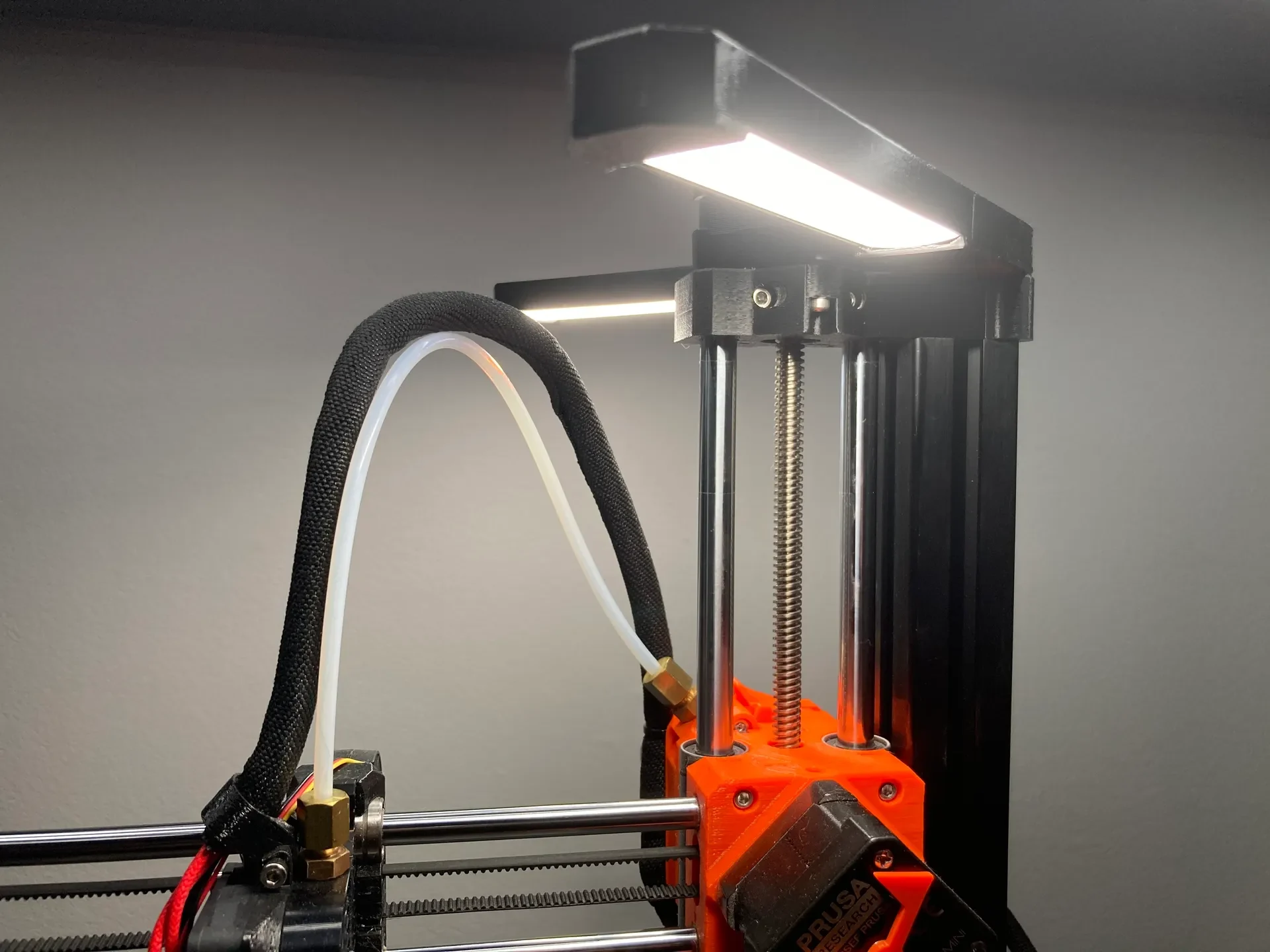

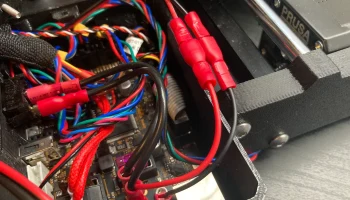

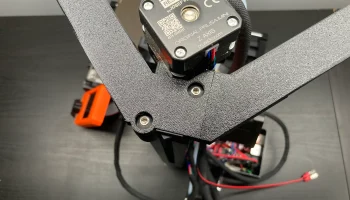

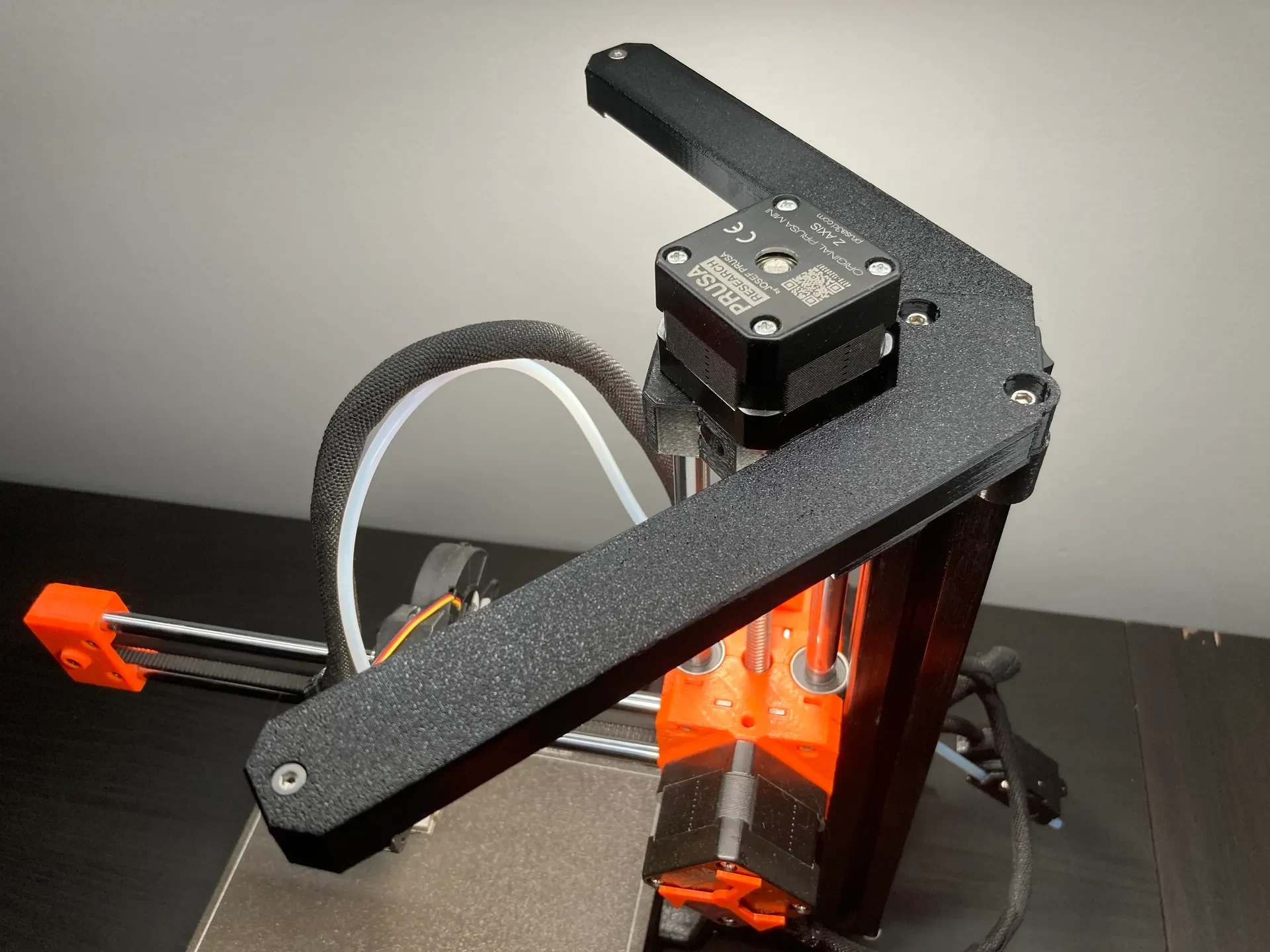

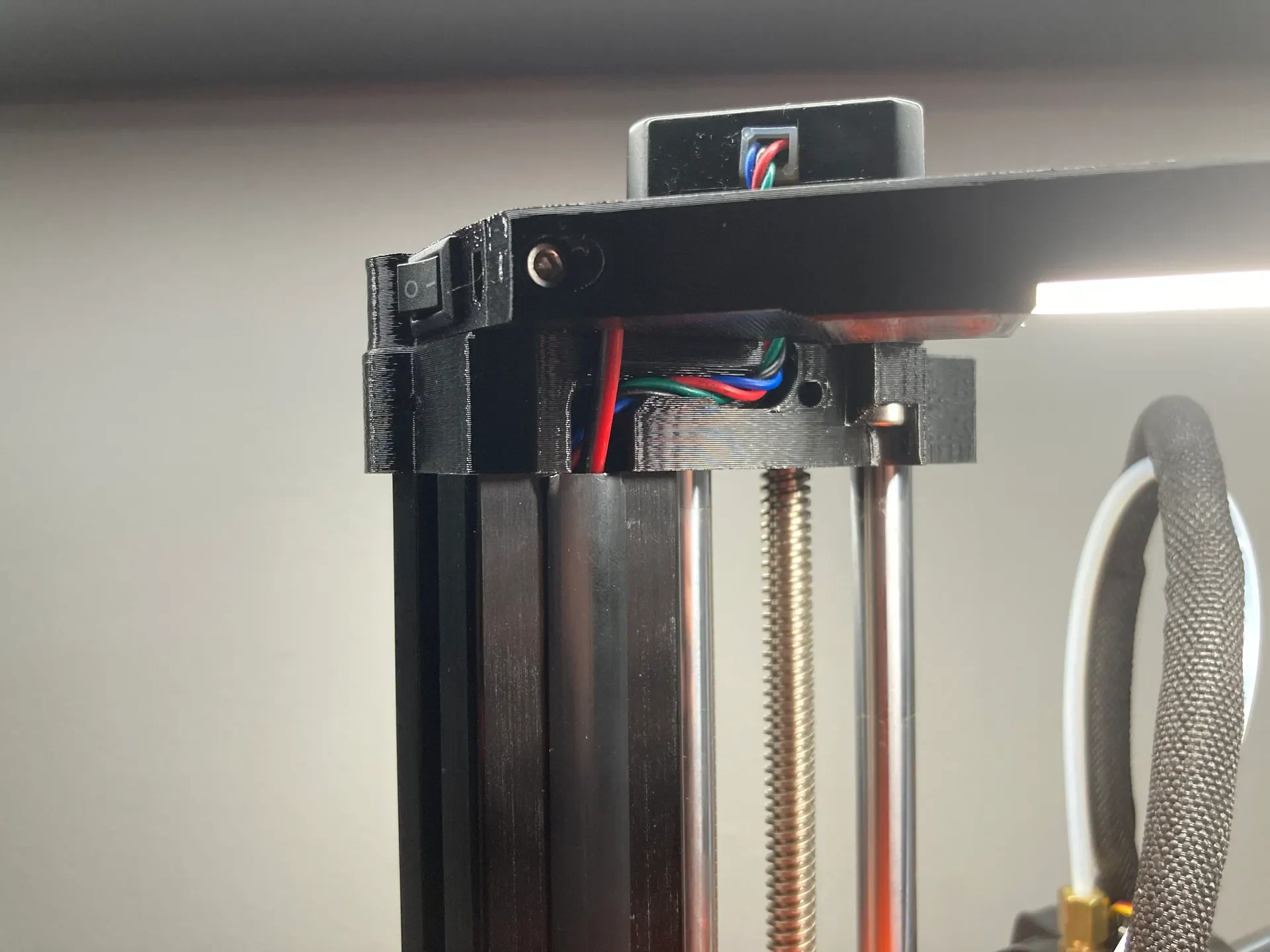

Световая панель для Prusa MINI. Крепления рассчитаны на алюминиевый U-образный канал размером 11x24 мм и имеют полую внутреннюю часть, которая используется для прокладки проводов вниз по задней части корпуса принтера для придания аккуратного вида. Крепление также включает в себя отверстие для вставки выключателя питания. Светодиодные ленты могут питаться от блока питан��я принтера с помощью светодиодной ленты напряжением 24 В.

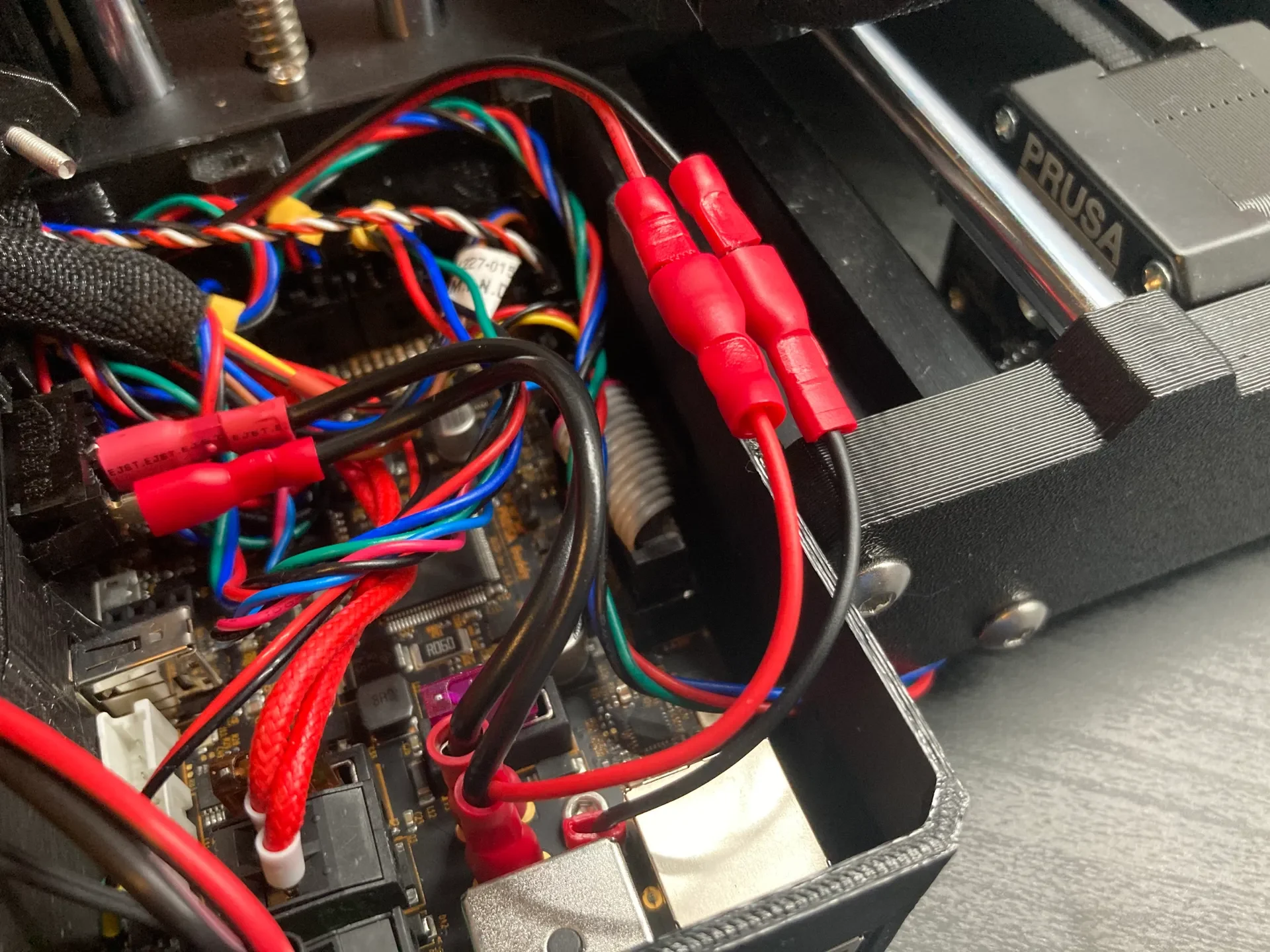

Из-за энергопотребления нагревательного стола вы можете заметить очень слабое пульсирование яркости светодиода, когда нагревательный слой включается и выключается во время печати. Чтобы это исправить, вы можете либо

1. Используйте внешний блок питания для питания светодиодов от внешнего источника питания 24 В.

-или-

2. Пользователь Printables @RetroModder_310561 разработал схему диммера, которая также устраняет мерцание светодиода при питании от источника питания принтера. Печатную плату можно приобрести в магазине Etsy.

Инструкции по сборке смотрите ниже.

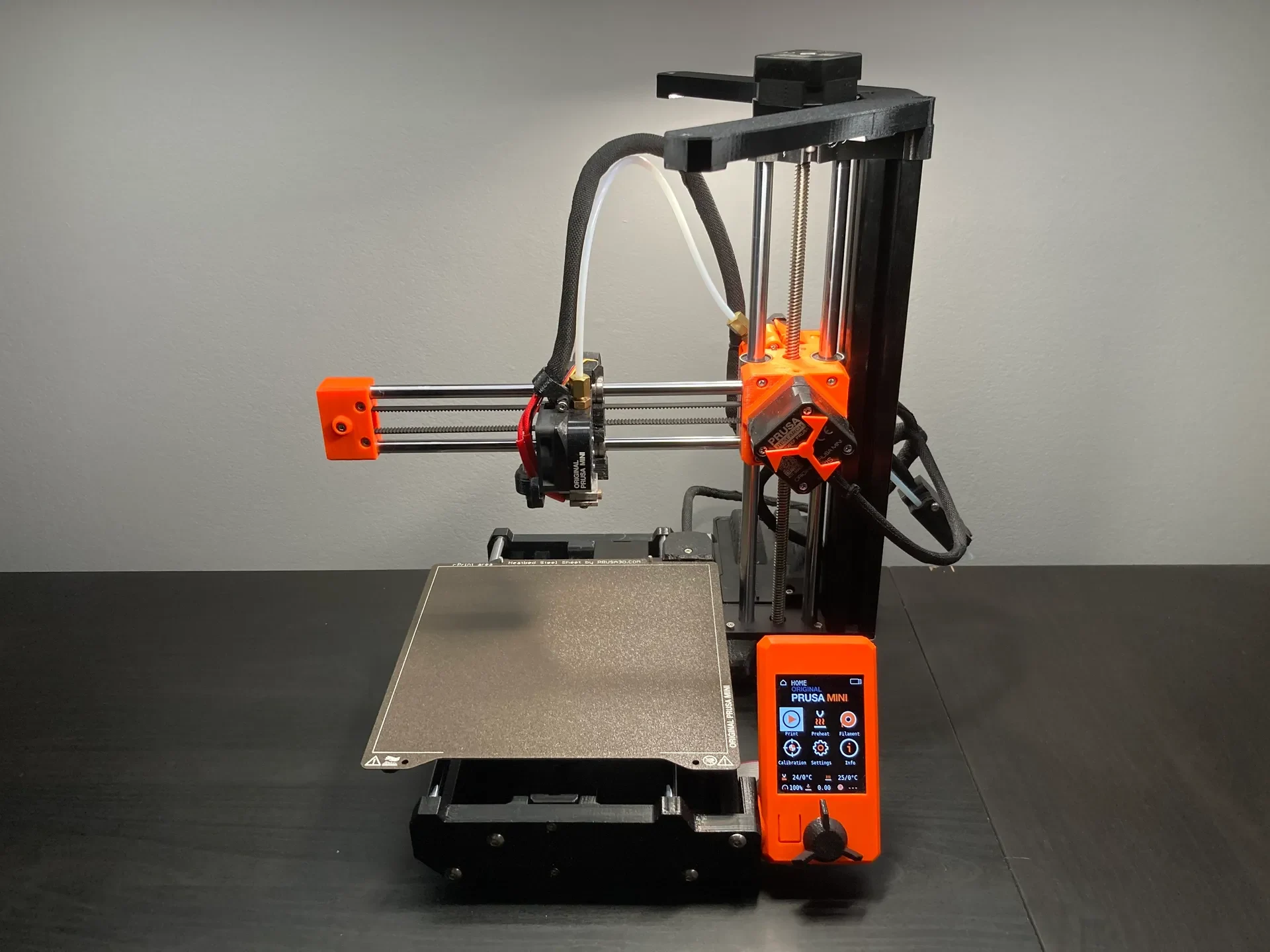

Это световая панель Prusa MINI. Нажмите ниже, чтобы просмотреть версии MK2/MK3/MK4.

Световая панель MK4

Двойной свет MK2/MK3
MK2/MK3 Двойной светильник MMU2
MK2/MK3 Одиночный светильник
Улучшение медведя MK2/MK3

Боковая световая панель MK3

Я сотрудничаю с VOXELPLA и предлагаю световые панели MINI в виде комплектов и предварительно собранных световых панелей. Посетите магазин VOXELPLA для получения дополнительной информации.

Файлы:

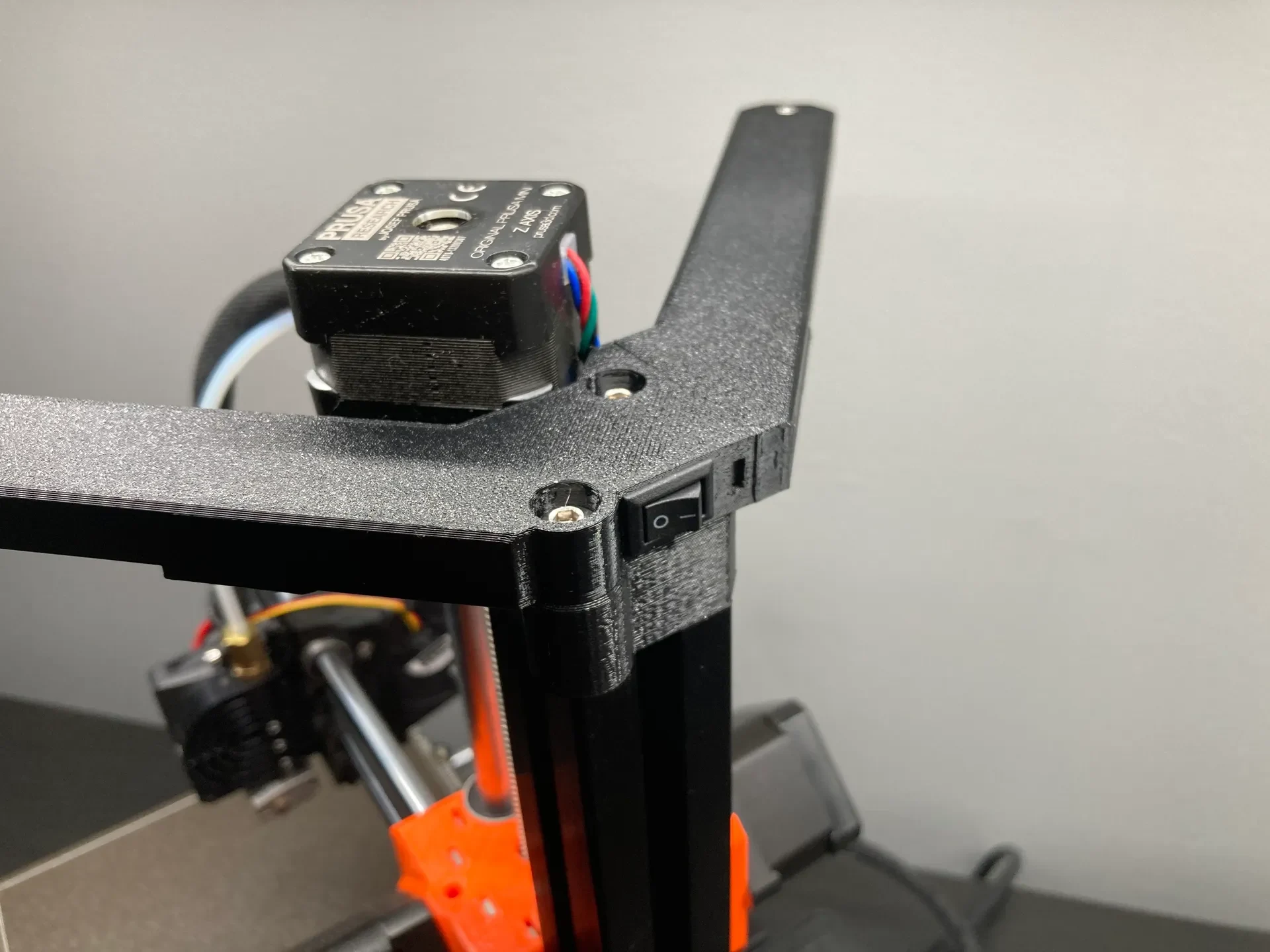

MINI Light Bar v2: новая версия MINI Light Bar, включающая в себя все функции старых версий. Печатает ровно, можно использовать все запасное оборудование. Файл поставляется в правильной ориентации для печати, опоры не требуются. Текстурированный лист рекомендуется для получения красивой поверхности.

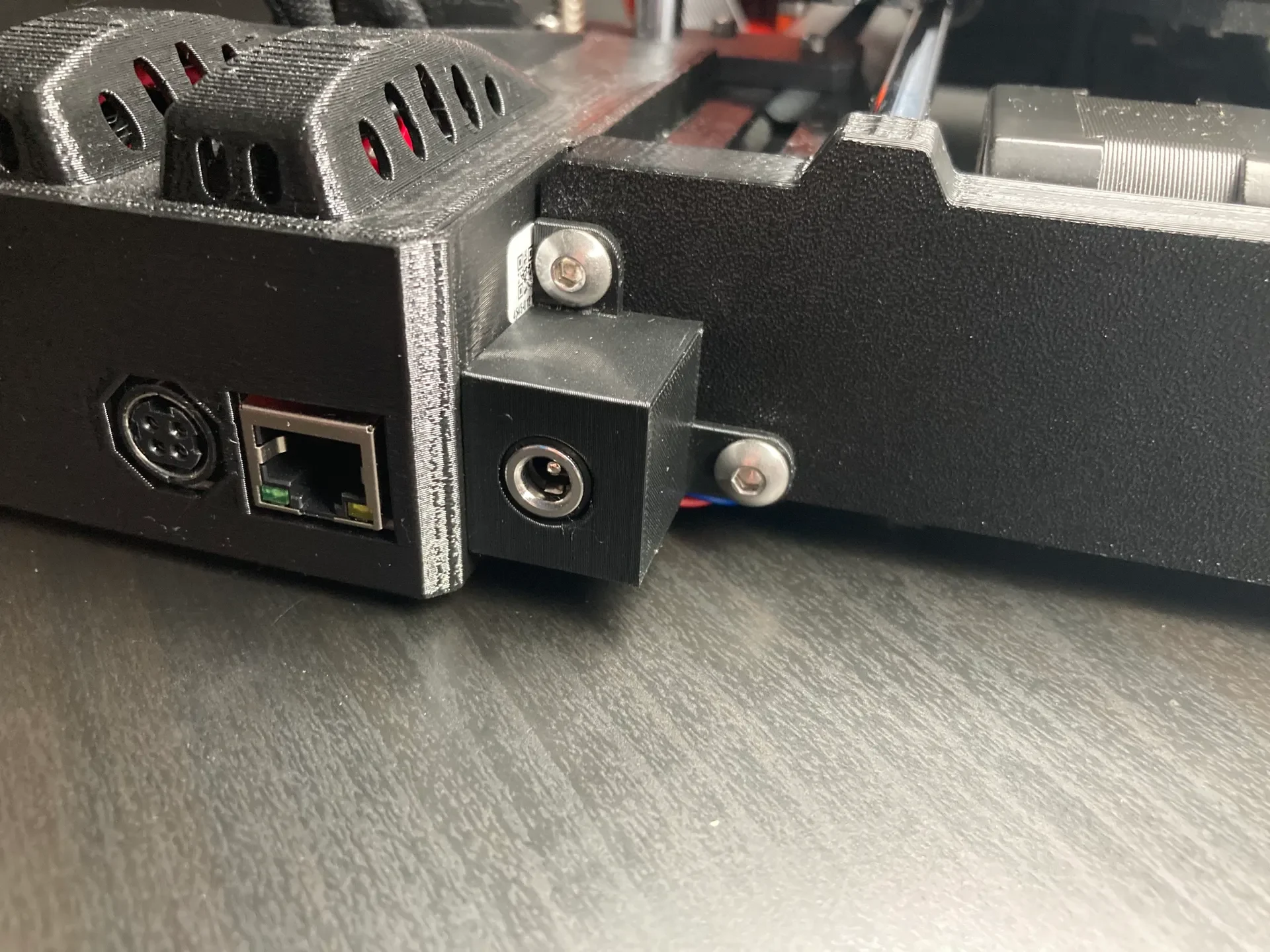

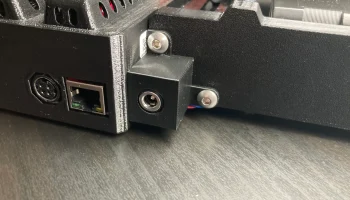

Внешний блок питания: дополнительная д��таль для питания светодиодов от внешнего источника питания.

Стойка: дополнительная деталь для тех, кто использует экструдер Bondtech с двойным приводом, которому требуется дополнительный зазор. Стойка добавляет 2 см зазора. Если вы хотите меньше, используйте функцию вырезания в PrusaSlicer, чтобы уменьшить высоту. ПРИМЕЧАНИЕ. Если вы используете эту стойку, винты M5 диаметром 30 мм, входящие в комплект оборудования, скорее всего, не достигнут. Вам потребуются более длинные винты M5.

Файлы старой версии:
СТАРАЯ — MINI Light Bar v1: Старая версия MINI Light Bar. Файл поставляется в правильной ориентации для печати, опоры не требуются. Гладкий лист необходим для плотного прилегания передней и задней части корпуса и прочного сцепления со станиной.

С��АРАЯ — Крышка: Старая версия крышки, удерживающая каналы светодиодов на месте. Файл поставляется в правильной ориентации для печати. Для печати необходимы поля. Используйте с файлом OLD — MINI Light Bar v1.

Журнал изменений:
12 мая 2023 г.: Добавлена версия MINI Light Bar v2. Обновлены инструкции по сборке, отражающие световую панель версии 2.

Распечатать инструкции

Рекомендуемые настройки печати:
Тип нити: PETG
Настройки печати: предустановка КАЧЕСТВА 0,20 мм.
Заполнение: 15% гироид
Опоры: нет, детали специально разработаны таким образом, чтобы не нуждаться в опорах.

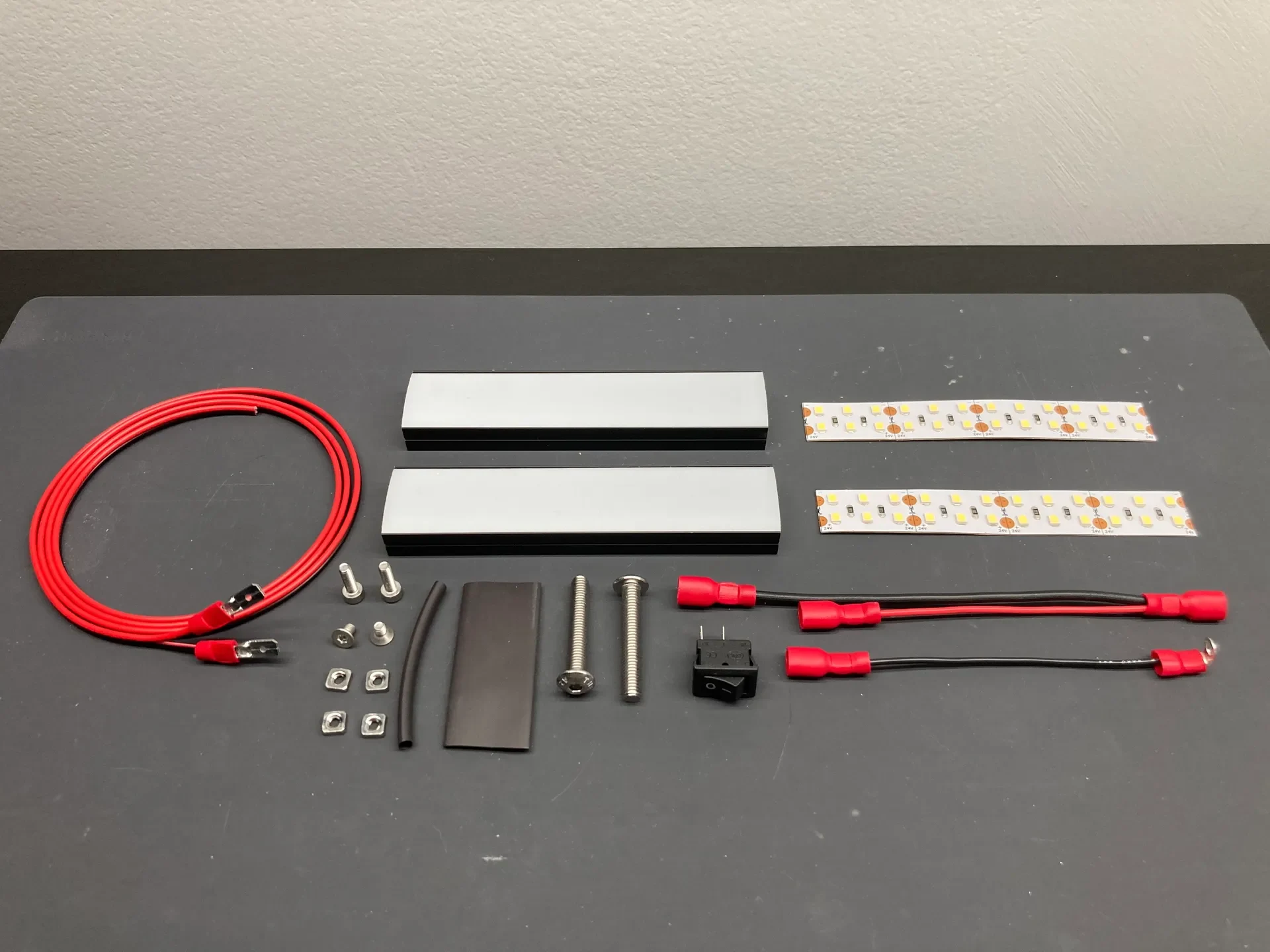

Требуемое оборудование (v2):
Алюминиевый U-образный канал
Двухрядная светодиодная лента 24 В
Провод 22 AWG
Выключатель питания (KCD11 10х15мм)
Кол-во: 4 — тонкие квадратные гайки M3 (толщина 1,8 мм)
Винты:
Кол-во: 2 винта с полукруглой головкой M5 x 30 мм.
Кол-во: 2 винта M3 X 10 мм с головкой под головку
Кол-во: 2 винта с потайной головкой M3 x 5 мм (деталь предназначена для винтов с потайной головкой, но ее также можно заменить винтами с головкой с головкой M3x10)

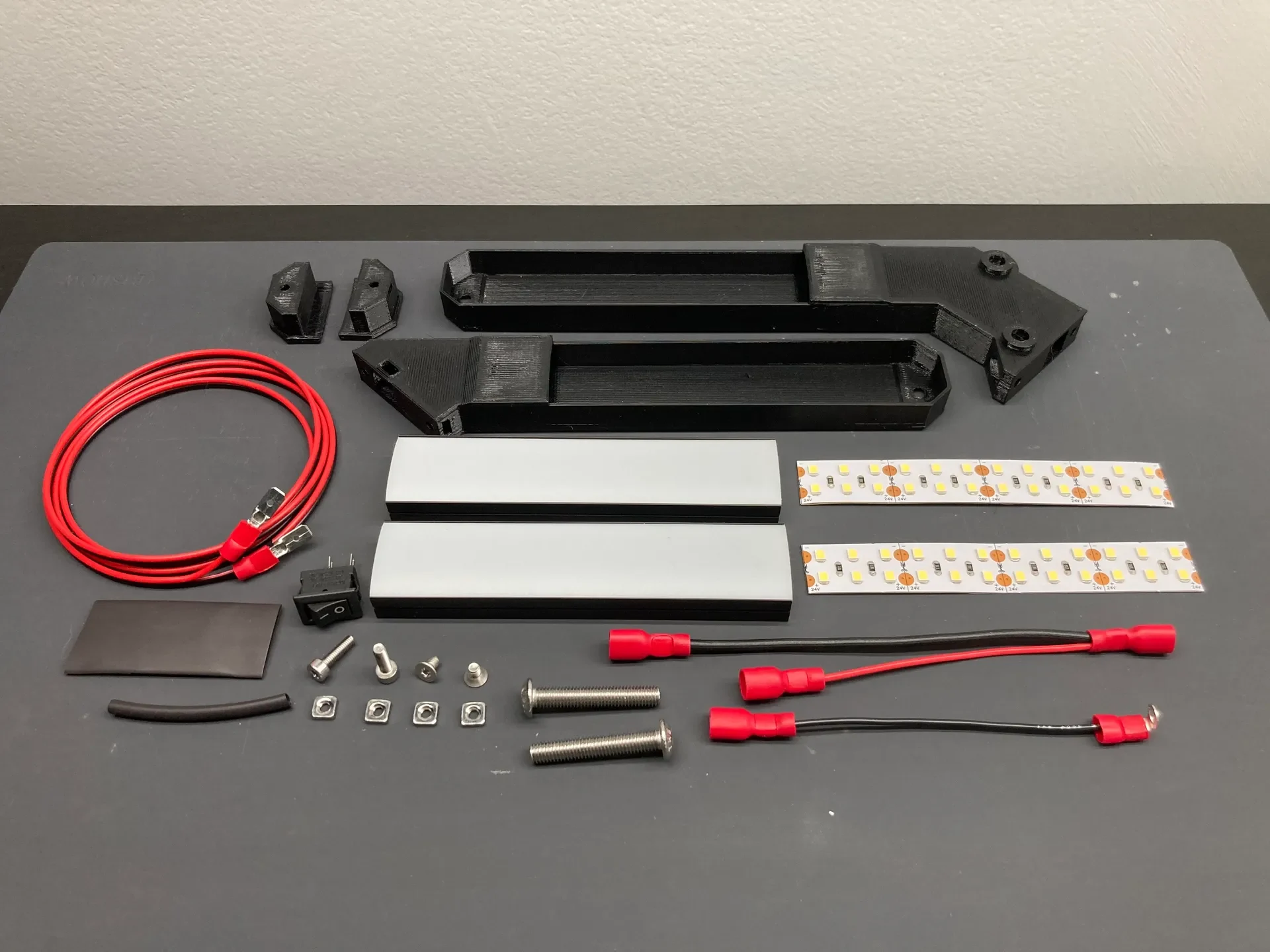

Требуемое оборудование (v1):
Алюминиевый U-образный канал
Двухрядная светодиодная лента 24 В
Провод 22 AWG
Выключатель питания (KCD11 10х15мм)
Кол-во: 6 — латунные вставки M3
Винты:
Кол-во: 2 винта с полукруглой головкой M5 x 30 мм.
Кол-во: 2 винта M3 X 10 мм с головкой под головку
Кол-во: 4 винта с потайной головкой M3 x 5 мм.

Дополнительное оборудование (v1 и v2):
Термоусадочная трубка
Провод 16 AWG
Разъем питания постоянного тока
Плоские клеммы «папа/мама�� 4,8 мм
Кольцевой терминал М3

Комплект оборудования

Приобретите комплект оборудования на сайте VOXELPLA.com по ссылке выше.

Инструменты:
Инструмент для зачистки проводов
Паяльник
Шестигранные ключи 2 мм, 2,5 мм, 3 мм.
Ножовка (не требуется, если приобретен ком��лект метизов)
Щипцы для проводов (не требуются, если приобретен комплект оборудования)

Инструкции по сборке

Отрежьте материал по длине

Если вы приобрели комплект крепежа, вы можете пропустить эти шаги, поскольку весь материал обрезается до нужной длины.

1. Обрезать u-канал t
