Большая шестерня Clockwork2

ПРИМЕЧАНИЕ. Эта модель публикуется только в Printables (здесь) и в моем репозитории Github под лицензией GPLv3. Любая распространяемая работа должна содержать соответствующее указание авторства и уведомление об авторских правах.

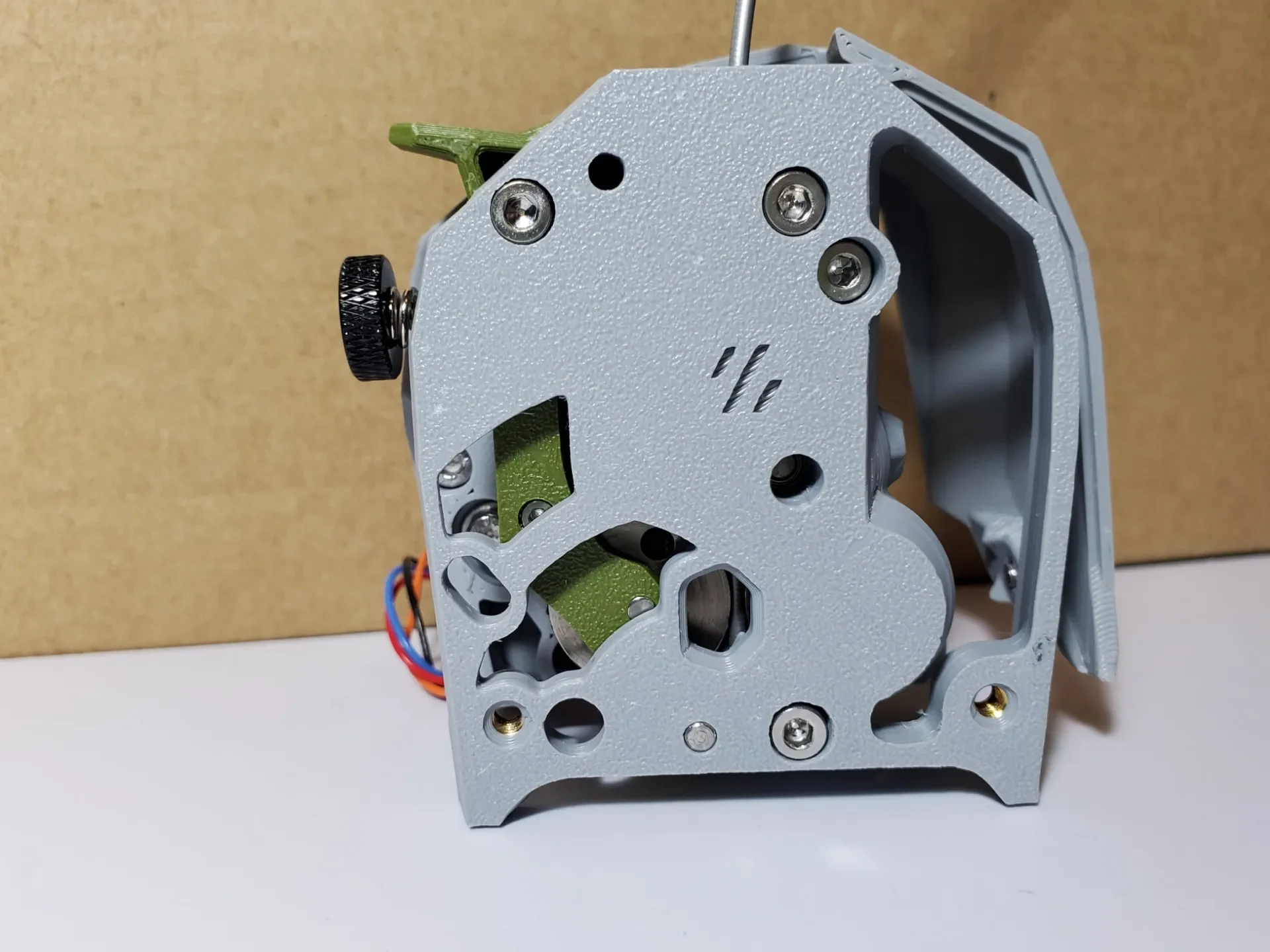

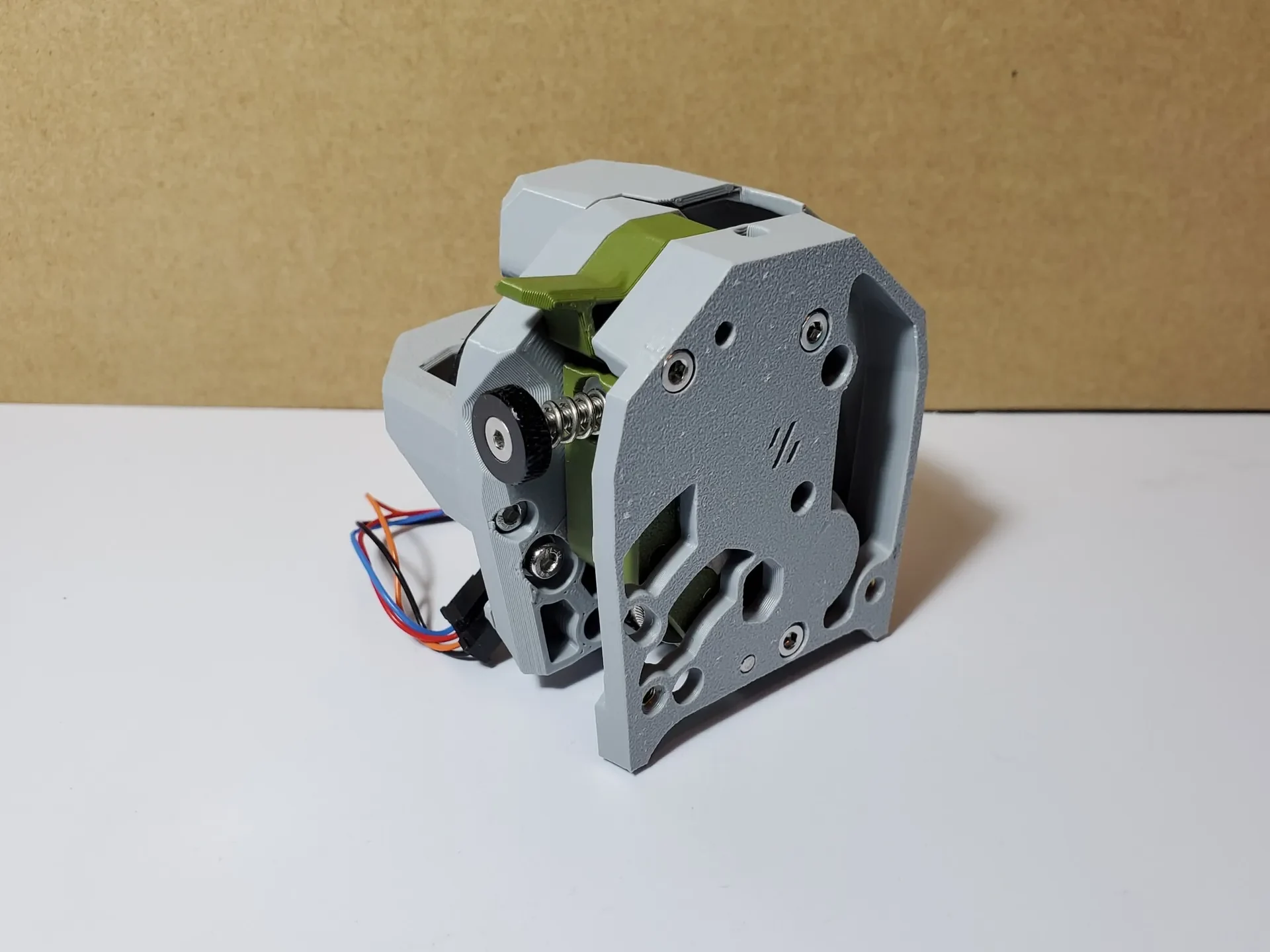

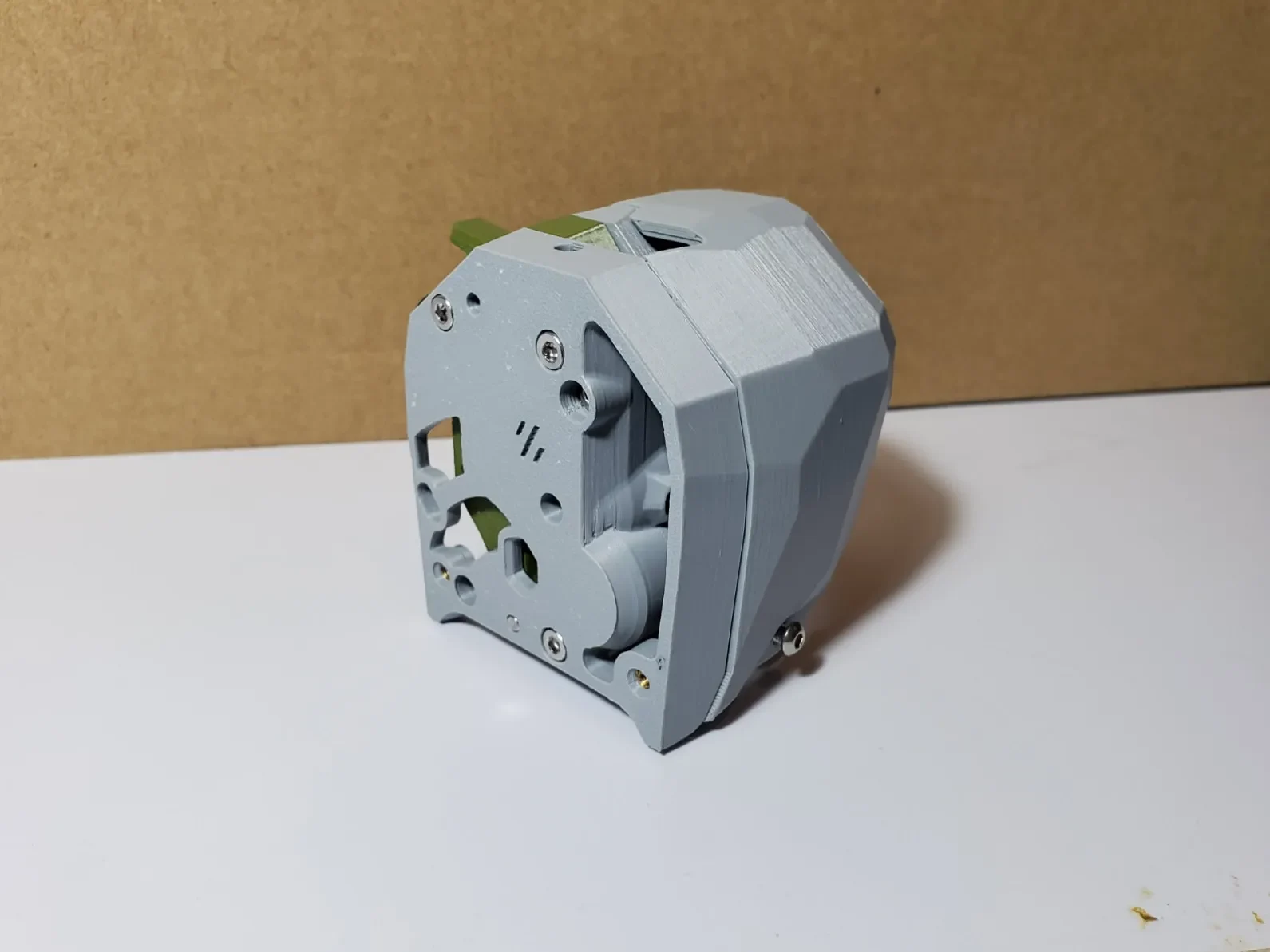

Большой часовой механизм2

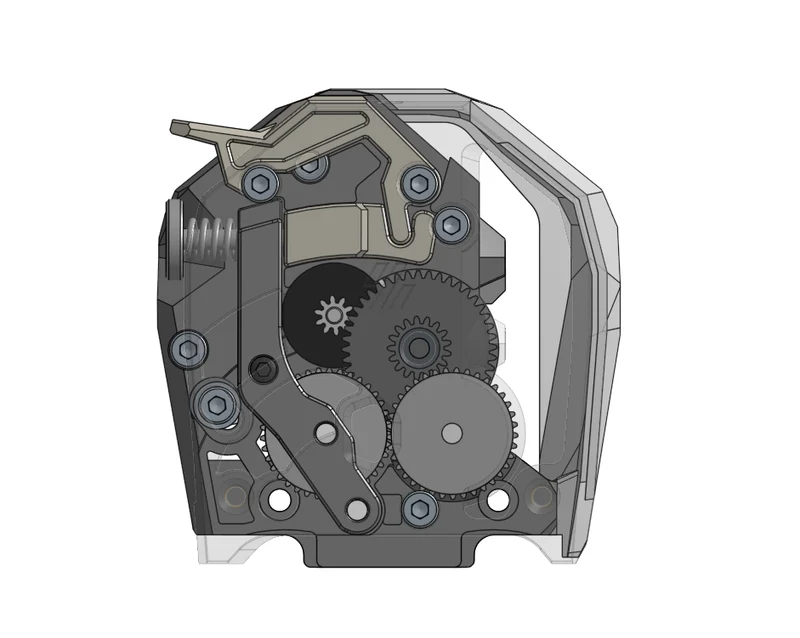

Как следует из названия, это, по сути, Voron Clockwork2, использующий большие экструзионные шестерни комплекта шестерен HGX-lite или экструдера Bondtech LGX Lite для достижения высоких передаточных чисел и хорошего захвата нити.

Для плат головки инструмента: если вы собираетесь использовать плату головки инструмента, она, вероятно, будет совместима только с двухкомпонентной версией платы головки инструмента Stealthburner (устанавливайте ее напрямую, без прокладки для печатной платы).
Стандартная версия будет мешать передаче ниже. Перед использованием проверьте свою собственную плату головки инструмента/плату CAN!

Спецификацию и руководство по сборке можно найти в моем репозитории на Github.

Журнал изменений
2024-05-08
Удалены макеты шестерен в САПР, чтобы избежать путаницы.
10 июля 2023 г.
Увеличено максимальное хлюпание нити.
Подправлены некоторые размеры здесь и там.
Включен вариант с использованием шестерен LGX-lite.
20 февраля 2023 г.
Первоначальный выпуск
